È stato configurato un account Azure e sono stati creati i segmenti di rete e VNet necessari all'interno dell'account Azure.

Dal portale cloud di Azure, distribuisci le VM Linux di Azure come server Oracle DB. Creare un pool di capacità Azure NetApp Files e volumi di database per il database Oracle. Abilita l'autenticazione con chiave privata/pubblica SSH della VM per azureuser sui server DB. Per i dettagli sulla configurazione dell'ambiente, vedere il diagramma dell'architettura nella sezione precedente. Riferito anche a"Procedure di distribuzione Oracle dettagliate su Azure VM e Azure NetApp Files" per informazioni dettagliate.

Per le VM di Azure distribuite con ridondanza del disco locale, assicurarsi di aver allocato almeno 128 GB nel disco radice della VM per avere spazio sufficiente per organizzare i file di installazione di Oracle e aggiungere il file di scambio del sistema operativo. Espandere di conseguenza le partizioni del sistema operativo /tmplv e /rootlv. Assicurarsi che la denominazione del volume del database segua la convenzione VMname-u01, VMname-u02 e VMname-u03.

sudo lvresize -r -L +20G /dev/mapper/rootvg-rootlv

sudo lvresize -r -L +10G /dev/mapper/rootvg-tmplv

Dal portale cloud di Azure, predisponi un server Windows per eseguire lo strumento NetApp SnapCenter UI con la versione più recente. Per maggiori dettagli fare riferimento al seguente link:"Installare il server SnapCenter" .

Fornire una VM Linux come nodo controller Ansible con installata l'ultima versione di Ansible e Git. Per maggiori dettagli fare riferimento al seguente link:"Introduzione all'automazione delle soluzioni NetApp ^" nella sezione -
Setup the Ansible Control Node for CLI deployments on RHEL / CentOS O
Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian .

Il nodo del controller Ansible può essere localizzato in locale o nel cloud di Azure, purché riesca a raggiungere le VM del database di Azure tramite la porta SSH.

Clonare una copia del toolkit di automazione della distribuzione NetApp Oracle per NFS. Seguire le istruzioni in"TR-4887" per eseguire i playbook.

git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_nfs.git

Fase successiva ai file di installazione di Oracle 19c nella directory /tmp/archive della VM di Azure DB con autorizzazione 777.

installer_archives:
  - "LINUX.X64_193000_db_home.zip"
  - "p34765931_190000_Linux-x86-64.zip"
  - "p6880880_190000_Linux-x86-64.zip"

Guarda il seguente video:

Rivedere il Get Started menù online.

Dal server Windows SnapCenter , scarica e installa l'ultima versione di Java JDK da"Ottieni Java per le applicazioni desktop" .

Dal server Windows di SnapCenter , scaricare e installare l'ultima versione (attualmente 5.0) dell'eseguibile di installazione SnapCenter dal sito di supporto NetApp :"NetApp | Supporto" .

Dopo l'installazione del server SnapCenter , avviare il browser per accedere a SnapCenter con le credenziali dell'utente amministratore locale di Windows o dell'utente di dominio tramite la porta 8146.

Revisione Get Started menù online.

In Settings-Global Settings , controllo Hypervisor Settings e clicca su Aggiorna.

Se necessario, regolare Session Timeout per l'interfaccia utente SnapCenter all'intervallo desiderato.

Se necessario, aggiungi altri utenti a SnapCenter .

IL Roles La scheda elenca i ruoli predefiniti che possono essere assegnati ai diversi utenti SnapCenter . I ruoli personalizzati possono anche essere creati dall'utente amministratore con i privilegi desiderati.

Da Settings-Credential , crea credenziali per gli obiettivi di gestione SnapCenter . In questo caso d'uso dimostrativo, sono un utente Linux per l'accesso alla macchina virtuale di Azure e credenziali ANF per l'accesso al pool di capacità.

Da Storage Systems scheda, aggiungi Azure NetApp Files con le credenziali create sopra.

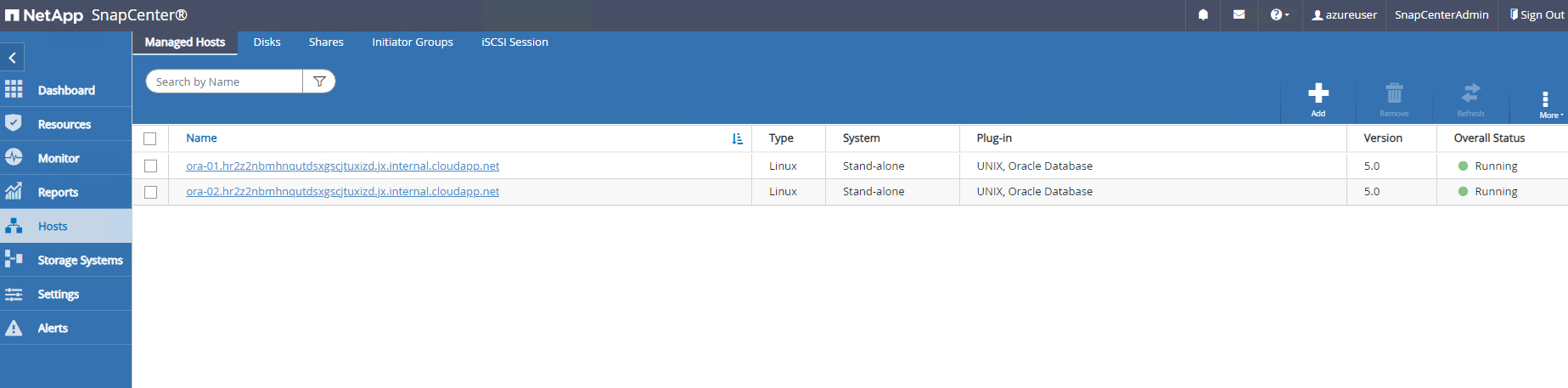

Da Hosts scheda, aggiungi Azure DB VM, che installa il plug-in SnapCenter per Oracle su Linux.

Una volta installato il plug-in host sulla macchina virtuale del server DB, i database sull'host vengono rilevati automaticamente e visibili in Resources scheda. Torna a Settings-Polices , creare policy di backup per il backup online completo del database Oracle e archiviare solo i log di backup. Fare riferimento a questo documento"Creare policy di backup per i database Oracle" per procedure dettagliate passo dopo passo.

Navigazione verso Resources scheda, che elenca i database scoperti una volta installato il plugin SnapCenter sulla VM del database. Inizialmente, il Overall Status del database mostra come Not protected .

Clicca su View menu a discesa per cambiare in Resource Group . Clicca su Add segno sulla destra per aggiungere un gruppo di risorse.

Assegna un nome al gruppo di risorse, ai tag e a qualsiasi denominazione personalizzata.

Aggiungi risorse al tuo Resource Group . Il raggruppamento di risorse simili può semplificare la gestione del database in un ambiente di grandi dimensioni.

Seleziona la policy di backup e imposta una pianificazione cliccando sul segno '+' sotto Configure Schedules .

Se la verifica del backup non è configurata nella policy, lasciare la pagina di verifica così com'è.

Per inviare tramite e-mail un report di backup e una notifica, è necessario un server di posta SMTP nell'ambiente. Oppure lasciarlo nero se non è configurato un server di posta.

Riepilogo del nuovo gruppo di risorse.

Ripetere le procedure sopra descritte per creare un backup del solo registro di archivio del database con la corrispondente policy di backup.

Fare clic su un gruppo di risorse per visualizzare le risorse che include. Oltre al backup pianificato, è possibile avviare un backup una tantum cliccando su Backup Now .

Fare clic sul lavoro in esecuzione per aprire una finestra di monitoraggio, che consente all'operatore di seguire l'avanzamento del lavoro in tempo reale.

Una volta completato correttamente un processo di backup, nella topologia del database viene visualizzato un set di backup snapshot. Un set di backup completo del database include uno snapshot dei volumi di dati del database e uno snapshot dei volumi di log del database. Un backup solo log contiene solo uno snapshot dei volumi di log del database.

Da Resources scheda, apri il database Primary Backup(s) pagina. Scegli l'istantanea del volume dei dati del database, quindi fai clic su Restore pulsante per avviare il flusso di lavoro di ripristino del database. Annotare il numero SCN o il timestamp nei set di backup se si desidera eseguire il ripristino tramite Oracle SCN o timestamp.

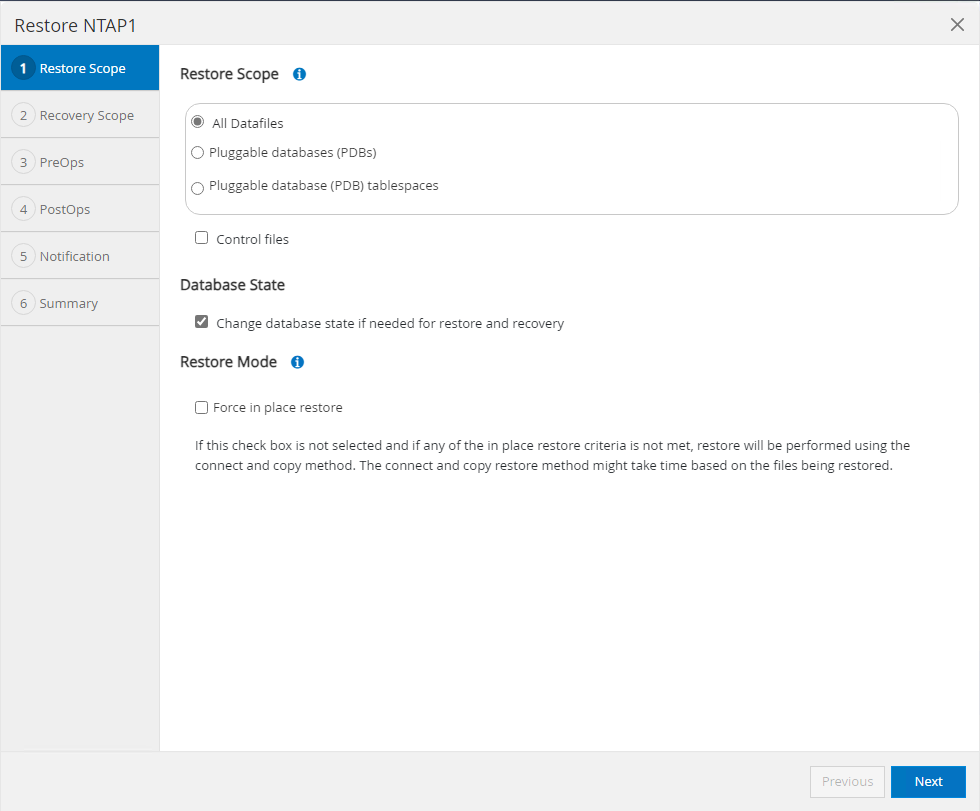

Selezionare Restore Scope . Per un database contenitore, SnapCenter è flessibile nell'eseguire un ripristino a livello di database contenitore completo (tutti i file di dati), database collegabili o tablespace.

Selezionare Recovery Scope . All logs significa applicare tutti i log di archivio disponibili nel set di backup. È disponibile anche il recupero point-in-time tramite SCN o timestamp.

IL PreOps consente l'esecuzione di script sul database prima dell'operazione di ripristino/recupero.

IL PostOps consente l'esecuzione di script sul database dopo l'operazione di ripristino/recupero.

Notifica via e-mail, se desiderato.

Ripristina riepilogo lavoro

Fare clic sul lavoro in esecuzione per aprirlo Job Details finestra. Lo stato del lavoro può anche essere aperto e visualizzato da Monitor scheda.

Da Resources scheda, apri il database Primary Backup(s) pagina. Scegli l'istantanea del volume dei dati del database, quindi fai clic su clone pulsante per avviare il flusso di lavoro di clonazione del database.

Assegnare un nome al SID del database clone. Facoltativamente, per un database contenitore, la clonazione può essere effettuata anche a livello PDB.

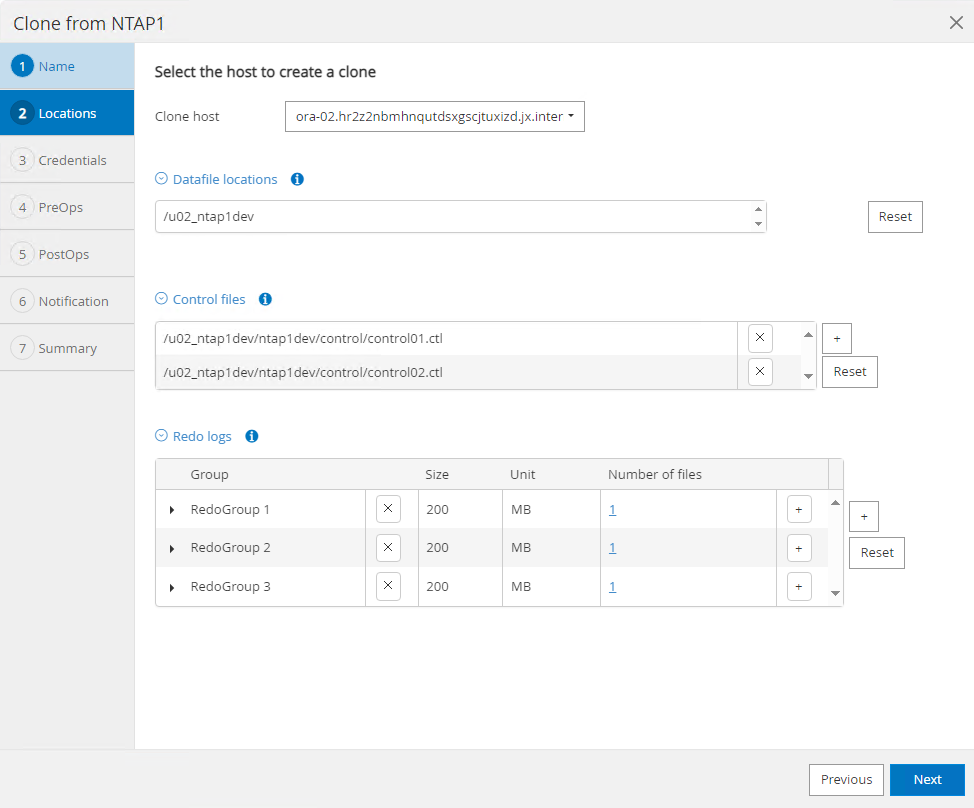

Seleziona il server DB in cui desideri posizionare la copia del database clonato. Mantieni i percorsi predefiniti dei file, a meno che tu non voglia rinominarli in modo diverso.

Sull'host del database clone avrebbe dovuto essere installato e configurato lo stesso stack software Oracle del database di origine. Mantieni le credenziali predefinite ma modificale Oracle Home Settings per abbinarlo alle impostazioni sull'host del database clone.

IL PreOps consente l'esecuzione degli script prima dell'operazione di clonazione. I parametri del database possono essere modificati per soddisfare le esigenze di un database clone rispetto a un database di produzione, ad esempio un target SGA ridotto.

IL PostOps consente l'esecuzione di script sul database dopo l'operazione di clonazione. Il ripristino del database clone può essere SCN, basato su timestamp o Until cancel (eseguendo il rollforward del database all'ultimo log archiviato nel set di backup).

Notifica via e-mail, se desiderato.

Riepilogo del lavoro di clonazione.

Fare clic sul lavoro in esecuzione per aprirlo Job Details finestra. Lo stato del lavoro può anche essere aperto e visualizzato da Monitor scheda.

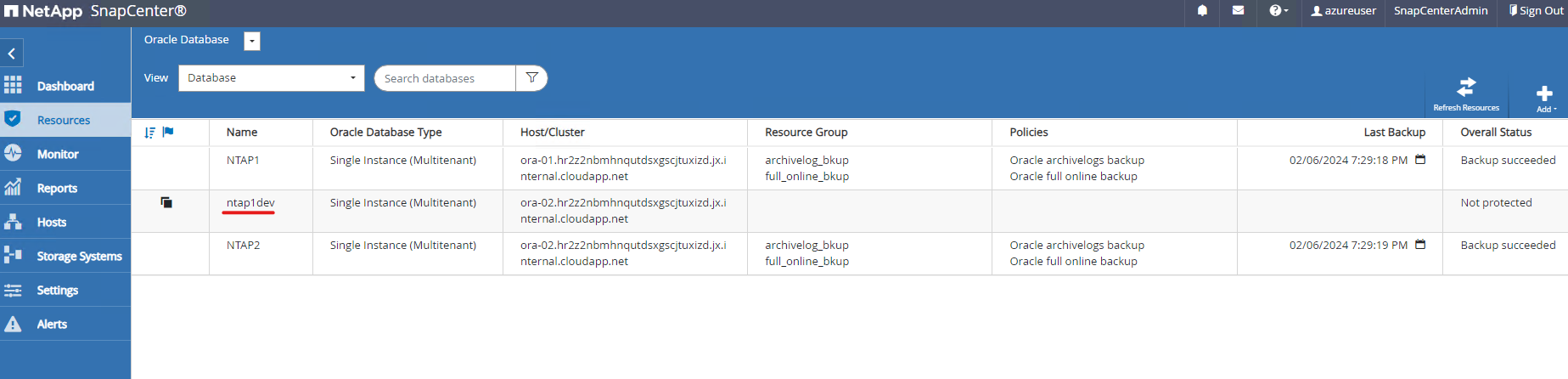

Il database clonato si registra immediatamente con SnapCenter .

Convalida il database clone sull'host del server DB. Per un database di sviluppo clonato, la modalità di archiviazione del database dovrebbe essere disattivata.

[azureuser@ora-02 ~]$ sudo su
[root@ora-02 azureuser]# su - oracle
Last login: Tue Feb  6 16:26:28 UTC 2024 on pts/0

[oracle@ora-02 ~]$ uname -a
Linux ora-02 4.18.0-372.9.1.el8.x86_64 #1 SMP Fri Apr 15 22:12:19 EDT 2022 x86_64 x86_64 x86_64 GNU/Linux
[oracle@ora-02 ~]$ df -h
Filesystem                                       Size  Used Avail Use% Mounted on
devtmpfs                                         7.7G     0  7.7G   0% /dev
tmpfs                                            7.8G     0  7.8G   0% /dev/shm
tmpfs                                            7.8G   49M  7.7G   1% /run
tmpfs                                            7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rootvg-rootlv                         22G   17G  5.6G  75% /
/dev/mapper/rootvg-usrlv                          10G  2.0G  8.1G  20% /usr
/dev/mapper/rootvg-homelv                       1014M   40M  975M   4% /home
/dev/sda1                                        496M  106M  390M  22% /boot
/dev/mapper/rootvg-varlv                         8.0G  958M  7.1G  12% /var
/dev/sda15                                       495M  5.9M  489M   2% /boot/efi
/dev/mapper/rootvg-tmplv                          12G  8.4G  3.7G  70% /tmp
tmpfs                                            1.6G     0  1.6G   0% /run/user/54321
172.30.136.68:/ora-02-u03                        250G  2.1G  248G   1% /u03
172.30.136.68:/ora-02-u01                        100G   10G   91G  10% /u01
172.30.136.68:/ora-02-u02                        250G  7.5G  243G   3% /u02
tmpfs                                            1.6G     0  1.6G   0% /run/user/1000
tmpfs                                            1.6G     0  1.6G   0% /run/user/0
172.30.136.68:/ora-01-u02-Clone-020624161543077  250G  8.2G  242G   4% /u02_ntap1dev

[oracle@ora-02 ~]$ cat /etc/oratab
#
# This file is used by ORACLE utilities.  It is created by root.sh
# and updated by either Database Configuration Assistant while creating
# a database or ASM Configuration Assistant while creating ASM instance.

# A colon, ':', is used as the field terminator.  A new line terminates
# the entry.  Lines beginning with a pound sign, '#', are comments.
#
# Entries are of the form:
#   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
#
# The first and second fields are the system identifier and home
# directory of the database respectively.  The third field indicates
# to the dbstart utility that the database should , "Y", or should not,
# "N", be brought up at system boot time.
#
# Multiple entries with the same $ORACLE_SID are not allowed.
#
#
NTAP2:/u01/app/oracle/product/19.0.0/NTAP2:Y
# SnapCenter Plug-in for Oracle Database generated entry (DO NOT REMOVE THIS LINE)
ntap1dev:/u01/app/oracle/product/19.0.0/NTAP2:N


[oracle@ora-02 ~]$ export ORACLE_SID=ntap1dev
[oracle@ora-02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Tue Feb 6 16:29:02 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP1DEV  READ WRITE           ARCHIVELOG


SQL> shutdown immediate;
Database closed.
Database dismounted.
ORACLE instance shut down.
SQL> startup mount;
ORACLE instance started.

Total System Global Area 3221223168 bytes
Fixed Size                  9168640 bytes
Variable Size             654311424 bytes
Database Buffers         2550136832 bytes
Redo Buffers                7606272 bytes
Database mounted.

SQL> alter database noarchivelog;

Database altered.

SQL> alter database open;

Database altered.

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP1DEV  READ WRITE           NOARCHIVELOG

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP1_PDB1                     MOUNTED
         4 NTAP1_PDB2                     MOUNTED
         5 NTAP1_PDB3                     MOUNTED

SQL> alter pluggable database all open;
