Questa sezione del documento descrive la configurazione di BlueXP DRaaS per impostare il disaster recovery per le VM VMware on-premise su un altro sito designato. Come parte di questa configurazione, l'account BlueXP , il connettore BlueXP e gli array ONTAP sono stati aggiunti all'interno dell'area di lavoro BlueXP , necessari per abilitare la comunicazione da VMware vCenter allo storage ONTAP . Inoltre, questo documento spiega nel dettaglio come configurare la replica tra siti e come impostare e testare un piano di ripristino. L'ultima sezione contiene istruzioni su come eseguire un failover completo del sito e su come effettuare il failback quando il sito primario viene ripristinato e acquistato online.

Utilizzando il servizio BlueXP disaster recovery , integrato nella console NetApp BlueXP , le aziende possono individuare facilmente i propri VMware vCenter e storage ONTAP in sede. Le organizzazioni possono quindi creare raggruppamenti di risorse, creare un piano di disaster recovery, associarlo a gruppi di risorse e testare o eseguire failover e failback. SnapMirror fornisce la replicazione dei blocchi a livello di storage per mantenere i due siti aggiornati con modifiche incrementali, con un Recovery Point Objective (RPO) fino a 5 minuti. Inoltre, è possibile simulare procedure di disaster recovery senza compromettere la produzione o incorrere in costi di archiviazione aggiuntivi.

Il BlueXP disaster recovery sfrutta la tecnologia FlexClone di ONTAP per creare una copia efficiente in termini di spazio del datastore NFS dall'ultimo snapshot replicato sul sito di disaster recovery. Dopo aver completato il test di disaster recovery, i clienti possono facilmente eliminare l'ambiente di test senza influire sulle risorse di produzione effettivamente replicate. In caso di un failover effettivo, il servizio BlueXP disaster recovery orchestra tutti i passaggi necessari per ripristinare automaticamente le macchine virtuali protette sul sito di disaster recovery designato con pochi clic. Il servizio invertirà anche la relazione SnapMirror con il sito primario e replicherà eventuali modifiche dal secondario al primario per un'operazione di failback, quando necessario. Tutte queste funzionalità hanno un costo molto inferiore rispetto ad altre alternative note.

Per iniziare a utilizzare il BlueXP disaster recovery, utilizzare la console BlueXP e quindi accedere al servizio.

Prima di configurare il piano di disaster recovery, assicurarsi che siano soddisfatti i seguenti prerequisiti:

Una volta stabilita la connettività tra il sito di origine e quello di destinazione, procedere con la configurazione, che dovrebbe richiedere un paio di clic e circa 3-5 minuti.

Il primo passo per prepararsi al disaster recovery è individuare e aggiungere le risorse di archiviazione e vCenter locali al BlueXP disaster recovery.

Aprire la console BlueXP e selezionare Protezione > Ripristino di emergenza dal menu di navigazione a sinistra. Selezionare Scopri server vCenter oppure utilizzare il menu in alto, selezionare Siti > Aggiungi > Aggiungi vCenter.

Aggiungere le seguenti piattaforme:

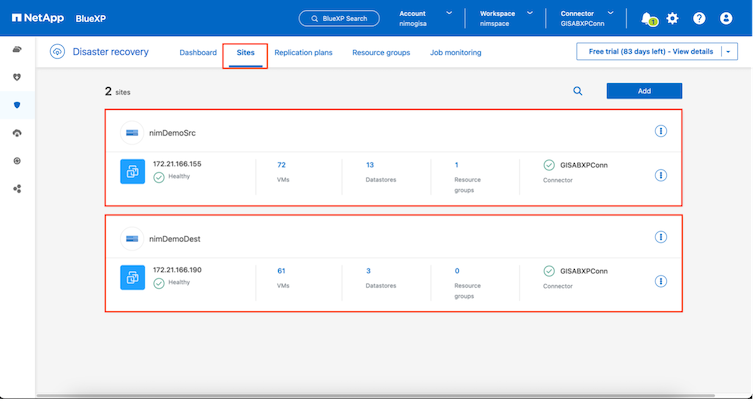

Una volta aggiunti i vCenter, viene attivata la rilevazione automatica.

SnapMirror fornisce la replica dei dati in un ambiente NetApp . Basata sulla tecnologia NetApp Snapshot, la replica SnapMirror è estremamente efficiente perché replica solo i blocchi che sono stati modificati o aggiunti dall'aggiornamento precedente. SnapMirror può essere facilmente configurato tramite NetApp OnCommand System Manager o ONTAP CLI. BlueXP DRaaS crea anche la relazione SnapMirror a condizione che il cluster e il peering SVM siano configurati in anticipo.

Nei casi in cui lo storage primario non è completamente perso, SnapMirror fornisce un mezzo efficiente per risincronizzare i siti primario e DR. SnapMirror può risincronizzare i due siti, trasferendo solo i dati modificati o nuovi dal sito DR al sito primario, semplicemente invertendo le relazioni SnapMirror . Ciò significa che i piani di replica in BlueXP DRaaS possono essere risincronizzati in entrambe le direzioni dopo un failover senza dover ricopiare l'intero volume. Se una relazione viene risincronizzata nella direzione inversa, solo i nuovi dati scritti dall'ultima sincronizzazione riuscita della copia Snapshot vengono inviati alla destinazione.

Il processo per creare una replica SnapMirror rimane lo stesso per qualsiasi applicazione. Il processo può essere manuale o automatizzato. Il modo più semplice è sfruttare BlueXP per configurare la replica SnapMirror , utilizzando un semplice trascinamento del sistema ONTAP di origine nell'ambiente sulla destinazione per avviare la procedura guidata che guida attraverso il resto del processo.

BlueXP DRaaS può anche automatizzare la stessa operazione, a condizione che siano soddisfatti i due criteri seguenti:

Dopo aver aggiunto i siti di origine e di destinazione, il BlueXP disaster recovery esegue automaticamente un'analisi approfondita e visualizza le VM insieme ai metadati associati. Il BlueXP disaster recovery rileva automaticamente anche le reti e i gruppi di porte utilizzati dalle VM e li popola.

Dopo aver aggiunto i siti, le VM possono essere raggruppate in gruppi di risorse. I gruppi di risorse BlueXP disaster recovery consentono di raggruppare un set di VM dipendenti in gruppi logici che contengono i relativi ordini di avvio e ritardi di avvio che possono essere eseguiti al momento del ripristino. Per iniziare a creare gruppi di risorse, vai su Gruppi di risorse e fai clic su Crea nuovo gruppo di risorse.

L'ordine di avvio delle VM può essere definito o modificato durante la creazione dei gruppi di risorse utilizzando un semplice meccanismo di trascinamento della selezione.

Una volta creati i gruppi di risorse, il passaggio successivo consiste nel creare il progetto di esecuzione o un piano per ripristinare macchine virtuali e applicazioni in caso di disastro. Come indicato nei prerequisiti, la replica SnapMirror può essere configurata in anticipo oppure DRaaS può configurarla utilizzando l'RPO e il conteggio di conservazione specificati durante la creazione del piano di replica.

Configurare il piano di replica selezionando le piattaforme vCenter di origine e di destinazione dal menu a discesa e scegliere i gruppi di risorse da includere nel piano, insieme al raggruppamento delle modalità di ripristino e accensione delle applicazioni e alla mappatura di cluster e reti. Per definire il piano di ripristino, accedere alla scheda Piano di replica e fare clic su Aggiungi piano.

Per prima cosa, seleziona il vCenter di origine e poi quello di destinazione.

Il passo successivo è selezionare i gruppi di risorse esistenti. Se non è stato creato alcun gruppo di risorse, la procedura guidata aiuta a raggruppare le macchine virtuali richieste (in pratica a creare gruppi di risorse funzionali) in base agli obiettivi di ripristino. Ciò aiuta anche a definire la sequenza operativa di come devono essere ripristinate le macchine virtuali delle applicazioni.

La schermata seguente mostra l'opzione per filtrare macchine virtuali o datastore specifici in base ai requisiti organizzativi se i gruppi di risorse non sono stati creati in precedenza.

Una volta selezionati i gruppi di risorse, creare i mapping di failover. In questo passaggio, specificare come le risorse dall'ambiente di origine vengono mappate alla destinazione. Ciò include risorse di elaborazione e reti virtuali. Personalizzazione IP, pre- e post-script, ritardi di avvio, coerenza delle applicazioni e così via. Per informazioni dettagliate, fare riferimento a"Creare un piano di replicazione" .

Una volta completata la mappatura delle risorse, fare clic su Avanti.

Selezionare il tipo di ricorrenza. In parole semplici, seleziona l'opzione Migra (migrazione una tantum tramite failover) o replica continua ricorrente. In questa procedura dettagliata è selezionata l'opzione Replica.

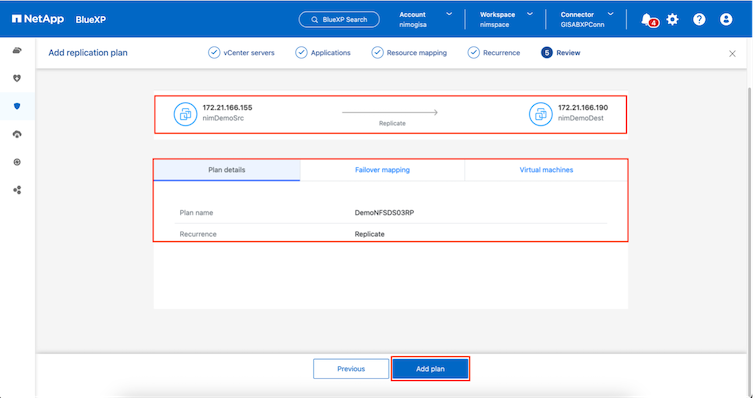

Una volta fatto, rivedi le mappature create e poi clicca su Aggiungi piano.

BlueXP DRaaS è costituito dai seguenti flussi di lavoro:

Il failover di test in BlueXP DRaaS è una procedura operativa che consente agli amministratori VMware di convalidare completamente i propri piani di ripristino senza interrompere gli ambienti di produzione.

BlueXP DRaaS incorpora la possibilità di selezionare lo snapshot come funzionalità opzionale nell'operazione di failover di test. Questa funzionalità consente all'amministratore VMware di verificare che tutte le modifiche apportate di recente all'ambiente vengano replicate nel sito di destinazione e siano quindi presenti durante il test. Tali modifiche includono patch al sistema operativo guest della VM

Quando l'amministratore VMware esegue un'operazione di failover di prova, BlueXP DRaaS automatizza le seguenti attività:

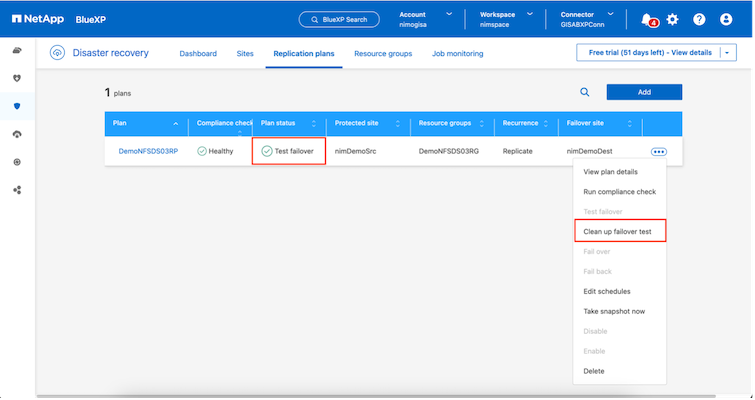

L'operazione di test di failover di pulizia avviene dopo il completamento del test del piano di replica e quando l'amministratore VMware risponde al prompt di pulizia.

Questa azione reimposterà le macchine virtuali (VM) e lo stato del piano di replica allo stato pronto.

Quando l'amministratore VMware esegue un'operazione di ripristino, BlueXP DRaaS completa il seguente processo:

BlueXP DRaaS dispone di due metodi per eseguire un failover reale: migrazione pianificata e failover. Il primo metodo, la migrazione pianificata, incorpora l'arresto delle VM e la sincronizzazione della replicazione dello storage nel processo per ripristinare o spostare efficacemente le VM nel sito di destinazione. La migrazione pianificata richiede l'accesso al sito di origine. Il secondo metodo, il failover, è un failover pianificato/non pianificato in cui le VM vengono ripristinate nel sito di destinazione dall'ultimo intervallo di replicazione dell'archiviazione che è stato possibile completare. A seconda dell'RPO progettato nella soluzione, è possibile che si verifichi una certa perdita di dati nello scenario DR.

Quando l'amministratore VMware esegue un'operazione di failover, BlueXP DRaaS automatizza le seguenti attività:

Un failback è una procedura facoltativa che ripristina la configurazione originale dei siti di origine e di destinazione dopo un ripristino.

Gli amministratori VMware possono configurare ed eseguire una procedura di failback quando sono pronti a ripristinare i servizi sul sito di origine.

NOTA: BlueXP DRaaS replica (risincronizza) tutte le modifiche sulla macchina virtuale di origine prima di invertire la direzione della replica. Questo processo inizia da una relazione che ha completato il failover verso una destinazione e prevede i seguenti passaggi:

Per maggiori dettagli sull'accesso e la configurazione di BlueXP DRaaS, vedere"Scopri di più su BlueXP Disaster Recovery per VMware" .

Da BlueXP o dalla CLI ONTAP è possibile monitorare lo stato di integrità della replica per i volumi del datastore appropriati, mentre lo stato di un failover o di un failover di prova può essere monitorato tramite Job Monitoring.

Grazie alla dashboard BlueXP disaster recovery , puoi valutare con sicurezza lo stato dei siti di disaster recovery e dei piani di replica. Ciò consente agli amministratori di identificare rapidamente siti e piani integri, disconnessi o degradati.

Si tratta di una soluzione potente per gestire un piano di disaster recovery personalizzato e su misura. Il failover può essere eseguito come failover pianificato oppure con un clic su un pulsante quando si verifica un disastro e si decide di attivare il sito DR.

Per saperne di più su questo processo, sentiti libero di seguire il video dettagliato o di utilizzare il"simulatore di soluzioni" .
