Protezione fan-out negli ONTAP tools

Collaboratori netapp-revathid
PDF

In uno scenario di protezione fan-out, il gruppo di coerenza è protetto due volte: con una relazione sincrona sul primo cluster ONTAP di destinazione e con una relazione asincrona sul secondo cluster ONTAP di destinazione. I workflow di creazione, modifica ed eliminazione della protezione SnapMirror active sync mantengono la protezione sincrona. I workflow di failover e riprotezione dell'appliance VMware Live Site Recovery mantengono la protezione asincrona.

Nota La funzionalità fan-out non è supportata per gli utenti SVM.

Per configurare la protezione fan-out, effettua il peering tra i tre cluster del sito e gli SVM.

Esempio:

Se

Poi

  • Il gruppo di coerenza della fonte si trova sul cluster c1 e sulla SVM svm1

  • Il primo gruppo di coerenza di destinazione si trova sul cluster c2 e sull'SVM svm2 e

  • Il secondo gruppo di coerenza di destinazione si trova sul cluster c3 e sull'SVM svm3

  • Il peering del cluster sul cluster ONTAP di origine sarà (C1, C2) e (C1, C3).

  • Il cluster peering sul primo cluster di destinazione ONTAP sarà (C2, C1) e (C2, C3) e

  • Il peering del cluster sul secondo cluster di destinazione ONTAP sarà (C3, C1) e (C3, C2).

  • Il peering SVM sull'SVM sorgente sarà (svm1, svm2) e (svm1, svm3).

  • Il peering SVM sulla prima SVM di destinazione sarà (svm2, svm1) e (svm2, svm3) e

  • Il peering SVM sulla seconda SVM di destinazione sarà (svm3, svm1) e (svm3, svm2).

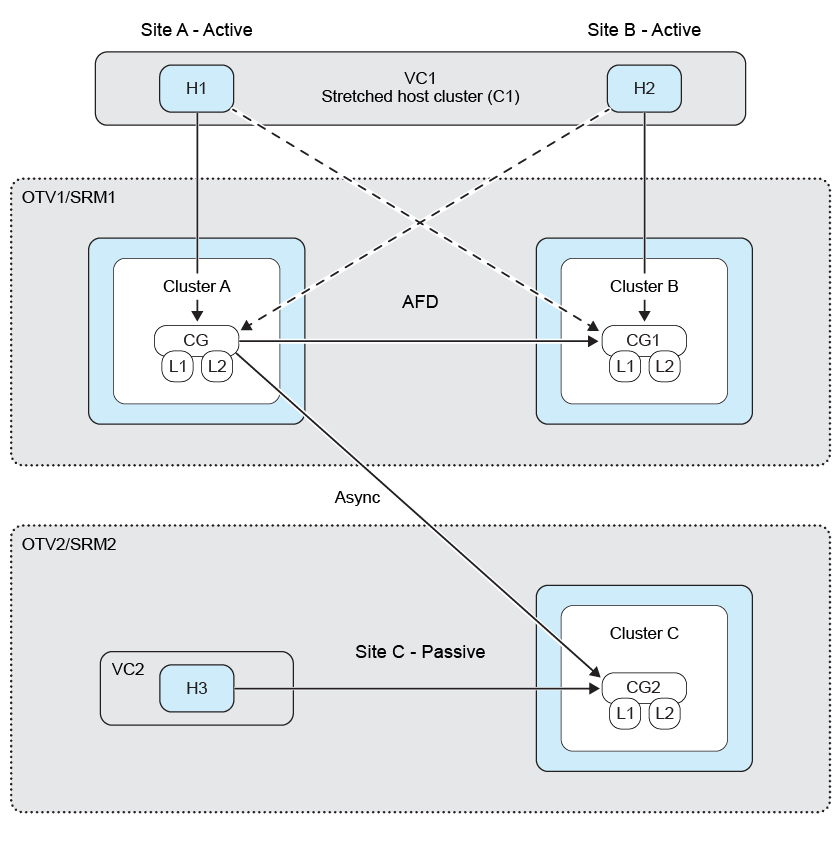

Il diagramma seguente mostra la configurazione della protezione fan-out: Configurazione della protezione fan-out Relazione di protezione fan-out

Passaggi

  1. Selezionare un nuovo archivio dati segnaposto. I criteri di selezione dell'archivio dati segnaposto per la protezione graduale sono:

    • Non posizionare il datastore segnaposto nel cluster che stai proteggendo.

    • Se è necessario includere il datastore segnaposto nel cluster host, aggiungerlo all'appliance VMware Live Site Recovery prima di configurare la protezione della sincronizzazione attiva SnapMirror. Con questa configurazione, è possibile escludere il datastore segnaposto dalla protezione.

      Per ulteriori informazioni, fare riferimento a "Seleziona un datastore segnaposto"

  2. Aggiungere i datastore alla protezione del cluster host seguendo "Modifica cluster protetto". Aggiungere sia i tipi di policy asincroni che sincroni.
