NetApp のVMware 向けディザスタリカバリについて学ぶ

共同作成者 amgrissino

クラウドへの災害復旧は、サイトの停止やデータ破損イベントからワークロードを保護する、回復力がありコスト効率に優れた方法です。 NetApp Disaster Recovery for VMware を使用すると、 ONTAPストレージを実行しているオンプレミスの VMware VM またはデータストアのワークロードを、 NetAppクラウド ストレージを使用してパブリック クラウド内の VMware ソフトウェア定義データセンターにレプリケートしたり、 ONTAPストレージをディザスタ リカバリ サイトとして使用している別のオンプレミスの VMware 環境にレプリケートしたりできます。ディザスタ リカバリを使用して、VM ワークロードをあるサイトから別のサイトに移行することもできます。

NetApp Disaster Recovery は、災害復旧ワークフローを自動化するクラウドベースの災害復旧サービスです。 NetApp Disaster Recovery を使用すると、オンプレミスの NFS ベースのワークロードと、iSCSI および FC で実行されるNetAppストレージの VMware vSphere 仮想マシン ファイル システム (VMFS) データストアを次のいずれかに保護できます。

NetApp Disaster Recovery は、統合されたネイティブ VMware オーケストレーションを備えたONTAP SnapMirrorテクノロジーを使用して、 ONTAPのすべてのストレージ効率の利点を維持しながら、VMware VM とそれに関連付けられたディスク上の OS イメージを保護します。災害復旧では、これらのテクノロジを災害復旧サイトへのレプリケーション トランスポートとして使用します。これにより、プライマリ サイトとセカンダリ サイトで業界最高のストレージ効率 (圧縮と重複排除) が実現されます。

NetApp Disaster Recovery for VMware のコンポーネントを示す図

NetAppコンソール

NetApp Disaster Recovery には、 NetAppコンソールからアクセスできます。

NetAppコンソールは、オンプレミスとクラウド環境全体にわたるエンタープライズ グレードのNetAppストレージとデータ サービスの集中管理を提供します。NetAppデータ サービスにアクセスして使用するには、コンソールが必要です。管理インターフェースとして、1 つのインターフェースから多数のストレージ リソースを管理できます。コンソール管理者は、企業内のすべてのシステムのストレージとサービスへのアクセスを制御できます。

NetAppコンソールの使用を開始するためにライセンスやサブスクリプションは必要ありません。ストレージ システムまたはNetAppデータ サービスへの接続を確保するためにクラウドにコンソール エージェントを展開する必要がある場合にのみ料金が発生します。ただし、コンソールからアクセスできる一部のNetAppデータ サービスは、ライセンスまたはサブスクリプションベースです。

詳細はこちら "NetAppコンソール"

NetApp Disaster Recovery for VMware を使用するメリット

NetAppディザスタリカバリには次のような利点があります。

  • 複数のポイントインタイムリカバリ操作によるアプリケーションの vCenter 検出およびリカバリのユーザー エクスペリエンスが簡素化されます。

  • 運用コストが削減され、最小限のリソースで災害復旧計画を作成および調整できるため、総所有コストが削減されます。

  • 運用を中断しない仮想フェイルオーバー テストによる継続的な災害復旧の準備。実稼働ワークロードに影響を与えることなく、DR フェイルオーバー プランを定期的にテストできます。

  • IT 環境の動的な変化と災害復旧計画でそれに対応する能力により、価値実現までの時間が短縮されます。

  • 導入および保守が必要な仮想サーバーアプライアンス (VSA) を必要とせずに、 ONTAPと VMware の両方のバックエンドオーケストレーションを通じて、ストレージレイヤーと仮想レイヤーの両方を同時に管理できます。

  • VMware の DR ソリューションは大量のリソースを必要とする場合があります。多くの DR ソリューションは、VSA を使用して VMware 仮想レイヤーで VM を複製しますが、これによりコンピューティング リソースがさらに消費され、 ONTAPの貴重なストレージ効率が失われる可能性があります。ディザスタ リカバリではONTAP SnapMirrorテクノロジが使用されるため、 ONTAPのネイティブ データ圧縮と重複排除の効率性をすべて備えた永久増分レプリケーション モデルを使用して、実稼働データストアから DR サイトにデータを複製できます。

NetApp Disaster Recovery for VMwareでできること

NetAppディザスタ リカバリでは、いくつかのNetAppテクノロジーをフル活用して、次の目標を達成できます。

  • SnapMirrorレプリケーションを使用して、オンプレミスの運用サイトにある VMware アプリケーションをクラウドまたはオンプレミスの災害復旧リモート サイトにレプリケートします。

  • VMware ワークロードを元のサイトから別のサイトに移行します。

  • フェイルオーバー テストを実行します。これを行うと、サービスによって一時的な仮想マシンが作成されます。ディザスタ リカバリでは、選択したスナップショットから新しいFlexCloneボリュームが作成され、 FlexCloneボリュームによってバックアップされる一時データストアが ESXi ホストにマップされます。このプロセスでは、オンプレミスのONTAPストレージまたは AWS の FSx for NetApp ONTAPストレージの追加の物理容量は消費されません。元のソース ボリュームは変更されず、災害復旧中でもレプリカ ジョブを続行できます。

  • 災害が発生した場合は、プライマリサイトをオンデマンドで災害復旧サイトにフェイルオーバーします。災害復旧サイトには、 Amazon FSx for NetApp ONTAPを使用した VMware Cloud on AWS またはONTAPを使用したオンプレミスの VMware 環境を使用できます。

  • 災害が解決したら、要求に応じて災害復旧サイトからプライマリ サイトにフェールバックします。

  • 効率的な管理のために、VM またはデータストアを論理リソース グループにグループ化します。

NetApp Disaster Recovery for VMware のユースケースを示す図

メモ vSphere サーバーの構成は、vSphere Server のNetApp Disaster Recovery の外部で行われます。

料金

NetApp は、 NetApp Disaster Recovery の試用版の使用に対して料金を請求しません。

NetApp Disaster Recovery は、 NetAppライセンスまたは Amazon Web Services を介した年間サブスクリプションベースのプランで使用できます。

重要 一部のリリースにはテクノロジープレビューが含まれています。 NetApp は、プレビューされたワークロード容量に対して料金を請求しません。見る"NetAppディザスタリカバリの新機能"最新のテクノロジープレビューに関する情報をご覧ください。

ライセンス

次のライセンス タイプを使用できます。

  • 30 日間の無料トライアルにサインアップしてください。

  • Amazon Web Services (AWS) Marketplace または Microsoft Azure Marketplace で従量課金制 (PAYGO) サブスクリプションを購入します。このライセンスを使用すると、長期契約なしで固定の保護容量ライセンスを購入できます。

  • BYOL (Bring Your Own License) は、 NetApp の営業担当者から取得したNetAppライセンス ファイル (NLF) です。ライセンス シリアル番号を使用して、 NetAppコンソールで BYOL をアクティブ化できます。

すべてのNetAppデータ サービスのライセンスは、 NetAppコンソールのサブスクリプションを通じて管理されます。 BYOL を設定すると、コンソールでサービスのアクティブなライセンスを確認できます。

このサービスは、保護されたONTAPボリュームでホストされるデータの量に基づいてライセンスされます。このサービスは、保護された VM を vCenter データストアにマッピングすることで、ライセンスの対象となるボリュームを決定します。各データストアは、 ONTAPボリュームまたは LUN 上でホストされます。そのボリュームまたは LUN についてONTAPによって報告された使用容量は、ライセンスの決定に使用されます。

保護されたボリュームは多数の VM をホストできます。一部はNetAppディザスタリカバリ リソース グループの一部ではない可能性があります。いずれにしても、そのボリュームまたは LUN 上のすべての VM によって消費されるストレージは、ライセンスの最大容量に対して使用されます。

メモ NetAppディザスタリカバリ料金は、レプリケーション プランを持つ VM が少なくとも 1 つある場合、ソース サイトのデータストアの使用済み容量に基づいて計算されます。フェイルオーバーされたデータストアの容量は、容量許容量に含まれません。 BYOL の場合、データが許可された容量を超えると、追加の容量ライセンスを取得するか、 NetAppコンソールでライセンスをアップグレードするまで、サービスでの操作が制限されます。

NetApp Disaster Recoveryのライセンス設定の詳細については、"NetApp Disaster Recoveryライセンスを設定する"

30日間無料トライアル

30 日間の無料トライアルを使用して、 NetApp Disaster Recovery を試すことができます。

30 日間の試用期間後に継続するには、クラウド プロバイダーから従量課金制 (PAYGO) サブスクリプションを取得するか、 NetAppから BYOL ライセンスを購入する必要があります。

ライセンスはいつでも購入でき、30 日間の試用期間が終了するまで料金は発生しません。

NetAppディザスタリカバリの仕組み

NetAppディザスタ リカバリは、 NetAppコンソールのソフトウェア アズ ア サービス (SaaS) 環境内でホストされるサービスです。ディザスタリカバリでは、オンプレミスサイトからAmazon FSx for ONTAPまたは別のオンプレミスサイトに複製されたワークロードを回復できます。このサービスは、 SnapMirrorレベルからのリカバリ、VMware Cloud on AWSへの仮想マシン登録、そしてVMwareネットワーク仮想化およびセキュリティプラットフォームであるNSX-Tへのネットワークマッピングまでを自動化します。この機能は、すべての仮想マシンクラウド環境に含まれています。

NetApp Disaster Recovery は、非常に効率的なレプリケーションを提供し、 ONTAP の永久増分スナップショットの効率を維持するONTAP SnapMirrorテクノロジーを使用します。 SnapMirrorレプリケーションにより、アプリケーション整合性のあるスナップショット コピーが常に同期され、フェイルオーバー後すぐにデータが使用できるようになります。

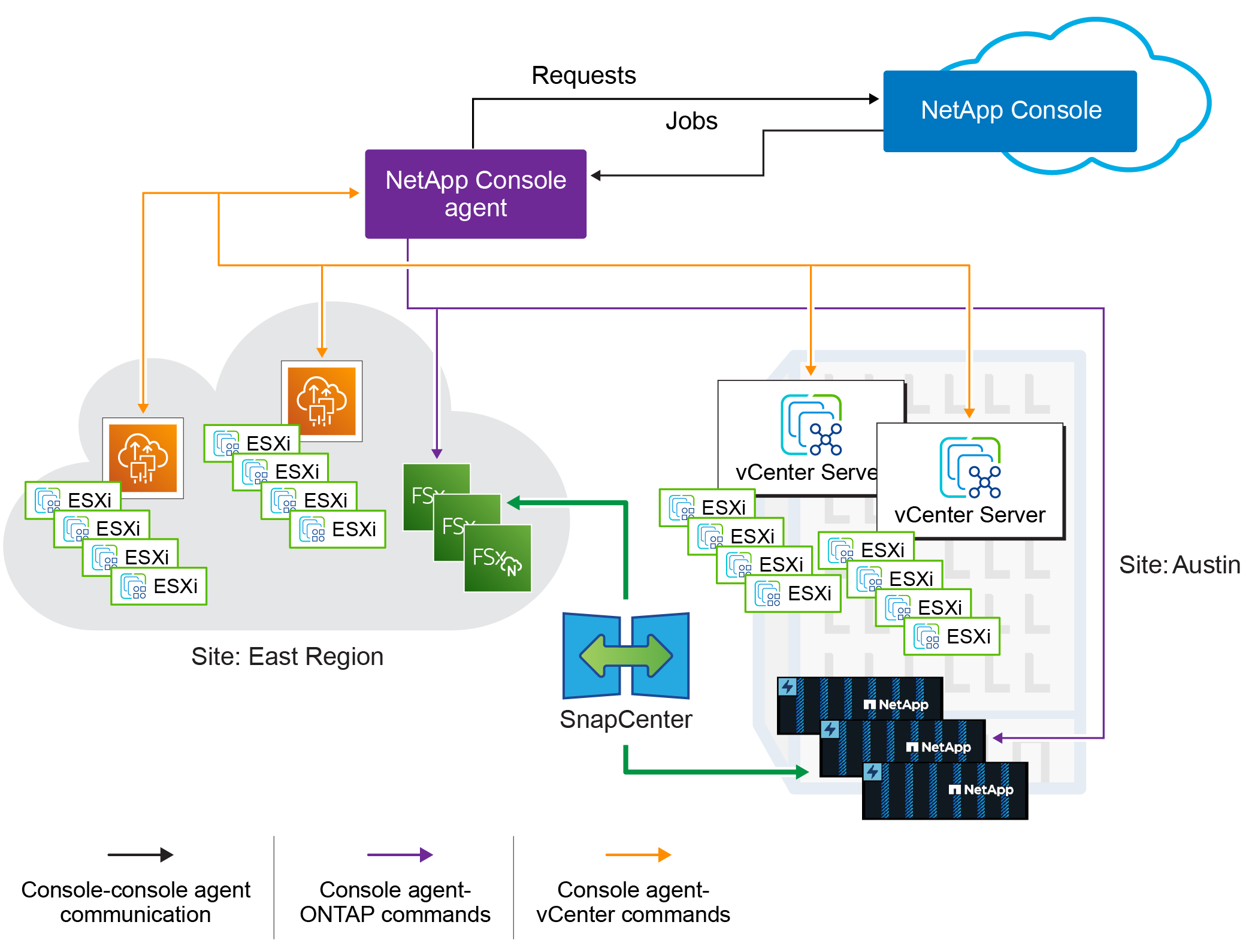

NetApp Disaster Recovery for VMware サービス インフラストラクチャのアーキテクチャを示す図

災害が発生した場合、このサービスは、 SnapMirror関係を解除し、宛先サイトをアクティブにすることで、他のオンプレミスの VMware 環境または VMC 内の仮想マシンを復旧するのに役立ちます。

  • このサービスを使用すると、仮想マシンを元のソースの場所にフェールバックすることもできます。

  • 元の仮想マシンを中断することなく、災害復旧フェールオーバー プロセスをテストできます。テストでは、ボリュームのFlexCloneを作成して、仮想マシンを分離されたネットワークに復旧します。

  • フェールオーバーまたはテスト フェールオーバー プロセスでは、仮想マシンを復元するための最新 (デフォルト) または選択したスナップショットを選択できます。

災害復旧の構成要素

ディザスタ リカバリでは、次のコンポーネントを使用して VMware ワークロードのディザスタ リカバリを提供します。

  • * NetAppコンソール*: 災害復旧計画を管理するためのユーザー インターフェイス。 NetAppコンソールを使用すると、オンプレミス環境とクラウド環境全体でレプリケーション プラン、リソース グループ、フェイルオーバー操作を作成および管理できます。

  • コンソール エージェント: クラウドでホストされるネットワークまたはオンプレミスの VMware 環境で実行される軽量のソフトウェア コンポーネント。 NetAppコンソールと通信し、オンプレミス環境とディザスタ リカバリ サイト間のデータのレプリケーションを管理します。コンソール エージェントは、VMware 環境内の仮想マシンにインストールされます。

  • * ONTAPストレージ クラスター*: ONTAPストレージ クラスターは、VMware ワークロードをホストするプライマリ ストレージ システムです。 ONTAPストレージ クラスターは、災害復旧計画の基盤となるストレージ インフラストラクチャを提供します。ディザスタリカバリでは、 ONTAPストレージ API を使用して、オンプレミスアレイなどのONTAPストレージクラスターや、 Amazon FSx for NetApp ONTAPなどのクラウドベースのソリューションを管理します。

  • vCenter サーバー: VMware vCenter は、VMware 環境の管理サーバーです。 ESXi ホストとそれに関連付けられたデータストアを管理します。コンソール エージェントは VMware vCenter と通信して、オンプレミス環境と災害復旧サイト間のデータのレプリケーションを管理します。これには、 ONTAP LUN とボリュームをデータストアとして登録すること、VM を再構成すること、VM を起動および停止することが含まれます。

災害復旧保護ワークフロー

レプリケーション プランがリソース グループに割り当てられると、Disaster Recovery はリソース グループとプラン内のすべてのコンポーネントの検出チェックを実行し、プランをアクティブ化できるかどうかを確認します。

このチェックが成功した場合、Disaster Recovery は次の初期化手順を実行します。

  1. ターゲット リソース グループ内の各 VM について、ホスティング VMware データストアを識別します。

  2. 見つかった VMware データストアごとに、ホスティングされているONTAP FlexVol volumeまたは LUN を識別します。

  3. 見つかった各ONTAPボリュームと LUN について、ソース ボリュームと宛先サイトの宛先ボリュームの間に既存のSnapMirror関係があるかどうかを判断します。

    1. 既存のSnapMirror関係が存在しない場合は、新しい宛先ボリュームを作成し、保護されていない各ソース ボリューム間に新しいSnapMirror関係を作成します。

    2. 既存のSnapMirror関係がある場合は、その関係を使用してすべてのレプリケーション操作を実行します。

ディザスタリカバリによってすべての関係が作成および初期化された後、スケジュールされたバックアップごとに、サービスは次のデータ保護手順を実行します。

  1. 「アプリケーション整合性」のフラグが付けられた各 VM について、VMtools を使用して、サポートされているアプリケーションをバックアップ状態にします。

  2. 保護された VMware データストアをホストするすべてのONTAPボリュームの新しいスナップショットを作成します。

  3. SnapMirror更新操作を実行して、これらのスナップショットを宛先ONTAPクラスタに複製します。

  4. 保持されたスナップショットの数がレプリケーション プランで定義された最大スナップショット保持期間を超えているかどうかを確認し、ソース ボリュームと宛先ボリュームの両方から不要なスナップショットを削除します。

サポートされている保護対象とデータストアの種類

サポートされるデータストアの種類 NetApp Disaster Recovery は、次のデータストアの種類をサポートします。

  • ONTAPクラスタ上に存在するONTAP FlexVolボリューム上でホストされる NFS データストア。

  • iSCSI または FC プロトコルを使用した VMware vSphere 仮想マシン ファイル システム (VMFS) データストア

サポートされている保護対象

  • VMware Cloud (VMC) on AWS とAmazon FSx for NetApp ONTAP

  • ONTAPストレージまたはオンプレミス FC/iSCSI VMSF を備えた別のオンプレミス NFS ベースの VMware 環境

  • Amazon Elastic VMware サービス

  • Azure VMware Solution (AVS) とNetApp Cloud Volumes ONTAP (iSCSI) (プライベート プレビュー)

NetApp災害復旧に役立つ用語

災害復旧に関連するいくつかの用語を理解しておくと役立つかもしれません。

  • データストア: ファイル システムを使用して VMDK ファイルを保持する VMware vCenter データ コンテナー。一般的なデータストアの種類は、NFS、VMFS、vSAN、vVol です。ディザスタ リカバリでは、NFS および VMFS データストアがサポートされます。各 VMware データストアは、単一のONTAPボリュームまたは LUN でホストされます。ディザスタ リカバリは、 ONTAPクラスタに存在するFlexVolボリュームでホストされる NFS および VMFS データストアをサポートします。

  • レプリケーション プラン: バックアップの実行頻度とフェイルオーバー イベントの処理方法に関する一連のルール。プランは 1 つ以上のリソース グループに割り当てられます。

  • 目標復旧ポイント (RPO): 災害発生時に許容できるデータ損失の最大量。 RPO は、レプリケーション プランのデータ レプリケーションの頻度またはレプリケーション スケジュールで定義されます。

  • 目標復旧時間 (RTO): 災害からの復旧に許容される最大時間。 RTO はレプリケーション プランで定義され、DR サイトにフェールオーバーしてすべての VM を再起動するのにかかる時間です。

  • リソース グループ: 複数の VM を 1 つのユニットとして管理できる論理コンテナー。 VM は一度に 1 つのリソース グループにのみ存在できます。保護するアプリケーションまたはワークロードごとにリソース グループを作成できます。

  • サイト: 通常、1 つ以上の vCenter クラスターとONTAPストレージをホストする物理データセンターまたはクラウドの場所に関連付けられた論理コンテナ。
