Red Hat OpenShift コンテナが VMware 上で実行されているか、ハイパースケーラー内で実行されているかに関係なく、 NetApp Trident は、サポートされるさまざまなタイプのバックエンドNetAppストレージの CSI プロビジョナーとして使用できます。

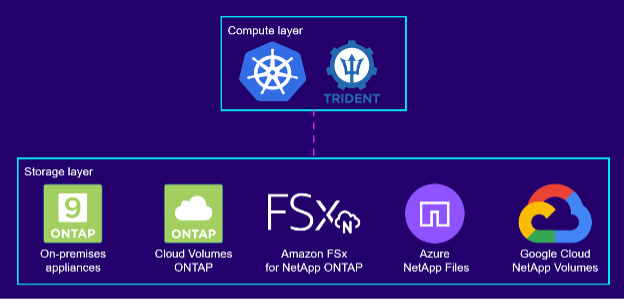

次の図は、 NetApp Tridentを使用して OpenShift クラスターと統合できるさまざまなバックエンドNetAppストレージを示しています。
ONTAPストレージ仮想マシン (SVM) は、安全なマルチテナント機能を提供します。単一の OpenShift クラスターは、単一の SVM または複数の SVM、さらには複数のONTAPクラスターに接続できます。ストレージ クラスは、パラメータまたはラベルに基づいてバックエンド ストレージをフィルターします。ストレージ管理者は、Trident バックエンド構成を使用してストレージ システムに接続するためのパラメータを定義します。接続が正常に確立されると、トライデント バックエンドが作成され、ストレージ クラスがフィルターできる情報が入力されます。
ストレージクラスとバックエンドの関係を以下に示します。
アプリケーション所有者は、ストレージ クラスを使用して永続ボリュームを要求します。ストレージ クラスはバックエンド ストレージをフィルターします。
ポッドとバックエンドストレージの関係を以下に示します。
コンテナストレージインターフェース（CSI）オプション
vSphere 環境では、お客様は VMware CSI ドライバーやTrident CSI を選択してONTAPと統合できます。 VMware CSI では永続ボリュームはローカル SCSI ディスクとして消費されますが、 Tridentではネットワークで消費されます。
VMware CSI はONTAPでの RWX アクセス モードをサポートしていないため、RWX モードが必要な場合はアプリケーションでTrident CSI を使用する必要があります。 FC ベースの展開では、VMware CSI が優先され、 SnapMirror Business Continuity (SMBC) によってゾーン レベルの高可用性が提供されます。
VMware CSIはサポートしています
-
コアブロックベースのデータストア（FC、FCoE、iSCSI、NVMeoF）
-
コアファイルベースのデータストア（NFS v3、v4）
-
vVol データストア（ブロックおよびファイル）
TridentにはONTAPをサポートする以下のドライバーがあります
-
ontapさん（専用ボリューム）
-
ontap-san-economy（共有ボリューム）
-
ontap-nas（専用ボリューム）
-
ontap-nas-economy（共有ボリューム）
-
ontap-nas-flexgroup (専用の大規模ボリューム)
VMware CSI とTrident CSI の両方において、 ONTAP はNFS の場合は nconnect、セッション トランキング、Kerberos など、ブロック プロトコルの場合はマルチパス、CHAP 認証などをサポートします。

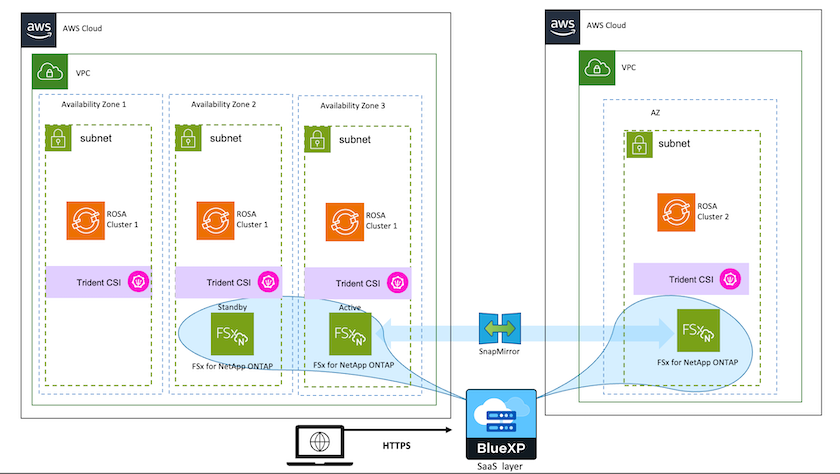

AWS では、 Amazon FSx for NetApp ONTAP (FSx ONTAP) を単一のアベイラビリティーゾーン (AZ) またはマルチ AZ にデプロイできます。高可用性を必要とする本番ワークロードの場合、マルチ AZ はゾーンレベルのフォールト トレランスを提供し、単一 AZ と比較して NVMe 読み取りキャッシュが向上します。詳細については、"AWSパフォーマンスガイドライン" 。
災害復旧サイトのコストを節約するために、単一の AZ FSx ONTAP を利用できます。
FSx ONTAPでサポートされているSVMの数については、"FSx ONTAPストレージ仮想マシンの管理"
