Trident Protect を使用して Red Hat OpenShift Virtualization の VM を保護する

共同作成者 kevin-hoke
PDF

スナップショットとバックアップを使用して、OpenShift Virtualization 内の VM を保護します。この手順には、 ONTAP S3 オブジェクト ストレージを使用して AppVault を作成し、Kubernetes リソース オブジェクト、永続ボリューム、内部イメージなどの VM データをキャプチャするようにTrident Protect を構成し、必要に応じてデータを復元することが含まれます。

OpenShift Virtualization 環境の仮想マシンは、OpenShift Container プラットフォームのワーカーノードで実行されるコンテナー化されたアプリケーションです。 VM のメタデータと永続ディスクを保護して、それらが失われたり破損したりした場合に回復できるようにすることが重要です。

OpenShift Virtualization VMの永続ディスクは、OpenShift Clusterに統合されたONTAPストレージによってバックアップできます。"TridentCSI" 。このセクションでは"Tridentプロテクト"データボリュームを含む VM のスナップショットとバックアップをONTAPオブジェクト ストレージに作成します。

必要に応じてスナップショットまたはバックアップから復元します。

Trident Protect は、OpenShift クラスター上のアプリケーションと VM のスナップショット、バックアップ、復元、および災害復旧を可能にします。 OpenShift Virtualization VM の場合、 Trident Protect で保護できるデータには、VM に関連付けられた Kubernetes リソース オブジェクト、永続ボリューム、内部イメージが含まれます。

以下は、このセクションの例で使用されているさまざまなコンポーネントのバージョンです

オブジェクトストレージ用のApp Vaultを作成する

AppVaultを作成する

アプリケーションまたは VM のスナップショットとバックアップを作成する前に、スナップショットとバックアップを保存するためにTrident Protect でオブジェクト ストレージを構成する必要があります。これはバケット CR を使用して行われます。バケット CR を作成して構成できるのは管理者のみです。バケット CR は、 Trident Protect では AppVault と呼ばれます。 AppVault オブジェクトは、ストレージ バケットの宣言型 Kubernetes ワークフロー表現です。 AppVault CR には、バックアップ、スナップショット、復元操作、 SnapMirrorレプリケーションなどの保護操作でバケットを使用するために必要な構成が含まれています。

この例では、 ONTAP S3 をオブジェクト ストレージとして使用する方法を示します。 ONTAP S3 用の AppVault CR を作成するワークフローは次のとおりです。1. ONTAPクラスタの SVM に S3 オブジェクト ストア サーバを作成します。2.オブジェクト ストア サーバーにバケットを作成します。3. SVM に S3 ユーザーを作成します。アクセス キーとシークレット キーを安全な場所に保管してください。4. OpenShift で、 ONTAP S3 認証情報を保存するシークレットを作成します。5. ONTAP S3用のAppVaultオブジェクトを作成する

  • ONTAP S3 用にTrident Protect AppVault を構成する**

# alias tp='tridentctl-protect'

# cat appvault-secret.yaml
apiVersion: v1
stringData:
  accessKeyID: "<access key of S3>"
  secretAccessKey: "<secret access key of S3>"
# you can also provide base 64 encoded values instead of string values
#data:
# base 64 encoded values
#  accessKeyID: < base 64 encoded access key>
#  secretAccessKey: <base 64 encoded secretAccess key>
kind: Secret
metadata:
  name: appvault-secret
  namespace: trident-protect
type: Opaque

# cat appvault.yaml
apiVersion: protect.trident.netapp.io/v1
kind: AppVault
metadata:
  name: ontap-s3-appvault
  namespace: trident-protect
spec:
  providerConfig:
    azure:
      accountName: ""
      bucketName: ""
      endpoint: ""
    gcp:
      bucketName: ""
      projectID: ""
    s3:
      bucketName: trident-protect
      endpoint: <lif for S3 access>
      secure: "false"
      skipCertValidation: "true"
  providerCredentials:
    accessKeyID:
      valueFromSecret:
        key: accessKeyID
        name: appvault-secret
    secretAccessKey:
      valueFromSecret:
        key: secretAccessKey
        name: appvault-secret
  providerType: OntapS3

# oc create -f appvault-secret.yaml -n trident-protect
# oc create -f appvault.yaml -n trident-protect

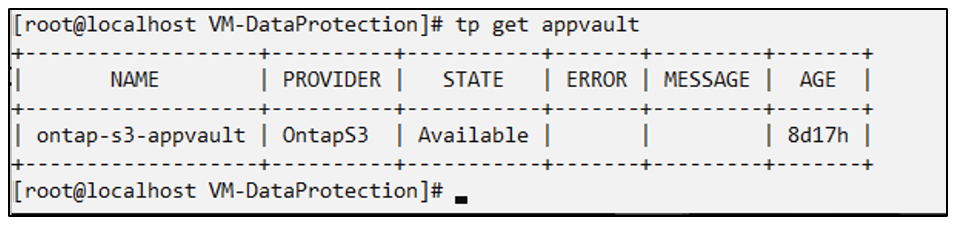

ONTAP S3 Appvault が作成されました

OpenShift Virtualization で VM を作成する

OpenShift Virtualization で VM を作成する

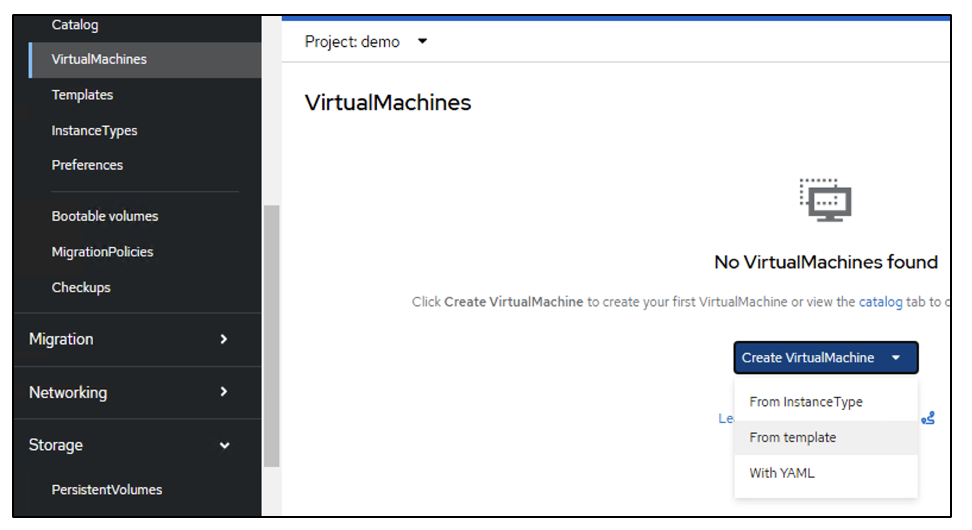

次のスクリーンショットは、テンプレートを使用してコンソールから VM (名前空間 demo 内の demo-fedora) を作成する様子を示しています。ルート ディスクはデフォルトのストレージ クラスを自動的に選択するため、デフォルトのストレージ クラスが適切に設定されていることを確認します。このセットアップでは、デフォルトのストレージ クラスは sc-zonea-san です。追加のディスクを作成するときは、ストレージ クラス sc-zonea-san を選択し、「最適化されたストレージ設定を適用する」チェックボックスをオンにしてください。これにより、アクセス モードが RWX に、ボリューム モードがブロックに設定されます。

メモ Trident は、SAN (iSCSI、NVMe/TCP、FC) のブロック ボリューム モードで RWX アクセス モードをサポートします。 (NAS のデフォルトのアクセス モードです)。後で VM のライブ マイグレーションを実行する必要がある場合は、RWX アクセス モードが必要です。

デフォルトのストレージクラス

Fedora VMを作成する

テンプレートのデフォルト

カスタマイズ

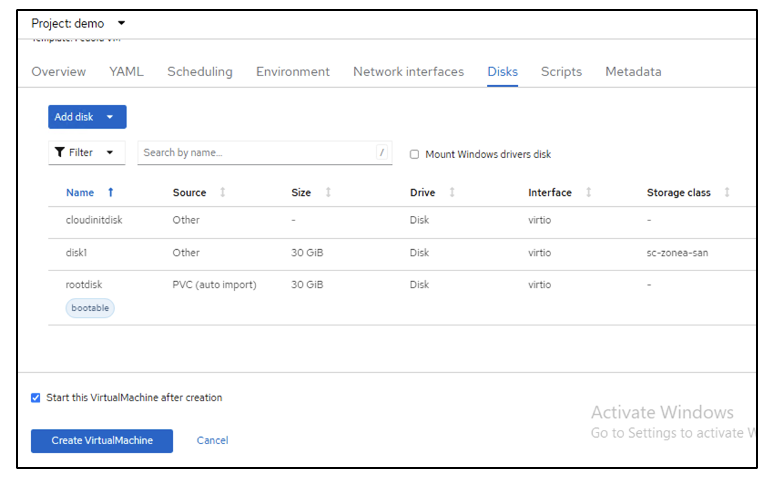

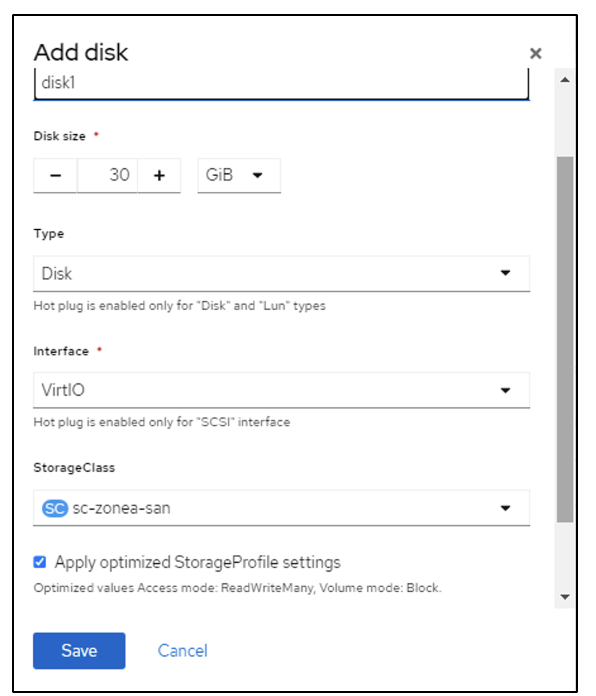

ディスクを追加

ディスクを追加しました

VM、ポッド、PVCが作成されました

アプリを作成する

アプリを作成

VM 用の Trident Protect アプリを作成する

この例では、デモ名前空間には 1 つの VM があり、アプリの作成時に名前空間のすべてのリソースが含まれます。

# alias tp='tridentctl-protect'
# tp create app demo-vm --namespaces demo -n demo --dry-run > app.yaml

# cat app.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
  creationTimestamp: null
  name: demo-vm
  namespace: demo
spec:
  includedNamespaces:
  - namespace: demo
# oc create -f app.yaml -n demo

アプリを作成しました

バックアップを作成してアプリを保護する

バックアップを作成する

オンデマンド バックアップを作成する

以前に作成したアプリ (demo-vm) のバックアップを作成します。これには、デモ名前空間内のすべてのリソースが含まれます。バックアップを保存する AppVault 名を指定します。

# tp create backup demo-vm-backup-on-demand --app demo-vm --appvault ontap-s3-appvault -n demo
Backup "demo-vm-backup-on-demand" created.

オンデマンドバックアップが作成されました

スケジュールに従ってバックアップを作成する

保持するバックアップの粒度と数を指定して、バックアップのスケジュールを作成します。

# tp create schedule backup-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 45 --backup-retention 1 -n demo --dry-run>backup-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/backup-schedule1 created

#cat backup-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  creationTimestamp: null
  name: backup-schedule1
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  backupRetention: "1"
  dayOfMonth: ""
  dayOfWeek: ""
  enabled: true
  granularity: Hourly
  hour: ""
  minute: "45"
  recurrenceRule: ""
  snapshotRetention: "0"
status: {}
# oc create -f backup-schedule-demo-vm.yaml -n demo

バックアップスケジュールが作成されました

オンデマンドおよびスケジュールに従ってバックアップを作成

バックアップからの復元

バックアップからの復元

VMを同じ名前空間に復元する

この例では、バックアップ demo-vm-backup-on-demand に、fedora VM の demo-app を含むバックアップが含まれています。

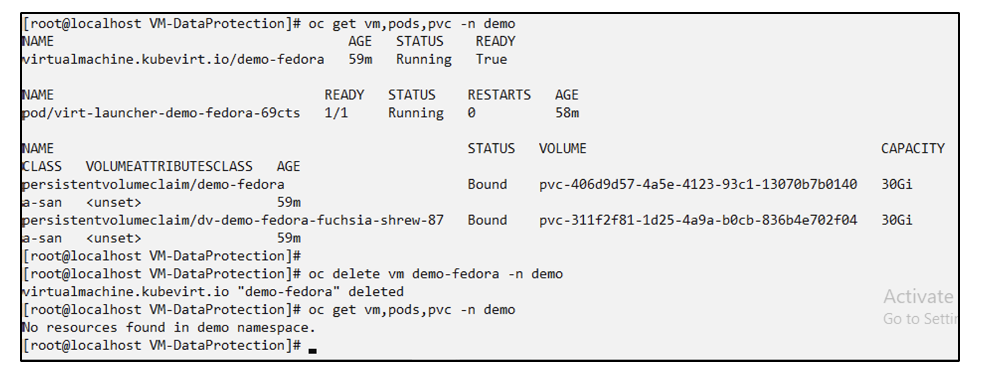

まず、VMを削除し、PVC、ポッド、VMオブジェクトが名前空間「demo」から削除されていることを確認します。

fedora-vm が削除されました

次に、バックアップインプレース復元オブジェクトを作成します。

# tp create bir demo-fedora-restore --backup demo/demo-vm-backup-on-demand -n demo --dry-run>vm-demo-bir.yaml

# cat vm-demo-bir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupInplaceRestore
metadata:
  annotations:
    protect.trident.netapp.io/max-parallel-restore-jobs: "25"
  creationTimestamp: null
  name: demo-fedora-restore
  namespace: demo
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/demo-vm-backup-on-demand_f6af3513-9739-480e-88c7-4cca45808a80
  appVaultRef: ontap-s3-appvault
  resourceFilter: {}
status:
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo-bir.yaml -n demo
backupinplacerestore.protect.trident.netapp.io/demo-fedora-restore created

birが作成した

VM、ポッド、PVCが復元されたことを確認する

VM 復元作成

VM を別の名前空間に復元する

まず、アプリを復元する新しい名前空間 (この例では demo2) を作成します。次に、バックアップ復元オブジェクトを作成します

# tp create br demo2-fedora-restore --backup demo/hourly-4c094-20250312154500 --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-br.yaml

# cat vm-demo2-br.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupRestore
metadata:
  annotations:
    protect.trident.netapp.io/max-parallel-restore-jobs: "25"
  creationTimestamp: null
  name: demo2-fedora-restore
  namespace: demo2
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/hourly-4c094-20250312154500_aaa14543-a3fa-41f1-a04c-44b1664d0f81
  appVaultRef: ontap-s3-appvault
  namespaceMapping:
  - destination: demo2
    source: demo
  resourceFilter: {}
status:
  conditions: null
  postRestoreExecHooksRunResults: null
  state: ""
# oc create -f vm-demo2-br.yaml -n demo2

br 作成

VM、ポッド、および PVC が新しい名前空間 demo2 に作成されていることを確認します。

新しい名前空間のVM

スナップショットを使用してアプリを保護する

スナップショットを作成する

オンデマンド スナップショットを作成する アプリのスナップショットを作成し、保存する必要がある AppVault を指定します。

# tp create snapshot demo-vm-snapshot-ondemand --app demo-vm --appvault ontap-s3-appvault -n demo --dry-run
# cat demo-vm-snapshot-on-demand.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Snapshot
metadata:
  creationTimestamp: null
  name: demo-vm-snapshot-ondemand
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  completionTimeout: 0s
  volumeSnapshotsCreatedTimeout: 0s
  volumeSnapshotsReadyToUseTimeout: 0s
status:
  conditions: null
  postSnapshotExecHooksRunResults: null
  preSnapshotExecHooksRunResults: null
  state: ""

# oc create -f demo-vm-snapshot-on-demand.yaml
snapshot.protect.trident.netapp.io/demo-vm-snapshot-ondemand created

オンデマンドスナップショット

スナップショットのスケジュールを作成する スナップショットのスケジュールを作成します。保持するスナップショットの粒度と数を指定します。

# tp create Schedule snapshot-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 50 --snapshot-retention 1 -n demo --dry-run>snapshot-schedule-demo-vm.yaml

# cat snapshot-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  creationTimestamp: null
  name: snapshot-schedule1
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  backupRetention: "0"
  dayOfMonth: ""
  dayOfWeek: ""
  enabled: true
  granularity: Hourly
  hour: ""
  minute: "50"
  recurrenceRule: ""
  snapshotRetention: "1"
status: {}

# oc create -f snapshot-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/snapshot-schedule1 created

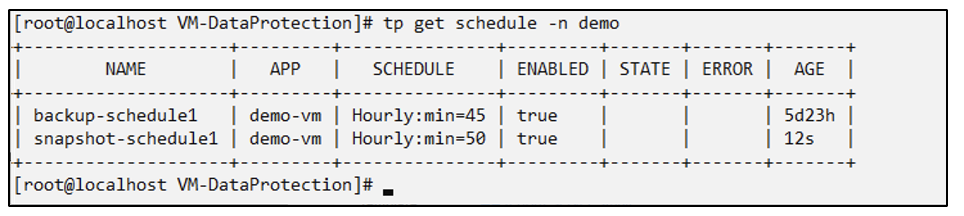

スナップショットのスケジュール

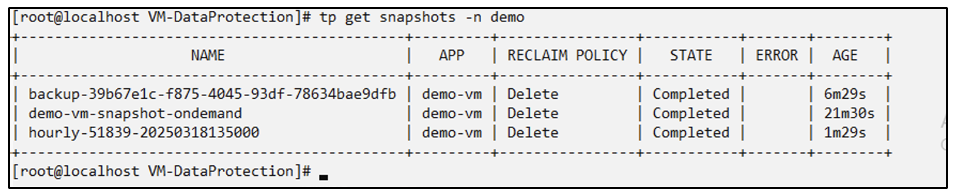

スケジュールされたスナップショット

スナップショットからの復元

スナップショットからの復元

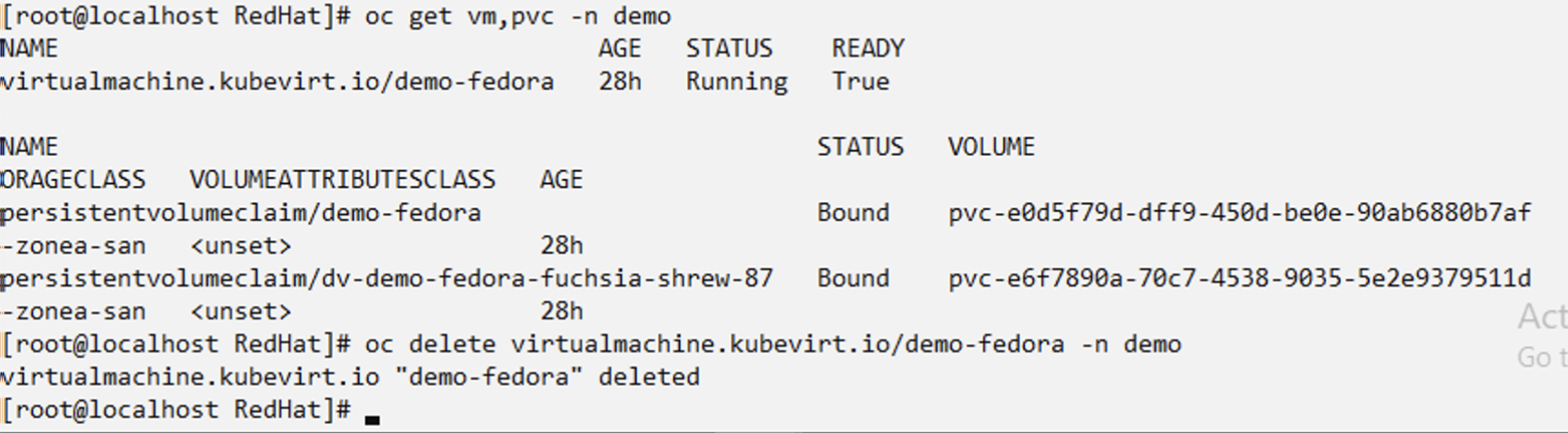

スナップショットから同じ名前空間に VM を復元します demo2 名前空間から VM demo-fedora を削除します。

VM削除

VM のスナップショットからスナップショットインプレース復元オブジェクトを作成します。

# tp create sir demo-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand -n demo --dry-run>vm-demo-sir.yaml

# cat vm-demo-sir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotInplaceRestore
metadata:
  creationTimestamp: null
  name: demo-fedora-restore-from-snapshot
  namespace: demo
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
  appVaultRef: ontap-s3-appvault
  resourceFilter: {}
status:
  conditions: null
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo-sir.yaml
snapshotinplacerestore.protect.trident.netapp.io/demo-fedora-restore-from-snapshot created

お客様

VM とその PVC がデモ名前空間に作成されていることを確認します。

同じ名前空間で復元されたVM

スナップショットから別の名前空間にVMを復元する

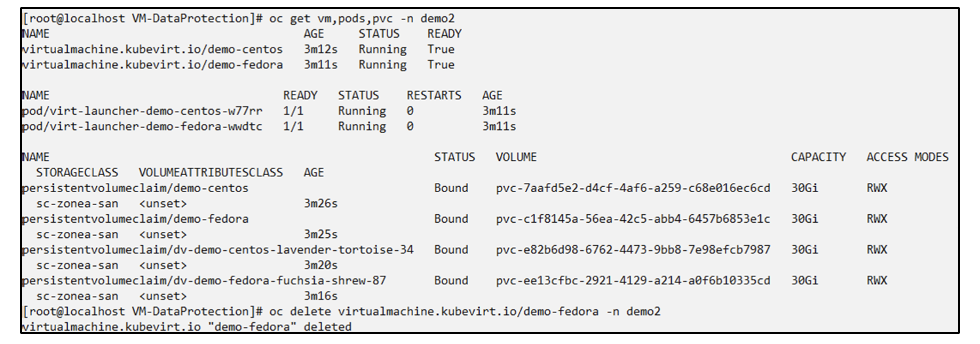

以前にバックアップから復元した demo2 名前空間内の VM を削除します。

VM、PVC の削除

スナップショットからスナップショット復元オブジェクトを作成し、名前空間マッピングを提供します。

# tp create sr demo2-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-sr.yaml

# cat vm-demo2-sr.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotRestore
metadata:
  creationTimestamp: null
  name: demo2-fedora-restore-from-snapshot
  namespace: demo2
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
  appVaultRef: ontap-s3-appvault
  namespaceMapping:
  - destination: demo2
    source: demo
  resourceFilter: {}
status:
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo2-sr.yaml
snapshotrestore.protect.trident.netapp.io/demo2-fedora-restore-from-snapshot created

SR作成

VM とその PVC が新しい名前空間 demo2 に復元されていることを確認します。

VM を新しい名前空間に復元

特定のVMを復元する

名前空間内の特定のVMを選択してスナップショット/バックアップを作成し、復元する

前の例では、名前空間内に 1 つの VM がありました。名前空間全体をバックアップに含めることで、その VM に関連付けられたすべてのリソースがキャプチャされました。次の例では、同じ名前空間に別の VM を追加し、ラベル セレクターを使用してこの新しい VM 専用のアプリを作成します。

デモ名前空間に新しいVM（demo-centos vm）を作成します

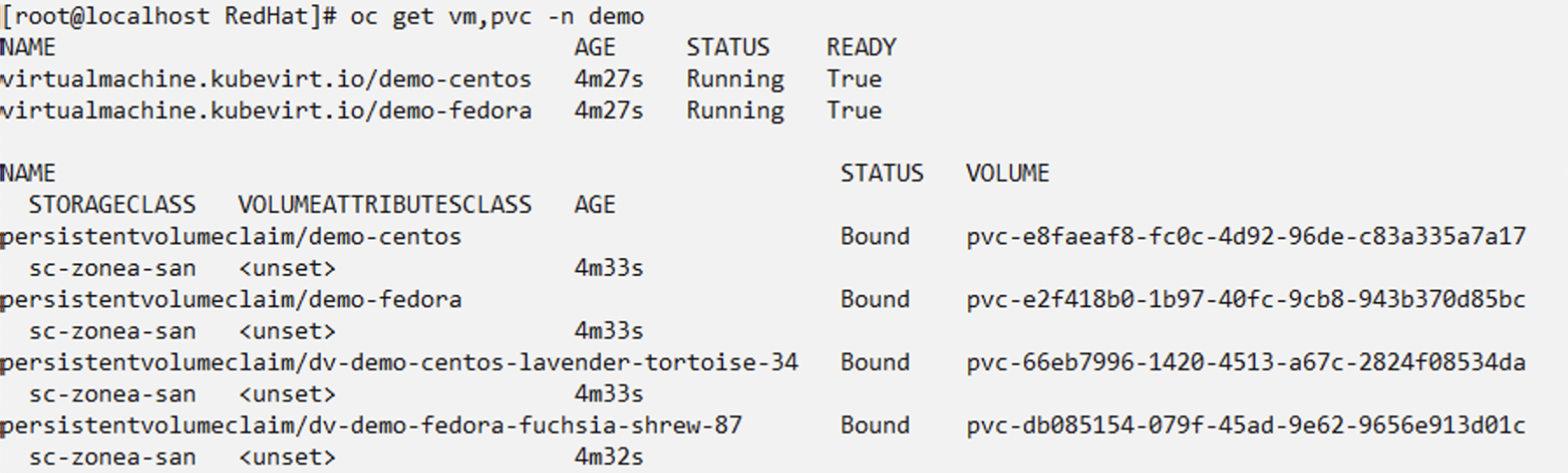

デモ名前空間の demo-centos VM

demo-centos vm とその関連リソースにラベルを付ける

ラベル デモ-Centos VM、PVC

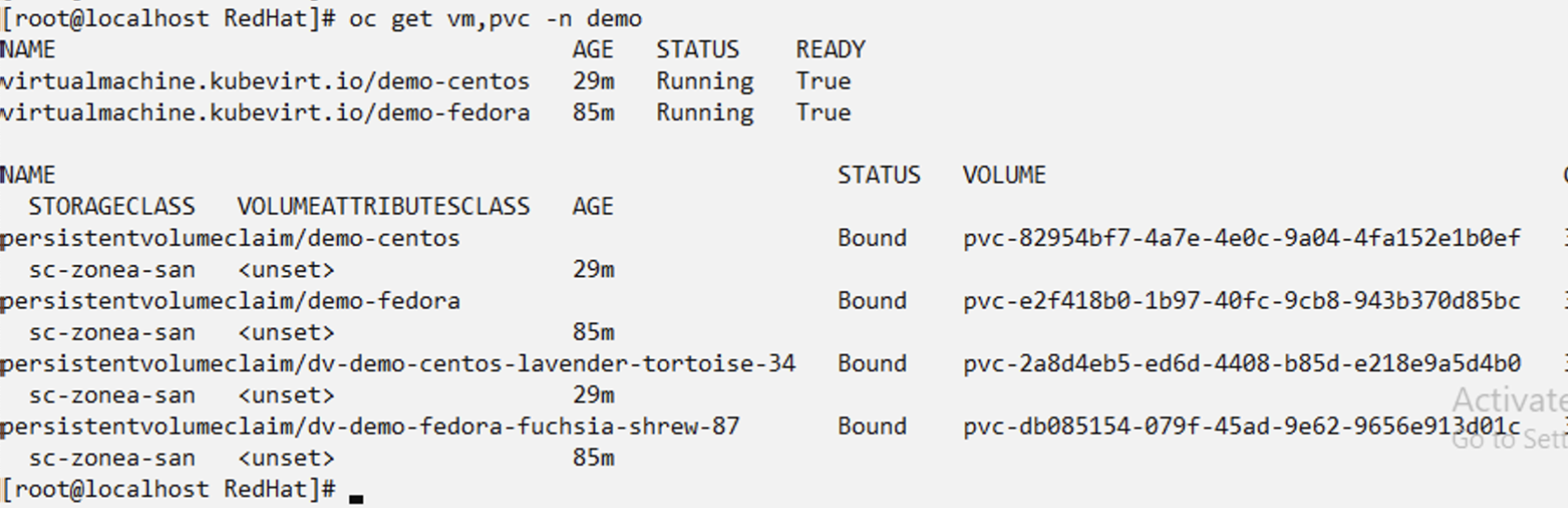

demo-centos vm と pvcs にラベルが付与されていることを確認します

デモ Centos VM ラベル

デモ-Centos PVC ラベル付き

ラベルセレクターを使用して特定のVM（demo-centos）専用のアプリを作成する

# tp create app demo-centos-app --namespaces 'demo(category=protect-demo-centos)' -n demo --dry-run>demo-centos-app.yaml

# cat demo-centos-app.yaml

apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
  creationTimestamp: null
  name: demo-centos-app
  namespace: demo
spec:
  includedNamespaces:
  - labelSelector:
      matchLabels:
        category: protect-demo-centos
    namespace: demo
status:
  conditions: null

# oc create -f demo-centos-app.yaml -n demo
application.protect.trident.netapp.io/demo-centos-app created

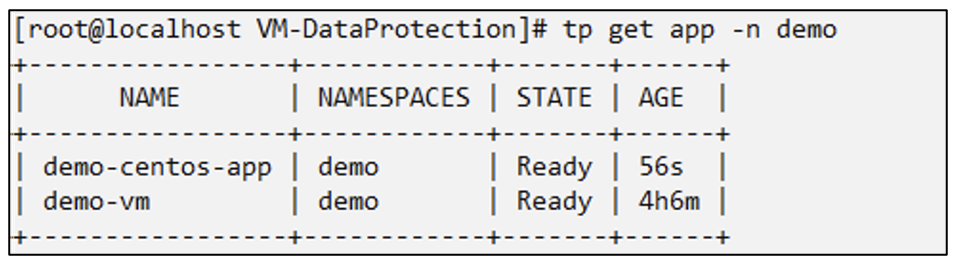

デモ-Centos PVC ラベル付き

オンデマンドおよびスケジュールに従ってバックアップとスナップショットを作成する方法は、前に示したものと同じです。スナップショットまたはバックアップの作成に使用されている trident-protect アプリには名前空間の特定の VM のみが含まれているため、そこから復元すると特定の VM のみが復元されます。以下に、サンプルのバックアップ/復元操作の例を示します。

対応するアプリを使用して、名前空間内の特定の VM のバックアップを作成します

前の手順では、ラベル セレクターを使用して、デモ名前空間に centos vm のみを含むアプリを作成しました。このアプリのバックアップ (この例ではオンデマンド バックアップ) を作成します。

# tp create backup demo-centos-backup-on-demand --app demo-centos-app --appvault ontap-s3-appvault -n demo
Backup "demo-centos-backup-on-demand" created.

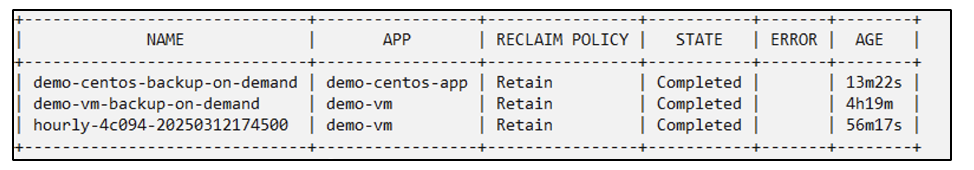

特定のVMのバックアップが作成されました

特定の VM を同じ名前空間に復元する 特定の VM (centos) のバックアップは、対応するアプリを使用して作成されました。これからバックアップ・インプレース・リストアまたはバックアップ・リストアが作成されると、この特定の VM のみが復元されます。 Centos VM を削除します。

Centos VM が存在

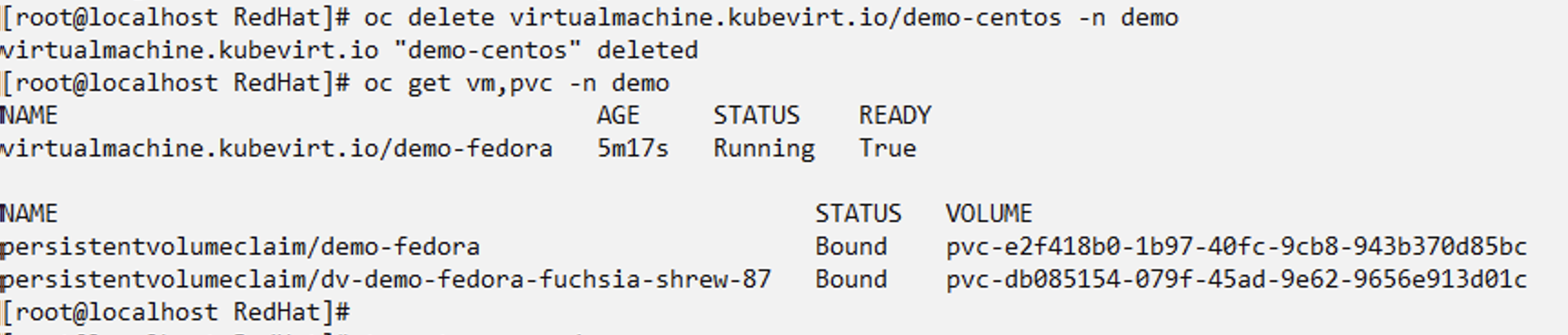

Centos VM が削除されました

demo-centos-backup-on-demand からバックアップのインプレース リストアを作成し、centos VM が再作成されたことを確認します。

#tp create bir demo-centos-restore --backup demo/demo-centos-backup-on-demand -n demo
BackupInplaceRestore "demo-centos-restore" created.

Centos VM BIR の作成

Centos VM を作成しました

特定の VM を別の名前空間に復元する demo-centos-backup-on-demand から別の名前空間 (demo3) へのバックアップ復元を作成し、centos VM が再作成されたことを確認します。

# tp create br demo2-centos-restore --backup demo/demo-centos-backup-on-demand --namespace-mapping demo:demo3 -n demo3
BackupRestore "demo2-centos-restore" created.

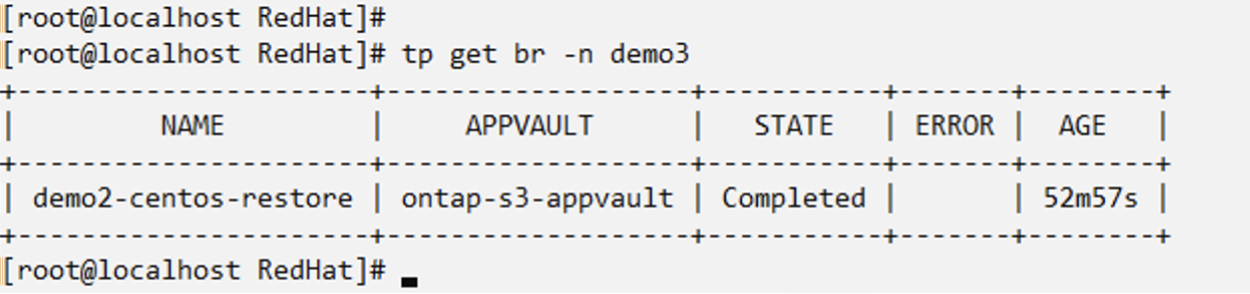

Centos VM BIR の作成

Centos VM を作成しました

ビデオデモンストレーション

次のビデオは、スナップショットを使用してVMを保護するデモを示しています。

VMの保護
