Veeam Backup & Replication の iSCSI バックアップ リポジトリとして使用する FSx ONTAPファイル システムを作成します。

Veeam Proxy を導入してバックアップ ワークロードを分散し、FSx ONTAPでホストされている iSCSI バックアップ リポジトリをマウントします。

Veeam バックアップ ジョブを構成して、SQL Server、Oracle、Linux、および Windows 仮想マシンをバックアップします。

SQL Server 仮想マシンと個々のデータベースを復元します。

Oracle 仮想マシンと個々のデータベースを復元します。

VMware Cloud に接続された 1 つ以上の NFS データストアを持つ FSx ONTAPファイルシステム。

Veeam Backup & Replication ソフトウェアがインストールされた Microsoft Windows Server VM。

ソリューションの展開中に Veeam Backup Proxy コンポーネントとともにインストールされる Microsoft Windows Server VM。

VMDK とアプリケーション データを備えた Microsoft SQL Server VM は FSx ONTAP NFS データストア上にあります。このソリューションでは、2 つの別々の VMDK に 2 つの SQL データベースがありました。

VMDK とアプリケーション データを備えた Oracle Database VM は FSx ONTAP NFS データストア上にあります。

FSx ONTAP NFS データストアに VMDK が存在する Linux および Windows ファイル サーバー VM。

Veeam では、バックアップ環境内のサーバーとコンポーネント間の通信に特定の TCP ポートが必要です。 Veeam バックアップ インフラストラクチャ コンポーネントでは、必要なファイアウォール ルールが自動的に作成されます。ネットワークポートの要件の完全なリストについては、 "Veeam バックアップおよびレプリケーション VMware vSphere 向けユーザー ガイド" 。

Veeam Backup and Replication サーバーで管理コンソールを開き、左下のメニューで バックアップ インフラストラクチャ を選択します。

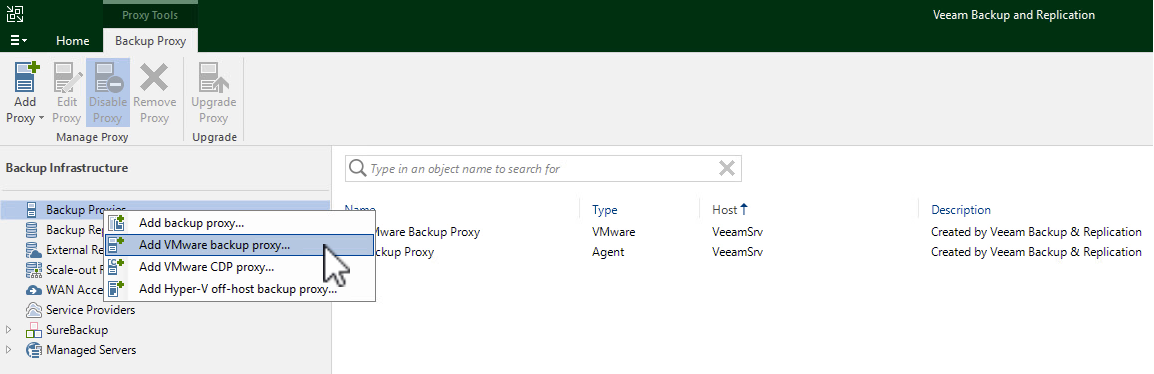

バックアップ プロキシ を右クリックし、VMware バックアップ プロキシの追加…​ をクリックしてウィザードを開きます。

*VMware プロキシの追加*ウィザードで*新規追加…​*ボタンをクリックして、新しいプロキシ サーバーを追加します。

Microsoft Windows を追加するように選択し、プロンプトに従ってサーバーを追加します。

新しい VMware Proxy ウィザードに戻り、トランスポート モードを選択します。私たちの場合は、「自動選択」を選択しました。

VMware Proxy が直接アクセスできるようにする接続されたデータストアを選択します。

必要な暗号化やスロットルなどの特定のネットワーク トラフィック ルールを構成して適用します。完了したら、[適用] ボタンをクリックしてデプロイを完了します。

AWSコンソールでFSxに移動し、*ファイルシステムの作成*を選択します。

* Amazon FSx ONTAP* を選択し、次へ を選択して続行します。

ファイルシステム名、デプロイメントタイプ、SSD ストレージ容量、および FSx ONTAPクラスターが存在する VPC を入力します。これは、VMware Cloud 内の仮想マシン ネットワークと通信するように構成された VPC である必要があります。 *次へ*をクリックします。

展開手順を確認し、「ファイル システムの作成」をクリックしてファイル システムの作成プロセスを開始します。

NetApp ONTAP CLI から次のコマンドを使用して初期ボリュームを作成します。

FSx-Backup::> volume create -vserver svm_name -volume vol_name -aggregate aggregate_name -size vol_size -type RW

前の手順で作成したボリュームを使用して LUN を作成します。

FSx-Backup::> lun create -vserver svm_name -path /vol/vol_name/lun_name -size size -ostype windows -space-allocation enabled

Veeam バックアップ サーバーとプロキシ サーバーの iSCSI IQN を含むイニシエーター グループを作成して、LUN へのアクセスを許可します。

FSx-Backup::> igroup create -vserver svm_name -igroup igroup_name -protocol iSCSI -ostype windows -initiator IQN

前の手順を完了するには、まず Windows サーバーの iSCSI イニシエーターのプロパティから IQN を取得する必要があります。

最後に、作成したイニシエーター グループに LUN をマップします。

FSx-Backup::> lun mapping create -vserver svm_name -path /vol/vol_name/lun_name igroup igroup_name

iSCSI LUN をマウントするには、Veeam Backup & Replication Server にログインし、iSCSI イニシエーターのプロパティを開きます。 *検出*タブに移動し、iSCSI ターゲットの IP アドレスを入力します。

ターゲット タブで、非アクティブな LUN を強調表示し、接続 をクリックします。 *マルチパスを有効にする*ボックスをチェックし、*OK*をクリックして LUN に接続します。

ディスク管理ユーティリティで、新しい LUN を初期化し、希望の名前とドライブ文字を持つボリュームを作成します。 *マルチパスを有効にする*ボックスをチェックし、*OK*をクリックして LUN に接続します。

これらの手順を繰り返して、iSCSI ボリュームを Veeam Proxy サーバーにマウントします。

Veeam Backup and Replicationコンソールで、左下にある*バックアップインフラストラクチャ*をクリックし、*リポジトリの追加*を選択します。

新しいバックアップ リポジトリ ウィザードで、リポジトリの名前を入力し、ドロップダウン リストからサーバーを選択して、Populate ボタンをクリックして、使用する NTFS ボリュームを選択します。

次のページで、高度な復元を実行するときにバックアップをマウントするために使用するマウント サーバーを選択します。デフォルトでは、これはリポジトリ ストレージが接続されているサーバーと同じサーバーです。

選択内容を確認し、「適用」をクリックしてバックアップ リポジトリの作成を開始します。

追加のプロキシ サーバーに対してこれらの手順を繰り返します。

アプリケーション対応の処理を有効にして、一貫性のあるバックアップを作成し、トランザクション ログ処理を実行します。

アプリケーション対応処理を有効にした後、ゲスト OS の資格情報とは異なる可能性があるため、管理者権限を持つ正しい資格情報をアプリケーションに追加します。

バックアップの保持ポリシーを管理するには、[アーカイブ目的で特定の完全バックアップを長期間保持する] をオンにし、[構成…​] ボタンをクリックしてポリシーを構成します。

Veeam Backup and Replication コンソールで、SQL Server バックアップのリストに移動し、サーバー上で右クリックして、アプリケーション項目の復元 を選択し、次に Microsoft SQL Server データベース…​ を選択します。

Microsoft SQL Server データベース復元ウィザードで、リストから復元ポイントを選択し、[次へ] をクリックします。

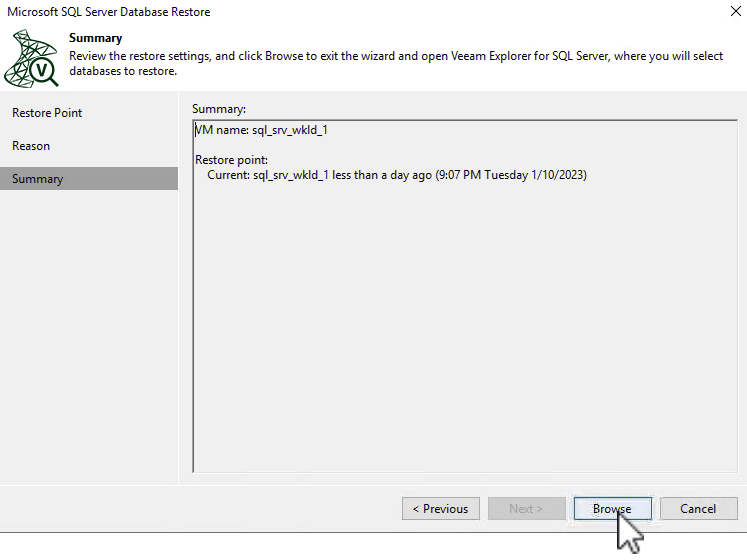

必要に応じて 復元理由 を入力し、[概要] ページで 参照 ボタンをクリックして、Veeam Explorer for Microsoft SQL Server を起動します。

Veeam Explorer でデータベース インスタンスのリストを展開し、右クリックして インスタント リカバリ を選択し、復元先の特定の復元ポイントを選択します。

インスタント リカバリ ウィザードでスイッチオーバー タイプを指定します。これは、最小限のダウンタイムで自動的に実行することも、手動で実行することも、指定された時間に実行することもできます。次に、[回復] ボタンをクリックして復元プロセスを開始します。

リカバリプロセスは Veeam Explorer から監視できます。

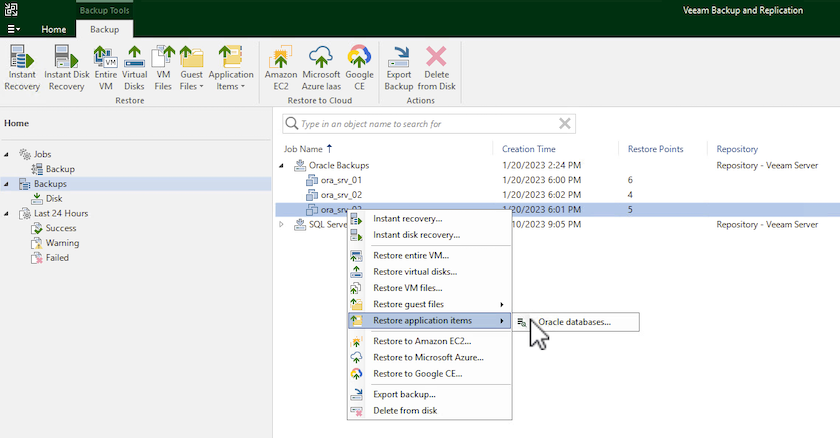

Veeam Backup and Replication コンソールで、Oracle バックアップのリストに移動し、サーバー上で右クリックして アプリケーション項目の復元 を選択し、次に Oracle データベース…​ を選択します。

Oracle データベース復元ウィザードで、リストから復元ポイントを選択し、「次へ」をクリックします。

必要に応じて*復元理由*を入力し、[概要] ページで 参照 ボタンをクリックして Veeam Explorer for Oracle を起動します。

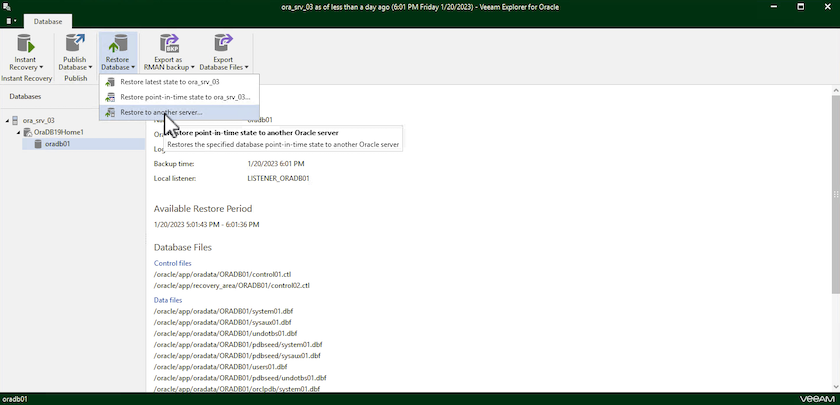

Veeam Explorer でデータベース インスタンスのリストを展開し、復元するデータベースをクリックして、上部の データベースの復元 ドロップダウン メニューから 別のサーバーに復元…​ を選択します。

復元ウィザードで、復元する復元ポイントを指定し、「次へ」をクリックします。

データベースを復元するターゲット サーバーとアカウント資格情報を指定して、[次へ] をクリックします。

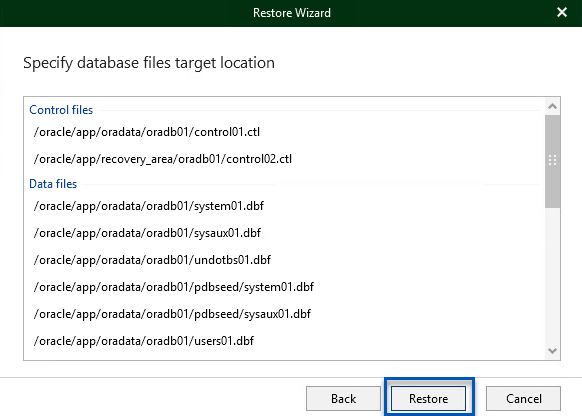

最後に、データベース ファイルのターゲットの場所を指定し、[復元] ボタンをクリックして復元プロセスを開始します。

データベースのリカバリが完了したら、Oracle データベースがサーバー上で正常に起動していることを確認します。

Veeam Backup and Replication コンソールで、Oracle バックアップのリストに移動し、サーバー上で右クリックして アプリケーション項目の復元 を選択し、次に Oracle データベース…​ を選択します。

Oracle データベース復元ウィザードで、リストから復元ポイントを選択し、「次へ」をクリックします。

必要に応じて*復元理由*を入力し、[概要] ページで 参照 ボタンをクリックして Veeam Explorer for Oracle を起動します。

Veeam Explorer でデータベース インスタンスのリストを展開し、復元するデータベースをクリックして、上部の データベースの公開 ドロップダウン メニューから 別のサーバーに公開…​ を選択します。

公開ウィザードで、データベースを公開する復元ポイントを指定し、[次へ] をクリックします。

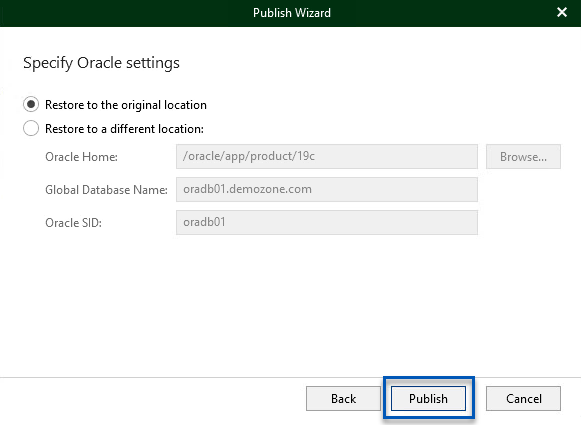

最後に、ターゲットの Linux ファイル システムの場所を指定し、[公開] をクリックして復元プロセスを開始します。

公開が完了したら、ターゲット サーバーにログインし、次のコマンドを実行してデータベースが実行中であることを確認します。

oracle@ora_srv_01> sqlplus / as sysdba

SQL> select name, open_mode from v$database;
