TR-4981: Amazon FSx ONTAPによる Oracle Active Data Guard のコスト削減

共同作成者 kevin-hoke

アレン・カオ、ニヤズ・モハメド、NetApp

このソリューションでは、AWS FSx ONTAP をスタンバイサイトの Oracle データベースストレージとして使用して Oracle Data Guard を構成し、AWS での Oracle Data Guard HA/DR ソリューションのライセンスおよび運用コストを削減するための概要と詳細を示します。

目的

Oracle Data Guard は、プライマリ データベースとスタンバイ データベースのレプリケーション構成におけるエンタープライズ データの高可用性、データ保護、および災害復旧を保証します。 Oracle Active Data Guard により、プライマリ データベースからスタンバイ データベースへのデータ レプリケーションがアクティブな状態でも、ユーザーはスタンバイ データベースにアクセスできるようになります。 Data Guard は、Oracle Database Enterprise Edition の機能です。別途ライセンスは必要ありません。一方、Active Data Guard は Oracle Database Enterprise Edition オプションであるため、別途ライセンスが必要です。 Active Data Guard セットアップでは、複数のスタンバイ データベースがプライマリ データベースからデータ レプリケーションを受信できます。ただし、追加のスタンバイ データベースごとに、Active Data Guard ライセンスと、プライマリ データベースのサイズと同じ追加のストレージが必要になります。運用コストはすぐに増加します。

Oracle データベース運用のコストを削減することに熱心で、AWS に Active Data Guard を設定する予定の場合は、代替案を検討する必要があります。 Active Data Guard の代わりに、Data Guard を使用して、プライマリデータベースからAmazon FSx ONTAPストレージ上の単一の物理スタンバイデータベースにレプリケートします。その後、このスタンバイ データベースの複数のコピーをクローン化し、読み取り/書き込みアクセス用に開いて、レポート、開発、テストなどの他の多くのユース ケースに使用できます。その結果、Active Data Guard の機能が効果的に提供されると同時に、追加のスタンバイ データベースごとに Active Data Guard ライセンスと追加のストレージ コストが不要になります。このドキュメントでは、AWS の既存のプライマリデータベースを使用して Oracle Data Guard を設定し、 Amazon FSx ONTAPストレージに物理スタンバイデータベースを配置する方法を説明します。スタンバイ データベースはスナップショットを介してバックアップされ、必要に応じてユースケースの読み取り/書き込みアクセス用にクローン化されます。

このソリューションは、次のユースケースに対応します。

  • AWS の任意のストレージ上のプライマリデータベースとAmazon FSx ONTAPストレージ上のスタンバイデータベース間の Oracle Data Guard。

  • レポート、開発、テストなどのユースケースに対応するために、データ レプリケーションのために閉じた状態でスタンバイ データベースのクローンを作成します。

観客

このソリューションは次の人々を対象としています。

  • 高可用性、データ保護、災害復旧のために AWS に Oracle Active Data Guard をセットアップした DBA。

  • AWS クラウドでの Oracle Active Data Guard 構成に関心のあるデータベース ソリューション アーキテクト。

  • Oracle Data Guard をサポートする AWS FSx ONTAPストレージを管理するストレージ管理者。

  • AWS FSx/EC2 環境で Oracle Data Guard を立ち上げたいアプリケーション所有者。

ソリューションのテストおよび検証環境

このソリューションのテストと検証は、最終的な展開環境と一致しない可能性のある AWS FSx ONTAPおよび EC2 ラボ環境で実行されました。詳細については、セクションをご覧ください。 導入検討の重要な要素

アーキテクチャ

この画像は、 FSx ONTAPを使用した AWS での Oracle Data Guard 実装の詳細を示しています。

ハードウェアおよびソフトウェアコンポーネント

ハードウェア

FSx ONTAPストレージ

AWSが提供する現在のバージョン

同じ VPC およびアベイラビリティゾーン内の 1 つの FSx HA クラスター

コンピューティング用のEC2インスタンス

t2.xlarge/4vCPU/16G

3 つの EC2 T2 xlarge EC2 インスタンス (1 つはプライマリ DB サーバー、1 つはスタンバイ DB サーバー、3 つ目はクローン DB サーバー)

ソフトウェア

レッドハットリナックス

RHEL-8.6.0_HVM-20220503-x86_64-2-Hourly2-GP2

テスト用にRedHatサブスクリプションを導入

Oracle グリッド・インフラストラクチャ

バージョン19.18

RUパッチp34762026_190000_Linux-x86-64.zipを適用しました

Oracle Database

バージョン19.18

RUパッチp34765931_190000_Linux-x86-64.zipを適用しました

Oracle OPatch

バージョン 12.2.0.1.36

最新パッチ p6880880_190000_Linux-x86-64.zip

仮想的なニューヨークからロサンゼルスへの DR セットアップによる Oracle Data Guard 構成

データベース

DB_UNIQUE_NAME

Oracleネットサービス名

プライマリ

db1_NY

db1_NY.demo.netapp.com

物理スタンバイ

db1_LA

db1_LA.demo.netapp.com

導入検討の重要な要素

  • Oracle スタンバイ データベースFlexClone の仕組み。 AWS FSx ONTAP FlexClone は、書き込み可能な同じスタンバイデータベースボリュームの共有コピーを提供します。ボリュームのコピーは、実際には、クローン上で新しい書き込みが開始されるまで、元のデータ ブロックにリンクするポインタです。その後、 ONTAP は新しい書き込み用に新しいストレージ ブロックを割り当てます。すべての読み取り IO は、アクティブなレプリケーションの下で元のデータ ブロックによって処理されます。したがって、クローンのストレージ効率は非常に高く、新しい書き込み IO に対して最小限かつ増分的な新しいストレージ割り当てで、他の多くのユースケースに使用できます。これにより、Active Data Guard のストレージ フットプリントが大幅に削減され、ストレージ コストが大幅に削減されます。 NetApp、Oracle のパフォーマンスを高いレベルで維持するために、データベースがプライマリ ストレージからスタンバイ FSx ストレージに切り替わる場合、 FlexCloneアクティビティを最小限に抑えることを推奨しています。

  • *Oracle ソフトウェア要件*通常、フィジカルスタンバイデータベースは、Oracle Data Guard Standby-First Patch Applyプロセスが進行中でない限り(My Oracle Supportノート1265700.1に記載されているように)、パッチセット例外(PSE)、クリティカルパッチアップデート(CPU)、パッチセットアップデート(PSU)を含め、プライマリデータベースと同じデータベースホームバージョンである必要があります。"サポート"

  • *スタンバイ データベースのディレクトリ構造に関する考慮事項*可能であれば、プライマリ システムとスタンバイ システムのデータ ファイル、ログ ファイル、および制御ファイルの名前とパス名を同じにし、Optimal Flexible Architecture (OFA) 命名規則を使用する必要があります。スタンバイ データベース上のアーカイブ ディレクトリも、サイズや構造を含め、サイト間で同一である必要があります。この戦略により、バックアップ、スイッチオーバー、フェイルオーバーなどの他の操作でも同じ手順を実行できるようになり、メンテナンスの複雑さが軽減されます。

  • *強制ログモード。*スタンバイ データベースに伝播できないプライマリ データベースでのログに記録されない直接書き込みを防ぐには、スタンバイ作成用のデータ ファイルのバックアップを実行する前に、プライマリ データベースで FORCE LOGGING をオンにします。

  • *データベース ストレージ管理*操作を簡素化するために、Oracle Data Guard 構成で Oracle Automatic Storage Management (Oracle ASM) と Oracle Managed Files (OMF) を設定する場合は、プライマリ データベースとスタンバイ データベースで対称的に設定することをお勧めします。

  • *EC2 コンピューティングインスタンス。*これらのテストと検証では、Oracle データベース コンピューティング インスタンスとして AWS EC2 t2.xlarge インスタンスを使用しました。 NetApp、データベース ワークロードに最適化されているため、本番環境での Oracle のコンピューティング インスタンスとして M5 タイプの EC2 インスタンスを使用することを推奨しています。実際のワークロード要件に基づいて、vCPU の数と RAM の量に応じて EC2 インスタンスのサイズを適切に設定する必要があります。

  • *FSx ストレージ HA クラスターの単一またはマルチゾーン展開。*これらのテストと検証では、単一の AWS アベイラビリティーゾーンに FSx HA クラスターをデプロイしました。本番環境での導入では、 NetApp は2 つの異なるアベイラビリティ ゾーンに FSx HA ペアを導入することを推奨しています。 FSx クラスターは常に、アクティブ/パッシブ ファイル システムのペアで同期ミラーリングされた HA ペアでプロビジョニングされ、ストレージ レベルの冗長性を提供します。マルチゾーン展開により、単一の AWS ゾーンで障害が発生した場合でも高可用性がさらに強化されます。

  • FSx ストレージ クラスターのサイズ設定。 Amazon FSx ONTAPストレージファイルシステムは、最大 160,000 の生の SSD IOPS、最大 4GBps のスループット、最大 192TiB の容量を提供します。ただし、デプロイ時の実際の要件に基づいて、プロビジョニングされた IOPS、スループット、およびストレージ制限 (最小 1,024 GiB) の観点からクラスターのサイズを決定できます。アプリケーションの可用性に影響を与えることなく、容量を動的に調整できます。

ソリューションの展開

Data Guard をセットアップするための開始点として、VPC 内の AWS EC2 環境にプライマリ Oracle データベースがすでにデプロイされているものと想定されます。プライマリ データベースは、ストレージ管理用に Oracle ASM を使用して展開されます。 Oracle データファイル、ログファイル、制御ファイルなどのために、2 つの ASM ディスク グループ (+DATA と +LOGS) が作成されます。ASM を使用した AWS での Oracle のデプロイメントの詳細については、次の技術レポートを参照してください。

プライマリ Oracle データベースは、FSx ONTAPまたは AWS EC2 エコシステム内の任意のストレージ上で実行できます。次のセクションでは、ASM ストレージを備えたプライマリ EC2 DB インスタンスと ASM ストレージを備えたスタンバイ EC2 DB インスタンス間に Oracle Data Guard を設定するためのデプロイメント手順を段階的に説明します。

展開の前提条件

Details

展開には次の前提条件が必要です。

  1. AWS アカウントが設定され、必要な VPC とネットワークセグメントが AWS アカウント内に作成されています。

  2. AWS EC2 コンソールから、少なくとも 3 つの EC2 Linux インスタンスをデプロイする必要があります。1 つはプライマリ Oracle DB インスタンス、1 つはスタンバイ Oracle DB インスタンス、そしてレポート、開発、テストなどのためのクローンターゲット DB インスタンスです。環境設定の詳細については、前のセクションのアーキテクチャ図を参照してください。 AWSも確認しましょう"Linuxインスタンスのユーザーガイド"詳細についてはこちらをご覧ください。

  3. AWS EC2 コンソールから、 Amazon FSx ONTAPストレージ HA クラスターをデプロイして、Oracle スタンバイデータベースを格納する Oracle ボリュームをホストします。 FSxストレージの導入に慣れていない場合は、ドキュメントを参照してください。"FSx ONTAPファイルシステムの作成"ステップバイステップの手順については、こちらをご覧ください。

  4. ステップ2と3は、次のTerraform自動化ツールキットを使用して実行できます。このツールキットは、次の名前のEC2インスタンスを作成します。 ora_01 FSxファイルシステムは fsx_01。実行する前に、手順を注意深く確認し、環境に合わせて変数を変更してください。テンプレートは、独自の展開要件に合わせて簡単に変更できます。

    git clone https://github.com/NetApp-Automation/na_aws_fsx_ec2_deploy.git
メモ Oracle インストール ファイルをステージングするための十分なスペースを確保するために、EC2 インスタンスのルート ボリュームに少なくとも 50G が割り当てられていることを確認します。

Data Guard用のプライマリデータベースを準備する

Details

このデモでは、プライマリ EC2 DB インスタンスに db1 というプライマリ Oracle データベースをセットアップし、スタンドアロンの再起動構成で 2 つの ASM ディスク グループをセットアップしました。データ ファイルは ASM ディスク グループ +DATA に、フラッシュ リカバリ領域は ASM ディスク グループ +LOGS に含まれています。以下に、Data Guard のプライマリ データベースを設定するための詳細な手順を示します。すべての手順は、データベース所有者 (Oracle ユーザー) として実行する必要があります。

  1. プライマリ EC2 DB インスタンス ip-172-30-15-45 上のプライマリ データベース db1 構成。 ASM ディスク グループは、EC2 エコシステム内のあらゆるタイプのストレージに配置できます。

    [oracle@ip-172-30-15-45 ~]$ cat /etc/oratab

    # This file is used by ORACLE utilities.  It is created by root.sh
    # and updated by either Database Configuration Assistant while creating
    # a database or ASM Configuration Assistant while creating ASM instance.

    # A colon, ':', is used as the field terminator.  A new line terminates
    # the entry.  Lines beginning with a pound sign, '#', are comments.
    #
    # Entries are of the form:
    #   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
    #
    # The first and second fields are the system identifier and home
    # directory of the database respectively.  The third field indicates
    # to the dbstart utility that the database should , "Y", or should not,
    # "N", be brought up at system boot time.
    #
    # Multiple entries with the same $ORACLE_SID are not allowed.
    #
    #
    +ASM:/u01/app/oracle/product/19.0.0/grid:N
    db1:/u01/app/oracle/product/19.0.0/db1:N

    [oracle@ip-172-30-15-45 ~]$ /u01/app/oracle/product/19.0.0/grid/bin/crsctl stat res -t
    --------------------------------------------------------------------------------
    Name           Target  State        Server                   State details
    --------------------------------------------------------------------------------
    Local Resources
    --------------------------------------------------------------------------------
    ora.DATA.dg
                   ONLINE  ONLINE       ip-172-30-15-45          STABLE
    ora.LISTENER.lsnr
                   ONLINE  ONLINE       ip-172-30-15-45          STABLE
    ora.LOGS.dg
                   ONLINE  ONLINE       ip-172-30-15-45          STABLE
    ora.asm
                   ONLINE  ONLINE       ip-172-30-15-45          Started,STABLE
    ora.ons
                   OFFLINE OFFLINE      ip-172-30-15-45          STABLE
    --------------------------------------------------------------------------------
    Cluster Resources
    --------------------------------------------------------------------------------
    ora.cssd
          1        ONLINE  ONLINE       ip-172-30-15-45          STABLE
    ora.db1.db
          1        ONLINE  ONLINE       ip-172-30-15-45          Open,HOME=/u01/app/o
                                                                 racle/product/19.0.0
                                                                 /db1,STABLE
    ora.diskmon
          1        OFFLINE OFFLINE                               STABLE
    ora.driver.afd
          1        ONLINE  ONLINE       ip-172-30-15-45          STABLE
    ora.evmd
          1        ONLINE  ONLINE       ip-172-30-15-45          STABLE
    --------------------------------------------------------------------------------
  2. sqlplus から、プライマリでの強制ログ記録を有効にします。

    alter database force logging;
  3. sqlplus から、プライマリでフラッシュバックを有効にします。フラッシュバックを使用すると、フェイルオーバー後にプライマリ データベースをスタンバイとして簡単に復元できます。

    alter database flashback on;
  4. Oracle パスワード ファイルを使用して REDO トランスポート認証を構成します。設定されていない場合は orapwd ユーティリティを使用してプライマリで pwd ファイルを作成し、スタンバイ データベースの $ORACLE_HOME/dbs ディレクトリにコピーします。

  5. 現在のオンライン ログ ファイルと同じサイズのスタンバイ REDO ログをプライマリ DB に作成します。ログ グループは、オンライン ログ ファイル グループより 1 つ多くなります。プライマリ データベースは、必要に応じてすぐにスタンバイ ロールに移行し、REDO データの受信を開始できます。

    alter database add standby logfile thread 1 size 200M;
    Validate after standby logs addition:

    SQL> select group#, type, member from v$logfile;

        GROUP# TYPE    MEMBER
    ---------- ------- ------------------------------------------------------------
             3 ONLINE  +DATA/DB1/ONLINELOG/group_3.264.1145821513
             2 ONLINE  +DATA/DB1/ONLINELOG/group_2.263.1145821513
             1 ONLINE  +DATA/DB1/ONLINELOG/group_1.262.1145821513
             4 STANDBY +DATA/DB1/ONLINELOG/group_4.286.1146082751
             4 STANDBY +LOGS/DB1/ONLINELOG/group_4.258.1146082753
             5 STANDBY +DATA/DB1/ONLINELOG/group_5.287.1146082819
             5 STANDBY +LOGS/DB1/ONLINELOG/group_5.260.1146082821
             6 STANDBY +DATA/DB1/ONLINELOG/group_6.288.1146082825
             6 STANDBY +LOGS/DB1/ONLINELOG/group_6.261.1146082827
             7 STANDBY +DATA/DB1/ONLINELOG/group_7.289.1146082835
             7 STANDBY +LOGS/DB1/ONLINELOG/group_7.262.1146082835

    11 rows selected.
  6. sqlplus から、編集用に spfile から pfile を作成します。

    create pfile='/home/oracle/initdb1.ora' from spfile;
  7. pfile を修正し、次のパラメータを追加します。

    DB_NAME=db1
    DB_UNIQUE_NAME=db1_NY
    LOG_ARCHIVE_CONFIG='DG_CONFIG=(db1_NY,db1_LA)'
    LOG_ARCHIVE_DEST_1='LOCATION=USE_DB_RECOVERY_FILE_DEST VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=db1_NY'
    LOG_ARCHIVE_DEST_2='SERVICE=db1_LA ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=db1_LA'
    REMOTE_LOGIN_PASSWORDFILE=EXCLUSIVE
    FAL_SERVER=db1_LA
    STANDBY_FILE_MANAGEMENT=AUTO
  8. sqlplus から、/home/oracle ディレクトリ内の修正された pfile から ASM +DATA ディレクトリに spfile を作成します。

    create spfile='+DATA' from pfile='/home/oracle/initdb1.ora';
  9. +DATA ディスク グループの下に新しく作成された spfile を見つけます (必要に応じて asmcmd ユーティリティを使用します)。以下に示すように、srvctl を使用してグリッドを変更し、新しい spfile からデータベースを起動します。

    [oracle@ip-172-30-15-45 db1]$ srvctl config database -d db1
    Database unique name: db1
    Database name: db1
    Oracle home: /u01/app/oracle/product/19.0.0/db1
    Oracle user: oracle
    Spfile: +DATA/DB1/PARAMETERFILE/spfile.270.1145822903
    Password file:
    Domain: demo.netapp.com
    Start options: open
    Stop options: immediate
    Database role: PRIMARY
    Management policy: AUTOMATIC
    Disk Groups: DATA
    Services:
    OSDBA group:
    OSOPER group:
    Database instance: db1
    [oracle@ip-172-30-15-45 db1]$ srvctl modify database -d db1 -spfile +DATA/DB1/PARAMETERFILE/spfiledb1.ora
    [oracle@ip-172-30-15-45 db1]$ srvctl config database -d db1
    Database unique name: db1
    Database name: db1
    Oracle home: /u01/app/oracle/product/19.0.0/db1
    Oracle user: oracle
    Spfile: +DATA/DB1/PARAMETERFILE/spfiledb1.ora
    Password file:
    Domain: demo.netapp.com
    Start options: open
    Stop options: immediate
    Database role: PRIMARY
    Management policy: AUTOMATIC
    Disk Groups: DATA
    Services:
    OSDBA group:
    OSOPER group:
    Database instance: db1
  10. 名前解決のために db_unique_name を追加するように tnsnames.ora を変更します。

    # tnsnames.ora Network Configuration File: /u01/app/oracle/product/19.0.0/db1/network/admin/tnsnames.ora
    # Generated by Oracle configuration tools.

    db1_NY =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = ip-172-30-15-45.ec2.internal)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = db1)
        )
      )

    db1_LA =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = ip-172-30-15-67.ec2.internal)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = db1)
        )
      )

    LISTENER_DB1 =
      (ADDRESS = (PROTOCOL = TCP)(HOST = ip-172-30-15-45.ec2.internal)(PORT = 1521))
  11. プライマリ データベースのデータ ガード サービス名 db1_NY_DGMGRL.demo.netapp を listener.ora ファイルに追加します。

#Backup file is  /u01/app/oracle/crsdata/ip-172-30-15-45/output/listener.ora.bak.ip-172-30-15-45.oracle line added by Agent
# listener.ora Network Configuration File: /u01/app/oracle/product/19.0.0/grid/network/admin/listener.ora
# Generated by Oracle configuration tools.

LISTENER =
  (DESCRIPTION_LIST =
    (DESCRIPTION =
      (ADDRESS = (PROTOCOL = TCP)(HOST = ip-172-30-15-45.ec2.internal)(PORT = 1521))
      (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
    )
  )

SID_LIST_LISTENER =
  (SID_LIST =
    (SID_DESC =
      (GLOBAL_DBNAME = db1_NY_DGMGRL.demo.netapp.com)
      (ORACLE_HOME = /u01/app/oracle/product/19.0.0/db1)
      (SID_NAME = db1)
    )
  )

ENABLE_GLOBAL_DYNAMIC_ENDPOINT_LISTENER=ON              # line added by Agent
VALID_NODE_CHECKING_REGISTRATION_LISTENER=ON            # line added by Agent
  1. srvctl を使用してデータベースをシャットダウンして再起動し、データ ガード パラメータがアクティブになっていることを確認します。

    srvctl stop database -d db1
    srvctl start database -d db1

これで、Data Guard のプライマリ データベースのセットアップが完了します。

スタンバイデータベースを準備し、Data Guardをアクティブ化する

Details

Oracle Data Guard では、プライマリ EC2 DB インスタンスと一致させるために、スタンバイ EC2 DB インスタンス上の OS カーネル構成とパッチセットを含む Oracle ソフトウェア スタックが必要です。管理を容易にし、簡素化するために、スタンバイ EC2 DB インスタンスのデータベース ストレージ構成は、ASM ディスク グループの名前、数、サイズなど、プライマリ EC2 DB インスタンスと一致させるのが理想的です。以下は、Data Guard のスタンバイ EC2 DB インスタンスを設定するための詳細な手順です。すべてのコマンドは Oracle 所有者のユーザー ID として実行する必要があります。

  1. まず、プライマリ EC2 インスタンス上のプライマリ データベースの構成を確認します。このデモでは、スタンドアロンの再起動構成で、2 つの ASM ディスク グループ +DATA と +LOGS を使用して、プライマリ EC2 DB インスタンス上に db1 というプライマリ Oracle データベースをセットアップしました。プライマリ ASM ディスク グループは、EC2 エコシステム内の任意のタイプのストレージ上に配置できます。

  2. ドキュメントの手順に従う"TR-4965: AWS FSx/EC2 における iSCSI/ASM を使用した Oracle データベースの導入と保護"プライマリ データベースと一致するように、スタンバイ EC2 DB インスタンスにグリッドと Oracle をインストールして構成します。データベース ストレージは、プライマリ EC2 DB インスタンスと同じストレージ容量を持つ FSx ONTAPからスタンバイ EC2 DB インスタンスにプロビジョニングおよび割り当てられる必要があります。

    メモ ステップ10で停止 `Oracle database installation`セクション。スタンバイ データベースは、dbca データベース複製機能を使用してプライマリ データベースからインスタンス化されます。
  3. Oracle ソフトウェアをインストールして構成したら、スタンバイ $ORACLE_HOME dbs ディレクトリから、プライマリ データベースの Oracle パスワードをコピーします。

    scp oracle@172.30.15.45:/u01/app/oracle/product/19.0.0/db1/dbs/orapwdb1 .
  4. 次のエントリを含む tnsnames.ora ファイルを作成します。

    # tnsnames.ora Network Configuration File: /u01/app/oracle/product/19.0.0/db1/network/admin/tnsnames.ora
    # Generated by Oracle configuration tools.

    db1_NY =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = ip-172-30-15-45.ec2.internal)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = db1)
        )
      )

    db1_LA =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = ip-172-30-15-67.ec2.internal)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = db1)
        )
      )
  5. DB データ ガード サービス名を listener.ora ファイルに追加します。

    #Backup file is  /u01/app/oracle/crsdata/ip-172-30-15-67/output/listener.ora.bak.ip-172-30-15-67.oracle line added by Agent
    # listener.ora Network Configuration File: /u01/app/oracle/product/19.0.0/grid/network/admin/listener.ora
    # Generated by Oracle configuration tools.

    LISTENER =
      (DESCRIPTION_LIST =
        (DESCRIPTION =
          (ADDRESS = (PROTOCOL = TCP)(HOST = ip-172-30-15-67.ec2.internal)(PORT = 1521))
          (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
        )
      )

    SID_LIST_LISTENER =
      (SID_LIST =
        (SID_DESC =
          (GLOBAL_DBNAME = db1_LA_DGMGRL.demo.netapp.com)
          (ORACLE_HOME = /u01/app/oracle/product/19.0.0/db1)
          (SID_NAME = db1)
        )
      )

    ENABLE_GLOBAL_DYNAMIC_ENDPOINT_LISTENER=ON              # line added by Agent
    VALID_NODE_CHECKING_REGISTRATION_LISTENER=ON            # line added by Agent
  6. Oracle ホームとパスを設定します。

    export ORACLE_HOME=/u01/app/oracle/product/19.0.0/db1
    export PATH=$PATH:$ORACLE_HOME/bin
  7. dbca を使用して、プライマリ データベース db1 からスタンバイ データベースをインスタンス化します。

    [oracle@ip-172-30-15-67 bin]$ dbca -silent -createDuplicateDB -gdbName db1 -primaryDBConnectionString ip-172-30-15-45.ec2.internal:1521/db1_NY.demo.netapp.com -sid db1 -initParams fal_server=db1_NY -createAsStandby -dbUniqueName db1_LA
    Enter SYS user password:

    Prepare for db operation
    22% complete
    Listener config step
    44% complete
    Auxiliary instance creation
    67% complete
    RMAN duplicate
    89% complete
    Post duplicate database operations
    100% complete

    Look at the log file "/u01/app/oracle/cfgtoollogs/dbca/db1_LA/db1_LA.log" for further details.
  8. 複製されたスタンバイ データベースを検証します。新しく複製されたスタンバイ データベースは、最初は READ ONLY モードで開かれます。

    [oracle@ip-172-30-15-67 bin]$ export ORACLE_SID=db1
    [oracle@ip-172-30-15-67 bin]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Wed Aug 30 18:25:46 2023
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode from v$database;

    NAME      OPEN_MODE
    --------- --------------------
    DB1       READ ONLY

    SQL> show parameter name

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    cdb_cluster_name                     string
    cell_offloadgroup_name               string
    db_file_name_convert                 string
    db_name                              string      db1
    db_unique_name                       string      db1_LA
    global_names                         boolean     FALSE
    instance_name                        string      db1
    lock_name_space                      string
    log_file_name_convert                string
    pdb_file_name_convert                string
    processor_group_name                 string

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    service_names                        string      db1_LA.demo.netapp.com
    SQL>
    SQL> show parameter log_archive_config

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    log_archive_config                   string      DG_CONFIG=(db1_NY,db1_LA)
    SQL> show parameter fal_server

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    fal_server                           string      db1_NY

    SQL> select name from v$datafile;

    NAME
    --------------------------------------------------------------------------------
    +DATA/DB1_LA/DATAFILE/system.261.1146248215
    +DATA/DB1_LA/DATAFILE/sysaux.262.1146248231
    +DATA/DB1_LA/DATAFILE/undotbs1.263.1146248247
    +DATA/DB1_LA/03C5C01A66EE9797E0632D0F1EAC5F59/DATAFILE/system.264.1146248253
    +DATA/DB1_LA/03C5C01A66EE9797E0632D0F1EAC5F59/DATAFILE/sysaux.265.1146248261
    +DATA/DB1_LA/DATAFILE/users.266.1146248267
    +DATA/DB1_LA/03C5C01A66EE9797E0632D0F1EAC5F59/DATAFILE/undotbs1.267.1146248269
    +DATA/DB1_LA/03C5EFD07C41A1FAE0632D0F1EAC9BD8/DATAFILE/system.268.1146248271
    +DATA/DB1_LA/03C5EFD07C41A1FAE0632D0F1EAC9BD8/DATAFILE/sysaux.269.1146248279
    +DATA/DB1_LA/03C5EFD07C41A1FAE0632D0F1EAC9BD8/DATAFILE/undotbs1.270.1146248285
    +DATA/DB1_LA/03C5EFD07C41A1FAE0632D0F1EAC9BD8/DATAFILE/users.271.1146248293

    NAME
    --------------------------------------------------------------------------------
    +DATA/DB1_LA/03C5F0DDF35CA2B6E0632D0F1EAC8B6B/DATAFILE/system.272.1146248295
    +DATA/DB1_LA/03C5F0DDF35CA2B6E0632D0F1EAC8B6B/DATAFILE/sysaux.273.1146248301
    +DATA/DB1_LA/03C5F0DDF35CA2B6E0632D0F1EAC8B6B/DATAFILE/undotbs1.274.1146248309
    +DATA/DB1_LA/03C5F0DDF35CA2B6E0632D0F1EAC8B6B/DATAFILE/users.275.1146248315
    +DATA/DB1_LA/03C5F1C9B142A2F1E0632D0F1EACF21A/DATAFILE/system.276.1146248317
    +DATA/DB1_LA/03C5F1C9B142A2F1E0632D0F1EACF21A/DATAFILE/sysaux.277.1146248323
    +DATA/DB1_LA/03C5F1C9B142A2F1E0632D0F1EACF21A/DATAFILE/undotbs1.278.1146248331
    +DATA/DB1_LA/03C5F1C9B142A2F1E0632D0F1EACF21A/DATAFILE/users.279.1146248337

    19 rows selected.

    SQL> select name from v$controlfile;

    NAME
    --------------------------------------------------------------------------------
    +DATA/DB1_LA/CONTROLFILE/current.260.1146248209
    +LOGS/DB1_LA/CONTROLFILE/current.257.1146248209

    SQL> select name from v$tempfile;

    NAME
    --------------------------------------------------------------------------------
    +DATA/DB1_LA/TEMPFILE/temp.287.1146248371
    +DATA/DB1_LA/03C5C01A66EE9797E0632D0F1EAC5F59/TEMPFILE/temp.288.1146248375
    +DATA/DB1_LA/03C5EFD07C41A1FAE0632D0F1EAC9BD8/TEMPFILE/temp.290.1146248463
    +DATA/DB1_LA/03C5F0DDF35CA2B6E0632D0F1EAC8B6B/TEMPFILE/temp.291.1146248463
    +DATA/DB1_LA/03C5F1C9B142A2F1E0632D0F1EACF21A/TEMPFILE/temp.292.1146248463

    SQL> select group#, type, member from v$logfile order by 2, 1;

        GROUP# TYPE    MEMBER
    ---------- ------- ------------------------------------------------------------
             1 ONLINE  +LOGS/DB1_LA/ONLINELOG/group_1.259.1146248349
             1 ONLINE  +DATA/DB1_LA/ONLINELOG/group_1.280.1146248347
             2 ONLINE  +DATA/DB1_LA/ONLINELOG/group_2.281.1146248351
             2 ONLINE  +LOGS/DB1_LA/ONLINELOG/group_2.258.1146248353
             3 ONLINE  +DATA/DB1_LA/ONLINELOG/group_3.282.1146248355
             3 ONLINE  +LOGS/DB1_LA/ONLINELOG/group_3.260.1146248355
             4 STANDBY +DATA/DB1_LA/ONLINELOG/group_4.283.1146248357
             4 STANDBY +LOGS/DB1_LA/ONLINELOG/group_4.261.1146248359
             5 STANDBY +DATA/DB1_LA/ONLINELOG/group_5.284.1146248361
             5 STANDBY +LOGS/DB1_LA/ONLINELOG/group_5.262.1146248363
             6 STANDBY +LOGS/DB1_LA/ONLINELOG/group_6.263.1146248365
             6 STANDBY +DATA/DB1_LA/ONLINELOG/group_6.285.1146248365
             7 STANDBY +LOGS/DB1_LA/ONLINELOG/group_7.264.1146248369
             7 STANDBY +DATA/DB1_LA/ONLINELOG/group_7.286.1146248367

    14 rows selected.

    SQL> select name, open_mode from v$database;

    NAME      OPEN_MODE
    --------- --------------------
    DB1       READ ONLY
  9. スタンバイデータベースを再起動します `mount`ステージングし、次のコマンドを実行して、スタンバイ データベースの管理リカバリをアクティブ化します。

    alter database recover managed standby database disconnect from session;
    SQL> shutdown immediate;
    Database closed.
    Database dismounted.
    ORACLE instance shut down.
    SQL> startup mount;
    ORACLE instance started.

    Total System Global Area 8053062944 bytes
    Fixed Size                  9182496 bytes
    Variable Size            1291845632 bytes
    Database Buffers         6744440832 bytes
    Redo Buffers                7593984 bytes
    Database mounted.
    SQL> alter database recover managed standby database disconnect from session;

    Database altered.
  10. スタンバイ データベースのリカバリ ステータスを検証します。注意してください `recovery logmerger`で `APPLYING_LOG`アクション。

    SQL> SELECT ROLE, THREAD#, SEQUENCE#, ACTION FROM V$DATAGUARD_PROCESS;

    ROLE                        THREAD#  SEQUENCE# ACTION
    ------------------------ ---------- ---------- ------------
    recovery apply slave              0          0 IDLE
    recovery apply slave              0          0 IDLE
    recovery apply slave              0          0 IDLE
    recovery apply slave              0          0 IDLE
    recovery logmerger                1         30 APPLYING_LOG
    RFS ping                          1         30 IDLE
    RFS async                         1         30 IDLE
    archive redo                      0          0 IDLE
    archive redo                      0          0 IDLE
    archive redo                      0          0 IDLE
    gap manager                       0          0 IDLE

    ROLE                        THREAD#  SEQUENCE# ACTION
    ------------------------ ---------- ---------- ------------
    managed recovery                  0          0 IDLE
    redo transport monitor            0          0 IDLE
    log writer                        0          0 IDLE
    archive local                     0          0 IDLE
    redo transport timer              0          0 IDLE

    16 rows selected.

    SQL>

これにより、管理されたスタンバイ リカバリが有効になった状態で、プライマリからスタンバイへの db1 の Data Guard 保護のセットアップが完了します。

Data Guard Brokerのセットアップ

Details

Oracle Data Guard Broker は、Oracle Data Guard 構成の作成、保守、監視を自動化および一元化する分散管理フレームワークです。次のセクションでは、Data Guard 環境を管理するために Data Guard Broker を設定する方法を説明します。

  1. sqlplus 経由で次のコマンドを使用して、プライマリ データベースとスタンバイ データベースの両方でデータ ガード ブローカーを起動します。

    alter system set dg_broker_start=true scope=both;
  2. プライマリ データベースから、SYSDBA として Data Guard Borker に接続します。

    [oracle@ip-172-30-15-45 db1]$ dgmgrl sys@db1_NY
    DGMGRL for Linux: Release 19.0.0.0.0 - Production on Wed Aug 30 19:34:14 2023
    Version 19.18.0.0.0

    Copyright (c) 1982, 2019, Oracle and/or its affiliates.  All rights reserved.

    Welcome to DGMGRL, type "help" for information.
    Password:
    Connected to "db1_NY"
    Connected as SYSDBA.
  3. Data Guard Broker 構成を作成して有効にします。

    DGMGRL> create configuration dg_config as primary database is db1_NY connect identifier is db1_NY;
    Configuration "dg_config" created with primary database "db1_ny"
    DGMGRL> add database db1_LA as connect identifier is db1_LA;
    Database "db1_la" added
    DGMGRL> enable configuration;
    Enabled.
    DGMGRL> show configuration;

    Configuration - dg_config

      Protection Mode: MaxPerformance
      Members:
      db1_ny - Primary database
        db1_la - Physical standby database

    Fast-Start Failover:  Disabled

    Configuration Status:
    SUCCESS   (status updated 28 seconds ago)
  4. Data Guard Broker 管理フレームワーク内でデータベースのステータスを検証します。

    DGMGRL> show database db1_ny;

    Database - db1_ny

      Role:               PRIMARY
      Intended State:     TRANSPORT-ON
      Instance(s):
        db1

    Database Status:
    SUCCESS

    DGMGRL> show database db1_la;

    Database - db1_la

      Role:               PHYSICAL STANDBY
      Intended State:     APPLY-ON
      Transport Lag:      0 seconds (computed 1 second ago)
      Apply Lag:          0 seconds (computed 1 second ago)
      Average Apply Rate: 2.00 KByte/s
      Real Time Query:    OFF
      Instance(s):
        db1

    Database Status:
    SUCCESS

    DGMGRL>

障害が発生した場合、Data Guard Broker を使用してプライマリ データベースをスタンバイに瞬時にフェイルオーバーできます。

他のユースケース用にスタンバイ データベースをクローンする

Details

Data Guard の AWS FSx ONTAPにスタンバイデータベースをステージングする主な利点は、最小限の追加ストレージ投資で、FlexCloned を使用して他の多くのユースケースに対応できることです。次のセクションでは、 NetApp SnapCenterツールを使用して、DEV、TEST、REPORT などの他の目的で、FSx ONTAPにマウントされリカバリ中のスタンバイ データベース ボリュームのスナップショットを作成し、クローンを作成する方法を説明します。

以下は、 SnapCenterを使用して Data Guard の管理対象フィジカル スタンバイ データベースから READ/WRITE データベースをクローンするための高レベルの手順です。 SnapCenterのセットアップと構成方法の詳細については、以下を参照してください。"SnapCenterを使用したハイブリッド クラウド データベース ソリューション"関連する Oracle セクション。

  1. まず、テスト テーブルを作成し、プライマリ データベースのテスト テーブルに行を挿入します。次に、トランザクションがスタンバイまで通過し、最終的にクローンまで到達するかどうかを検証します。

    [oracle@ip-172-30-15-45 db1]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Thu Aug 31 16:35:53 2023
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> alter session set container=db1_pdb1;

    Session altered.

    SQL> create table test(
      2  id integer,
      3  dt timestamp,
      4  event varchar(100));

    Table created.

    SQL> insert into test values(1, sysdate, 'a test transaction on primary database db1 and ec2 db host: ip-172-30-15-45.ec2.internal');

    1 row created.

    SQL> commit;

    Commit complete.

    SQL> select * from test;

            ID
    ----------
    DT
    ---------------------------------------------------------------------------
    EVENT
    --------------------------------------------------------------------------------
             1
    31-AUG-23 04.49.29.000000 PM
    a test transaction on primary database db1 and ec2 db host: ip-172-30-15-45.ec2.
    internal

    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    db1
    ip-172-30-15-45.ec2.internal
  2. FSxストレージクラスターを追加する `Storage Systems`FSx クラスタ管理 IP と fsxadmin 資格情報を使用してSnapCenterにアクセスします。

    GUI でこの手順を示すスクリーンショット。

  3. AWS ec2-user を追加する Credential`で `Settings

    GUI でこの手順を示すスクリーンショット。

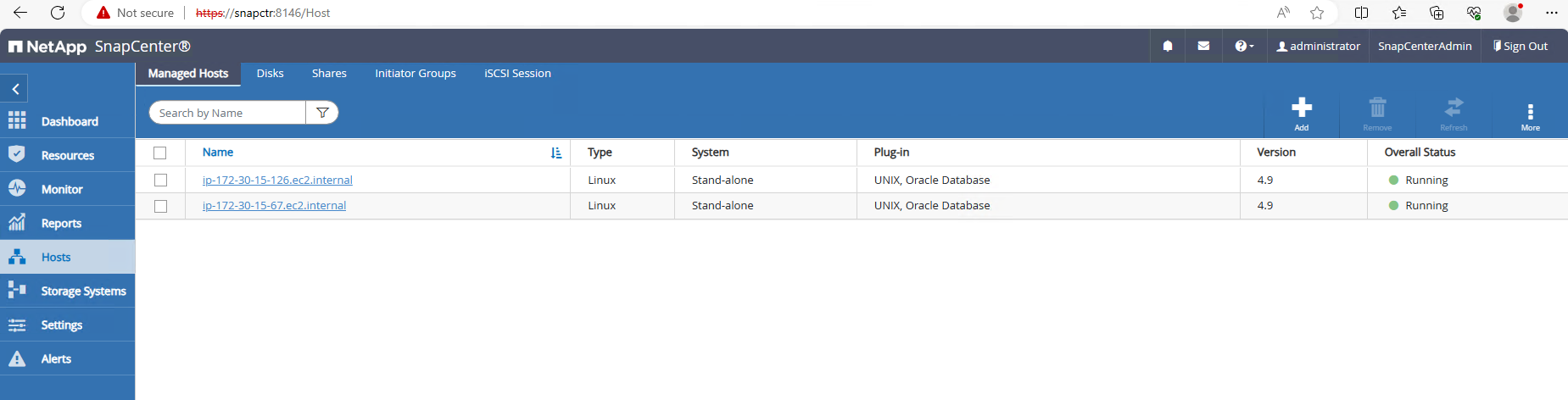

  4. スタンバイEC2 DBインスタンスを追加し、EC2 DBインスタンスのクローンを作成して Hosts

    GUI でこの手順を示すスクリーンショット。

    メモ クローン EC2 DB インスタンスには、同様の Oracle ソフトウェア スタックがインストールおよび設定されている必要があります。私たちのテストケースでは、グリッド インフラストラクチャと Oracle 19C はインストールおよび構成されましたが、データベースは作成されていません。
  5. オフライン/マウントの完全データベース バックアップに合わせてカスタマイズされたバックアップ ポリシーを作成します。

    GUI でこの手順を示すスクリーンショット。

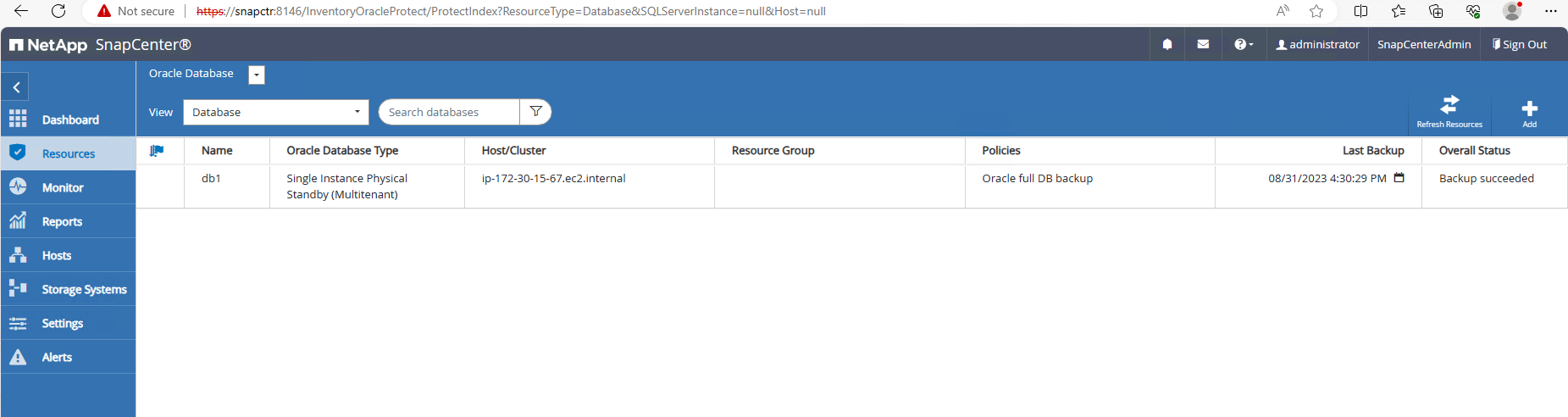

  6. スタンバイデータベースを保護するためにバックアップポリシーを適用する `Resources`タブ。

    GUI でこの手順を示すスクリーンショット。

  7. データベース名をクリックすると、データベースのバックアップ ページが開きます。データベースクローンに使用するバックアップを選択し、クリックします。 `Clone`クローンワークフローを起動するボタン。

    GUI でこの手順を示すスクリーンショット。

  8. 選択 `Complete Database Clone`クローンインスタンスの SID に名前を付けます。

    GUI でこの手順を示すスクリーンショット。

  9. スタンバイ DB からクローンされたデータベースをホストするクローン ホストを選択します。データ ファイル、制御ファイル、および REDO ログについてはデフォルトを受け入れます。スタンバイ データベースのディスク グループに対応する 2 つの ASM ディスク グループがクローン ホスト上に作成されます。

    GUI でこの手順を示すスクリーンショット。

  10. OS ベースの認証にはデータベース資格情報は必要ありません。 Oracle ホームの設定を、クローン EC2 データベース インスタンスで構成されているものと一致させます。

    GUI でこの手順を示すスクリーンショット。

  11. 必要に応じてクローン データベース パラメータを変更し、クローン前に実行するスクリプトがあれば指定します。

    GUI でこの手順を示すスクリーンショット。

  12. クローン後に実行する SQL を入力します。デモでは、dev/test/report データベースのデータベース アーカイブ モードをオフにするコマンドを実行しました。

    GUI でこの手順を示すスクリーンショット。

  13. 必要に応じて電子メール通知を設定します。

    GUI でこの手順を示すスクリーンショット。

  14. 概要を確認し、クリック `Finish`クローンを開始します。

    GUI でこの手順を示すスクリーンショット。

  15. クローンジョブを監視する `Monitor`タブ。データベース ボリューム サイズが約 300 GB のデータベースのクローン作成には約 8 分かかりました。

    GUI でこの手順を示すスクリーンショット。

  16. SnapCenterからクローンデータベースを検証します。これはすぐに登録されます。 `Resources`クローン操作直後のタブ。

    GUI でこの手順を示すスクリーンショット。

  17. クローン EC2 インスタンスからクローン データベースをクエリします。プライマリ データベースで発生したテスト トランザクションがクローン データベースまで渡されたことを検証しました。

    [oracle@ip-172-30-15-126 ~]$ export ORACLE_HOME=/u01/app/oracle/product/19.0.0/dev
    [oracle@ip-172-30-15-126 ~]$ export ORACLE_SID=db1dev
    [oracle@ip-172-30-15-126 ~]$ export PATH=$PATH:$ORACLE_HOME/bin
    [oracle@ip-172-30-15-126 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Wed Sep 6 16:41:41 2023
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode, log_mode from v$database;

    NAME      OPEN_MODE            LOG_MODE
    --------- -------------------- ------------
    DB1DEV    READ WRITE           NOARCHIVELOG

    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    db1dev
    ip-172-30-15-126.ec2.internal

    SQL> alter session set container=db1_pdb1;

    Session altered.

    SQL> select * from test;

            ID
    ----------
    DT
    ---------------------------------------------------------------------------
    EVENT
    --------------------------------------------------------------------------------
             1
    31-AUG-23 04.49.29.000000 PM
    a test transaction on primary database db1 and ec2 db host: ip-172-30-15-45.ec2.
    internal


    SQL>

これにより、DEV、TEST、REPORT、またはその他のユースケース向けの FSx ストレージ上の Data Guard のスタンバイ データベースからの新しい Oracle データベースのクローン作成と検証が完了します。 Data Guard では、同じスタンバイ データベースから複数の Oracle データベースのクローンを作成できます。

詳細情報の入手方法

このドキュメントに記載されている情報の詳細については、次のドキュメントや Web サイトを参照してください。
