VIワークロードドメインに補助ストレージとしてNVMe over TCPを追加する

08/18/2025 共同作成者

このユースケースでは、 ONTAP Tools for VMware を使用して、NVMe over TCP (NVMe/TCP) を VMware Cloud Foundation (VCF) 仮想インフラストラクチャ (VI) ワークロードドメインの補助ストレージとして構成する手順について説明します。この手順では、NVMe/TCP 対応のストレージ仮想マシン (SVM) のセットアップ、NVMe 名前空間の作成、ESXi ホストネットワークの構成、および VMFS データストアの展開についてまとめています。

NVMe over TCPの利点

高性能: 低レイテンシと高データ転送速度で優れたパフォーマンスを実現します。これは、要求の厳しいアプリケーションや大規模なデータ操作にとって非常に重要です。

スケーラビリティ: スケーラブルな構成をサポートし、IT 管理者はデータ要件の増大に応じてインフラストラクチャをシームレスに拡張できます。

コスト効率が高い: 標準のイーサネットスイッチ上で実行され、TCP データグラム内にカプセル化されます。実装に特別な機器は必要ありません。

NVMeの利点の詳細については、以下を参照してください。 "NVME とは何ですか?"

シナリオの概要

このシナリオでは、次の大まかな手順について説明します。

NVMe/TCP トラフィック用の論理インターフェイス (LIF) を備えたストレージ仮想マシン (SVM) を作成します。
VI ワークロードドメイン上の iSCSI ネットワーク用の分散ポートグループを作成します。
VI ワークロードドメインの ESXi ホスト上に iSCSI 用の vmkernel アダプタを作成します。
ESXi ホストに NVMe/TCP アダプターを追加します。
NVMe/TCP データストアをデプロイします。

前提条件

このシナリオには、次のコンポーネントと構成が必要です。

ストレージトラフィック専用のイーサネットスイッチ上に物理データポートを備えたONTAP AFFまたはASAストレージシステム。
VCF 管理ドメインの展開が完了し、vSphere クライアントにアクセスできるようになりました。
VI ワークロードドメインは以前にデプロイされています。

NetApp は、NVMe/TCP に完全に冗長化されたネットワーク設計を推奨しています。次の図は、ストレージシステム、スイッチ、ネットワークアダプタ、およびホストシステムにフォールトトレランスを提供する冗長構成の例を示しています。 NetAppを参照してください"SAN構成に関するリファレンス"追加情報については。

NVMe-tcp ネットワーク設計

複数のパスにわたるマルチパスとフェイルオーバーのために、 NetApp、NVMe/TCP 構成のすべての SVM に対して、個別のイーサネットネットワーク内のストレージノードごとに少なくとも 2 つの LIF を用意することを推奨しています。

このドキュメントでは、新しい SVM を作成し、IP アドレス情報を指定して NVMe/TCP トラフィック用の複数の LIF を作成するプロセスについて説明します。既存のSVMに新しいLIFを追加するには、"LIF（ネットワークインターフェイス）の作成" 。

ONTAPストレージシステムのNVMe設計に関する考慮事項の詳細については、以下を参照してください。"NVMeの構成、サポート、制限事項" 。

展開手順

NVMe/TCP を使用して VCF ワークロードドメインに VMFS データストアを作成するには、次の手順を実行します。

ONTAPストレージシステムに SVM、LIF、NVMe 名前空間を作成する

次の手順はONTAP System Manager で実行されます。

ストレージVMとLIFを作成する

NVMe/TCP トラフィック用の複数の LIF とともに SVM を作成するには、次の手順を実行します。

ONTAP System Manager から、左側のメニューの Storage VMs に移動し、+ Add をクリックして開始します。
ストレージ VM の追加 ウィザードで、SVM の名前を入力し、IP スペース を選択して、アクセスプロトコル の下にある NVMe タブをクリックし、NVMe/TCP を有効にする チェックボックスをオンにします。

ネットワークインターフェイス セクションで、最初の LIF の IP アドレス、サブネットマスク、および ブロードキャストドメインとポート を入力します。後続の LIF については、チェックボックスを有効にして、残りのすべての LIF で共通の設定を使用するか、個別の設定を使用するかを選択できます。

LIFのネットワーク情報を入力します

ストレージ VM 管理アカウント (マルチテナント環境の場合) を有効にするかどうかを選択し、[保存] をクリックして SVM を作成します。

NVMe名前空間を作成する

NVMe 名前空間は、iSCSI または FC の LUN に類似しています。 vSphere Client から VMFS データストアを展開する前に、NVMe 名前空間を作成する必要があります。 NVMe 名前空間を作成するには、まずクラスタ内の各 ESXi ホストから NVMe 修飾名 (NQN) を取得する必要があります。 NQN は、ネームスペースのアクセス制御を提供するためにONTAPによって使用されます。

NVMe 名前空間を作成するには、次の手順を実行します。

クラスター内の ESXi ホストとの SSH セッションを開き、その NQN を取得します。 CLI から次のコマンドを使用します。
```
esxcli nvme info get
```
次のような出力が表示されます。
```
Host NQN: nqn.2014-08.com.netapp.sddc:nvme:vcf-wkld-esx01
```
クラスタ内の各ESXiホストのNQNを記録します。

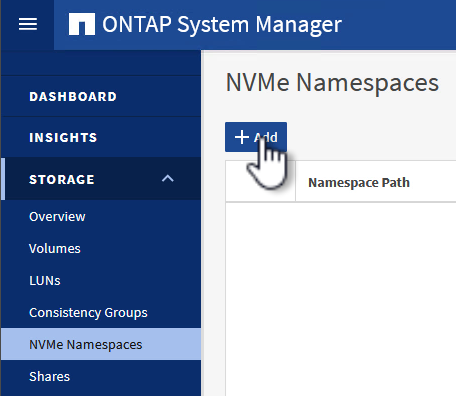

ONTAP System Manager から、左側のメニューの NVMe Namespaces に移動し、+ Add をクリックして開始します。
NVMe 名前空間の追加 ページで、名前のプレフィックス、作成する名前空間の数、名前空間のサイズ、名前空間にアクセスするホストオペレーティングシステムを入力します。 ホスト NQN セクションで、名前空間にアクセスする ESXi ホストから以前に収集された NQN のコンマ区切りリストを作成します。

スナップショット保護ポリシーなどの追加項目を構成するには、[その他のオプション] をクリックします。最後に、「保存」をクリックして NVMe 名前空間を作成します。

+ +追加をクリックしてNVMe名前空間を作成します

ESXiホストでネットワークとNVMeソフトウェアアダプタを設定する

次の手順は、vSphere クライアントを使用して VI ワークロードドメインクラスタで実行されます。この場合、vCenter Single Sign-On が使用されているため、vSphere クライアントは管理ドメインとワークロードドメインの両方で共通になります。

NVME/TCPトラフィック用の分散ポートグループを作成する

各 NVMe/TCP ネットワークに新しい分散ポートグループを作成するには、次の手順を実行します。

vSphere クライアントから、ワークロードドメインの インベントリ > ネットワーク に移動します。既存の分散スイッチに移動し、*新しい分散ポートグループ…*を作成するアクションを選択します。
新しい分散ポートグループ ウィザードで、新しいポートグループの名前を入力し、次へをクリックして続行します。
*設定の構成*ページですべての設定を入力します。 VLAN が使用されている場合は、正しい VLAN ID を必ず指定してください。続行するには、[次へ] をクリックします。
*完了準備完了*ページで変更を確認し、*完了*をクリックして新しい分散ポートグループを作成します。
このプロセスを繰り返して、使用されている 2 番目の NVMe/TCP ネットワークの分散ポートグループを作成し、正しい VLAN ID を入力したことを確認します。
両方のポートグループが作成されたら、最初のポートグループに移動し、[設定の編集…] アクションを選択します。

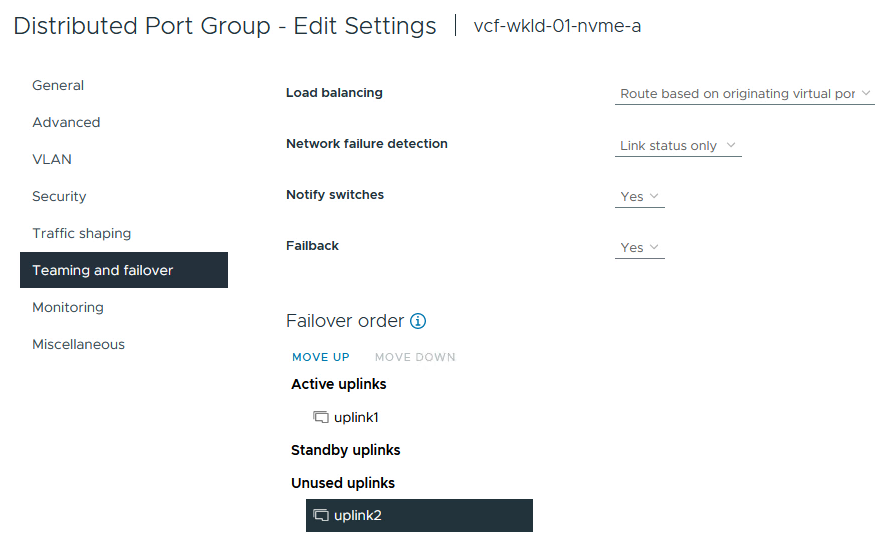

分散ポートグループ - 設定の編集 ページで、左側のメニューの チーミングとフェイルオーバー に移動し、 uplink2 をクリックして 未使用のアップリンク まで下に移動します。
2 番目の NVMe/TCP ポートグループに対してこの手順を繰り返します。ただし、今回は uplink1 を Unused uplinks まで下に移動します。

各ESXiホストにVMkernelアダプタを作成する

ワークロードドメイン内の各 ESXi ホストでこのプロセスを繰り返します。

vSphere クライアントから、ワークロードドメインインベントリ内の ESXi ホストの 1 つに移動します。 *構成*タブから*VMkernelアダプタ*を選択し、*ネットワークの追加…*をクリックして開始します。
接続タイプの選択 ウィンドウで VMkernel ネットワークアダプタ を選択し、次へをクリックして続行します。
ターゲットデバイスの選択 ページで、以前に作成した iSCSI の分散ポートグループの 1 つを選択します。
ポートプロパティ ページで、NVMe over TCP のボックスをクリックし、次へをクリックして続行します。

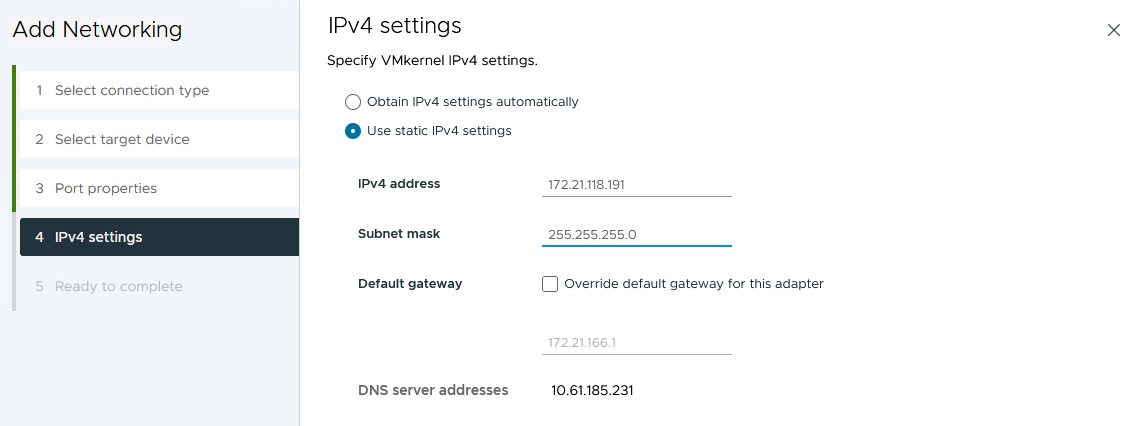

IPv4 設定 ページで、IP アドレス、サブネットマスク を入力し、新しいゲートウェイ IP アドレスを指定します (必要な場合のみ)。続行するには、[次へ] をクリックします。
*準備完了*ページで選択内容を確認し、*完了*をクリックして VMkernel アダプタを作成します。
このプロセスを繰り返して、2 番目の iSCSI ネットワーク用の VMkernel アダプタを作成します。

NVMe over TCPアダプタを追加する

ワークロードドメインクラスタ内の各 ESXi ホストには、ストレージトラフィック専用の確立された NVMe/TCP ネットワークごとに NVMe over TCP ソフトウェアアダプタがインストールされている必要があります。

NVMe over TCP アダプターをインストールし、NVMe コントローラーを検出するには、次の手順を実行します。

vSphere クライアントで、ワークロードドメインクラスタ内の ESXi ホストの 1 つに移動します。 *構成*タブからメニューの*ストレージアダプタ*をクリックし、*ソフトウェアアダプタの追加*ドロップダウンメニューから*NVMe over TCP アダプタの追加*を選択します。
ソフトウェア NVMe over TCP アダプターの追加 ウィンドウで、物理ネットワークアダプター ドロップダウンメニューにアクセスし、NVMe アダプターを有効にする正しい物理ネットワークアダプターを選択します。
NVMe over TCP トラフィックに割り当てられた 2 番目のネットワークに対してこのプロセスを繰り返し、正しい物理アダプターを割り当てます。
新しくインストールされた NVMe over TCP アダプターの 1 つを選択し、[コントローラー] タブで [コントローラーの追加*] を選択します。
コントローラーの追加 ウィンドウで、自動タブを選択し、次の手順を実行します。
- この NVMe over TCP アダプタに割り当てられた物理アダプタと同じネットワーク上の SVM 論理インターフェイスの 1 つに IP アドレスを入力します。
- *コントローラーの検出*ボタンをクリックします。
- 検出されたコントローラのリストから、この NVMe over TCP アダプタと一致するネットワークアドレスを持つ 2 つのコントローラのチェックボックスをクリックします。
- 選択したコントローラーを追加するには、[OK] ボタンをクリックします。
数秒後、NVMe 名前空間が [デバイス] タブに表示されます。
この手順を繰り返して、NVMe/TCP トラフィック用に確立された 2 番目のネットワークの NVMe over TCP アダプターを作成します。

NVMe over TCPデータストアを展開する

NVMe 名前空間に VMFS データストアを作成するには、次の手順を実行します。

vSphere クライアントで、ワークロードドメインクラスタ内の ESXi ホストの 1 つに移動します。 アクション メニューから ストレージ > 新しいデータストア… を選択します。
*新しいデータストア*ウィザードで、タイプとして*VMFS*を選択します。続行するには、[次へ] をクリックします。

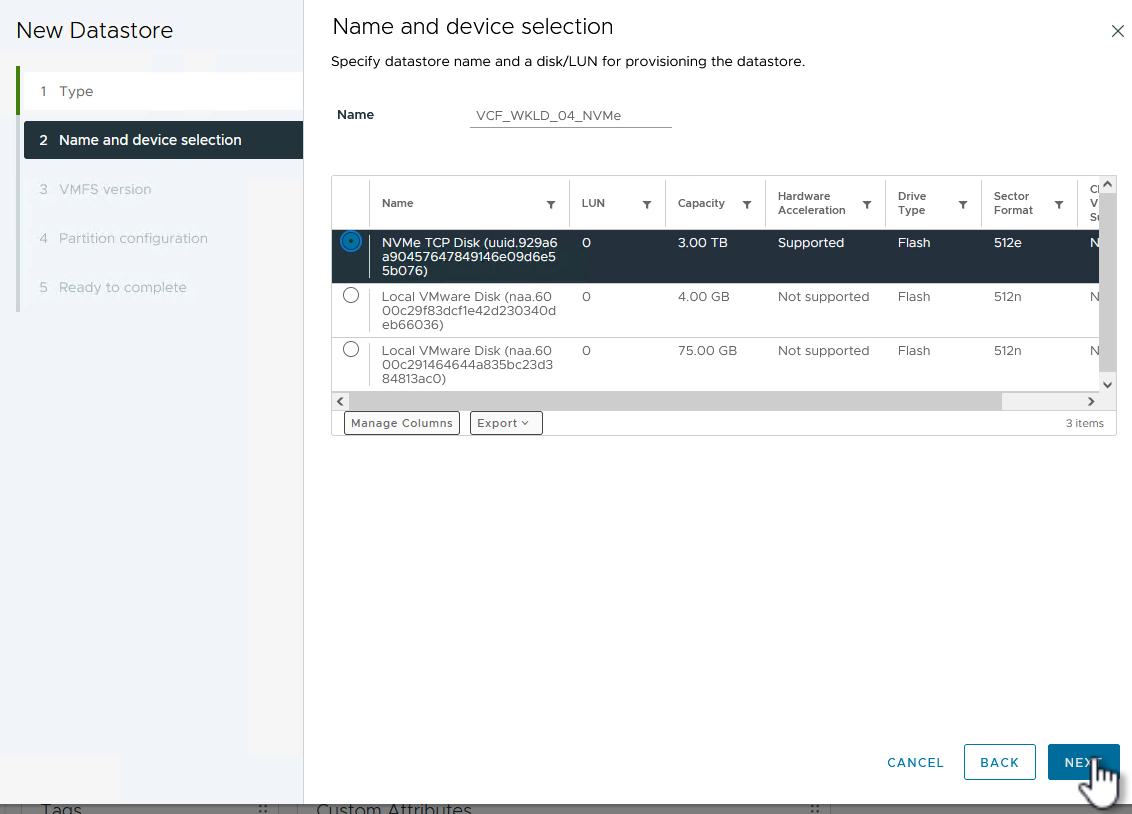

*名前とデバイスの選択*ページで、データストアの名前を入力し、使用可能なデバイスのリストから NVMe 名前空間を選択します。
VMFS バージョン ページで、データストアの VMFS のバージョンを選択します。
*パーティション構成*ページで、デフォルトのパーティションスキームに必要な変更を加えます。続行するには、[次へ] をクリックします。
*完了準備完了*ページで概要を確認し、*完了*をクリックしてデータストアを作成します。
インベントリ内の新しいデータストアに移動し、[ホスト] タブをクリックします。正しく構成されている場合、クラスター内のすべての ESXi ホストがリストされ、新しいデータストアにアクセスできるようになります。
