NFS v3 データストアで nConnect を使用してデータストアのパフォーマンスを向上します

共同作成者 kevin-hoke

NFS nConnect 機能を使用して、VMware vSphere 8 環境のデータストアのパフォーマンスを向上させます。この手順には、NFS データストアごとに VM をホストし、NFS データストアのパフォーマンスを向上させ、VM およびコンテナ ベースのアプリケーション用の上位層を構成することが含まれます。

VMware vSphere 8.0 U1 (テクニカル プレビュー) 以降では、nconnect 機能により、NFS v3 データストア ボリュームに対して複数の TCP 接続が可能になり、スループットが向上します。 NFS データストアを使用しているお客様は、NFS サーバーへの接続数を増やすことができるため、高速ネットワーク インターフェイス カードの利用率を最大限に高めることができます。

メモ この機能はNFS v3 8.0 U2で一般利用可能になりました。ストレージセクションを参照してください。"VMware vSphere 8.0 Update 2 のリリースノート" 。 vSphere 8.0 U3ではNFS v4.1のサポートが追加されました。詳細については、"vSphere 8.0 Update 3 リリースノート"

ユースケース

  • 同じホスト上の NFS データストアごとに、より多くの仮想マシンをホストします。

  • NFS データストアのパフォーマンスを向上します。

  • VM およびコンテナ ベースのアプリケーションに対して、より高いレベルでサービスを提供するオプションを提供します。

技術的な詳細

nconnect の目的は、vSphere ホスト上の NFS データストアごとに複数の TCP 接続を提供することです。これにより、NFS データストアの並列処理とパフォーマンスが向上します。 ONTAPでは、NFS マウントが確立されると、接続 ID (CID) が作成されます。この CID は、最大 128 の同時実行操作を提供します。クライアントがその数を超えると、 ONTAP は、他の操作の完了時に使用可能なリソースの一部を解放できるようになるまで、ある種のフロー制御を実行します。これらの一時停止は通常は数マイクロ秒だけですが、何百万回もの操作の中では、それが蓄積されてパフォーマンスの問題を引き起こす可能性があります。 Nconnect は 128 の制限をクライアント上の nconnect セッションの数で乗算することができ、これにより CID あたりの同時操作数が増加し、パフォーマンス上の利点が追加される可能性があります。詳細については、"NFS ベストプラクティスと実装ガイド"

デフォルトのNFSデータストア

NFS データストアの単一接続のパフォーマンス制限に対処するには、追加のデータストアをマウントするか、追加のホストを追加して接続を増やします。

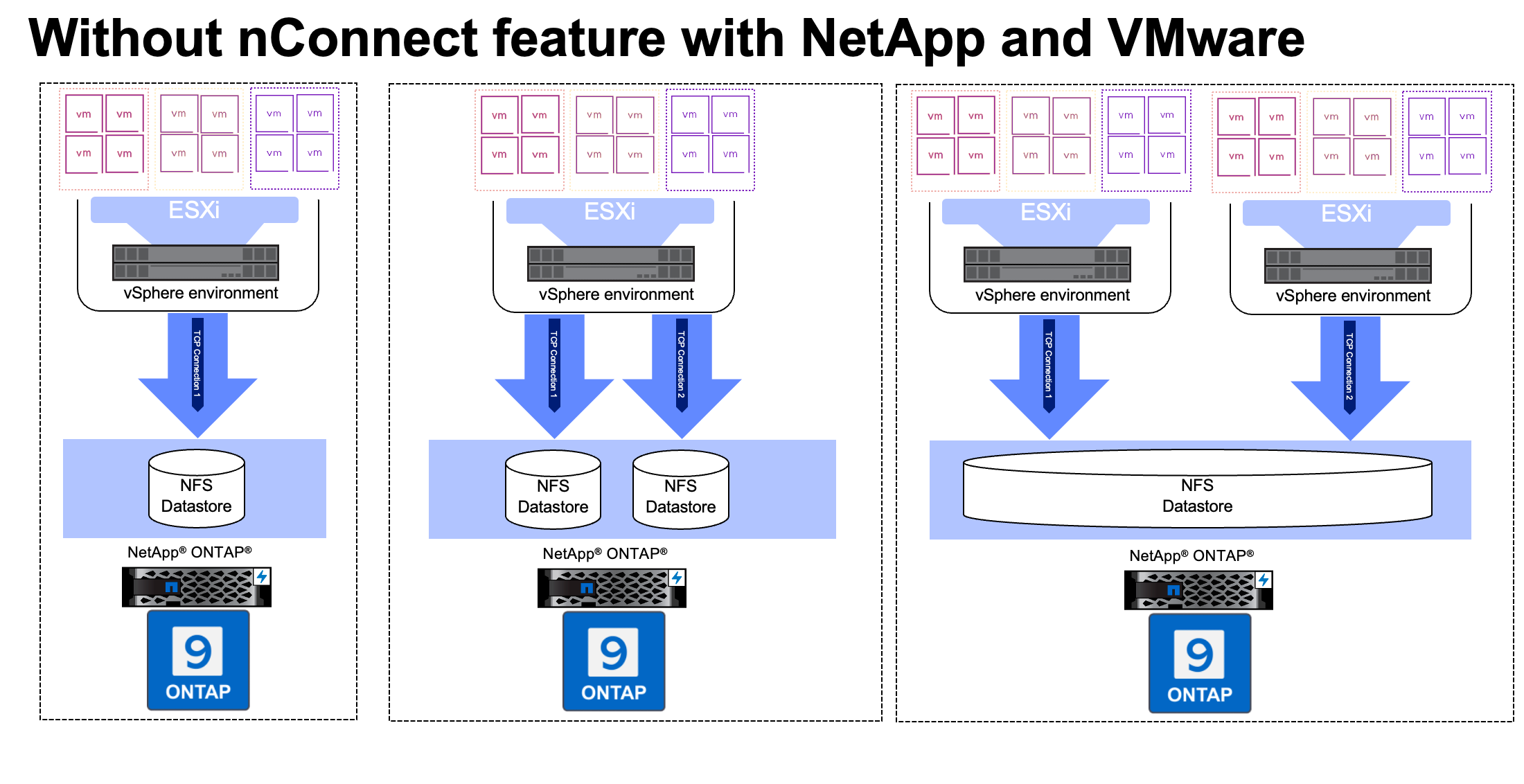

nconnect 機能のない NFS データストア

nConnect NFSデータストアを使用

ONTAPツールまたはその他のオプションを使用して NFS データストアを作成すると、vSphere CLI、PowerCLI、govc ツールまたはその他の API オプションを使用して、NFS データストアごとの接続数を変更できます。 vMotion に伴うパフォーマンスの問題を回避するには、vSphere クラスタの一部であるすべての vSphere ホスト上の NFS データストアの接続数を同じに保ちます。

nconnect 機能が有効になっている NFS データストア

前提条件

nconnect 機能を利用するには、次の依存関係を満たす必要があります。

ONTAPバージョン

vSphere バージョン

コメント

9.8以上

8 Update 1

接続数を増やすオプションを備えた技術プレビュー。接続数を減らすには、データストアをアンマウントする必要があります。

9.8以上

8 Update 2

通常、接続数を増減するオプションが利用可能です。

9.8以上

8 Update 3

NFS 4.1 およびマルチパスのサポート。

NFSデータストアへの接続数を更新

ONTAPツールまたは vCenter を使用して NFS データストアを作成する場合は、単一の TCP 接続が使用されます。接続数を増やすには、vSphere CLI を使用できます。参考コマンドを以下に示します。

# Increase the number of connections while creating the NFS v3 datastore.
esxcli storage nfs add -H <NFS_Server_FQDN_or_IP> -v <datastore_name> -s <remote_share> -c <number_of_connections>
# To specify the number of connections while mounting the NFS 4.1 datastore.
esxcli storage nfs41 add -H <NFS_Server_FQDN_or_IP> -v <datastore_name> -s <remote_share> -c <number_of_connections>
# To utilize specific VMkernel adapters while mounting, use the -I switch
esxcli storage nfs41 add -I <NFS_Server_FQDN_or_IP>:vmk1 -I <NFS_Server_FQDN_or_IP>:vmk2 -v <datastore_name> -s <remote_share> -c <number_of_connections>
# To increase or decrease the number of connections for existing NFSv3 datastore.
esxcli storage nfs param set -v <datastore_name> -c <number_of_connections>
# For NFSv4.1 datastore
esxcli storage nfs41 param set -v <datastore_name> -c <number_of_connections>
# To set VMkernel adapter for an existing NFS 4.1 datastore
esxcli storage nfs41 param set -I <NFS_Server_FQDN_or_IP>:vmk2 -v <datastore_name> -c <number_of_connections>

または、以下に示すようなPowerCLIを使用します。

$datastoreSys = Get-View (Get-VMHost host01.vsphere.local).ExtensionData.ConfigManager.DatastoreSystem
$nfsSpec = New-Object VMware.Vim.HostNasVolumeSpec
$nfsSpec.RemoteHost = "nfs_server.ontap.local"
$nfsSpec.RemotePath = "/DS01"
$nfsSpec.LocalPath = "DS01"
$nfsSpec.AccessMode = "readWrite"
$nfsSpec.Type = "NFS"
$nfsSpec.Connections = 4
$datastoreSys.CreateNasDatastore($nfsSpec)

govc ツールを使用して接続数を増やす例を示します。

$env.GOVC_URL = 'vcenter.vsphere.local'
$env.GOVC_USERNAME = 'administrator@vsphere.local'
$env.GOVC_PASSWORD = 'XXXXXXXXX'
$env.GOVC_Datastore = 'DS01'
# $env.GOVC_INSECURE = 1
$env.GOVC_HOST = 'host01.vsphere.local'
# Increase number of connections while creating the datastore.
govc host.esxcli storage nfs add -H nfs_server.ontap.local -v DS01 -s /DS01 -c 2
# For NFS 4.1, replace nfs with nfs41
govc host.esxcli storage nfs41 add -H <NFS_Server_FQDN_or_IP> -v <datastore_name> -s <remote_share> -c <number_of_connections>
# To utilize specific VMkernel adapters while mounting, use the -I switch
govc host.esxcli storage nfs41 add -I <NFS_Server_FQDN_or_IP>:vmk1 -I <NFS_Server_FQDN_or_IP>:vmk2 -v <datastore_name> -s <remote_share> -c <number_of_connections>
# To increase or decrease the connections for existing datastore.
govc host.esxcli storage nfs param set -v DS01 -c 4
# For NFSv4.1 datastore
govc host.esxcli storage nfs41 param set -v <datastore_name> -c <number_of_connections>
# View the connection info
govc host.esxcli storage nfs list

参照する"VMwareの技術情報アーティクル91497"詳細についてはこちらをご覧ください。

設計上の考慮事項

ONTAPでサポートされる接続の最大数は、ストレージ プラットフォーム モデルによって異なります。 exec_ctxを探す"NFS ベストプラクティスと実装ガイド"詳細についてはこちらをご覧ください。

NFSv3 データストアあたりの接続数が増加すると、その vSphere ホストにマウントできる NFS データストアの数は減少します。 vSphere ホストごとにサポートされる接続の合計数は 256 です。チェック"VMwareの技術情報アーティクル91481"vSphere ホストごとのデータストア制限。

メモ vVol データストアは nConnect 機能をサポートしていません。ただし、プロトコル エンドポイントは接続制限にカウントされます。 vVol データストアが作成されると、SVM のデータ LIIF ごとにプロトコル エンドポイントが作成されます。
