ONTAP Selectノードを導入する各ESXiハイパーバイザーホストを準備します。ホストを準備する際には、導入環境を慎重に評価し、ホストが正しく設定され、 ONTAP Selectクラスタの導入をサポートできる状態であることを確認します。
|
ONTAP Select Deploy管理ユーティリティは、ハイパーバイザーホストに必要なネットワークおよびストレージ設定を実行しません。ONTAPONTAP Selectクラスタを導入する前に、各ホストを手動で準備する必要があります。 |
ステップ1: ESXiハイパーバイザーホストを準備する
ESXi ホストとファイアウォール ポートの構成を確認します。
-
各 ESXi が次のように構成されていることを確認します。
-
プリインストールされサポートされているハイパーバイザー
-
VMware vSphere ライセンス
-
-
同じ vCenter Server が、クラスタ内にONTAP Selectノードが展開されているすべてのホストを管理できることを確認します。
-
ファイアウォールポートがvSphereへのアクセスを許可するように設定されていることを確認してください。ONTAPONTAP Select仮想マシンへのシリアルポート接続をサポートするには、これらのポートが開いている必要があります。
推奨NetApp、vSphere へのアクセスを許可するために次のファイアウォール ポートを開くことを推奨しています。
-
ポート7200～7400（受信トラフィックと送信トラフィックの両方）
デフォルトデフォルトでは、VMware は次のポートへのアクセスを許可します。
-
ポート22およびポート1024～65535（受信トラフィック）
-
ポート0～65535（送信トラフィック）
詳細については、"Broadcom VMware vSphere ドキュメント" 。
-
-
必要な vCenter 権限について理解しておいてください。見る"VMware vCenter Server"詳細についてはこちらをご覧ください。
ステップ2: ONTAP Selectクラスタ構成を確認する
ONTAP Selectは、マルチノードクラスタまたはシングルノードクラスタのいずれかで導入できます。多くの場合、追加のストレージ容量と高可用性（HA）機能があるため、マルチノードクラスタが推奨されます。
次の図は、単一ノード クラスタと 4 ノード クラスタで使用されるONTAP Selectネットワークを示しています。

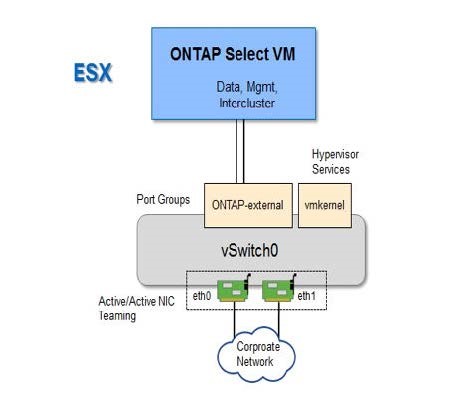

次の図は、単一ノードクラスタを示しています。外部ネットワークは、クライアント、管理、およびクラスタ間レプリケーション（SnapMirror/ SnapVault）のトラフィックを伝送します。

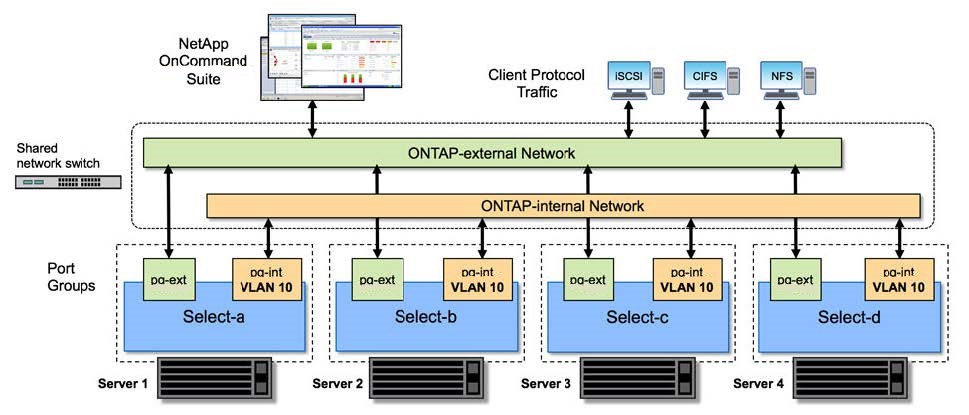

次の図は、2つのネットワークを示す4ノードクラスタを示しています。内部ネットワークは、 ONTAPクラスタネットワークサービスをサポートするためにノード間の通信を可能にします。外部ネットワークは、クライアント、管理、およびクラスタ間レプリケーション（SnapMirror/ SnapVault）のトラフィックを伝送します。
次の図は、4ノードクラスタ内の単一のONTAP Select仮想マシンの一般的なネットワーク構成を示しています。ONTAP内部ONTAPとONTAP外部ネットワークという2つの独立したネットワークがあります。
