チャートやグラフを使う

10/01/2025

PDF

グラフとレポートを使用して、 StorageGRIDシステムの状態を監視し、問題をトラブルシューティングできます。

グリッドマネージャーはリリースごとに更新されるため、このページのサンプルのスクリーンショットと一致しない場合があります。

チャートの種類

チャートとグラフは、特定のStorageGRIDメトリックと属性の値を要約します。

グリッドマネージャーダッシュボードには、グリッドと各サイトで使用可能なストレージをまとめたカードが含まれています。

テナントマネージャーダッシュボードのストレージ使用量パネルには、次の情報が表示されます。

テナントの最大のバケット（S3）またはコンテナ（Swift）のリスト
最大のバケツまたはコンテナの相対的なサイズを表す棒グラフ
使用されているスペースの合計量、およびクォータが設定されている場合は、残りのスペースの量と割合

さらに、 StorageGRIDメトリックと属性が時間の経過とともにどのように変化するかを示すグラフは、[ノード] ページと [サポート] > [ツール] > [グリッドトポロジ] ページから入手できます。

グラフには次の 4 つの種類があります。

Grafana チャート: ノードページに表示される Grafana チャートは、時間の経過に伴う Prometheus メトリックの値をプロットするために使用されます。たとえば、ストレージノードの NODES > Network タブには、ネットワークトラフィックの Grafana チャートが含まれています。

Grafana チャートは、サポート > ツール > メトリック ページから利用できる事前構築されたダッシュボードにも含まれています。
折れ線グラフ: ノードページおよび*サポート* > ツール > *グリッドトポロジ*ページから利用できます（グラフアイコンを選択）折れ線グラフは、データ値の後に続く単位値 (NTP 周波数オフセット (ppm 単位) など) を持つStorageGRID属性の値をプロットするために使用されます。値の変化は、時間の経過に伴って一定のデータ間隔 (ビン) でプロットされます。
面グラフ: ノードページおよび*サポート* > ツール > *グリッドトポロジ*ページから利用できます（グラフアイコンを選択）面グラフは、データ値の後に続く部分で、オブジェクト数やサービス負荷値などの体積属性量をプロットするために使用されます。面グラフは折れ線グラフに似ていますが、線の下に薄茶色の陰影が付きます。値の変化は、時間の経過に伴って一定のデータ間隔 (ビン) でプロットされます。
一部のグラフは異なる種類のチャートアイコンで表示されます形式が異なります:
状態グラフ: サポート > ツール > グリッドトポロジ ページから利用可能です（チャートアイコンを選択）状態グラフは、データ値の後に続く部分など、オンライン、スタンバイ、オフラインなどのサービス状態などの個別の状態を表す属性値をプロットするために使用されます。状態グラフは折れ線グラフに似ていますが、遷移は不連続です。つまり、値がある状態値から別の状態値にジャンプします。

チャートの凡例

グラフを描くために使用される線と色には特定の意味があります。

例	説明
	報告された属性値は濃い緑色の線でプロットされます。
	濃い緑色の線の周りの薄い緑色の陰影は、その時間範囲内の実際の値が変化しており、プロットを高速化するために「ビン化」されていることを示しています。濃い線は加重平均を表します。薄緑色の範囲は、ビン内の最大値と最小値を示します。明るい茶色の陰影は、体積データを示す面グラフで使用されます。
	空白領域 (データがプロットされていない) は、属性値が利用できなかったことを示します。背景は、属性を報告するサービスの状態に応じて、青、灰色、または灰色と青の混合になります。
	薄い青色の網掛けは、その時点での属性値の一部またはすべてが不確定であったことを示します。つまり、サービスが不明な状態であったため、属性は値を報告していませんでした。
	灰色の網掛けは、属性を報告するサービスが管理上ダウンしていたため、その時点で属性値の一部またはすべてが不明であったことを示します。
	灰色と青色の混在した陰影は、その時点で属性値の一部が不確定であったこと (サービスが不明な状態であったため)、また、属性を報告するサービスが管理上ダウンしていたため他の属性値が不明であったことを示します。

例

説明

濃い緑の線が表示されたスクリーンショット

報告された属性値は濃い緑色の線でプロットされます。

データのビニングを示す陰影を示すスクリーンショット

濃い緑色の線の周りの薄い緑色の陰影は、その時間範囲内の実際の値が変化しており、プロットを高速化するために「ビン化」されていることを示しています。濃い線は加重平均を表します。薄緑色の範囲は、ビン内の最大値と最小値を示します。明るい茶色の陰影は、体積データを示す面グラフで使用されます。

プロットライン上の空白領域を示すスクリーンショット

空白領域 (データがプロットされていない) は、属性値が利用できなかったことを示します。背景は、属性を報告するサービスの状態に応じて、青、灰色、または灰色と青の混合になります。

不確定な値を示す水色の陰影が表示されたスクリーンショット

薄い青色の網掛けは、その時点での属性値の一部またはすべてが不確定であったことを示します。つまり、サービスが不明な状態であったため、属性は値を報告していませんでした。

不明な値による灰色の陰影を示すスクリーンショット

灰色の網掛けは、属性を報告するサービスが管理上ダウンしていたため、その時点で属性値の一部またはすべてが不明であったことを示します。

不確定値と不明値が混在するスクリーンショット

灰色と青色の混在した陰影は、その時点で属性値の一部が不確定であったこと (サービスが不明な状態であったため)、また、属性を報告するサービスが管理上ダウンしていたため他の属性値が不明であったことを示します。

チャートとグラフを表示する

ノードページには、ストレージ容量やスループットなどの属性を監視するために定期的にアクセスする必要があるチャートとグラフが含まれています。場合によっては、特にテクニカルサポートと連携している場合は、[サポート] > [ツール] > [グリッドトポロジ] ページを使用して追加のグラフにアクセスできます。

開始する前に

グリッドマネージャにサインインするには、"サポートされているウェブブラウザ" 。

手順

「NODES」を選択します。次に、ノード、サイト、またはグリッド全体を選択します。
情報を表示するタブを選択します。

一部のタブには、時間の経過に伴う Prometheus メトリックの値をプロットするために使用される 1 つ以上の Grafana チャートが含まれています。たとえば、ノードの NODES > Hardware タブには、2 つの Grafana チャートが含まれます。
必要に応じて、グラフの上にカーソルを置くと、特定の時点のより詳細な値が表示されます。
必要に応じて、特定の属性またはメトリックのグラフを表示できることがよくあります。ノードページの表からチャートアイコンを選択します属性名の右側。

すべての指標と属性でグラフを利用できるわけではありません。

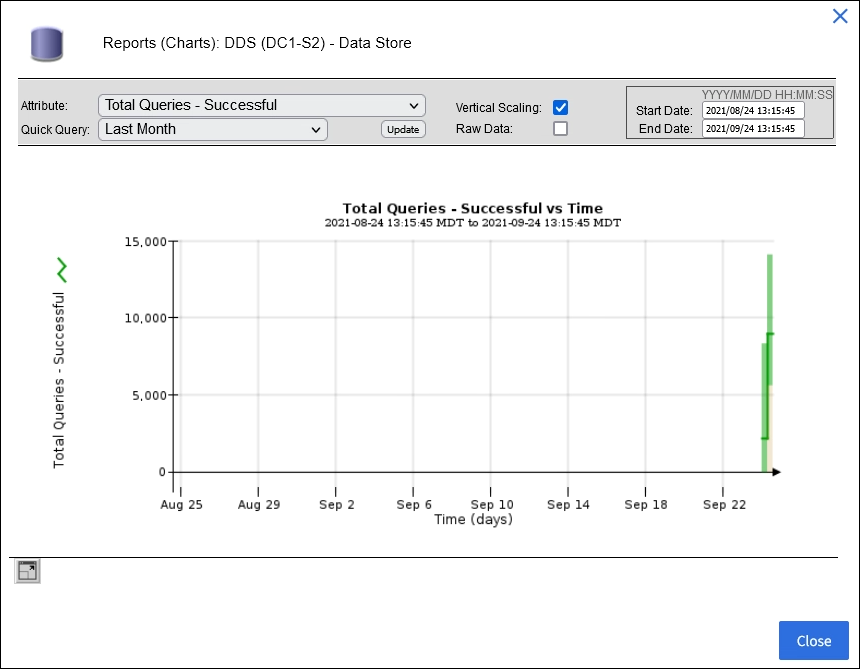

例1: ストレージノードのオブジェクトタブからチャートアイコンを選択します。ストレージノードの成功したメタデータストアクエリの合計数を確認します。

例2: ストレージノードのオブジェクトタブからチャートアイコンを選択できます。時間の経過に伴って検出された失われたオブジェクトの数の Grafana グラフを表示します。
ノードページに表示されない属性のグラフを表示するには、サポート > ツール > グリッドトポロジ を選択します。
grid node > component or service > 概要 > メイン を選択します。
チャートアイコンを選択属性の横にあります。

表示は自動的に*レポート* > *チャート*ページに変わります。グラフには、過去 1 日間の属性のデータが表示されます。

チャートを生成する

チャートには、属性データ値のグラフィカルな表現が表示されます。データセンターサイト、グリッドノード、コンポーネント、またはサービスについてレポートできます。
