F5 BIG-IP 로드 밸런서 설치

기여자 kevin-hoke
PDF

F5 BIG-IP는 L4-L7 부하 분산, SSL/TLS 오프로드, DNS, 방화벽 등 광범위한 고급 프로덕션 등급 트래픽 관리 및 보안 서비스를 제공하는 애플리케이션 전송 컨트롤러(ADC)입니다. 이러한 서비스는 애플리케이션의 가용성, 보안 및 성능을 획기적으로 향상시킵니다.

F5 BIG-IP는 전용 하드웨어, 클라우드 또는 온프레미스 가상 어플라이언스 등 다양한 방식으로 배포하고 사용할 수 있습니다. F5 BIG-IP를 탐색하고 배포하려면 여기의 설명서를 참조하세요.

F5 BIG-IP는 Anthos On-Prem과 함께 제공되는 최초의 번들형 로드 밸런서 솔루션이었으며, NetApp 솔루션이 포함된 Anthos에 대한 여러 초기 Anthos Ready 파트너 검증에 사용되었습니다.

참고 F5 BIG-IP는 독립형 모드 또는 클러스터 모드로 구축할 수 있습니다. 이러한 검증을 위해 F5 BIG-IP는 독립 실행형 모드로 배포되었습니다. 그러나 프로덕션 목적으로 NetApp 단일 장애 지점을 방지하기 위해 BIG-IP 인스턴스 클러스터를 만드는 것을 권장합니다.
참고 F5 BIG-IP 시스템은 전용 하드웨어, 클라우드 또는 온프레미스 가상 어플라이언스로 배포하여 F5 CIS와 통합할 수 있도록 12.x 이상 버전을 사용할 수 있습니다. 이 문서의 목적상 F5 BIG-IP 시스템은 BIG-IP VE 에디션 등을 사용하여 가상 어플라이언스로 검증되었습니다.

검증된 릴리스

이 솔루션은 VMware vSphere에 배포된 가상 어플라이언스를 활용합니다. F5 Big-IP 가상 어플라이언스의 네트워킹은 네트워크 환경에 따라 2암 또는 3암 구성으로 구성할 수 있습니다. 이 문서에서의 배포는 2개 팔 구성을 기반으로 합니다. Anthos와 함께 사용할 가상 어플라이언스 구성에 대한 추가 세부 정보는 다음을 참조하세요. "여기" .

NetApp 의 솔루션 엔지니어링 팀은 Anthos On-Prem 배포 작업을 위해 랩에서 다음 표의 릴리스를 검증했습니다.

만들다

유형

버전

F5

빅-IP VE

15.0.1-0.0.11

F5

빅-IP VE

16.1.0-0.0.19

설치

F5 BIG-IP를 설치하려면 다음 단계를 완료하세요.

  1. F5에서 가상 애플리케이션 Open Virtual Appliance(OVA) 파일을 다운로드하세요. "여기" .

    참고 기기를 다운로드하려면 사용자는 F5에 등록해야 합니다. 그들은 Big-IP Virtual Edition Load Balancer에 대한 30일 데모 라이선스를 제공합니다. NetApp 어플라이언스의 프로덕션 배포에 대해 영구 10Gbps 라이선스를 권장합니다.

  2. 인프라 리소스 풀을 마우스 오른쪽 버튼으로 클릭하고 OVF 템플릿 배포를 선택합니다. 1단계에서 다운로드한 OVA 파일을 선택할 수 있는 마법사가 시작됩니다. 다음을 클릭하세요.

    Big-IP 어플라이언스 배포

  3. 다음을 클릭하여 각 단계를 계속 진행하고 저장소 선택 화면에 도달할 때까지 각 화면의 기본값을 적용합니다. 가상 머신을 배포할 VM_Datastore를 선택한 후 다음을 클릭합니다.

  4. 마법사가 제시하는 다음 화면에서는 해당 환경에서 사용할 가상 네트워크를 사용자 지정할 수 있습니다. 외부 필드에 VM_Network를 선택하고 관리 필드에 Management_Network를 선택합니다. 내부 및 HA는 F5 Big-IP 어플라이언스의 고급 구성에 사용되며 구성되지 않습니다. 이러한 매개변수는 그대로 둘 수도 있고, 인프라가 아닌 분산 포트 그룹에 연결하도록 구성할 수도 있습니다. 다음을 클릭하세요.

    Big_IP 어플라이언스 배포, 2부

  5. 해당 어플라이언스의 요약 화면을 검토하고, 모든 정보가 정확하다면 마침을 클릭하여 배포를 시작합니다.

  6. 가상 어플라이언스를 배포한 후 마우스 오른쪽 버튼을 클릭하고 전원을 켭니다. 관리 네트워크에서 DHCP 주소를 받아야 합니다. 이 어플라이언스는 Linux 기반이며 VMware Tools가 배포되어 있어 vSphere 클라이언트에서 수신하는 DHCP 주소를 볼 수 있습니다.

    Big-IP 어플라이언스 배포, 3부

  7. 웹 브라우저를 열고 이전 단계의 IP 주소로 어플라이언스에 연결합니다. 기본 로그인은 admin/admin이고, 처음 로그인하면 어플라이언스에서 즉시 관리자 비밀번호를 변경하라는 메시지가 표시됩니다. 그러면 새로운 자격 증명으로 로그인해야 하는 화면으로 돌아갑니다.

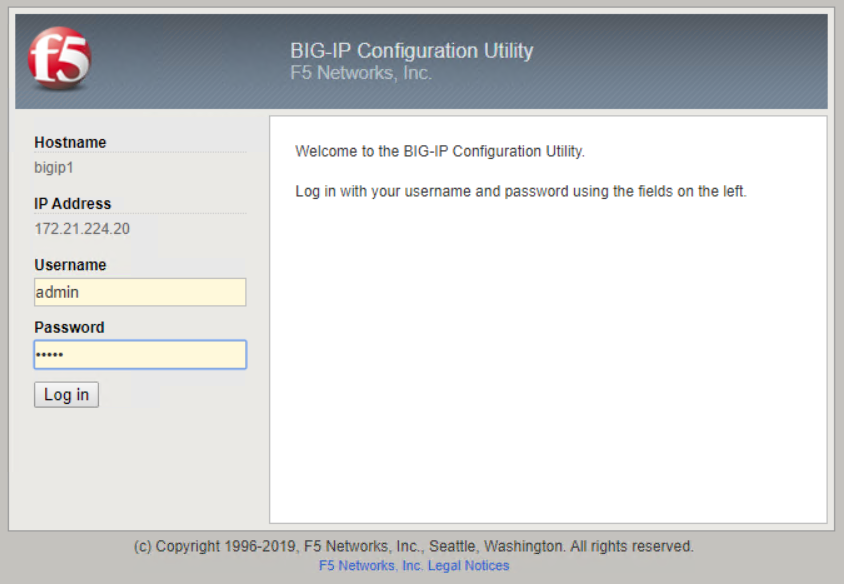

    Big-IP 구성

  8. 첫 번째 화면에서는 사용자에게 설정 유틸리티를 완료하라는 메시지가 표시됩니다. 다음을 클릭하여 유틸리티를 시작하세요.

    Big-IP 구성, 2부

  9. 다음 화면에서는 해당 기기의 라이센스를 활성화하라는 메시지가 표시됩니다. 시작하려면 '활성화'를 클릭하세요. 다음 페이지에서 메시지가 표시되면 다운로드를 위해 등록할 때 받은 30일 평가판 라이선스 키나 어플라이언스를 구매할 때 취득한 영구 라이선스를 붙여넣으세요. 다음을 클릭하세요.

    Big-IP 구성, 3부

    참고 장치가 활성화되려면 관리 인터페이스에 정의된 네트워크가 인터넷에 접속할 수 있어야 합니다.

  10. 다음 화면에서는 최종 사용자 라이선스 계약(EULA)이 표시됩니다. 라이센스 조건이 허용된다면 수락을 클릭하세요.

  11. 다음 화면에서는 지금까지 적용된 구성 변경 사항을 확인하면서 경과 시간을 계산합니다. 계속을 클릭하면 초기 구성으로 돌아갑니다.

    Big-IP 구성, 4부

  12. 구성 변경 창이 닫히고 설치 유틸리티에 리소스 프로비저닝 메뉴가 표시됩니다. 이 창에는 현재 라이선스가 부여된 기능과 가상 어플라이언스 및 실행 중인 각 서비스에 대한 현재 리소스 할당이 나열됩니다.

    Big-IP 구성, 5부

  13. 왼쪽의 플랫폼 메뉴 옵션을 클릭하면 플랫폼을 추가로 수정할 수 있습니다. 수정 사항에는 DHCP로 구성된 관리 IP 주소 설정, 어플라이언스가 설치된 호스트 이름 및 시간대 설정, SSH 접근성으로부터 어플라이언스 보호 등이 포함됩니다.

    Big-IP 구성, 6부

  14. 다음으로 네트워크 메뉴를 클릭하면 표준 네트워크 기능을 구성할 수 있습니다. 다음을 클릭하여 표준 네트워크 구성 마법사를 시작합니다.

    Big-IP 구성, 7부

  15. 마법사의 첫 번째 페이지에서는 중복성을 구성합니다. 기본값을 그대로 두고 다음을 클릭합니다. 다음 페이지에서는 로드 밸런서의 내부 인터페이스를 구성할 수 있습니다. 인터페이스 1.1은 OVF 배포 마법사에서 내부로 표시된 VMNIC에 매핑됩니다.

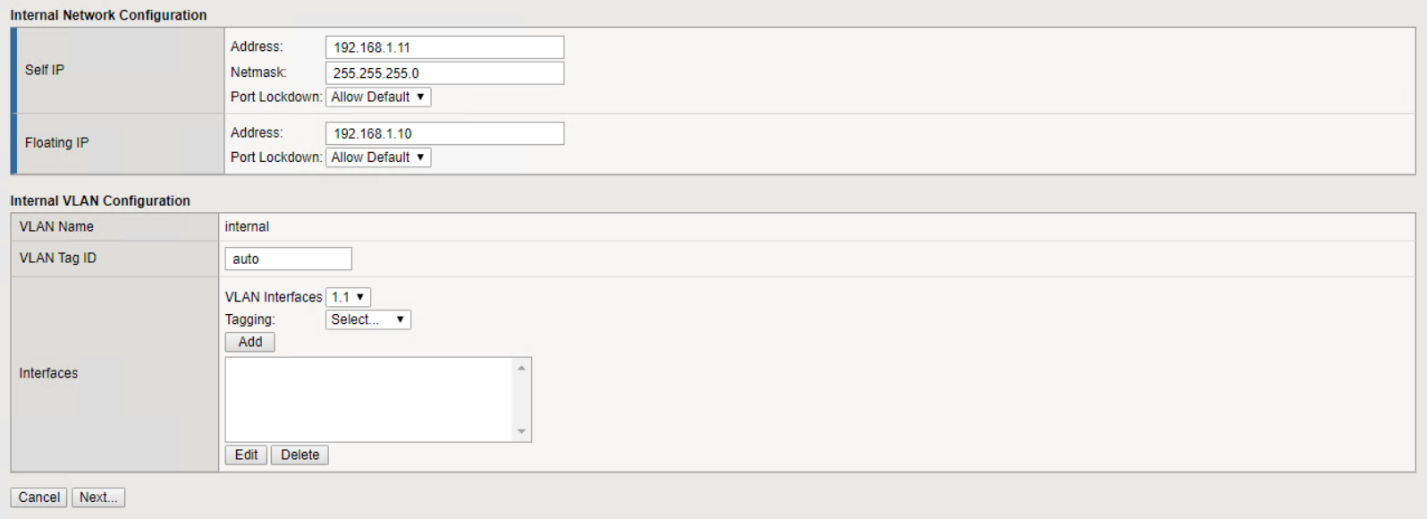

    Big-IP 구성, 8부

    참고 이 페이지의 자체 IP 주소, 넷마스크, 플로팅 IP 주소 공간은 플레이스홀더로 사용할 라우팅 불가능한 IP로 채울 수 있습니다. 3-암 구성을 배포하는 경우 가상 게스트를 위한 분산 포트 그룹으로 구성된 내부 네트워크로 채울 수도 있습니다. 마법사를 계속 사용하려면 해당 작업을 완료해야 합니다.

  16. 다음 페이지에서는 Kubernetes에 배포된 Pod에 서비스를 매핑하는 데 사용되는 외부 네트워크를 구성할 수 있습니다. VM_Network 범위에서 고정 IP를 선택하고, 적절한 서브넷 마스크를 선택한 다음, 같은 범위에서 부동 IP를 선택합니다. 인터페이스 1.2는 OVF 배포 마법사에서 외부로 표시된 VMNIC에 매핑됩니다.

    Big-IP 구성, 9부

  17. 다음 페이지에서는 환경에 여러 가상 어플라이언스를 배포하는 경우 내부 HA 네트워크를 구성할 수 있습니다. 계속하려면 Self-IP 주소와 넷마스크 필드를 채워야 하며, OVF 템플릿 마법사에서 정의한 HA 네트워크에 매핑되는 VLAN 인터페이스로 인터페이스 1.3을 선택해야 합니다.

    Big-IP 구성, 10부

  18. 다음 페이지에서는 NTP 서버를 구성할 수 있습니다. 그런 다음 다음을 클릭하여 DNS 설정을 계속합니다. DNS 서버와 도메인 검색 목록은 이미 DHCP 서버에 의해 채워져 있어야 합니다. 기본값을 수락하고 계속하려면 '다음'을 클릭하세요.

  19. 마법사의 나머지 부분에서는 다음을 클릭하여 고급 피어링 설정을 진행합니다. 고급 피어링 설정 구성은 이 문서의 범위를 벗어납니다. 그런 다음 마침을 클릭하여 마법사를 종료합니다.

  20. Anthos 관리자 클러스터와 환경에 배포된 각 사용자 클러스터에 대해 개별 파티션을 만듭니다. 왼쪽 메뉴에서 시스템을 클릭하고 사용자로 이동한 후 파티션 목록을 클릭합니다.

    Big-IP 구성, 11부

  21. 표시된 화면에는 현재 공통 파티션만 표시됩니다. 오른쪽의 만들기를 클릭하여 첫 번째 추가 파티션을 만들고 이름을 지정합니다. GKE-Admin . 그런 다음 반복을 클릭하고 파티션 이름을 지정합니다. User-Cluster-1 . 다음 파티션의 이름을 지정하려면 반복 버튼을 다시 클릭하세요. User-Cluster-2 . 마지막으로 [마침]을 클릭하여 마법사를 완료합니다. 파티션 목록 화면으로 돌아와서 모든 파티션이 나열됩니다.

    Big-IP 구성, 12부

Anthos와의 통합

각 구성 파일에는 각각 관리자 클러스터와 배포하려는 각 사용자 클러스터에 대한 섹션이 있으며, 이를 통해 로드 밸런서가 Anthos On Prem에서 관리되도록 구성할 수 있습니다.

다음 스크립트는 GKE-Admin 클러스터의 파티션 구성 샘플입니다. 주석 처리를 제거하고 수정해야 하는 값은 아래에 굵은 텍스트로 표시되어 있습니다.

# (Required) Load balancer configuration
loadBalancer:
  # (Required) The VIPs to use for load balancing
  vips:
    # Used to connect to the Kubernetes API
    controlPlaneVIP: "10.61.181.230"
    # # (Optional) Used for admin cluster addons (needed for multi cluster features). Must
    # # be the same across clusters
    # # addonsVIP: ""
  # (Required) Which load balancer to use "F5BigIP" "Seesaw" or "ManualLB". Uncomment
  # the corresponding field below to provide the detailed spec
  kind: F5BigIP
  # # (Required when using "ManualLB" kind) Specify pre-defined nodeports
  # manualLB:
  #   # NodePort for ingress service's http (only needed for user cluster)
  #   ingressHTTPNodePort: 0
  #   # NodePort for ingress service's https (only needed for user cluster)
  #   ingressHTTPSNodePort: 0
  #   # NodePort for control plane service
  #   controlPlaneNodePort: 30968
  #   # NodePort for addon service (only needed for admin cluster)
  #   addonsNodePort: 31405
  # # (Required when using "F5BigIP" kind) Specify the already-existing partition and
  # # credentials
  f5BigIP:
    address: "172.21.224.21"
    credentials:
      username: "admin"
      password: "admin-password"
    partition: "GKE-Admin"
  #   # # (Optional) Specify a pool name if using SNAT
  #   # snatPoolName: ""
  # (Required when using "Seesaw" kind) Specify the Seesaw configs
  # seesaw:
    # (Required) The absolute or relative path to the yaml file to use for IP allocation
    # for LB VMs. Must contain one or two IPs.
    #  ipBlockFilePath: ""
    # (Required) The Virtual Router IDentifier of VRRP for the Seesaw group. Must
    # be between 1-255 and unique in a VLAN.
    #  vrid: 0
    # (Required) The IP announced by the master of Seesaw group
    #  masterIP: ""
    # (Required) The number CPUs per machine
    #  cpus: 4
    # (Required) Memory size in MB per machine
    #   memoryMB: 8192
    # (Optional) Network that the LB interface of Seesaw runs in (default: cluster
    # network)
    #   vCenter:
      # vSphere network name
      #     networkName: VM_Network
    # (Optional) Run two LB VMs to achieve high availability (default: false)
    #   enableHA: false
