TR-4983: iSCSI를 통한 NetApp ASA 에서의 간소화되고 자동화된 Oracle 배포
Allen Cao, Niyaz Mohamed, NetApp
이 솔루션은 iSCSI 프로토콜을 사용하는 기본 데이터베이스 스토리지로 NetApp ASA 어레이에 자동화된 Oracle을 배포하고 보호하기 위한 개요와 세부 정보를 제공하며, asm을 볼륨 관리자로 사용하여 독립형 ReStart에서 Oracle 데이터베이스를 구성합니다.
목적
NetApp ASA 시스템은 SAN 인프라에 현대적인 솔루션을 제공합니다. 이러한 솔루션은 규모에 맞게 간소화하고 데이터베이스와 같은 비즈니스에 중요한 애플리케이션을 가속화하며, 데이터를 항상 사용할 수 있도록 보장(가동 시간 99.9999%)하고 TCO와 탄소 발자국을 줄이는 데 도움이 됩니다. NetApp ASA 시스템에는 가장 높은 성능을 요구하는 애플리케이션을 위해 설계된 A-시리즈 모델과 비용 효율적인 대용량 배포를 위해 최적화된 C-시리즈 모델이 포함됩니다. ASA A-시리즈와 C-시리즈 시스템은 함께 뛰어난 성능을 제공하여 고객 경험을 개선하고 결과 도출 시간을 단축하며, 비즈니스에 중요한 데이터를 가용성, 보호 및 보안 상태로 유지하고 모든 작업 부하에 대해 보다 효과적인 용량을 제공하며, 업계에서 가장 효과적인 보증을 바탕으로 합니다.
이 문서는 Ansible 자동화를 사용하여 ASA 시스템으로 구축된 SAN 환경에서 Oracle 데이터베이스를 간소화된 방식으로 배포하는 방법을 보여줍니다. Oracle 데이터베이스는 iSCSI 프로토콜을 사용하여 데이터 액세스를 위한 독립형 ReStart 구성과 ASA 스토리지 어레이의 데이터베이스 디스크 관리를 위한 Oracle ASM으로 배포됩니다. 또한 NetApp ASA 시스템에서 스토리지 효율적인 데이터베이스 작업을 위해 NetApp SnapCenter UI 도구를 사용하여 Oracle 데이터베이스 백업, 복원 및 복제에 대한 정보도 제공합니다.
이 솔루션은 다음과 같은 사용 사례를 해결합니다.
-
NetApp ASA 시스템에 자동화된 Oracle 데이터베이스를 기본 데이터베이스 저장소로 배포
-
NetApp SnapCenter 도구를 사용하여 NetApp ASA 시스템에서 Oracle 데이터베이스 백업 및 복원
-
NetApp SnapCenter 도구를 사용하여 NetApp ASA 시스템에서 개발/테스트 또는 기타 사용 사례를 위한 Oracle 데이터베이스 복제
대상
이 솔루션은 다음과 같은 사람들을 위해 만들어졌습니다.
-
NetApp ASA 시스템에 Oracle을 배포하려는 DBA입니다.
-
NetApp ASA 시스템에서 Oracle 워크로드를 테스트하려는 데이터베이스 솔루션 아키텍트입니다.
-
NetApp ASA 시스템에 Oracle 데이터베이스를 배포하고 관리하려는 스토리지 관리자입니다.
-
NetApp ASA 시스템에 Oracle 데이터베이스를 구축하려는 애플리케이션 소유자입니다.
솔루션 테스트 및 검증 환경
이 솔루션의 테스트와 검증은 최종 배포 환경과 일치하지 않을 수 있는 실험실 환경에서 수행되었습니다. 섹션을 참조하세요배포 고려사항의 핵심 요소 자세한 내용은.
아키텍처
하드웨어 및 소프트웨어 구성 요소
하드웨어 |
||
NetApp ASA A400 |
버전 9.13.1P1 |
2개의 NS224 셸프, 총 69.3TiB 용량을 갖춘 48개의 NVMe AFF 드라이브 |
UCSB-B200-M4 |
인텔® 제온® CPU E5-2690 v4 @ 2.60GHz |
4노드 VMware ESXi 클러스터 |
소프트웨어 |
||
레드햇 리눅스 |
RHEL-8.6, 4.18.0-372.9.1.el8.x86_64 커널 |
테스트를 위해 RedHat 구독을 배포했습니다. |
윈도우 서버 |
2022 표준, 10.0.20348 빌드 20348 |
SnapCenter 서버 호스팅 |
오라클 그리드 인프라 |
버전 19.18 |
RU 패치 p34762026_190000_Linux-x86-64.zip이 적용되었습니다. |
오라클 데이터베이스 |
버전 19.18 |
RU 패치 p34765931_190000_Linux-x86-64.zip을 적용했습니다. |
오라클 OPatch |
버전 12.2.0.1.36 |
최신 패치 p6880880_190000_Linux-x86-64.zip |
SnapCenter 서버 |
버전 4.9P1 |
작업 그룹 배포 |
VMware vSphere 하이퍼바이저 |
버전 6.5.0.20000 |
VMware Tools, 버전: 11365 - Linux, 12352 - Windows |
JDK를 엽니다 |
버전 java-1.8.0-openjdk.x86_64 |
DB VM의 SnapCenter 플러그인 요구 사항 |
랩 환경에서의 Oracle 데이터베이스 구성
섬기는 사람 |
데이터 베이스 |
DB 스토리지 |
ora_01 |
NTAP1(NTAP1_PDB1, NTAP1_PDB2, NTAP1_PDB3) |
ASA A400 의 iSCSI LUN |
ora_02 |
NTAP2(NTAP2_PDB1, NTAP2_PDB2, NTAP2_PDB3) |
ASA A400 의 iSCSI LUN |
배포 고려사항의 핵심 요소
-
오라클 데이터베이스 저장 레이아웃. 이 자동화된 Oracle 배포에서는 기본적으로 Oracle 바이너리, 데이터 및 로그를 호스팅하기 위해 4개의 데이터베이스 볼륨을 프로비저닝합니다. 그런 다음 데이터와 로그 LUN에서 두 개의 ASM 디스크 그룹을 만듭니다. +DATA asm 디스크 그룹 내에서 각 ASA A400 클러스터 노드의 볼륨에 두 개의 데이터 LUN을 프로비저닝합니다. +LOGS asm 디스크 그룹 내에서 단일 ASA A400 노드의 로그 볼륨에 두 개의 LUN을 생성합니다. ONTAP 볼륨 내에 여러 개의 LUN을 배치하면 일반적으로 더 나은 성능을 제공합니다.
-
다중 DB 서버 배포. 자동화 솔루션은 단일 Ansible 플레이북 실행으로 Oracle 컨테이너 데이터베이스를 여러 DB 서버에 배포할 수 있습니다. DB 서버 수에 관계없이 플레이북 실행은 동일하게 유지됩니다. 여러 DB 서버를 배포하는 경우 플레이북은 ASA A400 의 듀얼 컨트롤러에 데이터베이스 LUN을 최적으로 배치하기 위한 알고리즘을 사용하여 빌드됩니다. 서버 호스트 인덱스에 있는 홀수 DB 서버의 바이너리와 로그 LUN은 컨트롤러 1에 위치합니다. 서버 호스트 인덱스의 짝수 DB 서버의 바이너리와 로그 LUN은 컨트롤러 2에 위치합니다. DB 데이터는 두 개의 컨트롤러에 균등하게 분산됩니다. Oracle ASM은 두 컨트롤러의 데이터 LUN을 단일 ASM 디스크 그룹으로 결합하여 두 컨트롤러의 처리 능력을 최대한 활용합니다.
-
iSCSI 구성. 데이터베이스 VM은 스토리지 액세스를 위해 iSCSI 프로토콜을 통해 ASA 스토리지에 연결합니다. 중복성을 위해 각 컨트롤러 노드에 이중 경로를 구성하고 다중 경로 스토리지 액세스를 위해 DB 서버에 iSCSI 다중 경로를 설정해야 합니다. 성능과 처리량을 극대화하려면 스토리지 네트워크에서 점보 프레임을 활성화하세요.
-
사용자가 생성하는 각 Oracle ASM 디스크 그룹에 사용할 Oracle ASM 중복 수준입니다. ASA A400 클러스터 디스크 수준에서 데이터 보호를 위해 RAID DP 에 스토리지를 구성하므로 다음을 사용해야 합니다.
External Redundancy
즉, 해당 옵션은 Oracle ASM이 디스크 그룹의 내용을 미러링하는 것을 허용하지 않습니다. -
데이터베이스 백업. NetApp 사용자 친화적인 UI 인터페이스를 통해 데이터베이스 백업, 복원 및 복제를 위한 SnapCenter software 제품군을 제공합니다. NetApp 빠른(1분 이내) 스냅샷 백업, 빠른(분) 데이터베이스 복원 및 데이터베이스 복제를 달성하기 위해 이러한 관리 도구를 구현할 것을 권장합니다.
솔루션 구축
다음 섹션에서는 iSCSI를 통해 단일 노드의 DB VM에 직접 마운트된 데이터베이스 LUN을 사용하여 NetApp ASA A400 에서 자동화된 Oracle 19c를 배포하고 보호하는 단계별 절차를 제공합니다. Oracle ASM을 데이터베이스 볼륨 관리자로 사용하여 구성을 다시 시작합니다.
배포를 위한 전제 조건
Details
배포에는 다음과 같은 전제 조건이 필요합니다.
-
NetApp ASA 스토리지 어레이가 설치 및 구성되어 있다고 가정합니다. 여기에는 iSCSI 브로드캐스트 도메인, 두 컨트롤러 노드의 LACP 인터페이스 그룹 a0a, 두 컨트롤러 노드의 iSCSI VLAN 포트(a0a-<iscsi-a-vlan-id>, a0a-<iscsi-b-vlan-id>)가 포함됩니다. 도움이 필요할 경우 다음 링크에서 자세한 단계별 지침을 확인하세요."상세 가이드 - ASA A400"
-
최신 버전의 Ansible과 Git이 설치된 Ansible 컨트롤러 노드로 Linux VM을 프로비저닝합니다. 자세한 내용은 다음 링크를 참조하세요."NetApp 솔루션 자동화 시작하기" 섹션에서 -
Setup the Ansible Control Node for CLI deployments on RHEL / CentOS
또는Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian
. -
iSCSI를 위한 NetApp Oracle 배포 자동화 툴킷의 사본을 복제합니다.
git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_iscsi.git
-
최신 버전의 NetApp SnapCenter UI 도구를 실행하기 위해 Windows 서버를 프로비저닝합니다. 자세한 내용은 다음 링크를 참조하세요."SnapCenter 서버 설치"
-
베어메탈 또는 가상화된 VM으로 RHEL Oracle DB 서버 두 개를 구축합니다. 비밀번호 권한이 없는 sudo로 DB 서버에 관리자 사용자를 만들고 Ansible 호스트와 Oracle DB 서버 호스트 간에 SSH 개인/공개 키 인증을 활성화합니다. DB 서버 /tmp/archive 디렉토리에 Oracle 19c 설치 파일을 다음 단계로 진행합니다.
installer_archives: - "LINUX.X64_193000_grid_home.zip" - "p34762026_190000_Linux-x86-64.zip" - "LINUX.X64_193000_db_home.zip" - "p34765931_190000_Linux-x86-64.zip" - "p6880880_190000_Linux-x86-64.zip"
Oracle 설치 파일을 준비할 충분한 공간을 확보하려면 Oracle VM 루트 볼륨에 최소 50G를 할당했는지 확인하세요. -
다음 영상을 시청해보세요:
iSCSI를 사용한 NetApp ASA 에서의 간소화되고 자동화된 Oracle 배포
자동화 매개변수 파일
Details
Ansible 플레이북은 미리 정의된 매개변수를 사용하여 데이터베이스 설치 및 구성 작업을 실행합니다. 이 Oracle 자동화 솔루션의 경우 플레이북을 실행하기 전에 사용자 입력이 필요한 사용자 정의 매개변수 파일이 3개 있습니다.
-
호스트 - 자동화 플레이북이 실행되는 대상을 정의합니다.
-
vars/vars.yml - 모든 대상에 적용되는 변수를 정의하는 전역 변수 파일입니다.
-
host_vars/host_name.yml - 로컬 대상에만 적용되는 변수를 정의하는 로컬 변수 파일입니다. 우리의 사용 사례에서는 이는 Oracle DB 서버입니다.
이러한 사용자 정의 변수 파일 외에도 필요하지 않은 한 변경할 필요가 없는 기본 매개변수가 포함된 여러 가지 기본 변수 파일이 있습니다. 다음 섹션에서는 사용자 정의 변수 파일이 구성되는 방식을 보여줍니다.
매개변수 파일 구성
Details
-
Ansible 대상
hosts
파일 구성:# Enter NetApp ASA controller management IP address [ontap] 172.16.9.32 # Enter Oracle servers names to be deployed one by one, follow by each Oracle server public IP address, and ssh private key of admin user for the server. [oracle] ora_01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora_01.pem ora_02 ansible_host=10.61.180.23 ansible_ssh_private_key_file=ora_02.pem
-
글로벌
vars/vars.yml
파일 구성############################################################################################################# ###### Oracle 19c deployment global user configurable variables ###### ###### Consolidate all variables from ONTAP, linux and oracle ###### ############################################################################################################# ############################################################################################################# ###### ONTAP env specific config variables ###### ############################################################################################################# # Enter the supported ONTAP platform: on-prem, aws-fsx. ontap_platform: on-prem # Enter ONTAP cluster management user credentials username: "xxxxxxxx" password: "xxxxxxxx" ###### on-prem platform specific user defined variables ###### # Enter Oracle SVM iSCSI lif addresses. Each controller configures with dual paths iscsi_a, iscsi_b for redundancy ora_iscsi_lif_mgmt: - {name: '{{ svm_name }}_mgmt', address: 172.21.253.220, netmask: 255.255.255.0, vlan_name: ora_mgmt, vlan_id: 3509} ora_iscsi_lifs_node1: - {name: '{{ svm_name }}_lif_1a', address: 172.21.234.221, netmask: 255.255.255.0, vlan_name: ora_iscsi_a, vlan_id: 3490} - {name: '{{ svm_name }}_lif_1b', address: 172.21.235.221, netmask: 255.255.255.0, vlan_name: ora_iscsi_b, vlan_id: 3491} ora_iscsi_lifs_node2: - {name: '{{ svm_name }}_lif_2a', address: 172.21.234.223, netmask: 255.255.255.0, vlan_name: ora_iscsi_a, vlan_id: 3490} - {name: '{{ svm_name }}_lif_2b', address: 172.21.235.223, netmask: 255.255.255.0, vlan_name: ora_iscsi_b, vlan_id: 3491} ############################################################################################################# ### Linux env specific config variables ### ############################################################################################################# # Enter RHEL subscription to enable repo redhat_sub_username: xxxxxxxx redhat_sub_password: "xxxxxxxx" ############################################################################################################# ### Oracle DB env specific config variables ### ############################################################################################################# # Enter Database domain name db_domain: solutions.netapp.com # Enter initial password for all required Oracle passwords. Change them after installation. initial_pwd_all: xxxxxxxx
-
로컬 DB 서버
host_vars/host_name.yml
구성# User configurable Oracle host specific parameters # Enter container database SID. By default, a container DB is created with 3 PDBs within the CDB oracle_sid: NTAP1 # Enter database shared memory size or SGA. CDB is created with SGA at 75% of memory_limit, MB. The grand total of SGA should not exceed 75% available RAM on node. memory_limit: 8192
플레이북 실행
Details
자동화 툴킷에는 총 6개의 플레이북이 있습니다. 각각은 서로 다른 작업 블록을 수행하고 서로 다른 목적을 위해 사용됩니다.
0-all_playbook.yml - execute playbooks from 1-4 in one playbook run. 1-ansible_requirements.yml - set up Ansible controller with required libs and collections. 2-linux_config.yml - execute Linux kernel configuration on Oracle DB servers. 3-ontap_config.yml - configure ONTAP svm/volumes/luns for Oracle database and grant DB server access to luns. 4-oracle_config.yml - install and configure Oracle on DB servers for grid infrastructure and create a container database. 5-destroy.yml - optional to undo the environment to dismantle all.
다음 명령을 사용하여 플레이북을 실행하는 세 가지 옵션이 있습니다.
-
모든 배포 플레이북을 한 번에 결합해서 실행합니다.
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml
-
1~4까지의 숫자 순서대로 플레이북을 하나씩 실행합니다.
ansible-playbook -i hosts 1-ansible_requirements.yml -u admin -e @vars/vars.yml
ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml
ansible-playbook -i hosts 3-ontap_config.yml -u admin -e @vars/vars.yml
ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml
-
태그와 함께 0-all_playbook.yml을 실행합니다.
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t ansible_requirements
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t linux_config
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t ontap_config
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t oracle_config
-
환경 실행 취소
ansible-playbook -i hosts 5-destroy.yml -u admin -e @vars/vars.yml
실행 후 검증
Details
플레이북을 실행한 후 Oracle 사용자로 Oracle DB 서버에 로그인하여 Oracle 그리드 인프라와 데이터베이스가 성공적으로 생성되었는지 확인합니다. 다음은 호스트 ora_01에서 Oracle 데이터베이스 검증의 예입니다.
-
생성된 그리드 인프라와 리소스를 검증합니다.
[oracle@ora_01 ~]$ df -h Filesystem Size Used Avail Use% Mounted on devtmpfs 7.7G 40K 7.7G 1% /dev tmpfs 7.8G 1.1G 6.7G 15% /dev/shm tmpfs 7.8G 312M 7.5G 4% /run tmpfs 7.8G 0 7.8G 0% /sys/fs/cgroup /dev/mapper/rhel-root 44G 38G 6.8G 85% / /dev/sda1 1014M 258M 757M 26% /boot tmpfs 1.6G 12K 1.6G 1% /run/user/42 tmpfs 1.6G 4.0K 1.6G 1% /run/user/1000 /dev/mapper/ora_01_biny_01p1 40G 21G 20G 52% /u01 [oracle@ora_01 ~]$ asm [oracle@ora_01 ~]$ crsctl stat res -t -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Local Resources -------------------------------------------------------------------------------- ora.DATA.dg ONLINE ONLINE ora_01 STABLE ora.LISTENER.lsnr ONLINE INTERMEDIATE ora_01 Not All Endpoints Re gistered,STABLE ora.LOGS.dg ONLINE ONLINE ora_01 STABLE ora.asm ONLINE ONLINE ora_01 Started,STABLE ora.ons OFFLINE OFFLINE ora_01 STABLE -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.cssd 1 ONLINE ONLINE ora_01 STABLE ora.diskmon 1 OFFLINE OFFLINE STABLE ora.driver.afd 1 ONLINE ONLINE ora_01 STABLE ora.evmd 1 ONLINE ONLINE ora_01 STABLE ora.ntap1.db 1 ONLINE ONLINE ora_01 Open,HOME=/u01/app/o racle/product/19.0.0 /NTAP1,STABLE -------------------------------------------------------------------------------- [oracle@ora_01 ~]$
무시하다 Not All Endpoints Registered
국가 세부 정보. 이는 리스너와의 수동 및 동적 데이터베이스 등록 충돌로 인해 발생하며 무시해도 됩니다. -
ASM 필터 드라이버가 예상대로 작동하는지 확인합니다.
[oracle@ora_01 ~]$ asmcmd ASMCMD> lsdg State Type Rebal Sector Logical_Sector Block AU Total_MB Free_MB Req_mir_free_MB Usable_file_MB Offline_disks Voting_files Name MOUNTED EXTERN N 512 512 4096 4194304 327680 318644 0 318644 0 N DATA/ MOUNTED EXTERN N 512 512 4096 4194304 81920 78880 0 78880 0 N LOGS/ ASMCMD> lsdsk Path AFD:ORA_01_DAT1_01 AFD:ORA_01_DAT1_03 AFD:ORA_01_DAT1_05 AFD:ORA_01_DAT1_07 AFD:ORA_01_DAT2_02 AFD:ORA_01_DAT2_04 AFD:ORA_01_DAT2_06 AFD:ORA_01_DAT2_08 AFD:ORA_01_LOGS_01 AFD:ORA_01_LOGS_02 ASMCMD> afd_state ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora_01' ASMCMD>
-

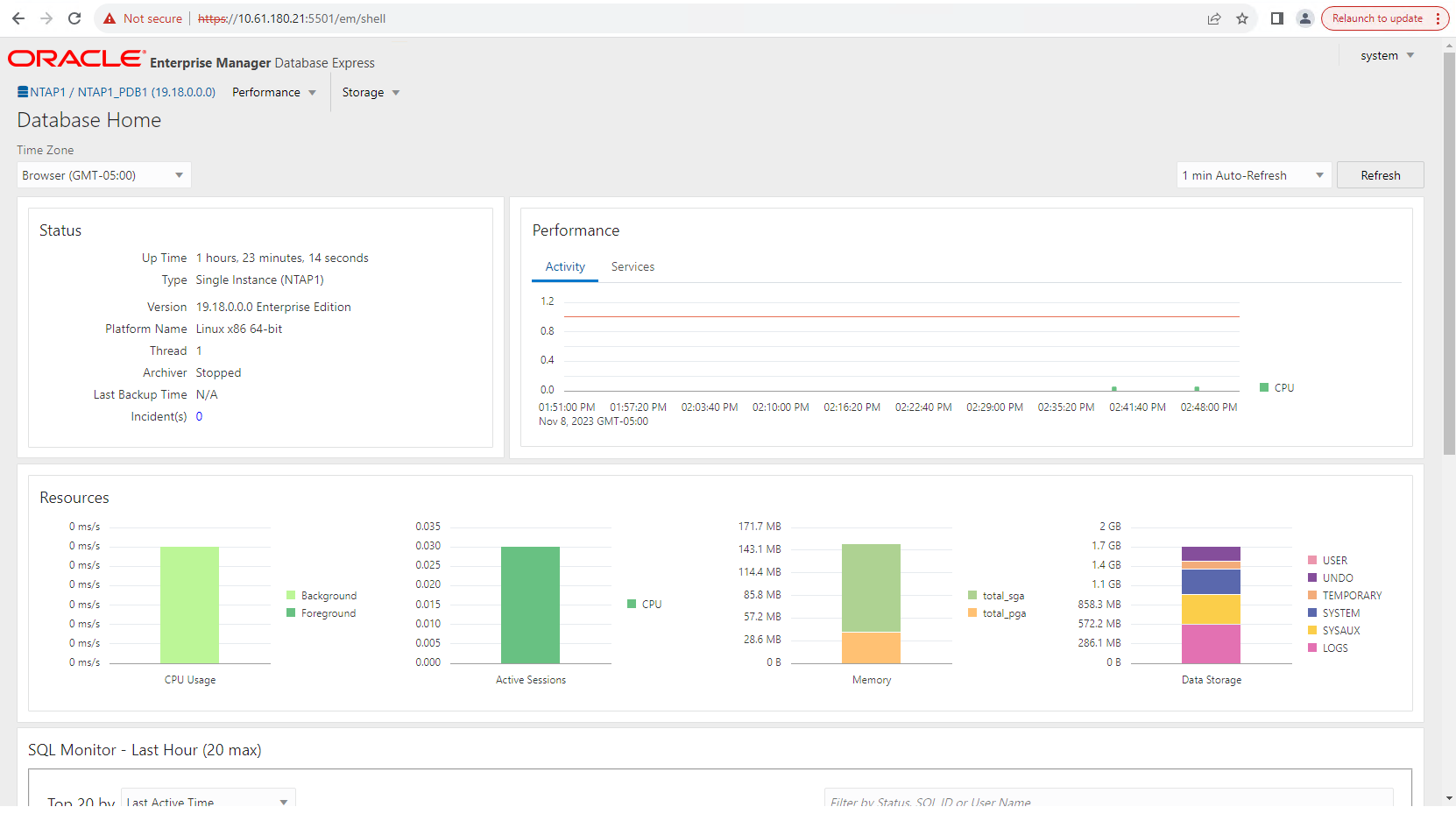

Oracle Enterprise Manager Express에 로그인하여 데이터베이스를 검증하세요.
Enable additional port from sqlplus for login to individual container database or PDBs. SQL> show pdbs CON_ID CON_NAME OPEN MODE RESTRICTED ---------- ------------------------------ ---------- ---------- 2 PDB$SEED READ ONLY NO 3 NTAP1_PDB1 READ WRITE NO 4 NTAP1_PDB2 READ WRITE NO 5 NTAP1_PDB3 READ WRITE NO SQL> alter session set container=NTAP1_PDB1; Session altered. SQL> select dbms_xdb_config.gethttpsport() from dual; DBMS_XDB_CONFIG.GETHTTPSPORT() ------------------------------ 0 SQL> exec DBMS_XDB_CONFIG.SETHTTPSPORT(5501); PL/SQL procedure successfully completed. SQL> select dbms_xdb_config.gethttpsport() from dual; DBMS_XDB_CONFIG.GETHTTPSPORT() ------------------------------ 5501 login to NTAP1_PDB1 from port 5501.
SnapCenter 사용한 Oracle 백업, 복원 및 복제
Details
TR-4979를 참조하세요"게스트 마운트 FSx ONTAP 통해 AWS의 VMware Cloud에서 간소화되고 자체 관리되는 Oracle" 부분 Oracle backup, restore, and clone with SnapCenter
SnapCenter 설정 및 데이터베이스 백업, 복원, 복제 워크플로우 실행에 대한 자세한 내용은 다음을 참조하세요.
추가 정보를 찾을 수 있는 곳
이 문서에 설명된 정보에 대해 자세히 알아보려면 다음 문서 및/또는 웹사이트를 검토하세요.
-
NETAPP ASA: 올플래시 SAN 어레이
-
새 데이터베이스 설치로 독립형 서버에 Oracle Grid Infrastructure 설치
-
응답 파일을 사용하여 Oracle 데이터베이스 설치 및 구성
-
ONTAP 과 함께 Red Hat Enterprise Linux 8.2 사용
