NVMe 드라이브를 사용하도록 ONTAP Select 호스트 구성

PDF

소프트웨어 RAID 구성에서 NVMe 드라이브를 사용하려면 ESXi 또는 KVM 호스트가 드라이브를 인식하도록 구성해야 합니다.

NVMe 장치에서 VMDirectPath I/O 패스스루를 사용하여 데이터 효율성을 극대화하십시오. 이 설정을 통해 드라이브가 ONTAP Select 가상 머신에 노출되어 ONTAP이 장치에 직접 PCI 액세스할 수 있습니다.

1단계: 호스트 구성

ESXi 또는 KVM 호스트가 드라이브를 인식하도록 구성하십시오.

시작하기 전에

배포 환경이 다음 최소 요구 사항을 충족하는지 확인하십시오.

  • ESXi 호스트의 경우, 지원되는 Deploy 관리 유틸리티가 포함된 ONTAP Select 9.7 이상

  • KVM 호스트의 경우, 지원되는 Deploy 관리 유틸리티가 포함된 ONTAP Select 9.17.1 이상

  • Premium XL 플랫폼 라이선스 제공 또는 90일 평가판 라이선스

  • ESXi 또는 KVM 호스트에서 지원되는 하이퍼바이저 버전이 실행 중입니다.

    ESXi

    ESXi는 다음 하이퍼바이저 버전에서 지원됩니다.

    • VMware ESXi 9.0

    • VMware ESXi 8.0 U3

    • VMware ESXi 8.0 U2

    • VMware ESXi 8.0 U1(빌드 21495797)

    • VMware ESXi 8.0 GA(빌드 20513097)

    KVM

    KVM은 다음 하이퍼바이저 버전에서 지원됩니다.

    • Red Hat Enterprise Linux (RHEL) 10.1, 10.0, 9.7, 9.6, 9.5, 9.4, 9.2, 9.1, 9.0, 8.8, 8.7 및 8.6

    • Rocky Linux 10.1, 10.0, 9.7, 9.6, 9.5, 9.4, 9.3, 9.2, 9.1, 9.0, 8.9, 8.8, 8.7 및 8.6

  • 사양 1.0 이상을 준수하는 NVMe 장치

"호스트 준비 체크리스트"을 따르고, "배포 유틸리티 설치" 및 "ONTAP Select 설치"에 필요한 정보를 검토하십시오.

이 작업 정보

새로운 ONTAP Select 클러스터를 생성하기 전에 이 절차를 수행해야 합니다. 기존 소프트웨어 RAID NVMe 클러스터에 추가 NVMe 드라이브를 구성하기 위해서도 이 절차를 수행할 수 있습니다. 이 경우 드라이브 구성 후, 추가 SSD 드라이브를 추가하는 것처럼 Deploy를 통해 추가해야 합니다. 주요 차이점은 Deploy가 NVMe 드라이브를 감지하고 노드를 재부팅한다는 것입니다. 기존 클러스터에 NVMe 드라이브를 추가할 때 재부팅 프로세스와 관련하여 다음 사항에 유의하십시오:

  • Deploy는 재부팅 오케스트레이션을 처리합니다.

  • HA 테이크오버 및 기브백은 순차적으로 수행되지만 애그리게이트를 다시 동기화하는 데 시간이 오래 걸릴 수 있습니다.

  • 단일 노드 클러스터에 다운타임이 발생합니다.

자세한 내용은 "스토리지 용량 증가"를 참조하십시오.

단계

  1. 호스트의 BIOS 구성 메뉴에 액세스하여 I/O 가상화 지원을 활성화합니다.

  2. Intel VT for Directed I/O(VT-d) 설정을 활성화하십시오.

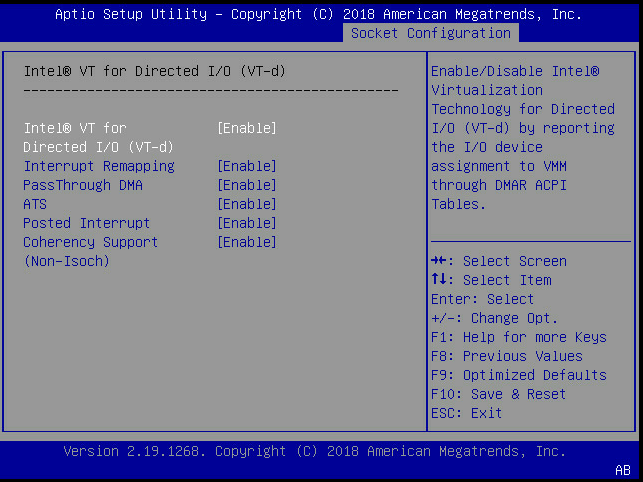

    소켓 구성

  3. 일부 서버는 *Intel Volume Management Device(Intel VMD)*를 지원합니다. 이 기능을 활성화하면 사용 가능한 NVMe 장치가 ESXi 또는 KVM 하이퍼바이저에 표시되지 않습니다. 계속 진행하기 전에 이 옵션을 비활성화하십시오.

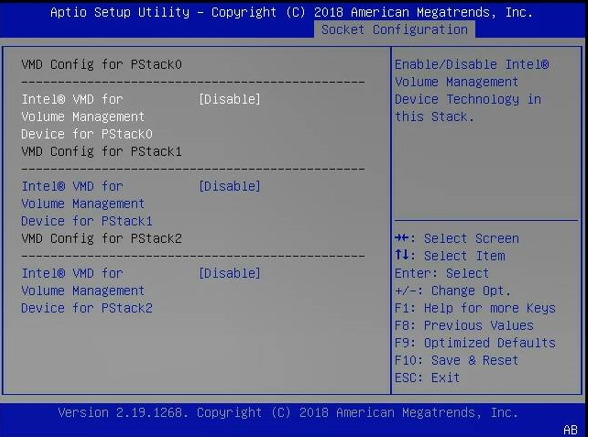

    소켓 구성, VMD

  4. 가상 머신에 대한 패스스루를 위해 NVMe 드라이브를 구성합니다.

    1. vSphere에서 호스트 구성 보기를 열고 하드웨어: PCI 장치 아래의 *편집*을 선택합니다.

    2. ONTAP Select에 사용할 NVMe 드라이브를 선택합니다.

      다음 예시 출력은 ESXi 호스트에서 사용 가능한 드라이브를 보여줍니다.

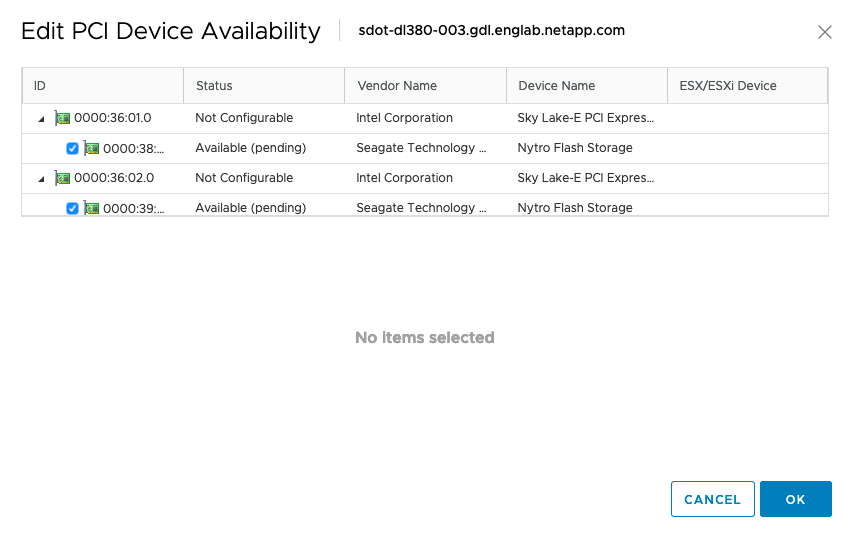

      PCI 장치 가용성 편집

    참고 ONTAP Select VM 시스템 디스크와 가상 NVRAM을 호스팅하려면 NVMe 장치로 백업되는 VMFS 데이터 저장소가 필요합니다. PCI 패스스루를 위해 다른 드라이브를 구성할 때 이 용도로 최소 하나의 NVMe 드라이브를 확보해 두십시오.

    1. *확인*을 선택합니다. 선택한 디바이스에 *Available(pending)*이 표시됩니다.

  5. *이 호스트 재부팅*을 선택합니다.

    다음은 ESXi 호스트에 대한 예시 출력입니다.

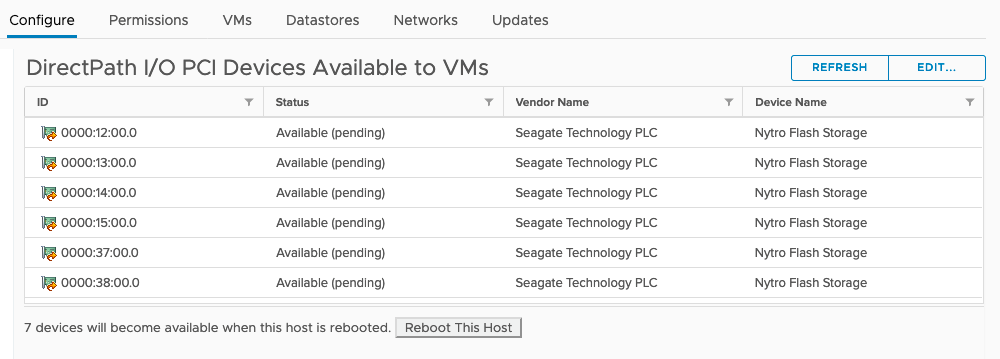

    이 호스트 재부팅

2단계: ONTAP Select Deploy 유틸리티를 설치합니다

호스트 준비가 완료되면 ONTAP Select Deploy 유틸리티를 설치할 수 있습니다. Deploy는 새로 준비된 호스트에 ONTAP Select 스토리지 클러스터를 생성하는 과정을 안내합니다. 이 과정에서 Deploy는 패스스루용으로 구성된 NVMe 드라이브를 감지하고 자동으로 ONTAP 데이터 디스크로 사용하도록 선택합니다. 필요한 경우 기본 선택을 조정할 수 있습니다.

참고 각 ONTAP Select 노드에 대해 최대 14개의 NVMe 디바이스가 지원됩니다.

다음은 ESXi 호스트에 대한 예시 출력입니다.

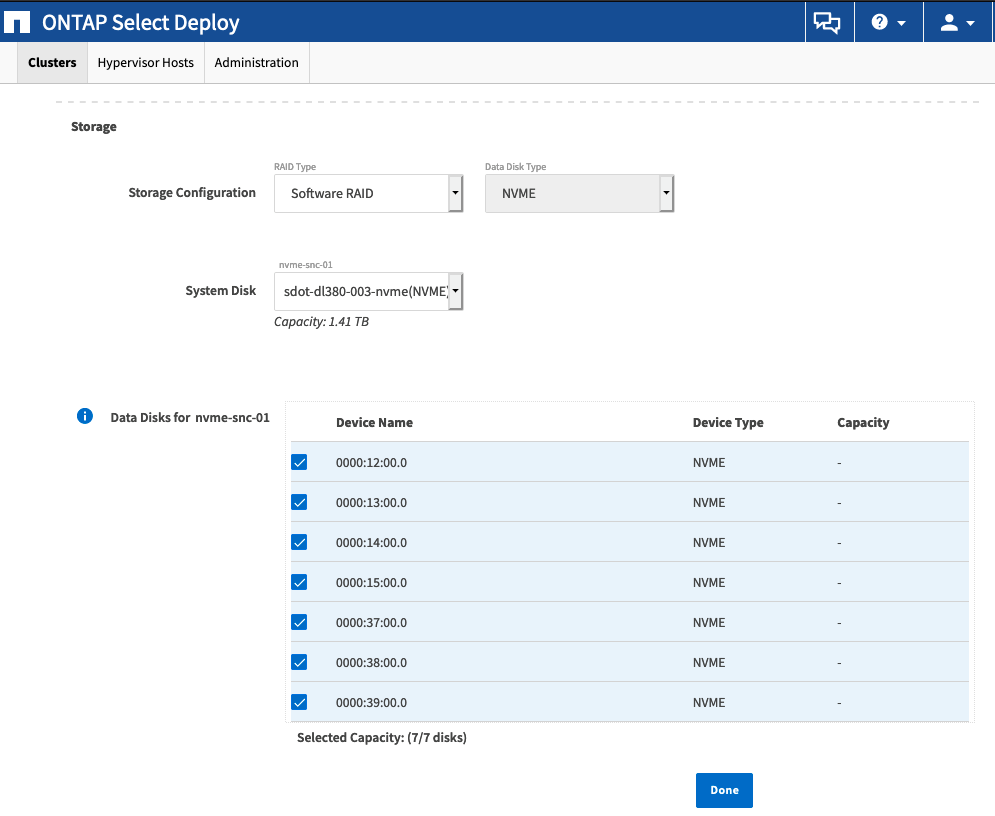

ONTAP Select Deploy 클러스터

클러스터가 성공적으로 배포되면 ONTAP System Manager를 사용하여 모범 사례에 따라 스토리지를 프로비저닝할 수 있습니다. ONTAP는 플래시 최적화 스토리지 효율성 기능을 자동으로 활성화하여 NVMe 스토리지를 최대한 활용합니다.

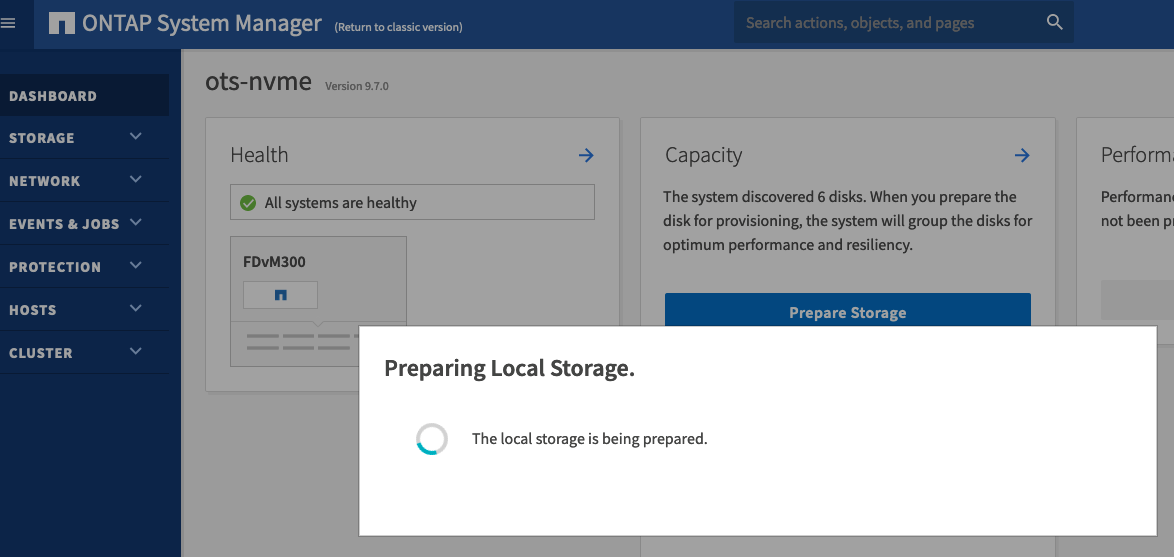

로컬 스토리지 준비 중

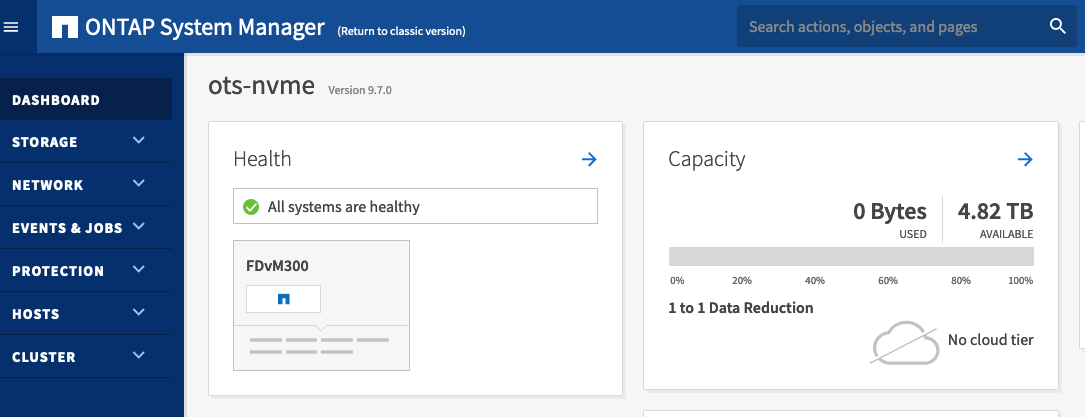

ONTAP System Manager
