케이블 제품

기여자 netapp-ivanad netapp-perveilerk netapp-pcarriga
PDF

어플라이언스 또는 컨트롤러의 네트워크 포트를 그리드 네트워크 및 StorageGRID용 클라이언트 네트워크(옵션)에 연결합니다. 일부 어플라이언스의 경우 어플라이언스의 관리 포트를 서비스 랩톱에 연결하거나 컨트롤러 관리 포트를 연결합니다.

SG100 및 SG1000입니다

어플라이언스의 관리 포트를 서비스 랩톱에 연결하고 어플라이언스의 네트워크 포트를 그리드 네트워크 및 StorageGRID용 클라이언트 네트워크(옵션)에 연결해야 합니다.

시작하기 전에

  • 관리 포트를 연결하기 위한 RJ-45 이더넷 케이블이 있습니다.

  • 네트워크 포트에 대한 다음 옵션 중 하나가 있습니다. 이러한 품목은 제품에는 제공되지 않습니다.

    • 4개의 네트워크 포트를 연결하기 위한 TwinAx 케이블 1-4개.

    • SG100의 경우 포트에 광 케이블을 사용하려는 경우 SFP+ 또는 SFP28 트랜시버를 1~4개 사용하십시오.

    • SG1000의 경우 포트에 광 케이블을 사용할 계획인 경우 1~4개의 QSFP+ 또는 QSFP28 트랜시버를 사용합니다.

주의 * 레이저 방사 노출 위험 * — SFP 또는 QSFP 트랜시버의 부품을 분해하거나 제거하지 마십시오. 레이저 방사선에 노출될 수 있습니다.
이 작업에 대해

다음 그림은 어플라이언스 후면에 있는 포트를 보여줍니다.

SG100 포트 연결:

SG100 후면 커넥터

SG1000 포트 연결:

SG1000 포트 연결
속성 표시기 포트 포트의 유형입니다 사용

1

어플라이언스의 BMC 관리 포트

1GbE(RJ-45)

BMC 인터페이스에 액세스하는 네트워크에 연결합니다.

2

어플라이언스에 네트워크 포트 4개가 있습니다

  • SG100:10/25-GbE의 경우

  • SG1000: 10/25/40/100GbE의 경우

그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. 을 참조하십시오 "포트 본드 모드(포트 본드 모드(SG100 및 SG1000)".

3

어플라이언스의 관리 네트워크 포트(그림에서 P1 레이블)

1GbE(RJ-45)

주의: 이 포트는 1000 BaseT/full에서만 작동하며 10 또는 100메가비트 속도를 지원하지 않습니다.

StorageGRID용 관리 네트워크에 어플라이언스를 연결합니다.

어플라이언스에서 가장 오른쪽에 있는 RJ-45 포트

1GbE(RJ-45)

주의: 이 포트는 1000 BaseT/full에서만 작동하며 10 또는 100메가비트 속도를 지원하지 않습니다.

  • 관리 네트워크에 대한 중복 연결을 원할 경우 관리 포트 1에 연결할 수 있습니다.

  • 연결을 끊은 상태로 두고 임시 로컬 액세스(IP 169.254.0.1)에 사용할 수 있습니다.

  • 설치하는 동안 DHCP 할당 IP 주소를 사용할 수 없는 경우 어플라이언스를 서비스 랩톱에 연결하는 데 사용할 수 있습니다.
단계

  1. 이더넷 케이블을 사용하여 어플라이언스의 BMC 관리 포트를 관리 네트워크에 연결합니다.

    이 연결은 선택 사항이지만 지원을 원활하게 하는 것이 좋습니다.

  2. TwinAx 케이블이나 광 케이블과 트랜시버를 사용하여 어플라이언스의 네트워크 포트를 해당 네트워크 스위치에 연결합니다.

    하드웨어 및 링크 속도에 필요한 장비는 다음 표를 참조하십시오.

    SG100 링크 속도(GbE) 필수 장비

    10

    SFP+ 트랜시버

    25

    SFP28 트랜시버

    SG1000 링크 속도(GbE)

    필수 장비

    10

    QSA 및 SFP+ 트랜시버

    25

    QSA 및 SFP28 트랜시버

    40

    QSFP+ 트랜시버

    100

    QFSP28 트랜시버

    • 포트 속도 옵션으로 자동 협상을 지원하는 모델에서 고정 포트 본딩 모드를 선택한 경우 StorageGRID 그리드 네트워크 전용 포트를 클라이언트 네트워크 전용 포트와 다른 속도로 실행할 수 있습니다.

    • 포트 속도 옵션으로 Autonegotiate를 지원하지 않는 모델에서는 4개의 네트워크 포트 모두 동일한 링크 속도를 사용해야 합니다.

    • 고정 포트 결합 모드(기본값)를 사용하려는 경우 표 에 나와 있는 대로 포트를 StorageGRID 그리드 및 클라이언트 네트워크에 연결합니다.

      포트 연결 대상…​

      포트 1

      클라이언트 네트워크(옵션)

      포트 2

      그리드 네트워크

      포트 3

      클라이언트 네트워크(옵션)

      포트 4

      그리드 네트워크

    • Aggregate 포트 결합 모드를 사용하려는 경우 하나 이상의 네트워크 포트를 하나 이상의 스위치에 연결합니다. 단일 장애 지점이 발생하지 않도록 4개 포트 중 2개 이상을 연결해야 합니다. 단일 LACP 결합에 둘 이상의 스위치를 사용하는 경우 스위치는 MLAG 또는 동급 스위치를 지원해야 합니다.

  3. StorageGRID용 관리 네트워크를 사용하려는 경우 이더넷 케이블을 사용하여 어플라이언스의 관리 네트워크 포트를 관리 네트워크에 연결합니다.

SG110 및 SG1100

어플라이언스의 관리 포트를 서비스 랩톱에 연결하고 어플라이언스의 네트워크 포트를 그리드 네트워크 및 StorageGRID용 클라이언트 네트워크 옵션에 연결합니다.

시작하기 전에

  • 관리 포트를 연결하기 위한 RJ-45 이더넷 케이블이 있습니다.

  • 네트워크 포트에 대한 다음 옵션 중 하나가 있습니다. 이러한 품목은 제품에는 제공되지 않습니다.

    • 4개의 네트워크 포트를 연결하기 위한 TwinAx 케이블 1-4개.

    • SG110의 경우 포트에 광 케이블을 사용하려는 경우 SFP+ 또는 SFP28 트랜시버 1~4개가 필요합니다.

    • SG1100의 경우 포트에 광 케이블을 사용할 계획인 경우 QSFP+ 또는 QSFP28 트랜시버 1~4개가 필요합니다.

주의 * 레이저 방사 노출 위험 * — SFP 또는 QSFP 트랜시버의 부품을 분해하거나 제거하지 마십시오. 레이저 방사선에 노출될 수 있습니다.
이 작업에 대해

다음 그림은 어플라이언스 후면에 있는 포트를 보여줍니다.

SG110 포트 연결:

SG110 후면 커넥터

SG1100 포트 연결:

SG1000 포트 연결
속성 표시기 포트 포트의 유형입니다 사용

1

어플라이언스의 BMC 관리 포트

1GbE(RJ-45)

BMC 인터페이스에 액세스하는 네트워크에 연결합니다.

2

어플라이언스에 네트워크 포트 4개가 있습니다

  • SG110의 경우: 10/25-GbE

  • SG1100의 경우 10/25/40/100-GbE

그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. 을 참조하십시오 "포트 결합 모드(SG110 및 SG1100)"

3

어플라이언스의 관리 네트워크 포트입니다

1GbE(RJ-45)

  • 중요: * 이 포트는 1/10GbE(RJ-45)에서만 작동하며 100메가비트 속도를 지원하지 않습니다.

StorageGRID용 관리 네트워크에 어플라이언스를 연결합니다.

어플라이언스에서 가장 오른쪽에 있는 RJ-45 포트

1GbE(RJ-45)

  • 중요: * 이 포트는 1/10GbE(RJ-45)에서만 작동하며 100메가비트 속도를 지원하지 않습니다.

  • 관리 네트워크에 대한 중복 연결을 원할 경우 관리 포트 1에 연결할 수 있습니다.

  • 연결을 끊은 상태로 두고 임시 로컬 액세스(IP 169.254.0.1)에 사용할 수 있습니다.

  • 설치하는 동안 DHCP 할당 IP 주소를 사용할 수 없는 경우 어플라이언스를 서비스 랩톱에 연결하는 데 사용할 수 있습니다.
단계

  1. 이더넷 케이블을 사용하여 어플라이언스의 BMC 관리 포트를 관리 네트워크에 연결합니다.

    이 연결은 선택 사항이지만 지원을 원활하게 하는 것이 좋습니다.

  2. TwinAx 케이블이나 광 케이블과 트랜시버를 사용하여 어플라이언스의 네트워크 포트를 해당 네트워크 스위치에 연결합니다.

    하드웨어 및 링크 속도에 필요한 장비는 다음 표를 참조하십시오.

    SG110 링크 속도(GbE) 필수 장비

    10

    SFP+ 트랜시버

    25

    SFP28 트랜시버

    SG1100 링크 속도(GbE)

    필수 장비

    10

    QSA 및 SFP+ 트랜시버

    25

    QSA 및 SFP28 트랜시버

    40

    QSFP+ 트랜시버

    100

    QFSP28 트랜시버

    • 포트 속도 옵션으로 자동 협상을 지원하는 모델에서 고정 포트 본딩 모드를 선택한 경우 StorageGRID 그리드 네트워크 전용 포트를 클라이언트 네트워크 전용 포트와 다른 속도로 실행할 수 있습니다.

    • 포트 속도 옵션으로 Autonegotiate를 지원하지 않는 모델에서는 4개의 네트워크 포트 모두 동일한 링크 속도를 사용해야 합니다.

    • 고정 포트 결합 모드(기본값)를 사용하려는 경우 표 에 나와 있는 대로 포트를 StorageGRID 그리드 및 클라이언트 네트워크에 연결합니다.

      포트 연결 대상…​

      포트 1

      클라이언트 네트워크(옵션)

      포트 2

      그리드 네트워크

      포트 3

      클라이언트 네트워크(옵션)

      포트 4

      그리드 네트워크

    • Aggregate 포트 결합 모드를 사용하려는 경우 하나 이상의 네트워크 포트를 하나 이상의 스위치에 연결합니다. 단일 장애 지점이 발생하지 않도록 4개 포트 중 2개 이상을 연결해야 합니다. 단일 LACP 결합에 둘 이상의 스위치를 사용하는 경우 스위치는 MLAG 또는 동급 스위치를 지원해야 합니다.

  3. StorageGRID용 관리 네트워크를 사용하려는 경우 이더넷 케이블을 사용하여 어플라이언스의 관리 네트워크 포트를 관리 네트워크에 연결합니다.

SG5700입니다

두 컨트롤러를 서로 연결하고, 각 컨트롤러의 관리 포트를 연결한 다음, E5500SG 컨트롤러의 10/25-GbE 포트를 그리드 네트워크 및 StorageGRID용 선택적 클라이언트 네트워크에 연결합니다.

시작하기 전에

  • 제품에 포함된 다음 품목을 개봉했습니다.

    • 전원 코드 2개

    • 컨트롤러의 FC 인터커넥트 포트에 대한 광 케이블 2개.

    • 10GbE 또는 16Gbps FC를 지원하는 SFP+ 트랜시버 8개 트랜시버는 두 컨트롤러의 상호 연결 포트 2개와 E700SG 컨트롤러의 10/25-GbE 네트워크 포트 4개와 함께 사용할 수 있습니다. 단, 네트워크 포트에서 10GbE 링크 속도를 사용하려는 경우에는 가능합니다.

  • 다음 품목은 제품에 포함되어 있지 않습니다.

    • 사용하려는 10/25-GbE 포트에 대해 1-4개의 광 케이블을 사용합니다.

    • 25-GbE 링크 속도를 사용하려는 경우 SFP28 트랜시버 1~4개

    • 관리 포트 연결용 이더넷 케이블

주의 * 레이저 방사선에 노출될 위험 * - SFP 트랜시버를 분해하거나 제거하지 마십시오. 레이저 방사선에 노출될 수 있습니다.
이 작업에 대해

이 그림은 SG5760 및 SG5760X의 컨트롤러 2개와 E2800 시리즈 스토리지 컨트롤러 위쪽 및 E5500SG 컨트롤러 맨 아래에 있는 컨트롤러 2개를 보여 줍니다. SG5712 및 SG5712X에서는 E2800 시리즈 스토리지 컨트롤러를 후면에서 볼 때 E5500SG 컨트롤러의 왼쪽에 연결합니다.

SG5760 연결:

SG5760 어플라이언스에 연결

SG5760X 연결:

SG5760X 어플라이언스에 연결
속성 표시기 포트 포트의 유형입니다 사용

1

각 컨트롤러에 2개의 인터커넥트 포트

16Gb/s FC 광 SFP+

두 컨트롤러를 서로 연결합니다.

2

E2800 시리즈 컨트롤러의 관리 포트 1

1GbE(RJ-45)

SANtricity 시스템 관리자에 액세스하는 네트워크에 연결합니다. StorageGRID용 관리 네트워크 또는 독립 관리 네트워크를 사용할 수 있습니다.

2

E2800 시리즈 컨트롤러의 관리 포트 2

1GbE(RJ-45)

기술 지원용으로 예약되어 있습니다.

3

E5500SG 컨트롤러의 관리 포트 1

1GbE(RJ-45)

StorageGRID용 관리 네트워크에 E5500SG 컨트롤러를 연결합니다.

3

E5700SG 컨트롤러의 관리 포트 2

1GbE(RJ-45)

  • 관리 네트워크에 대한 중복 연결을 원할 경우 관리 포트 1에 연결할 수 있습니다.

  • 유선을 해제하고 임시 로컬 액세스(IP 169.254.0.1)에 사용할 수 있습니다.

  • 설치하는 동안 DHCP 할당 IP 주소를 사용할 수 없는 경우 E700SG 컨트롤러를 서비스 랩톱에 연결하는 데 사용할 수 있습니다.

4

E5500SG 컨트롤러의 10/25-GbE 포트 1-4

10GbE 또는 25GbE

  • 참고: * 어플라이언스에 포함된 SFP+ 트랜시버는 10GbE 링크 속도를 지원합니다. 네트워크 포트 4개에 25GbE 링크 속도를 사용하려면 SFP28 트랜시버를 제공해야 합니다.

그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. 을 참조하십시오 "포트 결합 모드(E5500SG 컨트롤러)".
단계

  1. 광 케이블 2개와 SFP+ 트랜시버 8개 중 4개를 사용하여 E2800 컨트롤러를 E5500SG 컨트롤러에 연결합니다.

    이 포트 연결…​ 이 포트로…​

    E2800 컨트롤러의 상호 연결 포트 1입니다

    E5500SG 컨트롤러의 상호 연결 포트 1

    E2800 컨트롤러의 상호 연결 포트 2

    E5700SG 컨트롤러의 인터커넥트 포트 2를 참조하십시오

  2. SANtricity System Manager를 사용하려면 이더넷 케이블을 사용하여 E2800 컨트롤러(왼쪽의 RJ-45 포트)의 관리 포트 1(P1)을 SANtricity System Manager용 관리 네트워크에 연결합니다.

    E2800 컨트롤러(오른쪽의 RJ-45 포트)에서 관리 포트 2(P2)를 사용하지 마십시오. 이 포트는 기술 지원을 위해 예약되어 있습니다.

  3. StorageGRID용 관리 네트워크를 사용하려는 경우 이더넷 케이블을 사용하여 E5500SG 컨트롤러(왼쪽의 RJ-45 포트)의 관리 포트 1을 관리 네트워크에 연결합니다.

    관리 네트워크에 대해 액티브-백업 네트워크 연결 모드를 사용하려는 경우 이더넷 케이블을 사용하여 E700SG 컨트롤러(오른쪽의 RJ-45 포트)의 관리 포트 2를 관리 네트워크에 연결합니다.

  4. 광 케이블과 SFP+ 또는 SFP28 트랜시버를 사용하여 E5500SG 컨트롤러의 10/25-GbE 포트를 해당 네트워크 스위치에 연결합니다.

    참고 10GbE 링크 속도를 사용하려는 경우 SFP+ 트랜시버를 설치합니다. 25GbE 링크 속도를 사용하려는 경우 SFP28 트랜시버를 설치합니다.

    • 포트 속도 옵션으로 자동 협상을 지원하는 모델에서 고정 포트 본딩 모드를 선택한 경우 StorageGRID 그리드 네트워크 전용 포트를 클라이언트 네트워크 전용 포트와 다른 속도로 실행할 수 있습니다.

    • 포트 속도 옵션으로 Autonegotiate를 지원하지 않는 모델에서는 4개의 네트워크 포트 모두 동일한 링크 속도를 사용해야 합니다.

    • 고정 포트 결합 모드(기본값)를 사용하려는 경우 표 에 나와 있는 대로 포트를 StorageGRID 그리드 및 클라이언트 네트워크에 연결합니다.

      포트 연결 대상…​

      포트 1

      클라이언트 네트워크(옵션)

      포트 2

      그리드 네트워크

      포트 3

      클라이언트 네트워크(옵션)

      포트 4

      그리드 네트워크

    • Aggregate 포트 결합 모드를 사용하려는 경우 하나 이상의 네트워크 포트를 하나 이상의 스위치에 연결합니다. 단일 장애 지점이 발생하지 않도록 4개 포트 중 2개 이상을 연결해야 합니다. 단일 LACP 결합에 둘 이상의 스위치를 사용하는 경우 스위치는 MLAG 또는 동급 스위치를 지원해야 합니다.

SG5800을 참조하십시오

2개의 컨트롤러를 서로 연결하고, 각 컨트롤러의 관리 포트를 연결하고, SG5800 컨트롤러의 10/25GbE 포트를 그리드 네트워크 및 StorageGRID용 클라이언트 네트워크 옵션에 연결합니다.

시작하기 전에

  • 제품에 포함된 다음 품목을 개봉했습니다.

    • 전원 코드 2개

    • 컨트롤러의 iSCSI 인터커넥트 포트용 케이블 2개

  • 다음 품목은 제품에 포함되어 있지 않습니다.

    • 사용할 10/25GbE 포트용 광 또는 구리 케이블 1~4개

    • 광 케이블 및 10GbE 링크 속도를 사용하려는 경우 SFP+ 트랜시버 1~8개

    • 광 케이블과 25-GbE 링크 속도를 사용하려는 경우 SFP28 트랜시버 1~8개

    • 관리 포트 연결용 이더넷 케이블

주의 * 레이저 방사선에 노출될 위험 * - SFP 트랜시버를 분해하거나 제거하지 마십시오. 레이저 방사선에 노출될 수 있습니다.
이 작업에 대해

이 그림은 SG5860의 컨트롤러 2개를 보여 주며, E4000 시리즈 스토리지 컨트롤러가 상단에 있고 SG5800 컨트롤러가 하단에 있습니다. SG5812에서 E4000 시리즈 스토리지 컨트롤러는 뒷면에서 볼 때 SG5800 컨트롤러의 왼쪽에 있습니다.

SG5860 연결:

SG5860 어플라이언스에 연결합니다
속성 표시기 포트 포트의 유형입니다 사용

1

각 컨트롤러에 2개의 인터커넥트 포트

25GbE iSCSI(SFP28)

두 컨트롤러를 서로 연결합니다.

2

E4000 시리즈 컨트롤러의 관리 포트 1

1GbE(RJ-45)

SANtricity 시스템 관리자에 액세스하는 네트워크에 연결합니다. StorageGRID용 관리 네트워크 또는 독립 관리 네트워크를 사용할 수 있습니다.

3

SG5800 컨트롤러의 관리 포트 1입니다

1GbE(RJ-45)

SG5800 컨트롤러를 StorageGRID용 관리 네트워크에 연결합니다.

4

SG5800 컨트롤러의 10/25-GbE 포트 1-4개

10GbE 또는 25GbE

그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. 을 참조하십시오 "포트 본드 모드(SG5800 컨트롤러)".
단계

  1. 제공된 케이블 2개를 사용하여 E4000 컨트롤러를 SG5800 컨트롤러에 연결합니다.

    이 포트 연결…​ 이 포트로…​

    E4000 컨트롤러의 연결 포트 1

    SG5800 컨트롤러의 인터커넥트 포트 1을 참조하십시오

    E4000 컨트롤러의 연결 포트 2

    SG5800 컨트롤러의 인터커넥트 포트 2를 참조하십시오

  2. 선택적으로 이더넷 케이블을 사용하여 E4000 컨트롤러(왼쪽의 RJ-45 포트)의 관리 포트 1(P1)을 SANtricity System Manager용 관리 네트워크에 연결합니다.

  3. StorageGRID용 관리 네트워크를 사용하려면 이더넷 케이블을 사용하여 SG5800 컨트롤러(왼쪽의 RJ-45 포트)의 관리 포트 1을 관리 네트워크에 연결합니다.

  4. 구리 케이블 또는 광 케이블과 SFP+ 또는 SFP28 트랜시버를 사용하여 SG5800 컨트롤러의 10/25-GbE 포트를 적절한 네트워크 스위치에 연결합니다.

    참고 10GbE 링크 속도를 사용하려는 경우 SFP+ 트랜시버를 설치합니다. 25GbE 링크 속도를 사용하려는 경우 SFP28 트랜시버를 설치합니다.

    • 포트 속도 옵션으로 자동 협상을 지원하는 모델에서 고정 포트 본딩 모드를 선택한 경우 StorageGRID 그리드 네트워크 전용 포트를 클라이언트 네트워크 전용 포트와 다른 속도로 실행할 수 있습니다.

    • 포트 속도 옵션으로 Autonegotiate를 지원하지 않는 모델에서는 4개의 네트워크 포트 모두 동일한 링크 속도를 사용해야 합니다.

    • 고정 포트 결합 모드(기본값)를 사용하려는 경우 표 에 나와 있는 대로 포트를 StorageGRID 그리드 및 클라이언트 네트워크에 연결합니다.

      포트 연결 대상…​

      포트 1

      클라이언트 네트워크(옵션)

      포트 2

      그리드 네트워크

      포트 3

      클라이언트 네트워크(옵션)

      포트 4

      그리드 네트워크

    • Aggregate 포트 결합 모드를 사용하려는 경우 하나 이상의 네트워크 포트를 하나 이상의 스위치에 연결합니다. 단일 장애 지점이 발생하지 않도록 4개 포트 중 2개 이상을 연결해야 합니다. 단일 LACP 결합에 둘 이상의 스위치를 사용하는 경우 스위치는 MLAG 또는 동급 스위치를 지원해야 합니다.

SG6000 을 참조하십시오

스토리지 컨트롤러를 SG6000-CN 컨트롤러에 연결하고, 세 컨트롤러 모두의 관리 포트를 연결하고, SG6000-CN 컨트롤러의 네트워크 포트를 StorageGRID용 그리드 네트워크 및 선택적 클라이언트 네트워크에 연결합니다.

시작하기 전에

  • 스토리지 컨트롤러 2개를 SG6000-CN 컨트롤러에 연결하기 위해 어플라이언스와 함께 제공된 광 케이블 4개가 있습니다.

  • 관리 포트를 연결하기 위한 RJ-45 이더넷 케이블(최소 4개)이 있습니다.

  • 네트워크 포트에 대한 다음 옵션 중 하나가 있습니다. 이러한 품목은 제품에는 제공되지 않습니다.

    • 4개의 네트워크 포트를 연결하기 위한 TwinAx 케이블 1-4개.

    • 포트에 광 케이블을 사용하려는 경우 SFP+ 또는 SFP28 트랜시버 1~4개

      주의 * 레이저 방사선에 노출될 위험 * - SFP 트랜시버를 분해하거나 제거하지 마십시오. 레이저 방사선에 노출될 수 있습니다.
이 작업에 대해

다음 그림은 SG6060 및 SG6060X 어플라이언스의 컨트롤러 3개와 SG6000-CN 컴퓨팅 컨트롤러가 상단에, E2800 스토리지 컨트롤러 2개가 아래쪽에 있는 모습입니다. SG6060은 E2800A 컨트롤러를 사용하고 SG6060X는 두 가지 E2800B 컨트롤러 버전 중 하나를 사용합니다.

참고 E2800 컨트롤러의 두 버전은 상호 연결 포트의 위치를 제외하고 동일한 사양과 기능을 제공합니다.
주의 E2800A 및 E2800B 컨트롤러를 동일한 어플라이언스에서 사용하지 마십시오.

SG6060 연결:

SG6060 - E2800A 연결

SG6060X 연결:

  • 버전 1

    SG6060 - E2800B 연결

  • 버전 2

    참고 E2800B 컨트롤러의 FC 트랜시버가 위쪽 FC 연결 포트(6)에 설치된 경우 이를 오른쪽 아래 FC 연결 포트(7)로 이동합니다.
    SG6060 - E2800B 연결

다음 그림은 SGF6024 어플라이언스에 있는 3개의 컨트롤러와 SG6000-CN 컴퓨팅 컨트롤러가 상단에 있고 두 개의 EF570 스토리지 컨트롤러가 컴퓨팅 컨트롤러 아래에 나란히 표시되어 있습니다.

SGF6024 연결:

SG6000에서 SGF570 간 연결
속성 표시기 포트 포트의 유형입니다 사용

1

SG6000-CN 컨트롤러의 BMC 관리 포트

1GbE(RJ-45)

BMC 인터페이스에 액세스하는 네트워크에 연결합니다.

2

FC 연결 포트:

  • SG6000-CN 컨트롤러에서 4

  • 각 스토리지 컨트롤러에 2개씩

16Gb/s FC 광 SFP+

각 스토리지 컨트롤러를 SG6000-CN 컨트롤러에 연결합니다.

3

SG6000-CN 컨트롤러의 네트워크 포트 4개

10/25GbE

그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. 을 참조하십시오 "포트 결합 모드(SG6000-CN 컨트롤러)".

4

SG6000-CN 컨트롤러의 관리 네트워크 포트(그림에서 P1 레이블)

1GbE(RJ-45)

주의: 이 포트는 1000 BaseT/full에서만 작동하며 10 또는 100메가비트 속도를 지원하지 않습니다.

SG6000-CN 컨트롤러를 StorageGRID용 관리 네트워크에 연결합니다.

SG6000-CN 컨트롤러의 가장 오른쪽 RJ-45 포트

1GbE(RJ-45)

주의: 이 포트는 1000 BaseT/full에서만 작동하며 10 또는 100메가비트 속도를 지원하지 않습니다.

  • 관리 네트워크에 대한 중복 연결을 원할 경우 관리 포트 1에 연결할 수 있습니다.

  • 유선을 해제하고 임시 로컬 액세스(IP 169.254.0.1)에 사용할 수 있습니다.

  • 설치 중에 DHCP 할당 IP 주소를 사용할 수 없는 경우 SG6000-CN 컨트롤러를 서비스 랩톱에 연결하는 데 사용할 수 있습니다.

5

각 스토리지 컨트롤러의 관리 포트 1

1GbE(RJ-45)

SANtricity 시스템 관리자에 액세스하는 네트워크에 연결합니다.

각 스토리지 컨트롤러에 있는 관리 포트 2입니다

1GbE(RJ-45)

기술 지원용으로 예약되어 있습니다.
단계

  1. 이더넷 케이블을 사용하여 SG6000-CN 컨트롤러의 BMC 관리 포트를 관리 네트워크에 연결합니다.

    이 연결은 선택 사항이지만 지원을 원활하게 하는 것이 좋습니다.

  2. 스토리지 컨트롤러의 4개의 광 케이블과 4개의 SFP+ 트랜시버를 사용하여 각 스토리지 컨트롤러의 FC 포트 2개를 SG6000-CN 컨트롤러의 FC 포트에 연결합니다.

  3. TwinAx 케이블 또는 광 케이블과 SFP+ 또는 SFP28 트랜시버를 사용하여 SG6000-CN 컨트롤러의 네트워크 포트를 해당 네트워크 스위치에 연결합니다.

    참고 10GbE 링크 속도를 사용하려는 경우 SFP+ 트랜시버를 설치합니다. 25GbE 링크 속도를 사용하려는 경우 SFP28 트랜시버를 설치합니다.

    • 포트 속도 옵션으로 자동 협상을 지원하는 모델에서 고정 포트 본딩 모드를 선택한 경우 StorageGRID 그리드 네트워크 전용 포트를 클라이언트 네트워크 전용 포트와 다른 속도로 실행할 수 있습니다.

    • 포트 속도 옵션으로 Autonegotiate를 지원하지 않는 모델에서는 4개의 네트워크 포트 모두 동일한 링크 속도를 사용해야 합니다.

    • 고정 포트 결합 모드(기본값)를 사용하려는 경우 표 에 나와 있는 대로 포트를 StorageGRID 그리드 및 클라이언트 네트워크에 연결합니다.

      포트 연결 대상…​

      포트 1

      클라이언트 네트워크(옵션)

      포트 2

      그리드 네트워크

      포트 3

      클라이언트 네트워크(옵션)

      포트 4

      그리드 네트워크

      • Aggregate 포트 결합 모드를 사용하려는 경우 하나 이상의 네트워크 포트를 하나 이상의 스위치에 연결합니다. 단일 장애 지점이 발생하지 않도록 4개 포트 중 2개 이상을 연결해야 합니다. 단일 LACP 결합에 둘 이상의 스위치를 사용하는 경우 스위치는 MLAG 또는 동급 스위치를 지원해야 합니다.

  4. StorageGRID용 관리 네트워크를 사용하려는 경우 이더넷 케이블을 사용하여 SG6000-CN 컨트롤러의 관리 네트워크 포트를 관리 네트워크에 연결합니다.

  5. SANtricity 시스템 관리자용 관리 네트워크를 사용하려면 이더넷 케이블을 사용하여 각 스토리지 컨트롤러(왼쪽의 RJ-45 포트)의 관리 포트 1(P1)을 SANtricity 시스템 관리자용 관리 네트워크에 연결합니다.

    스토리지 컨트롤러(오른쪽의 RJ-45 포트)에서 관리 포트 2(P2)를 사용하지 마십시오. 이 포트는 기술 지원을 위해 예약되어 있습니다.

SG6100

어플라이언스의 관리 포트를 서비스 랩톱에 연결하고 어플라이언스의 네트워크 포트를 그리드 네트워크 및 StorageGRID용 클라이언트 네트워크 옵션에 연결합니다.

시작하기 전에

  • SG6160만 해당: 2개의 스토리지 컨트롤러를 SG6100-CN 컨트롤러에 연결하기 위해 어플라이언스와 함께 제공되는 100GbE~4x25GbE 브레이크아웃 케이블이 있습니다.

  • RJ-45 이더넷 케이블이 있습니다.

    • 관리 포트 연결용 RJ-45 케이블 1개

    • SG6160 모델만 해당: SG6100-CN의 두 번째 관리 포트와 BMC 포트 및 두 개의 E4000 컨트롤러의 유지보수 포트를 포함하여 사용하려는 선택 포트용 추가 RJ-45 이더넷 케이블 최대 4개

  • 네트워크 포트에 대한 다음 옵션 중 하나가 있습니다. 이러한 품목은 제품에는 제공되지 않습니다.

    • 4개의 네트워크 포트를 연결하기 위한 TwinAx 케이블 1-4개.

    • 포트에 광 케이블을 사용하려는 경우 1~8개의 SFP+ 또는 SFP28 트랜시버

주의 * 레이저 방사선에 노출될 위험 * - SFP 트랜시버를 분해하거나 제거하지 마십시오. 레이저 방사선에 노출될 수 있습니다.
이 작업에 대해

다음 그림은 SGF6112 후면의 포트와 SG6160 어플라이언스의 3개의 컨트롤러를 보여줍니다. SG6160 어플라이언스에는 SG6100-CN 컴퓨팅 컨트롤러가 포함되어 있으며 맨 위에는 E4000 스토리지 컨트롤러 2개가 있습니다.

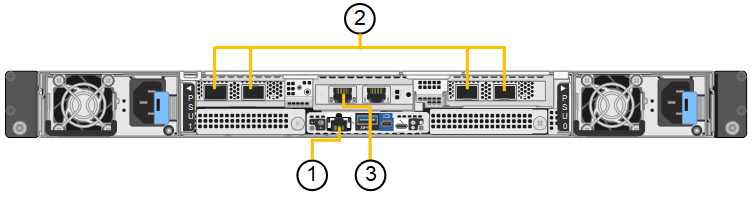

SGF6112 연결:

SGF6112 후면 커넥터

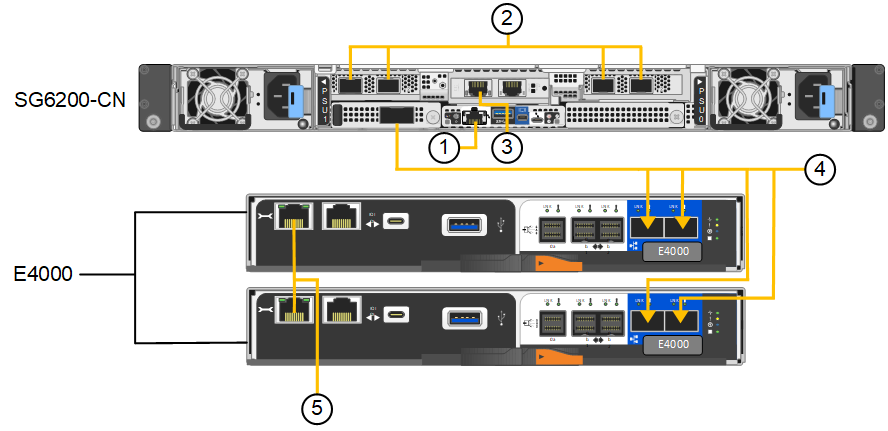

SG6160 연결:

SG6100-CN - E4000 연결
속성 표시기 포트 포트의 유형입니다 사용

1

어플라이언스의 BMC 관리 포트

1GbE(RJ-45)

BMC 인터페이스에 액세스하는 네트워크에 연결합니다.

2

SG6100-CN 컨트롤러에 네트워크 포트 4개

  • 어플라이언스에 10GbE 네트워크 포트 4개/25GbE 네트워크 포트

  • 100G NIC SKU 옵션이 있는 10/25/40/100GbE 네트워크 포트 4개(SG6160만 해당)

그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. 을 참조하십시오 "포트 본드 모드(SG6100)"

3

어플라이언스의 관리 네트워크 포트(그림에서 P1 레이블)

1/10GbE(RJ-45)

  • 중요: * 이 포트는 1/10GbE(RJ-45)에서만 작동하며 100메가비트 속도를 지원하지 않습니다.

StorageGRID용 관리 네트워크에 어플라이언스를 연결합니다.

어플라이언스에서 가장 오른쪽에 있는 RJ-45 포트

1/10GbE(RJ-45)

주의: 이 포트는 1/10-GbE(RJ-45)에서만 작동하며 100메가비트 속도를 지원하지 않습니다.

  • 관리 네트워크에 대한 중복 연결을 원할 경우 관리 포트 1에 연결할 수 있습니다.

  • 연결을 끊은 상태로 두고 임시 로컬 액세스(IP 169.254.0.1)에 사용할 수 있습니다.

  • 설치하는 동안 DHCP 할당 IP 주소를 사용할 수 없는 경우 어플라이언스를 서비스 랩톱에 연결하는 데 사용할 수 있습니다.

4(SG6160만 해당)

총 5개의 연결 포트

  • SG6100-CN에 있는 100GbE 포트 1개

  • 각 스토리지 컨트롤러에 10/25GbE 포트 2개

각 스토리지 컨트롤러를 SG6100-CN 컨트롤러에 연결합니다.

5(SG6160만 해당)

각 스토리지 컨트롤러의 관리 포트 1

1GbE(RJ-45)

SANtricity 시스템 관리자에 액세스하는 네트워크에 연결합니다.

각 스토리지 컨트롤러에 있는 관리 포트 2입니다

1GbE(RJ-45)

SANtricity 시스템 관리자에 액세스하는 네트워크에 연결합니다.
단계

  1. 이더넷 케이블을 사용하여 어플라이언스의 BMC 관리 포트를 관리 네트워크에 연결합니다.

    이 연결은 선택 사항이지만 지원을 원활하게 하는 것이 좋습니다.

  2. 1개의 100GbE QSFP28-4x25-GbE SFP28 케이블을 사용하여 각 스토리지 컨트롤러에 있는 2개의 인터커넥트 포트를 SG6100-CN 컨트롤러의 100GbE 포트에 연결합니다.

  3. TwinAx 케이블이나 광 케이블과 트랜시버를 사용하여 어플라이언스의 네트워크 포트를 해당 네트워크 스위치에 연결합니다.

    링크 속도(GbE) 필수 장비

    10

    SFP+ 트랜시버

    25

    SFP28 트랜시버

    • 그리드 및 클라이언트 네트워크 포트는 자동 협상이 링크 속도로 선택되고 포트 결합 모드로 고정이 선택된 경우에만 다른 속도로 실행될 수 있습니다. 그렇지 않으면 포트 4개가 모두 같은 속도로 실행됩니다.

    • 고정 포트 결합 모드(기본값)를 사용하려는 경우 표 에 나와 있는 대로 포트를 StorageGRID 그리드 및 클라이언트 네트워크에 연결합니다.

      포트 연결 대상…​

      포트 1

      클라이언트 네트워크(옵션)

      포트 2

      그리드 네트워크

      포트 3

      클라이언트 네트워크(옵션)

      포트 4

      그리드 네트워크

    • Aggregate 포트 결합 모드를 사용하려는 경우 하나 이상의 네트워크 포트를 하나 이상의 스위치에 연결합니다. 단일 장애 지점이 발생하지 않도록 4개 포트 중 2개 이상을 연결해야 합니다. 단일 LACP 결합에 둘 이상의 스위치를 사용하는 경우 스위치는 MLAG 또는 동급 스위치를 지원해야 합니다.

  4. StorageGRID용 관리 네트워크를 사용하려는 경우 이더넷 케이블을 사용하여 어플라이언스의 관리 네트워크 포트를 관리 네트워크에 연결합니다.

  5. 어플라이언스에 확장 쉘프가 포함된 경우 케이블 연결 정보는 을 참조하십시오"배포된 SG6160에 확장 셸프를 추가하기 위한 지침입니다".
