상태 표시기 및 코드를 봅니다

기여자
PDF

어플라이언스 및 컨트롤러에는 어플라이언스 구성 요소의 상태를 확인하는 데 도움이 되는 표시등이 포함되어 있습니다.

SG100 및 SG1000입니다

이 제품에는 어플라이언스 컨트롤러 및 2개의 SSD의 상태를 확인하는 데 도움이 되는 표시등이 포함되어 있습니다.

이 정보를 사용하여 도움을 받으십시오 "SG100 및 SG1000 하드웨어 설치 문제를 해결합니다".

제품 표시등 및 버튼

다음 그림에서는 SG100 및 SG1000 전면의 상태 표시기와 단추를 보여 줍니다.

전면 표시등 - SG1000
속성 표시기 디스플레이 상태

1

전원 단추

  • 파란색: 제품의 전원이 켜져 있습니다.

  • 꺼짐: 제품의 전원이 꺼져 있습니다.

2

재설정 버튼

이 단추를 사용하여 컨트롤러를 하드 리셋합니다.

3

식별 버튼

이 단추는 깜박임, 켜짐(켜짐) 또는 꺼짐 으로 설정할 수 있습니다.

  • 파란색, 깜박임: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 파란색, 켜짐: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 꺼짐: 캐비닛이나 랙에서 제품을 육안으로 확인할 수 없습니다.

4

알람 LED

다음 그림에서는 전원 공급 장치의 위치를 보여 주고 SG100 및 SG1000 후면의 LED를 식별합니다. 추가 상태 및 작동 상태 표시등은 어플라이언스 포트에 있습니다. 이러한 LED는 어플라이언스 모델에 따라 다를 수 있습니다.

후면 LED SG100 및 SG1000입니다
속성 표시기 LED 상태

1

전원 공급 장치 LED

  • 녹색, 켜짐: 제품에 전원이 공급되고 전원 버튼이 켜져 있습니다.

  • 녹색, 깜박임: 제품에 전원이 공급되고 전원 단추가 꺼져 있습니다.

  • 꺼짐: 어플라이언스에 전원이 공급되지 않습니다.

  • 주황색: 전원 공급 장치에 오류가 있습니다.

2

LED를 식별합니다

  • 파란색, 깜박임: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 파란색, 켜짐: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 꺼짐: 캐비닛이나 랙에서 제품을 육안으로 확인할 수 없습니다.
일반 부팅 코드

부팅하거나 제품을 하드 리셋한 후 다음과 같은 현상이 발생합니다.

  1. BMC(베이스보드 관리 컨트롤러)는 발생한 오류를 포함하여 부팅 순서의 코드를 기록합니다.

  2. 전원 단추가 켜집니다.

  3. 부팅 중에 오류가 발생하면 알람 LED가 켜집니다.

    부팅 및 오류 코드를 보려면 "BMC 인터페이스에 액세스합니다".

SSD 표시등

다음 그림에서는 SG100 및 SG1000의 SSD 표시등을 보여 줍니다.

SSD 표시등
LED 디스플레이 상태

1

드라이브 상태/장애

  • 파란색(계속 켜짐): 드라이브가 온라인 상태입니다

  • 주황색(계속 켜짐): 드라이브 장애가 발생했습니다

  • 호박색(깜박임): 드라이브 로케이터 표시등이 켜집니다

  • 꺼짐: 슬롯이 비어 있습니다

2

드라이브가 활성 상태입니다

파란색(깜박임): 드라이브에 액세스하는 중입니다
SG110 및 SG1100

이 제품에는 어플라이언스 컨트롤러 및 SSD의 상태를 확인하는 데 도움이 되는 표시등이 포함되어 있습니다.

이 정보를 사용하여 도움을 받으십시오 "SG110 및 SG1100 하드웨어 설치 문제를 해결합니다".

제품 표시등 및 버튼

다음 그림은 SG110 및 SG1100 어플라이언스 전면의 표시등과 버튼입니다.

전면 표시등 - SG110 및 SG1100
속성 표시기 디스플레이 상태

1

전원 단추

  • 파란색: 제품의 전원이 켜져 있습니다.

  • 꺼짐: 제품의 전원이 꺼져 있습니다.

2

재설정 버튼

이 단추를 사용하여 컨트롤러를 하드 리셋합니다.

3

식별 버튼

BMC를 사용하여 이 버튼을 깜박임, 켜짐(켜짐) 또는 끄기로 설정할 수 있습니다.

  • 파란색, 깜박임: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 파란색, 켜짐: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 꺼짐: 캐비닛이나 랙에서 제품을 육안으로 확인할 수 없습니다.

4

상태 LED

5

PFR

이 표시등은 SG110 및 SG1100 어플라이언스에서 사용되지 않으며 꺼져 있습니다.

다음 그림에서는 전원 공급 장치의 위치를 보여 주고 SG110 및 SG1100 뒷면에서 LED를 식별합니다. 추가 상태 및 작동 상태 표시등은 어플라이언스 포트에 있습니다. 이러한 LED는 어플라이언스 모델에 따라 다를 수 있습니다.

후면 LED SG110 및 SG1100
속성 표시기 LED 상태

1

전원 공급 장치 LED

  • 녹색, 켜짐: 제품에 전원이 공급되고 전원 버튼이 켜져 있습니다.

  • 녹색, 깜박임: 제품에 전원이 공급되고 전원 단추가 꺼져 있습니다.

  • 꺼짐: 어플라이언스에 전원이 공급되지 않습니다.

  • 주황색: 전원 공급 장치에 오류가 있습니다.

2

LED를 식별합니다

  • 파란색, 깜박임: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 파란색, 켜짐: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 꺼짐: 캐비닛이나 랙에서 제품을 육안으로 확인할 수 없습니다.
일반 부팅 코드

부팅하거나 제품을 하드 리셋한 후 다음과 같은 현상이 발생합니다.

  1. BMC(베이스보드 관리 컨트롤러)는 발생한 오류를 포함하여 부팅 순서의 코드를 기록합니다.

  2. 전원 단추가 켜집니다.

  3. 부팅 중에 오류가 발생하면 알람 LED가 켜집니다.

    부팅 및 오류 코드를 보려면 "BMC 인터페이스에 액세스합니다".

SSD 표시등

다음 그림은 SG110 및 SG1100 어플라이언스의 SSD 표시등을 보여줍니다.

SSD 표시등
LED 디스플레이 상태

1

드라이브 상태/장애

  • 파란색(계속 켜짐): 드라이브가 온라인 상태입니다

  • 주황색(계속 켜짐): 드라이브 장애가 발생했습니다

  • 꺼짐: 슬롯이 비어 있습니다

2

드라이브가 활성 상태입니다

파란색(깜박임): 드라이브에 액세스하는 중입니다
SG5700입니다

어플라이언스 컨트롤러에는 어플라이언스 컨트롤러의 상태를 확인하는 데 도움이 되는 표시등이 포함되어 있습니다.

이 정보를 사용하여 도움을 받으십시오 "SG5700 하드웨어 설치 문제를 해결합니다".

SG5700 부팅 상태 코드

각 컨트롤러에 7개의 세그먼트가 표시되면 어플라이언스 전원이 켜질 때 상태 및 오류 코드가 표시됩니다.

E2800 컨트롤러 및 E5500SG 컨트롤러는 다양한 상태 및 오류 코드를 표시합니다.

이러한 코드의 의미를 이해하려면 다음 리소스를 참조하십시오.

컨트롤러 참조하십시오

E2800 컨트롤러

_E5700 및 E2800 시스템 모니터링 가이드 _

  • 참고: * E-Series E5700 컨트롤러에 대해 나열된 코드는 어플라이언스의 E5500SG 컨트롤러에 적용되지 않습니다.

E5500SG 컨트롤러

"E5700SG 컨트롤러의 상태 표시기"
단계

  1. 부팅 중에 7세그먼트 디스플레이에 표시된 코드를 확인하여 진행 상황을 모니터링합니다.

    • E2800 컨트롤러의 7개 세그먼트 디스플레이에는 * OS , * SD *, *blank 시작 시간 처리를 수행하고 있음을 나타냅니다.

    • E5500SG 컨트롤러의 7개 세그먼트 디스플레이에는 * AA * 및 * FF * 로 끝나는 코드 시퀀스가 표시됩니다.

  2. 컨트롤러가 부팅된 후 7세그먼트 디스플레이에 다음이 표시되는지 확인합니다.

    컨트롤러가 부팅된 후 7개의 세그먼트가 표시됩니다.
    컨트롤러 7개 세그먼트 디스플레이

    E2800 컨트롤러

    에는 99가 나와 있습니다. 이 ID는 E-Series 컨트롤러 쉘프의 기본 ID입니다.

    E5500SG 컨트롤러

    에는 * HO * 가 표시되고 그 뒤에 두 개의 숫자가 반복됩니다.

    HO -- IP address for Admin Network -- IP address for Grid Network HO

    순서대로 첫 번째 숫자 세트는 컨트롤러의 관리 포트 1에 대해 DHCP가 할당한 IP 주소입니다. 이 주소는 컨트롤러를 StorageGRID용 관리 네트워크에 연결하는 데 사용됩니다. 두 번째 숫자 세트는 어플라이언스를 StorageGRID용 그리드 네트워크에 연결하는 데 사용되는 DHCP 할당 IP 주소입니다.

    • 참고: * DHCP를 사용하여 IP 주소를 할당할 수 없는 경우 0.0.0.0이 표시됩니다.

  3. 7개 세그먼트가 표시되면 다른 값을 표시합니다. 을 참조하십시오 "하드웨어 설치 문제 해결(SG6000 또는 SG5700)" 설치 단계를 올바르게 완료했는지 확인합니다. 문제를 해결할 수 없는 경우 기술 지원 부서에 문의하십시오.

E5500SG 컨트롤러의 상태 표시등

어플라이언스 전원이 켜지고 하드웨어가 초기화되는 동안 E700SG 컨트롤러의 7세그먼트 디스플레이와 LED에 상태 및 오류 코드가 표시됩니다. 이러한 디스플레이를 사용하여 상태를 확인하고 오류를 해결할 수 있습니다.

StorageGRID 어플라이언스 설치 프로그램을 시작한 후에는 정기적으로 E5500SG 컨트롤러의 상태 표시등을 검토해야 합니다.

다음 그림에서는 E5500SG 컨트롤러의 상태 표시등을 보여 줍니다.

E5500SG 컨트롤러의 상태 표시등
속성 표시기 디스플레이 설명

1

주의 LED

황색: 컨트롤러에 결함이 있으며 운영자의 주의가 필요하거나 설치 스크립트를 찾을 수 없습니다.

Off(끄기): 컨트롤러가 정상적으로 작동하고 있습니다.

2

7개 세그먼트 디스플레이

에서는 진단 코드를 보여 줍니다

7개 세그먼트 디스플레이 시퀀스를 통해 어플라이언스의 오류 및 작동 상태를 파악할 수 있습니다.

3

확장 포트 주의 LED

황색: 본 제품은 확장 포트를 사용하지 않으므로 LED는 항상 주황색으로 켜져 있습니다(링크가 설정되지 않음).

4

호스트 포트 링크 상태 LED

녹색: 링크가 작동 중입니다.

꺼짐: 링크가 다운되었습니다.

5

이더넷 링크 상태 LED

녹색: 링크가 설정되었습니다.

꺼짐: 링크가 설정되지 않았습니다.

6

이더넷 작동 LED

녹색: 관리 포트와 연결된 장치(예: 이더넷 스위치) 사이의 링크가 작동 중입니다.

꺼짐: 컨트롤러와 연결된 장치 사이에 링크가 없습니다.

녹색으로 깜박임: 이더넷이 작동 중입니다.
일반 부팅 코드

부팅하거나 제품을 하드 리셋한 후 다음과 같은 현상이 발생합니다.

  1. E5500SG 컨트롤러의 7개 세그먼트 디스플레이에는 컨트롤러와 관련이 없는 일반적인 코드 시퀀스가 표시됩니다. 일반 시퀀스는 AA 및 FF 코드로 끝납니다.

  2. E5500SG 컨트롤러에 고유한 부팅 코드가 나타납니다.

E5500SG 컨트롤러 부팅 코드

정상적인 어플라이언스 부팅 중에 E700SG 컨트롤러의 7세그먼트 디스플레이에는 다음 코드가 나열된 순서대로 표시됩니다.

코드 를 나타냅니다

높이

마스터 부팅 스크립트가 OS 부팅이 완료될 때까지 기다리고 있습니다.

안녕

마스터 부트 스크립트가 시작되었습니다.

PP

시스템에서 FPGA 업데이트 여부를 확인 중입니다.

HP

시스템에서 10/25-GbE 컨트롤러 펌웨어를 업데이트해야 하는지 확인합니다.

RB

펌웨어 업데이트를 적용한 후 시스템이 재부팅되고 있습니다.

FP

하드웨어 하위 시스템 펌웨어 업데이트 검사가 완료되었습니다. 컨트롤러 간 통신 서비스가 시작됩니다.

그는

시스템이 E2800 컨트롤러와의 연결을 기다리고 있으며 SANtricity 운영 체제와의 동기화를 기다리고 있습니다.

  • 참고: * 이 부팅 절차가 이 단계 이후 진행되지 않을 경우 두 컨트롤러 사이의 연결을 확인하십시오.

HC

시스템에서 기존 StorageGRID 설치 데이터를 확인하고 있습니다.

호

StorageGRID 어플라이언스 설치 프로그램이 실행 중입니다.

HA

StorageGRID가 실행 중입니다.
E5500SG 컨트롤러 오류 코드

이러한 코드는 어플라이언스 부팅 시 E5500SG 컨트롤러에 표시될 수 있는 오류 상태를 나타냅니다. 특정 하위 수준 하드웨어 오류가 발생할 경우 추가 2자리 16진수 코드가 표시됩니다. 이러한 코드 중 하나라도 1초 또는 2초 이상 지속되거나 규정된 문제 해결 절차 중 하나를 수행하여 오류를 해결할 수 없는 경우 기술 지원 부서에 문의하십시오.

코드 를 나타냅니다

22

부팅 장치에서 마스터 부트 레코드를 찾을 수 없습니다.

23

내부 플래시 디스크가 연결되어 있지 않습니다.

2A, 2B

버스 고착, DIMM SPD 데이터를 읽을 수 없음.

40

DIMM이 잘못되었습니다.

41

DIMM이 잘못되었습니다.

42

메모리 테스트에 실패했습니다.

51

SPD 읽기 오류입니다.

92에서 96까지

PCI 버스 초기화.

A0에서 A3까지

SATA 드라이브 초기화

복부

대체 부팅 코드.

AE

OS 부팅 중.

EA

DDR4 교육에 실패했습니다.

예 8

설치된 메모리가 없습니다.

EU

설치 스크립트를 찾을 수 없습니다.

EP

E2800 컨트롤러 설치 또는 통신에 실패했습니다.
관련 정보
SG5800을 참조하십시오

어플라이언스 컨트롤러에는 어플라이언스 컨트롤러의 상태를 확인할 수 있는 표시등이 포함되어 있습니다. 이 정보를 사용하여 도움을 받으십시오 "SG5800 하드웨어 설치 문제를 해결합니다".

SG5800 컨트롤러의 상태 표시등

StorageGRID 어플라이언스 설치 프로그램을 시작한 후 SG5800 컨트롤러의 상태 표시기를 주기적으로 검토해야 합니다.

다음 그림은 SG5800 컨트롤러의 상태 표시등을 보여줍니다.

SG5800 컨트롤러의 상태 표시등
속성 표시기 디스플레이 설명

1

주의 LED

황색: 컨트롤러에 결함이 있으며 운영자의 주의가 필요하거나 설치 스크립트를 찾을 수 없습니다.

Off(끄기): 컨트롤러가 정상적으로 작동하고 있습니다.

2

확장 포트 주의 LED

황색: 본 제품은 확장 포트를 사용하지 않으므로 LED는 항상 주황색으로 켜져 있습니다(링크가 설정되지 않음).

3

호스트 포트 링크 상태 LED

녹색: 링크가 작동 중입니다.

꺼짐: 링크가 다운되었습니다.

4

이더넷 링크 상태 LED

녹색: 링크가 설정되었습니다.

꺼짐: 링크가 설정되지 않았습니다.

5

이더넷 작동 LED

녹색: 관리 포트와 연결된 장치(예: 이더넷 스위치) 사이의 링크가 작동 중입니다.

꺼짐: 컨트롤러와 연결된 장치 사이에 링크가 없습니다.

녹색으로 깜박임: 이더넷이 작동 중입니다.
관련 정보

"NetApp 지원"

SG6000 을 참조하십시오

SG6000 어플라이언스 컨트롤러에는 어플라이언스 컨트롤러의 상태를 확인하는 데 도움이 되는 표시등이 포함되어 있습니다.

이 정보를 사용하여 도움을 받으십시오 "SG6000 설치 문제를 해결합니다".

SG6000-CN 컨트롤러의 상태 표시등 및 단추

SG6000-CN 컨트롤러에는 다음 표시등 및 단추를 포함하여 컨트롤러의 상태를 확인하는 데 도움이 되는 표시등이 포함되어 있습니다.

다음 그림은 SG6000-CN 컨트롤러 전면에 있는 상태 표시기와 버튼을 보여줍니다.

전면 표시등 - SG6000-CN
속성 표시기 디스플레이 설명

1

전원 단추

  • 파란색: 컨트롤러의 전원이 켜져 있습니다.

  • 꺼짐: 컨트롤러의 전원이 꺼져 있습니다.

2

재설정 버튼

_표시기 없음 _

이 단추를 사용하여 컨트롤러를 하드 리셋합니다.

3

식별 버튼

  • 파란색 깜박임 또는 켜짐: 캐비닛이나 랙의 컨트롤러를 식별합니다.

  • Off(끄기): 캐비닛이나 랙에서 컨트롤러를 시각적으로 확인할 수 없습니다.

이 단추는 깜박임, 켜짐(켜짐) 또는 꺼짐 으로 설정할 수 있습니다.

4

알람 LED

다음 그림에서는 전원 공급 장치의 위치를 보여 주고 SG6000-CN 컨트롤러 후면에 있는 LED를 식별합니다. 추가 상태 및 작동 상태 표시등은 어플라이언스 포트에 있습니다. 이러한 LED는 어플라이언스 모델에 따라 다를 수 있습니다.

후면 LED SG6000-CN
속성 표시기 LED 상태

1

전원 공급 장치 LED

  • 녹색, 켜짐: 제품에 전원이 공급되고 전원 버튼이 켜져 있습니다.

  • 녹색, 깜박임: 제품에 전원이 공급되고 전원 단추가 꺼져 있습니다.

  • 꺼짐: 어플라이언스에 전원이 공급되지 않습니다.

  • 주황색: 전원 공급 장치에 오류가 있습니다.

2

LED를 식별합니다

  • 파란색, 깜박임: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 파란색, 켜짐: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 꺼짐: 캐비닛이나 랙에서 제품을 육안으로 확인할 수 없습니다.
일반 부팅 코드

부팅 중 또는 SG6000-CN 컨트롤러의 하드 리셋 후, 다음과 같은 현상이 발생합니다.

  1. BMC(베이스보드 관리 컨트롤러)는 발생한 오류를 포함하여 부팅 순서의 코드를 기록합니다.

  2. 전원 단추가 켜집니다.

  3. 부팅 중에 오류가 발생하면 알람 LED가 켜집니다.

    부팅 및 오류 코드를 보려면 "BMC 인터페이스에 액세스합니다".

SG6000 스토리지 컨트롤러의 부팅 상태 코드입니다

각 스토리지 컨트롤러에는 컨트롤러 전원이 켜질 때 상태 코드를 제공하는 7개의 세그먼트 디스플레이가 있습니다. 상태 코드는 E2800 컨트롤러와 EF570 컨트롤러에서 동일합니다.

이러한 코드에 대한 설명은 스토리지 컨트롤러 유형에 대한 E-Series 시스템 모니터링 정보를 참조하십시오.

단계

  1. 부팅 중에 각 스토리지 컨트롤러의 7개 세그먼트 디스플레이에 표시된 코드를 확인하여 진행 상황을 모니터링합니다.

    각 스토리지 컨트롤러의 7개 세그먼트 디스플레이에는 반복 시퀀스 * OS , * SD *, *blank 컨트롤러가 일상적인 처리를 수행하고 있음을 나타냅니다.

  2. 컨트롤러가 부팅된 후 각 스토리지 컨트롤러에 99가 표시되는지 확인합니다. 이 값은 E-Series 컨트롤러 쉘프의 기본 ID입니다.

    이 예의 E2800 컨트롤러에 표시된 대로 이 값이 두 스토리지 컨트롤러 모두에 표시되는지 확인합니다.

    E2800용 7세그먼트 디스플레이 코드

  3. 한 컨트롤러 또는 두 컨트롤러 모두에 다른 값이 표시되는 경우 를 참조하십시오 "하드웨어 설치 문제 해결(SG6000 또는 SG5700)" 설치 단계를 올바르게 완료했는지 확인합니다. 문제를 해결할 수 없는 경우 기술 지원 부서에 문의하십시오.

관련 정보
SG6100

이 제품에는 어플라이언스 컨트롤러 및 SSD의 상태를 확인하는 데 도움이 되는 표시등이 포함되어 있습니다.

이 정보를 사용하여 도움을 받으십시오 "SG6100 하드웨어 설치 문제를 해결합니다".

제품 표시등 및 버튼

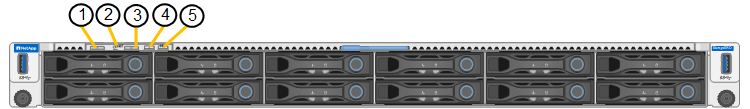

다음 그림은 SG6100 어플라이언스 전면의 표시등과 버튼입니다.

전면 표시등 - SGF6112
속성 표시기 디스플레이 상태

1

전원 단추

  • 파란색: 제품의 전원이 켜져 있습니다.

  • 꺼짐: 제품의 전원이 꺼져 있습니다.

2

재설정 버튼

이 단추를 사용하여 컨트롤러를 하드 리셋합니다.

3

식별 버튼

BMC를 사용하여 이 버튼을 깜박임, 켜짐(켜짐) 또는 끄기로 설정할 수 있습니다.

  • 파란색, 깜박임: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 파란색, 켜짐: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 꺼짐: 캐비닛이나 랙에서 제품을 육안으로 확인할 수 없습니다.

4

상태 LED

5

PFR

이 표시등은 SG6100 제품에서 사용되지 않으며 꺼져 있습니다.

다음 그림에서는 전원 공급 장치의 위치를 보여 주고 SGF6112 및 SG6100-CN 후면의 LED를 식별합니다. 추가 상태 및 작동 상태 표시등은 어플라이언스 포트에 있습니다. 이러한 LED는 어플라이언스 모델에 따라 다를 수 있습니다.

후면 LED SGF6112 및 SG6100-CN
속성 표시기 LED 상태

1

전원 공급 장치 LED

  • 녹색, 켜짐: 제품에 전원이 공급되고 전원 버튼이 켜져 있습니다.

  • 녹색, 깜박임: 제품에 전원이 공급되고 전원 단추가 꺼져 있습니다.

  • 꺼짐: 어플라이언스에 전원이 공급되지 않습니다.

  • 주황색: 전원 공급 장치에 오류가 있습니다.

2

LED를 식별합니다

  • 파란색, 깜박임: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 파란색, 켜짐: 캐비닛이나 랙에 있는 제품을 나타냅니다.

  • 꺼짐: 캐비닛이나 랙에서 제품을 육안으로 확인할 수 없습니다.
일반 부팅 코드

부팅하거나 제품을 하드 리셋한 후 다음과 같은 현상이 발생합니다.

  1. BMC(베이스보드 관리 컨트롤러)는 발생한 오류를 포함하여 부팅 순서의 코드를 기록합니다.

  2. 전원 단추가 켜집니다.

  3. 부팅 중에 오류가 발생하면 알람 LED가 켜집니다.

    부팅 및 오류 코드를 보려면 "BMC 인터페이스에 액세스합니다".

SSD 표시등

다음 그림은 SGF6112 또는 SG6160 어플라이언스의 SSD 표시등을 보여줍니다.

SSD 표시등
LED 디스플레이 상태

1

드라이브 상태/장애

  • 파란색(계속 켜짐): 드라이브가 온라인 상태입니다

  • 주황색(계속 켜짐): 드라이브 장애가 발생했습니다

  • 꺼짐: 슬롯이 비어 있습니다

참고: 정상 작동하는 새 SSD가 작동 중인 SGF6112 또는 SG6160 StorageGRID 노드에 삽입되면 SSD의 LED가 처음에는 깜박이지만, 시스템이 드라이브의 용량이 충분하고 작동 중임을 확인하자마자 깜박임을 멈춥니다.

2

드라이브가 활성 상태입니다

파란색(깜박임): 드라이브에 액세스하는 중입니다
관련 정보

"NetApp 지원"
