Configuração do NetApp ONTAP iSCSI

Colaboradores kevin-hoke
PDFs

Para integrar o sistema de armazenamento NetApp ONTAP com clusters VMware Tanzu Kubernetes para volumes persistentes via iSCSI, a primeira etapa é preparar os nós efetuando login em cada nó e configurando os utilitários ou pacotes iSCSI para montar volumes iSCSI. Para tal, siga o procedimento descrito neste"link" .

Observação A NetApp não recomenda esse procedimento para implantações NAT de clusters VMware Tanzu Kubernetes.
Observação O TKGI usa VMs Bosh como nós para clusters Tanzu Kubernetes que executam imagens de configuração imutáveis, e quaisquer alterações manuais de pacotes iSCSI em VMs Bosh não permanecem persistentes após reinicializações. Portanto, a NetApp recomenda o uso de volumes NFS para armazenamento persistente para clusters Tanzu Kubernetes implantados e operados pela TKGI.

Depois que os nós do cluster estiverem preparados para volumes iSCSI, você deverá criar um backend que permita a comunicação com o sistema de armazenamento. Configuramos um backend básico nesta solução, mas, se você estiver procurando por opções mais personalizadas, visite a documentação"aqui" .

Crie um SVM no ONTAP

Para criar um SVM no ONTAP, conclua as seguintes etapas:

  1. Efetue login no ONTAP System Manager, navegue até Armazenamento > VMs de armazenamento e clique em Adicionar.

  2. Insira um nome para o SVM, ative o protocolo iSCSI e forneça detalhes para os LIFs de dados.

    LIFs de dados iSCSI SVM

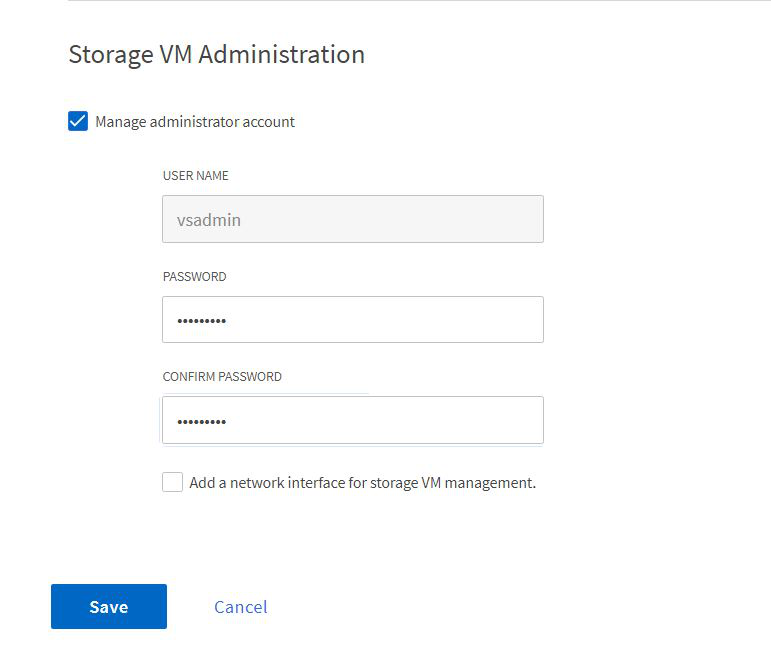

  3. Insira os detalhes da conta de administração do SVM e clique em Salvar.

    Administração iSCSI SVM

  4. Para atribuir os agregados ao SVM, navegue até Armazenamento > VMs de armazenamento, clique nas reticências ao lado do SVM recém-criado e clique em Editar. Marque a caixa de seleção Limitar criação de volume a níveis locais preferenciais e anexe os agregados necessários a ela.

    Alocação agregada de SVM

Criar backends e StorageClasses

  1. Para sistemas NetApp ONTAP que atendem NFS, crie um arquivo de configuração de backend no jumphost com backendName, managementLIF, dataLIF, svm, nome de usuário, senha e outros detalhes.

    {
  "version": 1,
  "storageDriverName": "ontap-san",
  "backendName": "ontap-san+10.61.181.231",
  "managementLIF": "172.21.224.201",
  "dataLIF": "10.61.181.231",
  "svm": "trident_svm_iscsi",
  "username": "admin",
  "password": "password"
}

  2. Crie o backend do Trident executando o seguinte comando.

    [netapp-user@rhel7 trident-installer]$ ./tridentctl -n trident create backend -f backend-ontap-san.json
+------------------------+----------------+--------------------------------------+--------+---------+
|          NAME          | STORAGE DRIVER |                 UUID                 | STATE  | VOLUMES |
+------------------------+----------------+--------------------------------------+--------+---------+
| ontap-san+10.61.181.231 | ontap-san      | 6788533c-7fea-4a35-b797-fb9bb3322b91 | online |       0 |
+------------------------+----------------+--------------------------------------+--------+---------+

  3. Depois de criar um backend, você deve criar uma classe de armazenamento. A definição de classe de armazenamento de exemplo a seguir destaca os campos obrigatórios e básicos. O parâmetro backendType deve refletir o driver de armazenamento do backend Trident recém-criado. Observe também o valor do campo nome, que deve ser referenciado em uma etapa posterior.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: ontap-iscsi
provisioner: csi.trident.netapp.io
parameters:
  backendType: "ontap-san"
    Observação Existe um campo opcional chamado fsType que é definido neste arquivo. Em backends iSCSI, esse valor pode ser definido para um tipo específico de sistema de arquivos Linux (XFS, ext4 e assim por diante) ou pode ser excluído para permitir que os clusters Tanzu Kubernetes decidam qual sistema de arquivos usar.

  4. Crie a classe de armazenamento executando o comando kubectl.

    [netapp-user@rhel7 trident-installer]$ kubectl create -f storage-class-iscsi.yaml
storageclass.storage.k8s.io/ontap-iscsi created

  5. Com a classe de armazenamento criada, você deve criar a primeira reivindicação de volume persistente (PVC). Um exemplo de definição de PVC é fornecido abaixo. Certifique-se de que o storageClassName campo corresponde ao nome da classe de armazenamento recém-criada. A definição de PVC pode ser personalizada conforme necessário, dependendo da carga de trabalho a ser provisionada.

    kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: basic
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  storageClassName: ontap-iscsi

  6. Crie o PVC emitindo o comando kubectl. A criação pode levar algum tempo dependendo do tamanho do volume de apoio que está sendo criado, então você pode acompanhar o processo conforme ele é concluído.

    [netapp-user@rhel7 trident-installer]$ kubectl create -f pvc-basic.yaml
persistentvolumeclaim/basic created

[netapp-user@rhel7 trident-installer]$ kubectl get pvc
NAME    STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
basic   Bound    pvc-7ceac1ba-0189-43c7-8f98-094719f7956c   1Gi        RWO            ontap-iscsi      3s
