Implante ONTAP tools for VMware vSphere 10 para configurar armazenamentos de dados NFS em um ambiente vSphere 8. Este procedimento inclui a criação de SVMs e LIFs para tráfego NFS, a configuração da rede do host ESXi e o registro de ferramentas ONTAP no seu cluster vSphere.
As ONTAP tools for VMware vSphere 10 apresentam uma arquitetura de última geração que permite alta disponibilidade e escalabilidade nativas para o VASA Provider (com suporte a iSCSI e NFS vVols). Isso simplifica o gerenciamento de vários servidores VMware vCenter e clusters ONTAP .
Neste cenário, demonstraremos como implantar e usar ONTAP tools for VMware vSphere 10 e configurar um armazenamento de dados NFS para o vSphere 8.
Visão geral da solução
Este cenário abrange as seguintes etapas de alto nível:
-
Crie uma máquina virtual de armazenamento (SVM) com interfaces lógicas (LIFs) para tráfego NFS.
-
Crie um grupo de portas distribuídas para a rede NFS no cluster vSphere 8.
-
Crie um adaptador vmkernel para NFS nos hosts ESXi no cluster vSphere 8.
-
Implante as ferramentas ONTAP 10 e registre-se no cluster vSphere 8.
-
Crie um novo armazenamento de dados NFS no cluster vSphere 8.
Arquitetura
O diagrama a seguir mostra os componentes arquitetônicos de uma implementação de ONTAP tools for VMware vSphere 10.
Pré-requisitos
Esta solução requer os seguintes componentes e configurações:
-
Um sistema de armazenamento ONTAP AFF com portas de dados físicas em switches Ethernet dedicados ao tráfego de armazenamento.
-
A implantação do cluster do vSphere 8 foi concluída e o cliente vSphere está acessível.
-
O modelo OVA das ONTAP tools for VMware vSphere 10 foi baixado do site de suporte da NetApp .
A NetApp recomenda projetos de rede redundantes para NFS, fornecendo tolerância a falhas para sistemas de armazenamento, switches, adaptadores de rede e sistemas host. É comum implantar o NFS com uma única sub-rede ou várias sub-redes, dependendo dos requisitos arquitetônicos.
Consulte "Melhores práticas para executar o NFS com o VMware vSphere" para obter informações detalhadas específicas do VMware vSphere.
Para obter orientação de rede sobre o uso do ONTAP com o VMware vSphere, consulte o "Configuração de rede - NFS" seção da documentação dos aplicativos empresariais da NetApp .
Ferramentas ONTAP abrangentes 10 recursos podem ser encontrados "ONTAP tools for VMware vSphere" .
Etapas de implantação
Para implantar as ferramentas ONTAP 10 e usá-las para criar um armazenamento de dados NFS no domínio de gerenciamento do VCF, conclua as seguintes etapas:
Crie SVM e LIFs no sistema de armazenamento ONTAP
A etapa seguinte é executada no ONTAP System Manager.
Crie a VM de armazenamento e os LIFs
Conclua as etapas a seguir para criar um SVM junto com vários LIFs para tráfego NFS.
-

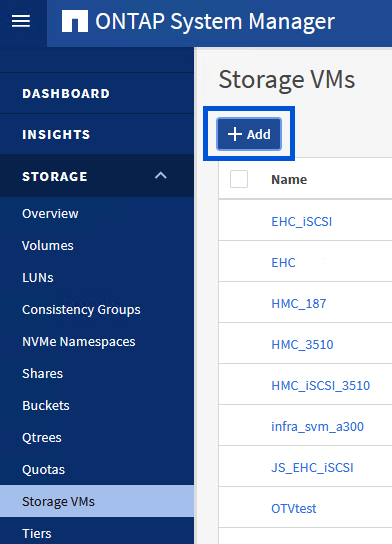

No ONTAP System Manager, navegue até VMs de armazenamento no menu à esquerda e clique em + Adicionar para iniciar.
-
No assistente Adicionar VM de armazenamento, forneça um Nome para a SVM, selecione o Espaço IP e, em seguida, em Protocolo de acesso, clique na guia SMB/CIFS, NFS, S3 e marque a caixa para Habilitar NFS.
Não é necessário marcar o botão Permitir acesso do cliente NFS aqui, pois as ferramentas Ontap para VMware vSphere serão usadas para automatizar o processo de implantação do armazenamento de dados. Isso inclui fornecer acesso de cliente para os hosts ESXi. -
Na seção Interface de rede, preencha o endereço IP, a máscara de sub-rede e o domínio e porta de transmissão para o primeiro LIF. Para LIFs subsequentes, a caixa de seleção pode ser marcada para usar configurações comuns em todos os LIFs restantes ou usar configurações separadas.
-

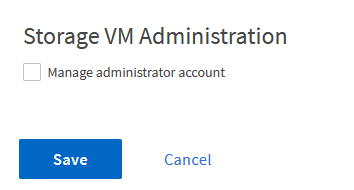

Escolha se deseja habilitar a conta de administração da VM de armazenamento (para ambientes multilocação) e clique em Salvar para criar a SVM.
Configurar rede para NFS em hosts ESXi
As etapas a seguir são executadas no cluster do VI Workload Domain usando o cliente vSphere. Neste caso, o vCenter Single Sign-On está sendo usado para que o cliente vSphere seja comum em todos os domínios de gerenciamento e carga de trabalho.
Crie um grupo de portas distribuídas para tráfego NFS
Conclua o seguinte para criar um novo grupo de portas distribuídas para a rede transportar tráfego NFS:
-
No cliente vSphere, navegue até Inventário > Rede para o domínio de carga de trabalho. Navegue até o Distributed Switch existente e escolha a ação para criar Novo Grupo de Portas Distribuídas….
-
No assistente Novo grupo de portas distribuídas, preencha um nome para o novo grupo de portas e clique em Avançar para continuar.
-
Na página Configurar configurações preencha todas as configurações. Se VLANs estiverem sendo usadas, certifique-se de fornecer o ID de VLAN correto. Clique em Avançar para continuar.
-
Na página Pronto para concluir, revise as alterações e clique em Concluir para criar o novo grupo de portas distribuídas.
-
Depois que o grupo de portas for criado, navegue até ele e selecione a ação Editar configurações….
-
Na página Grupo de portas distribuídas - Editar configurações, navegue até Agrupamento e failover no menu à esquerda. Habilite o agrupamento para que os Uplinks sejam usados para tráfego NFS, garantindo que eles estejam juntos na área Uplinks ativos. Mova todos os uplinks não utilizados para Uplinks não utilizados.
-
Repita esse processo para cada host ESXi no cluster.
Crie um adaptador VMkernel em cada host ESXi
Repita esse processo em cada host ESXi no domínio de carga de trabalho.
-
No cliente vSphere, navegue até um dos hosts ESXi no inventário do domínio de carga de trabalho. Na aba Configurar selecione Adaptadores VMkernel e clique em Adicionar Rede… para iniciar.
-
Na janela Selecionar tipo de conexão, escolha Adaptador de rede VMkernel e clique em Avançar para continuar.
-
Na página Selecionar dispositivo de destino, escolha um dos grupos de portas distribuídas para NFS que foi criado anteriormente.
-
Na página Propriedades da porta, mantenha os padrões (sem serviços habilitados) e clique em Avançar para continuar.
-
Na página Configurações IPv4, preencha o endereço IP, a máscara de sub-rede e forneça um novo endereço IP do gateway (somente se necessário). Clique em Avançar para continuar.
-
Revise suas seleções na página Pronto para concluir e clique em Concluir para criar o adaptador VMkernel.
Implantar e usar ferramentas ONTAP 10 para configurar o armazenamento
As etapas a seguir são executadas no cluster vSphere 8 usando o cliente vSphere e envolvem a implantação do OTV, a configuração do ONTAP Tools Manager e a criação de um armazenamento de dados NFS vVols .
Para obter a documentação completa sobre a implantação e o uso de ONTAP tools for VMware vSphere 10, consulte "Implantar ONTAP tools for VMware vSphere" .
Implantar ONTAP tools for VMware vSphere 10
As ONTAP tools for VMware vSphere 10 são implantadas como um dispositivo de VM e fornecem uma interface de usuário do vCenter integrada para gerenciar o armazenamento ONTAP . O ONTAP Tools 10 apresenta um novo portal de gerenciamento global para gerenciar conexões com vários servidores vCenter e backends de armazenamento ONTAP .
|
Em um cenário de implantação sem HA, três endereços IP disponíveis são necessários. Um endereço IP é alocado para o balanceador de carga, outro para o plano de controle do Kubernetes e o restante para o nó. Em uma implantação de HA, dois endereços IP adicionais são necessários para o segundo e terceiro nós, além dos três iniciais. Antes da atribuição, os nomes de host devem ser associados aos endereços IP no DNS. É importante que todos os cinco endereços IP estejam na mesma VLAN, que é escolhida para a implantação. |
Conclua o seguinte para implantar ONTAP tools for VMware vSphere:
-
Obtenha a imagem OVA das ferramentas ONTAP em"Site de suporte da NetApp" e baixe para uma pasta local.
-
Efetue login no dispositivo vCenter para o cluster vSphere 8.
-
Na interface do dispositivo vCenter, clique com o botão direito do mouse no cluster de gerenciamento e selecione Implantar modelo OVF…
-
No assistente Implantar modelo OVF, clique no botão de opção Arquivo local e selecione o arquivo OVA das ferramentas ONTAP baixado na etapa anterior.
-
Para as etapas 2 a 5 do assistente, selecione um nome e uma pasta para a VM, selecione o recurso de computação, revise os detalhes e aceite o contrato de licença.
-
Para o local de armazenamento dos arquivos de configuração e disco, selecione um armazenamento de dados local ou um armazenamento de dados vSAN.
-
Na página Selecionar rede, selecione a rede usada para o tráfego de gerenciamento.
-
Na página Configuração, selecione a configuração de implantação a ser usada. Neste cenário, o método de implantação fácil é usado.
O ONTAP Tools 10 apresenta diversas configurações de implantação, incluindo implantações de alta disponibilidade usando vários nós. Para obter documentação sobre todas as configurações de implantação e pré-requisitos, consulte "Pré-requisitos para implantação de ONTAP tools for VMware vSphere" .
-
Na página Personalizar modelo, preencha todas as informações necessárias:
-
Nome de usuário do aplicativo a ser usado para registrar o provedor VASA e o SRA no vCenter Server.
-
Habilite o ASUP para suporte automatizado.
-
URL do proxy ASUP, se necessário.
-
Nome de usuário e senha do administrador.
-
Servidores NTP.
-
Senha do usuário de manutenção para acessar funções de gerenciamento do console.
-
IP do balanceador de carga.
-
IP virtual para o plano de controle do K8s.
-
VM primária para selecionar a VM atual como primária (para configurações de HA).
-
Nome do host para a VM
-
Forneça os campos de propriedades de rede necessários.
Clique em Avançar para continuar.
-
-
Revise todas as informações na página Pronto para concluir e clique em Concluir para começar a implantar o dispositivo ONTAP Tools.
Conecte o Storage Backend e o vCenter Server às ferramentas ONTAP 10.
O gerenciador de ferramentas ONTAP é usado para configurar definições globais para o ONTAP Tools 10.
-
Acesse o Gerenciador de ferramentas ONTAP navegando até
https://<loadBalanceIP>:8443/virtualization/ui/em um navegador da web e efetuando login com as credenciais administrativas fornecidas durante a implantação.
-
Na página Introdução, clique em Ir para backends de armazenamento.
-
Na página Storage Backends, clique em ADICIONAR para preencher as credenciais de um sistema de armazenamento ONTAP a ser registrado no ONTAP Tools 10.
-
Na caixa Adicionar backend de armazenamento, preencha as credenciais para o sistema de armazenamento ONTAP .
-

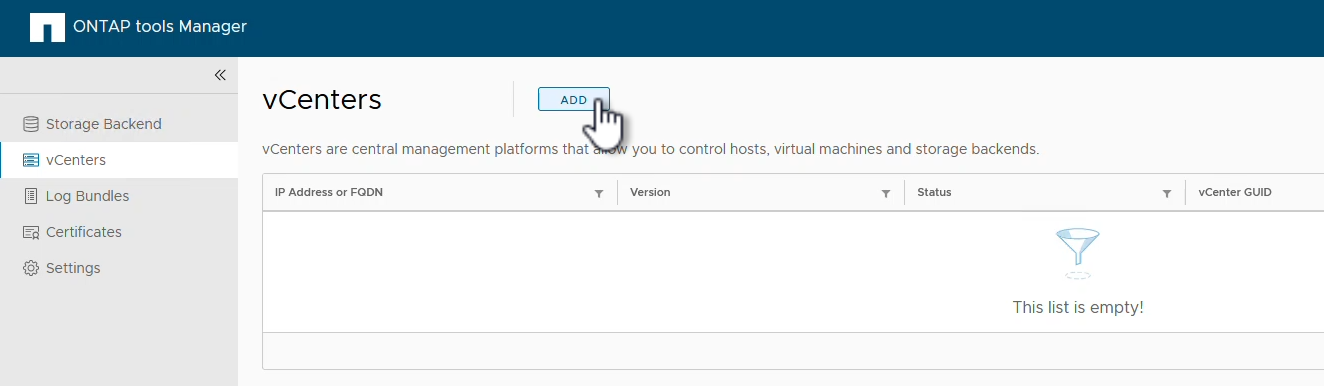

No menu à esquerda, clique em vCenters e depois em ADD para preencher as credenciais de um servidor vCenter a ser registrado no ONTAP Tools 10.
-
Na caixa Adicionar vCenter, preencha as credenciais para o sistema de armazenamento ONTAP .
-
No menu vertical de três pontos do servidor vCenter recém-descoberto, selecione Associate Storage Backend.
-
Na caixa Associar Backend de Armazenamento, selecione o sistema de armazenamento ONTAP a ser associado ao servidor vCenter e clique em Associar para concluir a ação.
-

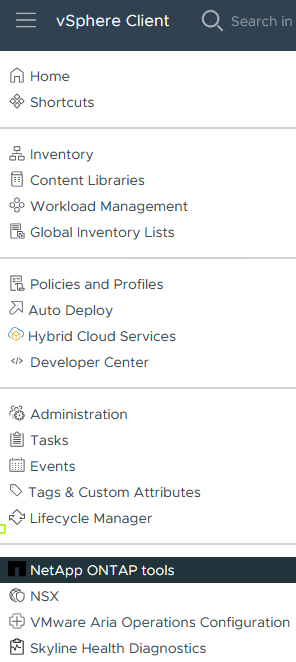

Para verificar a instalação, faça login no cliente vSphere e selecione * Ferramentas NetApp ONTAP * no menu à esquerda.
-
No painel de ferramentas do ONTAP , você deve ver que um Storage Backend foi associado ao vCenter Server.
Crie um armazenamento de dados NFS usando ferramentas ONTAP 10
Conclua as etapas a seguir para implantar um armazenamento de dados ONTAP , em execução no NFS, usando as ferramentas ONTAP 10.
-
No cliente vSphere, navegue até o inventário de armazenamento. No menu AÇÕES, selecione * Ferramentas NetApp ONTAP > Criar armazenamento de dados*.
-
Na página Tipo do assistente Criar armazenamento de dados, clique no botão de opção NFS e depois em Avançar para continuar.
-

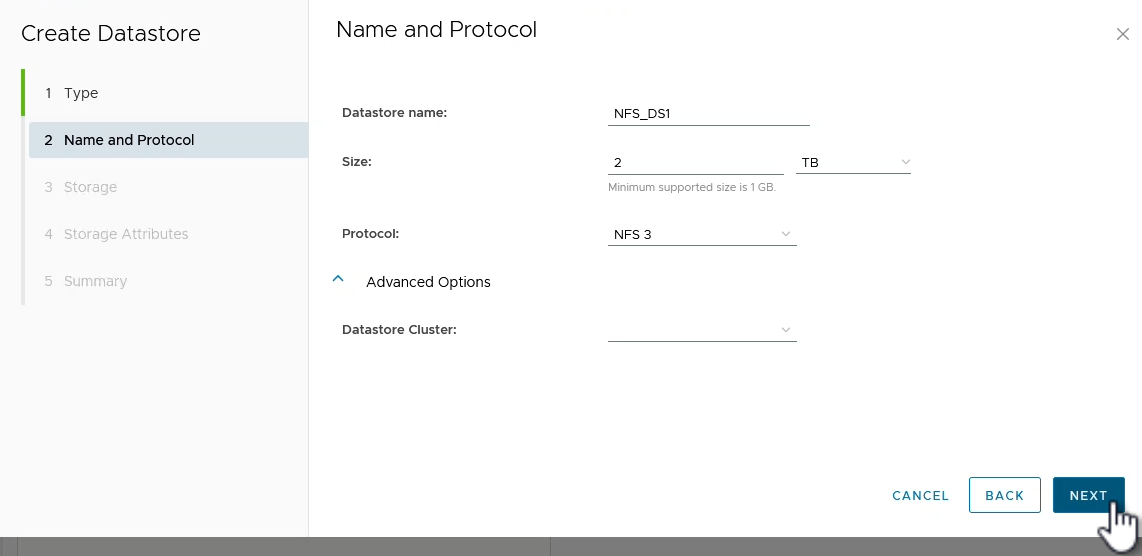

Na página Nome e Protocolo, preencha o nome, o tamanho e o protocolo do armazenamento de dados. Clique em Avançar para continuar.
-
Na página Armazenamento, selecione uma Plataforma (filtra o sistema de armazenamento por tipo) e uma VM de armazenamento para o volume. Opcionalmente, selecione uma política de exportação personalizada. Clique em Avançar para continuar.
-
Na página Atributos de armazenamento, selecione o agregado de armazenamento a ser usado e, opcionalmente, opções avançadas, como reserva de espaço e qualidade de serviço. Clique em Avançar para continuar.
-
Por fim, revise o Resumo e clique em Concluir para começar a criar o armazenamento de dados NFS.
Redimensione um armazenamento de dados NFS usando ferramentas ONTAP 10
Conclua as etapas a seguir para redimensionar um armazenamento de dados NFS existente usando as ferramentas ONTAP 10.
-

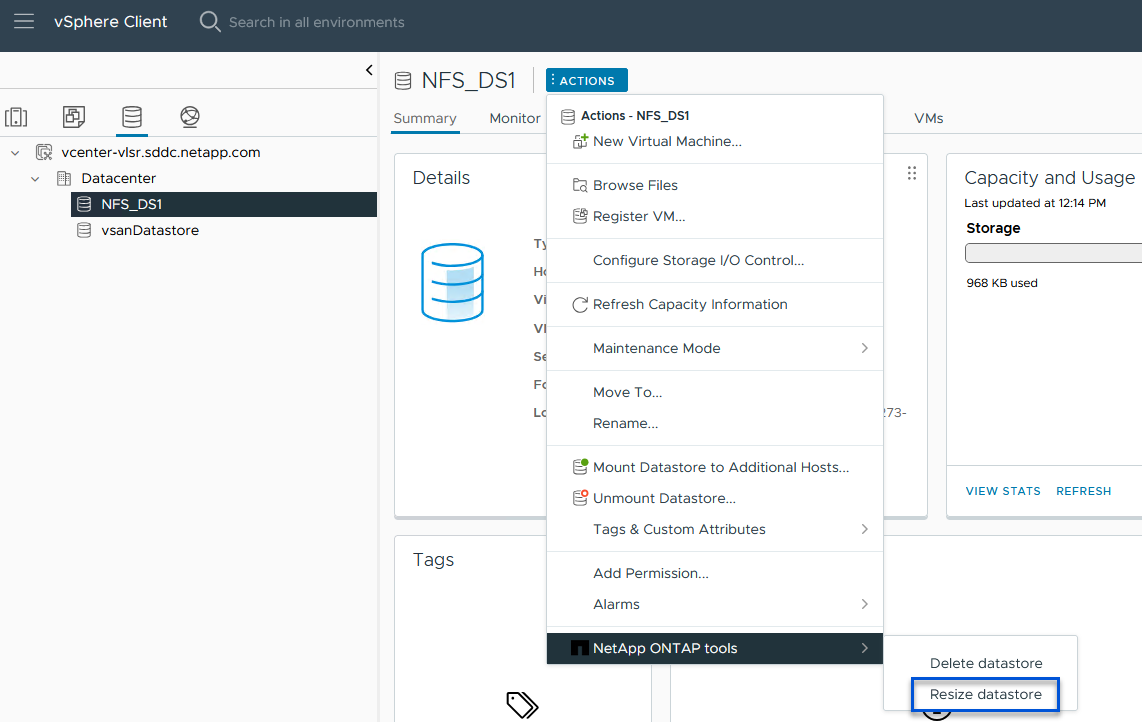

No cliente vSphere, navegue até o inventário de armazenamento. No menu AÇÕES, selecione * Ferramentas NetApp ONTAP > Redimensionar armazenamento de dados*.
-
No assistente Redimensionar armazenamento de dados, preencha o novo tamanho do armazenamento de dados em GB e clique em Redimensionar para continuar.
-
Monitore o progresso do trabalho de redimensionamento no painel Tarefas recentes.
Informações adicionais
Para obter uma lista completa de ONTAP tools for VMware vSphere 10, consulte "ONTAP tools for VMware vSphere" .
Para obter mais informações sobre a configuração de sistemas de armazenamento ONTAP , consulte o"Documentação do ONTAP 10" centro.
