Crie SVMs e LIFs e o namespace NVMe para datastores NVMe/TCP em um domínio de carga de trabalho do VMware Cloud Foundation

Colaboradores netapp-jsnyder sureshthoppay netapp-lhalbert
PDFs

Crie uma Máquina Virtual de Armazenamento (SVM) com várias Interfaces Lógicas (LIFs) para fornecer conectividade NVMe para domínios de carga de trabalho do VMware Cloud Foundation. Este procedimento resume a configuração de um SVM e LIFs habilitados para NVMe/TCP e a criação de namespaces NVMe.

Etapa 1: criar os SVMs e LIFs

Conclua as etapas a seguir para criar um SVM com vários LIFs para tráfego NVMe/TCP.

Para adicionar novos LIFs a um SVM existente, consulte a documentação do ONTAP :"Criar LIFs ONTAP" .

Passos

  1. No ONTAP System Manager, navegue até VMs de armazenamento no menu à esquerda e clique em + Adicionar.

    Mostrar exemplo

    Clique em +Adicionar para começar a criar SVM

  2. No assistente Adicionar VM de armazenamento, insira um Nome para a SVM, selecione o Espaço IP e, em Protocolo de acesso, clique na guia NVMe e marque a caixa para Ativar NVMe/TCP.

    Mostrar exemplo

    Assistente para adicionar VM de armazenamento - habilitar NVMe/TCP

  3. Na seção Interface de rede, insira o endereço IP, a máscara de sub-rede e o domínio e porta de transmissão para o primeiro LIF. Para LIFs subsequentes, você pode usar configurações individuais ou marcar a caixa de seleção para usar configurações comuns em todos os LIFs restantes.

    Observação Para multipathing e failover em vários caminhos, crie no mínimo dois LIFs por nó de armazenamento em redes Ethernet separadas para todas as SVMs em configurações NVMe/TCP.

  4. Escolha se deseja habilitar a conta de administração da VM de armazenamento (para ambientes multilocação) e clique em Salvar para criar a SVM.

    Mostrar exemplo

    Habilitar conta SVM e finalizar

Etapa 2: Crie o namespace NVMe

Os namespaces NVMe são análogos aos LUNs para iSCSi ou FC. Você deve criar o Namespace NVMe antes que um armazenamento de dados VMFS possa ser implantado a partir do vSphere Client.

Para criar o namespace NVMe, obtenha o Nome Qualificado NVMe (NQN) de cada vSphere host no cluster. O ONTAP usa o NQN para fornecer controle de acesso ao namespace.

Passos

  1. Abra uma sessão SSH com um host vSphere no cluster para obter seu NQN. Use o seguinte comando na CLI:

    esxcli nvme info get

    Uma saída semelhante ao exemplo a seguir deve ser exibida:

    Host NQN: nqn.2014-08.com.netapp.sddc:nvme:vcf-wkld-esx01

  2. Registre o NQN para cada host vSphere no cluster.

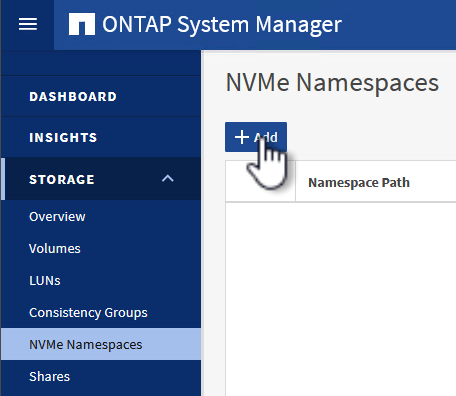

  3. No ONTAP System Manager, navegue até NVMe Namespaces no menu à esquerda e clique em + Adicionar para iniciar.

    Mostrar exemplo

    Clique em +Adicionar para criar o namespace NVMe

  4. Na página Adicionar namespace NVMe, preencha um prefixo de nome, o número de namespaces a serem criados, o tamanho do namespace e o sistema operacional do host que acessará o namespace.

  5. Na seção Host NQN, crie uma lista separada por vírgulas dos NQN's coletados anteriormente dos hosts vSphere que acessarão os namespaces.

  6. Clique em Mais opções para configurar itens adicionais, como a política de proteção de instantâneos.

  7. Por fim, clique em Salvar para criar o Namespace NVMe.

    Mostrar exemplo

    Clique em +Adicionar para criar o namespace NVMe

O que vem a seguir?

Após criar a SVM e as LIFs, "configurar a rede para NVMe/TCP (NVMe/TCP)".
