Cada site que irá hospedar clusters de nós para serem balanceados localmente pelo BIG-IP LTM deve ser inserido no BIG-IP DNS. Isso precisa ser feito em apenas um servidor DNS BIG-IP, pois estamos criando um grupo DNS sincronizado para dar suporte ao gerenciamento de tráfego; portanto, essa configuração será compartilhada entre os servidores DNS membros do grupo.

Através da interface gráfica do usuário (GUI) do TMUI, selecione DNS > GSLB > Data Centers > Lista de Data Centers e crie uma entrada para cada um dos sites do StorageGRID . Se estiver usando uma configuração de rede alinhada com a Figura 1, com o dispositivo DNS localizado em outros sites que não sejam StorageGRID , adicione Data Centers para esses sites, além dos sites de armazenamento. Neste exemplo, os sites a e b são criados em Ohio e Oregon, e os dispositivos BIG-IP são de uso duplo, com DNS e LTM.

Agora estamos prontos para conectar os clusters individuais do StorageGRID à configuração de DNS do BIG-IP. Lembre-se, o dispositivo BIG-IP em cada local fará o balanceamento de carga do tráfego S3, por meio da configuração de servidores virtuais que vinculam um endereço IP/porta acessível de "front-end" a um conjunto de dispositivos Storage Node de "back-end", usando endereços IP/portas de "back-end".

Caso, por exemplo, todos os nós de armazenamento em um pool sejam desativados administrativamente, talvez devido à desativação de um site, ou inesperadamente por meio de falhas em verificações de integridade em tempo real, o tráfego será direcionado para outros sites alterando as respostas às consultas de DNS.

Para integrar os sites do StorageGrid, especificamente os servidores virtuais locais, à configuração de DNS do BIG-IP em cada dispositivo, a configuração precisa ser feita apenas uma vez. Em uma etapa futura, todas as configurações do grupo de dispositivos BIG-IP DNS serão sincronizadas.

Em termos simples, criaremos uma lista, denominada lista de servidores, de todos os nossos dispositivos BIG-IP, independentemente de estarem licenciados para DNS, LTM ou ambos. Esta lista principal será sincronizada com todos os dispositivos BIG-IP DNS após a conclusão do processo.

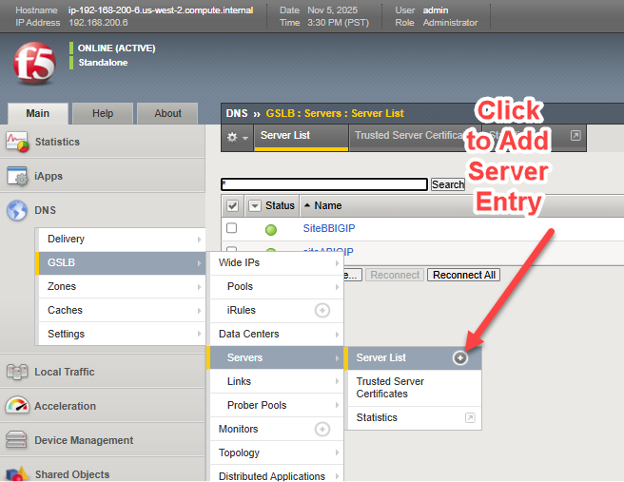

Em um dispositivo BIG-IP DNS licenciado, escolha DNS > GSLB > Servidores > Lista de servidores e clique no botão adicionar (+).

Os quatro elementos-chave ao adicionar cada BIG-IP incluem: * Selecionar o BIG-IP na lista suspensa de produtos; outros balanceadores de carga são possíveis, mas geralmente não possuem a capacidade de resposta e visibilidade em tempo real quando a integridade do nó de backend se deteriora em cada site. * Adicione o endereço IP do dispositivo BIG-IP DNS. Provavelmente, na primeira vez que um dispositivo BIG-IP DNS for adicionado, o endereço será o do dispositivo acessado pela GUI; em aplicações futuras, serão os endereços dos outros dispositivos na solução. * Escolha um monitor de integridade; use sempre “BIG-IP” quando o balanceador de carga adicionado for um appliance BIG-IP, para avaliação da integridade do nó StorageGRID de back-end. * Opcionalmente, solicite a descoberta automática do servidor virtual se o dispositivo for um dispositivo DNS/LTM duplo.

Em algumas situações, como problemas transitórios de rede ou regras de ACL de firewall entre locais de rede, ao adicionar um dispositivo remoto nesta etapa, a descoberta de servidores virtuais pode não exibir entradas para dispositivos remotos com LTM configurado. Nesses casos, após adicionar o novo dispositivo ("servidor"), é possível adicionar manualmente os servidores virtuais, conforme indicado abaixo. Ao adicionar um dispositivo BIG-IP somente para DNS, não haverá servidores virtuais a serem descobertos ou adicionados a esse dispositivo.

Precisamos adicionar essas entradas de servidor para cada dispositivo em nossa solução em todos os sites, incluindo dispositivos BIG-IP DNS, dispositivos BIG-IP LTM e quaisquer dispositivos que desempenhem as funções duplas de unidades DNS e LTM.

No exemplo a seguir, quatro dispositivos foram adicionados como servidores e estão distribuídos em dois locais. Observe que cada site possui um BIG-IP DNS e um BIG-IP LTM dedicados. No entanto, todos os dispositivos, exceto aquele em que o usuário está conectado no momento, exibem ícones azuis na coluna "Status". Isso significa que ainda não foi estabelecida uma relação de confiança com os outros dispositivos BIG-IP.

Para adicionar confiança, acesse o BIG-IP via SSH, onde os detalhes de configuração foram inseridos pela interface gráfica, e utilize a conta "root" para acessar a interface de linha de comando do BIG-IP. Execute o seguinte comando único no prompt: bigip_add

O comando "bigip_add" extrai o certificado de gerenciamento dos dispositivos BIG-IP de destino para uso durante a configuração do canal criptografado "iQuery" entre os servidores GSLB no cluster. O iQuery, por padrão, é executado usando a porta TCP 4353 e é o mecanismo de pulsação que permite que os membros DNS do BOG-IP permaneçam sincronizados. Ele utiliza XML e gzip no canal criptografado. Ao executar "bigip_add" sem nenhuma opção, o comando será executado em todos os dispositivos BIGIP na lista do servidor GSLB, usando o nome de usuário atual para se conectar aos endpoints. Para verificar rapidamente se tudo correu bem, basta retornar à interface gráfica do BIG-IP e confirmar se todos os servidores agora possuem certificados listados no menu suspenso exibido.

A etapa final permitirá que todos os dispositivos BIG-IP DNS sejam totalmente configurados usando apenas a interface gráfica do usuário (GUI) do TMUI em uma única unidade. Em um exemplo hipotético, onde existem dois sites StorageGRID , isso significa usar SSH para acessar a linha de comando do DNS BIG-IP do outro site. Após conectar-se como root e garantir que as políticas/ACLs do firewall permitam que os dois dispositivos BIG-IP DNS se comuniquem nas portas TCP 22 (SSH), 443 (HTTPS) e 4354 (protocolo F5 iQuery), execute o seguinte comando no prompt: _gtm_add <endereço IP do primeiro dispositivo BIG-IP DNS, onde todas as etapas da GUI foram realizadas anteriormente>.

A partir deste ponto, todas as configurações adicionais de DNS podem ser realizadas em qualquer dispositivo BIG-IP DNS que tenha sido adicionado ao grupo. O comando acima, gtm_add, não precisa ser aplicado a membros de dispositivo que sejam somente LTM. Somente dispositivos com suporte a DNS precisam deste comando para fazer parte do grupo DNS sincronizado.

Para dar um exemplo simples e fictício, um projeto em andamento para o nome storage.quantumvault.com poderia ver a solução DNS BIG-IP vinculada a dois conjuntos de servidores virtuais potenciais. O primeiro grupo pode ser composto por 4 locais na América do Norte; o segundo grupo pode ser composto por 3 locais na Europa.

O conjunto de dispositivos selecionados pode ser definido a partir de uma série de decisões políticas; talvez uma proporção simples de 5:1 possa ser usada para direcionar a maior parte do tráfego para os sites StorageGRID da América do Norte. Talvez seja mais provável uma escolha baseada na topologia, onde o pool é escolhido de forma que, por exemplo, todo o tráfego S3 originado na Europa seja direcionado para sites europeus, e o restante do tráfego S3 mundial seja direcionado para data centers norte-americanos.

Uma vez que o BIG-IP DNS determine um pool, supondo que o pool da América do Norte tenha sido selecionado, o registro DNS A retornado para resolver storage.quantumvault.com pode ser qualquer um dos 4 servidores virtuais suportados pelo BIG-IP LTM em qualquer um dos 4 sites da América do Norte. Novamente, a escolha é orientada por políticas; existem abordagens "estáticas" simples, como o Round-Robin, enquanto seleções "dinâmicas" mais avançadas, como sondagens de desempenho para medir a latência de cada site a partir de resolvedores DNS locais, são mantidas e usadas como critérios para a seleção do site.

Para configurar um pool de servidores virtuais em um BIG-IP DNS, siga o caminho do menu DNS > GSLB > Pools > Lista de Pools > Adicionar (+). Neste exemplo, podemos ver que vários servidores virtuais norte-americanos são adicionados a um pool e a abordagem preferencial para balanceamento de carga, quando este pool é selecionado, é escolhida de forma hierárquica.

Adicionamos o WIP (Wide IP), o nome do nosso serviço que será resolvido pelo DNS, a uma implantação seguindo o caminho DNS > GSLB > Wide IPs > Lista de Wide IPs > Criar (+). No exemplo a seguir, fornecemos um exemplo de trabalho em andamento (WIP) para um serviço de armazenamento habilitado para S3.

Uma das muitas abordagens possíveis seria usar o modo de "Disponibilidade Global" em vez do exemplo simples de "Round Robin" dado acima. Com a Disponibilidade Global, o tráfego pode ser direcionado para a sequência de pools ou servidores virtuais dentro de um único pool. Dessa forma, todo o tráfego do S3 poderia, por padrão, ser direcionado, por exemplo, para um site na cidade de Nova York.

Se as verificações de integridade indicarem um problema com a disponibilidade do nó StorageGRID neste local, o tráfego poderá ser direcionado para St. Louis. Caso St. Louis enfrente problemas de saúde, um local em Frankfurt poderia, por sua vez, começar a receber transações de leitura ou gravação S3. Assim, a disponibilidade global é uma das abordagens para a resiliência geral da solução S3 StorageGRID . Outra abordagem consiste em combinar diferentes métodos de balanceamento de carga, utilizando uma abordagem em camadas.

Neste exemplo, a opção “dinâmica” é a primeira escolha de balanceamento de carga para os sites no pool configurado. No exemplo apresentado, uma abordagem de medição contínua, utilizando a sondagem ativa do desempenho do resolvedor DNS local, é mantida e serve como catalisador para a seleção do site. Caso essa abordagem não esteja disponível, os locais individuais podem ser selecionados pela proporção atribuída a cada um. Com essa proporção, sites StorageGRID maiores e com maior largura de banda podem receber mais transações S3 do que sites menores. Por fim, como possível cenário de recuperação de desastres, caso todos os sites no pool fiquem indisponíveis, o IP de fallback especificado é usado como último recurso. Um dos métodos de balanceamento de carga mais interessantes do BIG-IP DNS é o "Topology", no qual a fonte de entrada das consultas DNS, o resolvedor DNS local do usuário S3, é observada e, usando informações de topologia da Internet, o site aparentemente mais "próximo" é selecionado do conjunto.

Por fim, se os sites abrangerem o mundo inteiro, pode valer a pena considerar o uso da tecnologia de "sondagem" dinâmica, discutida em detalhes no manual do F5 BIG-IP DNS. Com sondagens, é possível monitorar fontes frequentes de consultas DNS, como por exemplo, um parceiro de negócios B2B cujo tráfego geralmente utiliza o mesmo resolvedor DNS local. As sondagens DNS do BIG-IP podem ser iniciadas a partir do BIG-IP LTM em cada local ao redor do mundo, para determinar, de forma geral, qual local em potencial provavelmente ofereceria a menor latência para transações S3. Assim sendo, o tráfego proveniente da Ásia pode ser melhor atendido por sites StorageGRID asiáticos do que por sites localizados na América do Norte ou na Europa.
