ONTAP SVM 数据收集器故障排除

贡献者 netapp-alavoie
PDF

使用本指南可确定收集器问题是由管理连接、FPolicy 回调连接、ONTAP 配置、代理容量、标识解析还是功能先决条件引起的。

本文件分为两部分。首先进行基于症状的检查。只有在这些检查无法解决问题时，或者 NetApp 支持部门要求提供更多证据时，才使用最后的高级诊断。

*注意：*有关配置步骤、权限和功能先决条件，请参见 "配置ONTAP SVM 数据收集器"。

从这里开始

  1. 在 Workload Security 中，选择 Collectors。在状态列中，打开更多详细信息并记下完整的原因字符串。

  2. 在添加或编辑收集器页面上，选择测试连接。在保存之前解决每个失败的检查。

  3. 选择下面的匹配症状，并按照检查顺序进行。

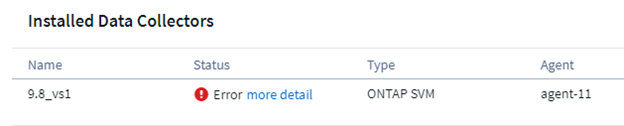

打开更多详细信息以查看完整的收集器错误。

处于错误状态的收集器的更多详细信息链接，宽度=624，高度=126

*注意：*要进行全面验证，请使用集群管理 IP 和 SVM 名称进行连接。SVM 模式无法运行功能和 RBAC 检查。测试连接会验证具有代表性的 FPolicy 端口，而不是每个保留端口。

了解测试连接结果

结果 它验证的内容 如果失败，如何继续

HTTPS

代理可以通过 TCP 443 访问 ONTAP 管理。

无法添加收集器或测试连接失败

ONTAP 版本

凭据有效；可以读取 ONTAP 版本和功能资格。

无法添加收集器或测试连接失败

数据 LIF

存在符合条件的正常运行的数据 LIF；ONTAP 9.8+ 包含 data-fpolicy-client。

验证数据 LIF 和服务策略

代理 IP

Agent 有一个可以路由到 SVM 数据 LIF 的本地地址。

FPolicy 回调连接

FPolicy 服务器

ONTAP 可以通过实时 FPolicy 端口连接回 Agent。

FPolicy 回调连接

功能

帐户和 ONTAP 版本支持选定的可选功能。仅限集群模式。

无法添加收集器或测试连接失败

注意： 测试连接不会验证整个回调端口保留、实际文件事件流、MetroCluster 或 SVM-DR 行为、持久存储聚合可用性、MAV 规则、共享和卷筛选器语法或用户目录收集器。

选择症状

  • 我无法添加收集器，或者测试连接失败

  • 收集器状态为错误

  • 收集器状态已降级

  • 收集器正在运行，但未显示任何活动

  • 活动显示 SID 而不是用户名

  • 启用工作负载安全后，ONTAP 性能发生变化

  • 容量或订阅使用率似乎有问题

  • 快照或用户阻止操作失败

  • 收集器状态或缺失事件可能是预期的行为

我无法添加收集器，或者测试连接失败

请按顺序查看

  1. 确认连接模式。集群模式需要集群管理 IP 和准确的、区分大小写的 SVM 名称。SVM 模式需要 SVM 管理 IP。

  2. 从代理确认通过 TCP 443 对已配置的管理 IP 的 HTTPS 可达性。超时表示存在路由或防火墙问题。

  3. 确认分配给 ONTAP 登录的凭据和应用程序。将自定义用户角色直接授予 AD 用户；权限检查可能看不到组级角色。

  4. 确认符合条件的 SVM 数据 LIF 正常运行。从 ONTAP 9.8 开始，其服务策略必须包括 data-fpolicy-client 以及 data-nfs 和/或 data-cifs。

  5. 如果使用 SVM IP 和 vsadmin，请使用仅限管理的 LIF。具有数据和管理组合角色的 LIF 可以在管理访问仍然失败时响应 ping。

  6. 对于可选功能，请授予功能测试报告的权限，然后再次运行测试连接。

所涵盖的确切错误

  • 无法确定 [host] 的 ONTAP 类型。原因：与存储系统的连接错误：无法访问主机

  • [IP] 被标识为集群/节点，无法在此模式下添加

  • 在 SVM 上找不到有效的数据接口……

  • 缺少权限：vserver fpolicy

  • 为此 Active Directory 用户在组级别而不是用户级别分配的角色

解决时间

  • 每个所需的测试连接检查均已通过，并且可以保存收集器。仅对于您不使用的功能，功能检查才可以保持不可用状态。

收集器状态为错误

使用“更多详细信息”中显示的原因。大多数错误状态属于以下组之一。

FPolicy 回调连接

这意味着：ONTAP 无法维护向代理发送文件和用户活动的连接。

  1. 运行测试连接并检查 FPolicy 服务器、代理 IP 和数据 LIF。

  2. 允许从每个 SVM 数据 LIF 到 Agent（包括 Agent 主机防火墙）的 35000–55000 范围内的保留 TCP 端口。每个 SVM 最多使用四个端口：每个启用的协议两个。

  3. 确认 Agent 可从每个数据服务节点和 SVM 数据 LIF 路由。

  4. 确认在一个 Workload Security 环境中只有一个收集器监控 SVM。第二个收集器替换第一个 FPolicy 目标。

  5. 在 ONTAP 9.8 及更高版本上，确认 data-fpolicy-client 已分配给正常运行的 SVM 数据 LIF。

所涵盖的确切错误

  • 外部 fpolicy 服务器已终止

  • 节点无法与 FPolicy 服务器建立连接……选择超时

  • 在连接器上找不到可以到达 SVM 数据接口的本地 IP 地址

解决时间

  • 测试连接报告 FPolicy 服务器成功，并且在生成客户端活动后收集器仍保持正在运行状态。

FPolicy 配置

  1. 对于要包含的共享错误，请输入不带引号的完整共享名称。对于长列表，请改为按卷进行筛选。

  2. 对于未授权的用户，请添加特定于功能的自定义用户权限并重新启动收集器。

  3. 如果没有有效的数据接口，请启动符合条件的数据 LIF 并更正其服务策略。

  4. 如果永久存储聚合信息不可用，请等待几分钟，然后重新启动收集器。永久存储需要 ONTAP 9.14.1 或更高版本。

  5. 如果没有有效的序列号，请让 ONTAP 管理员删除已确认未使用的 FPolicy 对象，然后重新启动收集器。

所涵盖的确切错误

  • 无法在 SVM 上配置 fpolicy……为 shares-to-include 指定的值无效

  • 无法在 SVM 上配置 fpolicy……用户未经授权

  • 没有可用于启用 fpolicy 策略的有效序列号

  • 无法配置永久存储……聚合的性能信息当前不可用

解决时间

  • 已启用 cloudsecure_ FPolicy 策略，并且收集器保持 Running 状态。

代理容量或收集器健康状况

  1. 重新输入收集器密码：打开“编辑”，输入密码，然后保存。

  2. 请检查 Agent CPU 和内存空间以及托管收集器的数量。

  3. 使用事件速率检查器将峰值事件速率与代理规模进行比较。根据需要扩展代理或迁移收集器。

  4. 如果操作仍然失败，请重新启动代理服务，并在代理重新连接后重试。

所涵盖的确切错误

  • 外部 fpolicy 服务器已过载

  • 代理无法连接到收集器

  • AGENT004 — 收集器启动后立即停止

  • AGENT008 — 无法确定收集器健康状况

  • AGENT005 / AGENT006 / AGENT007 / AGENT009 / AGENT010

解决时间

  • Agent 已连接，收集器达到 Running，并且在高峰活动期间保持健康。

收集器状态已降级

已降级的收集器仍在运行，但一个或多个 FPolicy 节点连接已断开。可能会错过受影响节点提供的活动。

  1. 打开更多详细信息并标识已断开连接的节点。

  2. 检查该节点是否具有用于受监控 SVM 的正常运行的数据 LIF。

  3. 如果节点没有 SVM 的本地数据 LIF，则不需要修正。

  4. 如果存在数据 LIF，请验证它已启动，在 ONTAP 9.8+ 上承载 data-fpolicy-client，并且可以到达 Agent 回调端口。

  5. 允许收集器在节点重新连接后返回 Running。

所涵盖的确切错误

  • 节点上的 FPolicy 服务器已断开连接：……

  • 没有本地 LIF 存在，无法连接到 FPolicy 服务器

解决时间

  • 所有数据服务节点都有连接的 FPolicy 通道。没有本地数据 LIF 的节点不需要连接。

收集器正在运行，但没有出现任何活动

  1. 在受监控的共享或卷上生成真实的 SMB 或 NFS 客户端活动。没有客户端 I/O 就不会产生事件。

  2. 确认收集器未暂停。在测试前将其恢复。

  3. 确认已启用客户端协议，并且对于 SMB，确认 SVM 具有 CIFS 服务器。

  4. 查看包含和排除的共享和卷。使用不带引号的完整名称。

  5. 当需要常规文件夹访问事件时，启用监视文件夹访问。在没有此选项的情况下，也会收集文件夹创建、重命名和删除操作。

  6. 如果仅缺少 .ini 和 .DS_Store 活动，则无需执行操作；这些扩展名将从 FPolicy 事件收集中排除。

  7. 如果仍然没有活动，请使用高级诊断来验证 cloudsecure_ policy 和 ONTAP FPolicy 事件日志。

解决时间

  • 新的客户端操作出现在活动取证中，其中包含预期的协议、共享、路径和用户信息。

活动显示 SID 而不是用户名

ONTAP 审计正在发挥作用；身份解析是另一个问题。

  1. 确认其用户访问受监控 SVM 的每个域都存在正在运行的用户目录收集器，包括受信任的域。

  2. 确认目录收集器覆盖正确的林或搜索库，并使用有效的绑定凭据。

  3. 确认映射属性：Active Directory 使用 name、objectsid 和 sAMAccountName；LDAP 使用 name、uidnumber 和 uid。

  4. 重新启动用户目录收集器，以在添加用户或更正配置后立即请求同步。

  5. 使用 AD 或 LDAP 收集器故障排除页面解决连接和绑定错误。测试连接不适用于用户目录收集器。

解决时间

  • 新活动显示预期的用户名，而不是原始 SID 或 UID。

启用工作负载安全后，ONTAP 性能发生变化

  1. 使用 ONTAP 9.13.1 或更高版本修复已知的 FPolicy 延迟问题。

  2. 使用事件速率检查器检查峰值活动和 Agent 规模。如果无法维持事件速率，请移动收集器或扩展 Agent。

  3. 查看监控文件夹访问是否大幅增加了事件量。

  4. 对于受支持的 ONTAP 版本，请考虑使用持久性存储在临时连接中断期间缓冲事件。

  5. 对于节点死机或持续存储延迟，请收集 ONTAP 证据并联系 NetApp 支持人员。

解决时间

  • FPolicy 收集处于活动状态时，ONTAP 延迟和 IOPS 保持在预期范围内。

容量或订阅使用率似乎有问题

  1. 比较 Observability ONTAP 集群收集器和 Workload Security SVM 收集器报告的原始容量。

  2. 对于每个 SVM 收集器，确定其父集群是否已被 Observability 收集器监控。同一存储不应计算两次。

  3. 检查最近的 SVM 迁移。确认收集器正在运行并重新启动它，以便收集当前集群和容量信息。

  4. 如果总数仍然包括集群和 SVM 容量，请收集使用前后的用量以及每个收集器的报告容量。

解决时间

  • 订阅使用情况包括一次存储容量，并反映 SVM 的当前父集群。

快照或用户阻止操作失败

  1. 确认收集器正在运行且未暂停。

  2. 对于用户阻止，请使用群集级别的凭据。自定义用户还需要 TCP 22 上的 SSH 访问权限和记录的阻止权限。

  3. 确认自定义用户具有所需的快照权限。

  4. 如果启用了 ONTAP Multi-Admin Verify，请为 cloudsecure_ 快照和用于用户阻止的 set 操作添加记录的排除项。

  5. 在集群模式下运行测试连接，并查看快照和用户阻止功能结果。

解决时间

  • Workload Security 可以创建和删除其快照，并可以阻止和恢复用户访问。

预期行为 — 无需执行任何操作

您看到的内容 为什么会发生 何时进行调查

MetroCluster 待机收集器已停止

对源使用一个集群模式收集器，对目标使用一个集群模式收集器。只有活动的 SVM 收集器运行。切换后最多等待两分钟。

活动端收集器未变为“正在运行”。

Degraded 列出没有本地数据 LIF 的节点

ONTAP 无法从不在本地为 SVM 提供服务的节点建立 FPolicy 通道。

列出的节点具有可操作的 SVM 数据 LIF。

没有 .ini 或 .DS_Store 的事件

这些扩展被排除在 FPolicy 范围之外。

还缺少其他预期的文件活动。

短暂的初始化、停止或降级状态

重新启动、升级、迁移、故障转移和恢复需要重新连接。

该状态在操作或重复之后持续存在。

高级诊断和支持数据收集

仅在上述检查无法解决问题，或 NetApp 支持人员要求提供更多证据时使用此部分。这些过程需要对代理主机和 ONTAP 具有管理访问权限。

在改变环境之前收集证据

  1. 记录完整的收集器状态原因和故障时间。

  2. 保存测试连接结果。

  3. 记录代理和收集器版本、ONTAP 版本、SVM 名称、连接模式和最近的更改。

  4. 生成一次 Agent 症状包，以便保留您进行更改之前的日志。

sudo /opt/netapp/cloudsecure/agent/bin/cloudsecure-agent-symptom-collector.sh -o /tmp

该命令将创建 cloudsecure-agent-symptoms.zip。如果脚本报告未找到 zip 命令，请安装 zip。

日志位置

证据 位置或命令

收集器日志

/opt/netapp/cloudsecure/data-collectors//logs/dsc.log

包含所有收集器活动，包括错误。使用此日志调查收集器问题。

代理日志

/opt/netapp/cloudsecure/agent/logs/agent.log

代理安装和升级

/opt/netapp/cloudsecure/agent/logs/cloudsecure_agent_install.log

/opt/netapp/cloudsecure/agent/logs/cloudsecure_agent_upgrade.log

测试连接

/opt/netapp/cloudsecure/test-connection/logs/

代理服务

systemctl status cloudsecure-agent.service

journalctl -u cloudsecure-agent.service

*注意：*收集器日志目录也可以包含 error.log，但它不是一般的错误日志。仅当收集器由于配置无效而无法启动时才会写入此文件，并且 Agent 在收集器状态中报告该原因后会将其删除。它通常不存在或为空，因此请使用 dsc.log。

验证 ONTAP FPolicy 状态

从相应的 ONTAP 管理上下文运行这些命令：

event log show -source fpolicy
event log show -source fpolicy -fields event,action,description
fpolicy show
fpolicy show-engine

查找带有 cloudsecure_ 前缀的 Workload Security 策略。该策略应已启用，并且每个数据服务节点都应显示已连接的外部引擎。当通道断开连接时，保留事件原因和节点名称。

验证每条网络路径

方向 端口 目的

代理 → 集群或 SVM 管理 IP

TCP 443

配置并查询 ONTAP。

SVM 数据 LIFs → 代理

TCP 35000–55000 中的保留端口

FPolicy 文件和用户活动。每个 SVM 最多四个端口：每个启用的协议两个。

集群管理 IP → 代理

TCP 35000–55000 中的保留端口

基于 EMS 的事件，包括 ARP 集成。

代理 → 集群管理 IP

TCP 22

使用集群凭据阻止 SMB 用户。

注意： 测试连接验证实时代表回调端口。这并不能证明保留防火墙范围内的每个端口都是开放的。

代理到 ONTAP 管理连接

curl -kv https://<management-ip>:443

TLS 响应证明了 TCP 路径。超时表示路由或防火墙阻塞。身份验证响应证明了可访问性，但不能证明凭据或角色是正确的。

ONTAP 到代理回拨连接

从 ONTAP，测试来自每个相关 SVM 数据 LIF 的路由：

network ping -vserver <svm> -lif <data-lif> -destination <agent-ip> -show-detail

在 Agent 上，检查主机防火墙：

sudo firewall-cmd --zone=public --list-ports
sudo iptables-save

确认保留的回调端口允许从所有 SVM 数据 LIF 入站，对于基于 EMS 的功能，允许从集群管理 IP 入站。

验证数据 LIF 和服务策略

从 ONTAP 9.8 及更高版本开始，可操作的 SVM 数据 LIF 必须包括带有 data-nfs 和/或 data-cifs 的 data-fpolicy-client。

 network interface show -vserver <svm> -fields service-policy,status-admin,status-oper
如果不存在合适的策略，请根据您的 ONTAP 网络设计创建或修改策略。例如：
 net int service-policy create -policy only_data_fpolicy -vserver <svm> \
*注意：* 在早于 9.8 的 ONTAP 上，不需要 data-fpolicy-client。LIF 必须具有 data 角色，处于运行状态，并支持 NFS 和/或 CIFS。

使用 ONTAP 数据包跟踪

仅当测试连接以及路由和防火墙检查无法解释回调失败时，才使用数据包跟踪。

  1. 在 ONTAP 上针对相关数据 LIF 和 Agent IP 启动数据包跟踪。

  2. 请尝试测试连接或重新启动收集器。

  3. 等待故障，然后停止跟踪。

  4. 从 https://<cluster-management-ip>/spi/<cluster-name>/etc/log/packet_traces/检索跟踪。

  5. 查找从 ONTAP 到 Agent 回调端口的 SYN。没有 SYN 表示 ONTAP 端路径或策略存在问题。未完成握手的 SYN 表示 ONTAP 和 Agent 之间存在防火墙或路由问题。

*注意：*数据包跟踪可能包含网络信息。请根据您的数据处理要求对其进行处理。

诊断重复的 SVM 收集器

两个收集器无法监控同一 SVM，即使它们属于不同的 Workload Security 环境。最新收集器重写 FPolicy 目标并断开前一个收集器的连接。

  1. 搜索可到达集群的每个 Workload Security 环境。

  2. 识别使用相同 SVM 名称或管理端点的收集器。

  3. 保留一个收集器并删除重复项。

  4. 重新启动保留的收集器，并确认其 FPolicy 通道保持连接。

清理已确认未使用的 FPolicy 对象

注意： 请勿删除活动收集器的 cloudsecure_ 对象。收集器拥有并更新这些对象。

列出 FPolicy 配置并识别已确认未使用的对象：

fpolicy show

对于未使用的策略，请按依赖关系顺序删除其对象：

fpolicy disable -vserver <svm> -policy-name <policy-name>
fpolicy policy scope delete -vserver <svm> -policy-name <policy-name>
fpolicy policy delete -vserver <svm> -policy-name <policy-name>
fpolicy policy event delete -vserver <svm> -event-name <event-name>
fpolicy policy external-engine delete -vserver <svm> -engine-name <engine-name>

清除序列插槽或冲突对象后，重新启动 Workload Security 收集器。

诊断 Agent 和收集器生命周期错误

错误 高级检查

AGENT004

检查 dsc.log 是否存在即时进程退出、权限失败或无效配置。

AGENT008

重新输入收集器密码；检查代理 CPU 和内存以及事件速率；检查 dsc.log 是否存在底层收集器故障。

AGENT005 / 006 / 007 / 010

请在几分钟后重试。如果操作仍然失败，请重新启动 cloudsecure-agent.service 并记录确切的操作和原因。

AGENT009

请确认收集器仍然存在于选定的 Agent 和环境中，并且并发删除或迁移未将其删除。

代理未连接

检查 systemctl 和 journalctl、TCP 443 上的 SaaS 出口、代理配置、SSL 检查和 cssys 帐户。

使用事件速率检查器来调整 Agent 的大小。请勿仅依赖收集器计数；事件数量和启用的功能会影响负载。

调查基本检查后无活动的情况

  1. 运行 event log show -source fpolicy 并保留任何错误。

  2. 运行 fpolicy show 并确认已启用 cloudsecure_ 策略。

  3. 确认生成客户端操作的协议已在收集器中启用，并在 SVM 上允许。

  4. 确认共享或卷未被排除。

  5. 确认此操作发生时收集器未暂停。

  6. 将客户端操作时间戳与 dsc.log 和 ONTAP FPolicy 事件相关联。

调查身份解析

测试连接不适用于用户目录收集器。请使用目录原生工具和收集器日志。

目录 默认端口 预期属性

Active Directory

389 LDAP / 636 LDAPS

显示名称：name

ID: objectsid

用户名：sAMAccountName

LDAP

389 LDAP / 636 LDAPS

显示名称：name

ID：uidnumber

用户名：uid

验证服务器名称、端口、绑定 DN、密码、林或搜索基准以及读取权限。更正后重新启动目录收集器以请求新的同步。

多管理员验证检查

Multi-Admin Verify 可以阻止用于快照和用户阻止的 ONTAP 命令。在更改现有规则之前，请先查看这些规则。记录的 Workload Security 排除项包括：

multi-admin-verify rule modify -operation "volume snapshot create" -query "-snapshot !*cloudsecure_*" + multi-admin-verify rule modify -operation "volume snapshot delete" -query "-snapshot !*cloudsecure\_*" + multi-admin-verify rule delete -operation set

*注意：*删除 set 规则会更改该操作的多管理员验证保护。请与您的 ONTAP 安全管理员一起查看更改。

联系 NetApp 支持

当有序检查后错误仍然存在，ONTAP 报告节点死机，或收集器数据刷新后容量仍然不正确时，请联系支持部门。

包括

  • “状态” > “更多详细信息”中的完整消息以及故障时间。

  • 测试连接结果，包括跳过的检查。

  • 代理和收集器版本及其当前状态。

  • ONTAP 版本、集群和 SVM 名称、连接模式和最近的拓扑更改。

  • cloudsecure-agent-symptoms.zip 和相关的 dsc.log。

  • fpolicy show、fpolicy show-engine 和 event log show -source fpolicy 的输出。

  • 当回调路径仍然无法解释时进行的数据包跟踪。

  • 对于性能：延迟和 IOPS 时间线以及事件速率时间线。

  • 对于容量：订阅前后的使用情况以及每个收集器报告的原始容量。

在 Data Infrastructure Insights 中使用“帮助” > “支持”打开案例。
