安装H系列存储节点

贡献者 netapp-pcarriga
PDF

在开始使用全闪存存储系统之前，您应该正确安装和设置存储节点。

提示 参见"海报"用于以图形方式呈现操作说明。

工作流程图

此处的流程图提供了安装步骤的高级概述。根据 H 系列型号的不同，步骤略有不同。

H410S

H410S 安装工作流程

H610S

备注 在 H610S 中，“节点”和“机箱”这两个术语可以互换使用，因为节点和机箱不是像 2U 四节点机箱那样的独立组件。

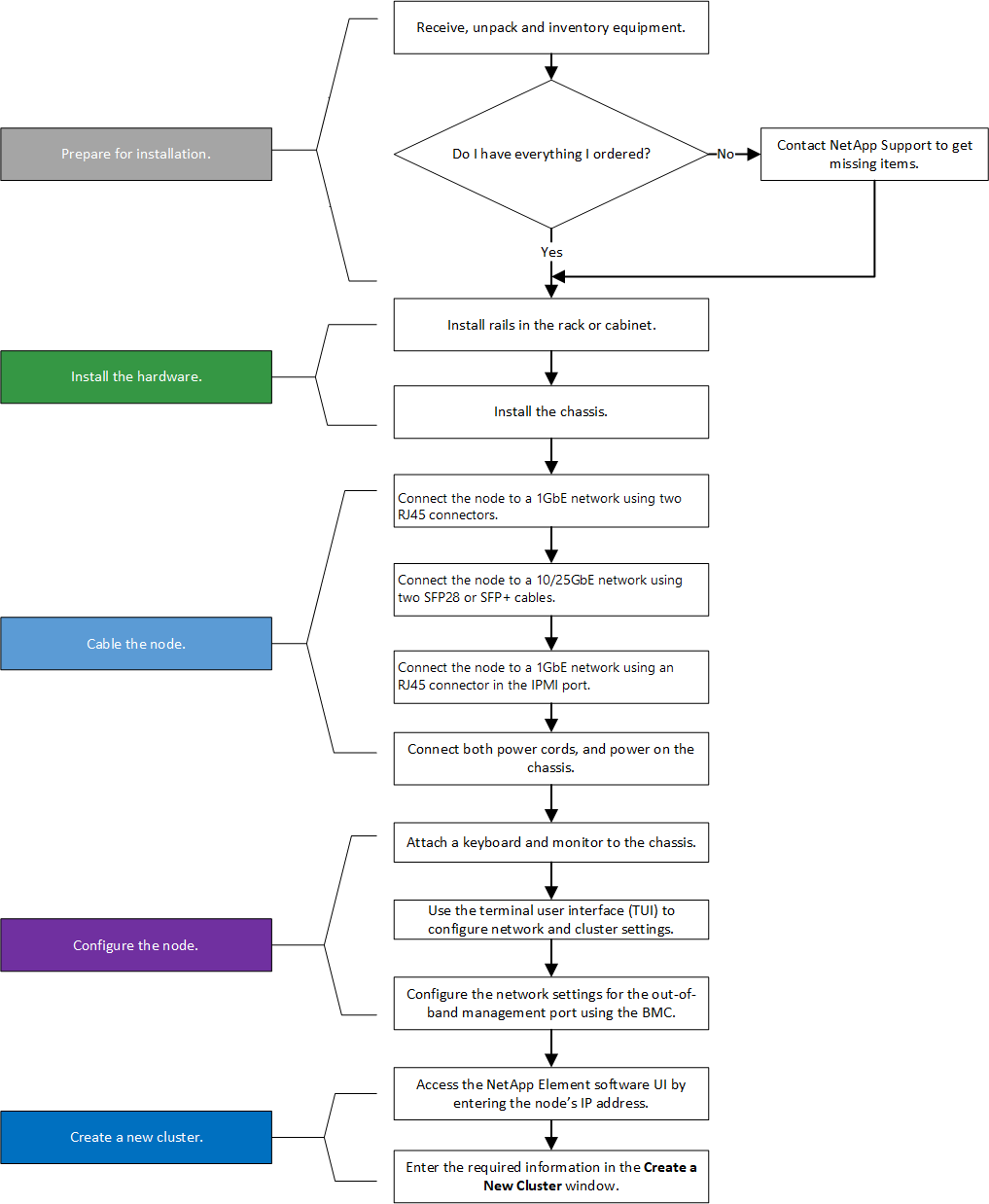

H610S 安装工作流程

准备安装

安装前，请清点已发货给您的硬件，如有任何物品缺失，请联系NetApp支持。

请确保安装地点备有以下物品：

  • 系统所需的机架空间。

节点类型 机架空间

H410S节点

两机架单元 (2U)

H610S节点

一个机架单元（1U）

  • SFP28/SFP+ 直连电缆或收发器

  • CAT5e 或更高级别的网线，带 RJ45 连接器

  • 键盘、视频、鼠标 (KVM) 切换器，用于配置您的系统

  • U盘（可选）

提示 寄送给您的硬件取决于您订购的商品。新的 2U 四节点订单包括机箱、挡板、滑轨套件、驱动器、存储节点和电源线（每个机箱两条）。如果您订购 H610S 存储节点，则硬盘将安装在机箱内。
注意 安装硬件时，请务必移除设备的所有包装材料和包装物。这将防止节点过热和关闭。

安装轨道

发给您的硬件订单中包含一套滑轨。您需要一把螺丝刀来完成轨道安装。每个节点型号的安装步骤略有不同。

提示 从机架底部向上安装硬件，以防止设备倾倒。如果您的机架包含稳定装置，请在安装硬件之前安装它们。

H410S

H410S 节点安装在 2U 四节点 H 系列机箱中，该机箱随附两套适配器。如果要将机箱安装到带有圆孔的机架中，请使用适用于带有圆孔的机架的适配器。 H410S 节点的导轨适用于深度为 29 英寸至 33.5 英寸的机架。当钢轨完全收缩时，其长度为 28 英寸，钢轨的前后两部分仅由一个螺丝固定在一起。

注意 如果将底盘安装到完全收缩的轨道上，轨道的前后部分可能会分离。
步骤

  1. 将导轨前端与货架前立柱上的孔对齐。

  2. 将导轨前部的挂钩推入货架前立柱上的孔中，然后向下推，直到弹簧销卡入货架孔中。

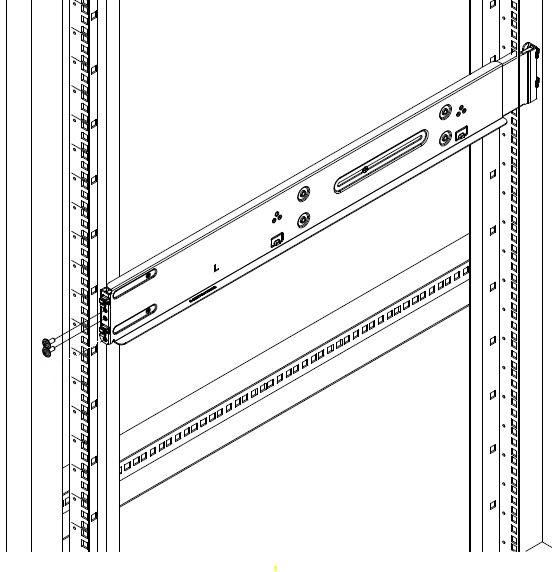

  3. 用螺丝将导轨固定到货架上。下图展示了左侧导轨与货架前部的连接方式：

    2U导轨安装

  4. 将导轨后部延伸至货架后立柱。

  5. 将轨道背面的挂钩与后立柱上的相应孔对齐，确保轨道的前后两面处于同一水平面上。

  6. 将导轨后部安装到支架上，并用螺丝固定导轨。

  7. 对机架的另一侧重复以上所有步骤。

H610S

下图展示了如何为 H610S 存储节点安装导轨：

H610S存储节点的导轨安装。
提示 H610S 上有左侧和右侧的导轨。将螺丝孔朝下放置，以便 H610S 指旋螺钉可以将机箱固定到导轨上。

安装节点并连接电缆

您可以将 H410S 存储节点安装在 2U 四节点机箱中。对于 H610S，将机箱/节点直接安装到机架的导轨上。

注意 移除设备中的所有包装材料和包装物。这样可以防止节点过热和关机。

H410S

步骤

  1. 将 H410S 节点安装到机箱中。以下是安装有四个节点的机箱的后视图示例：

    此图显示的是2U机箱的背面。
    警告 搬运硬件并将其安装到机架上时要小心。一个空的 2U 四节点机箱重 54.45 磅（24.7 公斤），一个节点重 8.0 磅（3.6 公斤）。

  2. 安装驱动器。

    此图显示的是2U机箱的正面。

  3. 将节点连接到电缆上。

    重要说明 如果机箱后部的通风口被电缆或标签堵塞，可能会因过热而导致组件过早损坏。
    该图显示了 H410S 存储节点的布线情况。

    • 将两根 CAT5e 或更高规格的网线连接到 A 口和 B 口，以实现管理连接。

    • 将两根 SFP28/SFP+ 电缆或收发器连接到端口 C 和 D，以实现存储连接。

    • （可选，推荐）在 IPMI 端口连接 CAT5e 电缆，以实现带外管理连接。

  4. 将电源线连接到每个机箱的两个电源单元，然后将它们插入 240V PDU 或电源插座。

  5. 启动节点。

    备注 节点启动大约需要六分钟。
    此图显示了 2U 机架中各节点上的电源按钮。

H610S

步骤

  1. 安装H610S机箱。以下是节点/机箱在机架中的安装示意图：

    图中显示了 H610S 节点/机箱在机架中的安装过程。
    警告 搬运硬件并将其安装到机架上时要小心。 H610S 机箱重 40.5 磅（18.4 公斤）。

  2. 将节点连接到电缆上。

    重要说明 如果机箱后部的通风口被电缆或标签堵塞，可能会因过热而导致组件过早损坏。

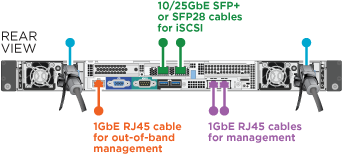

    该图显示了 H610S 存储节点的布线情况。

    • 使用两根 SFP28 或 SFP+ 电缆将节点连接到 10/25GbE 网络。

    • 使用两个 RJ45 连接器将节点连接到 1GbE 网络。

    • 使用 IPMI 端口中的 RJ-45 连接器将节点连接到 1GbE 网络。

    • 将两根电源线连接到节点。

  3. 启动节点。

    备注 节点启动大约需要五分三十秒。
    该图显示了 H610S 机箱的正面，电源按钮已突出显示。

配置节点

硬件安装完毕并完成线缆连接后，就可以配置新的存储资源了。

步骤

  1. 将键盘和显示器连接到节点上。

  2. 在显示的终端用户界面 (TUI) 中，使用屏幕导航配置节点的网络和集群设置。

    备注 你应该从 TUI 中获取节点的 IP 地址。将节点添加到集群时需要用到它。保存设置后，节点将处于待定状态，可以添加到集群中。请参阅<插入指向“设置”部分的链接>。

  3. 使用基板管理控制器（BMC）配置带外管理。这些步骤仅适用于H610S节点。

    1. 使用网页浏览器访问默认的BMC IP 地址：192.168.0.120

    2. 使用用户名 root 和密码 calvin 登录。

    3. 从节点管理屏幕，导航至“设置”>“网络设置”，并配置带外管理端口的网络参数。

提示 看 "这篇知识库文章（需要登录）"。

创建集群

将存储节点添加到安装并配置新的存储资源后，即可创建新的存储集群。

步骤

  1. 从与新配置节点位于同一网络上的客户端，通过输入节点的 IP 地址访问NetApp Element软件 UI。

  2. 在“创建新集群”窗口中输入所需信息。查看"设置概述"了解更多信息。
