借助NetApp ONTAP在 AWS 上提供 Red Hat OpenShift 服务

贡献者 kevin-hoke
PDF

概述

在本节中，我们将展示如何利用 FSx for ONTAP作为在 ROSA 上运行的应用程序的持久存储层。它将展示在 ROSA 集群上安装NetApp Trident CSI 驱动程序、为ONTAP文件系统配置 FSx 以及部署示例有状态应用程序。它还将显示备份和恢复应用程序数据的策略。通过此集成解决方案，您可以建立一个可轻松跨可用区扩展的共享存储框架，从而简化使用Trident CSI 驱动程序扩展、保护和恢复数据的过程。

前提条件

该图显示了部署在多个 AZ 中的 ROSA 集群。 ROSA集群的主节点、基础设施节点位于Red Hat的VPC中，而工作节点位于客户账户中的VPC中。我们将在同一个 VPC 内创建一个 FSx for ONTAP文件系统，并在 ROSA 集群中安装Trident驱动程序，以允许该 VPC 的所有子网连接到该文件系统。

罗莎建筑

初始设置

1.为NetApp ONTAP配置 FSx

在与 ROSA 集群相同的 VPC 中为NetApp ONTAP创建多可用区 FSx。可通过多种方法实现此操作。提供了使用 CloudFormation Stack 创建 FSxN 的详细信息

a.克隆 GitHub 存储库

$ git clone https://github.com/aws-samples/rosa-fsx-netapp-ontap.git

b.运行 CloudFormation 堆栈 通过将参数值替换为您自己的值来运行以下命令：

$ cd rosa-fsx-netapp-ontap/fsx
$ aws cloudformation create-stack \
  --stack-name ROSA-FSXONTAP \
  --template-body file://./FSxONTAP.yaml \
  --region <region-name> \
  --parameters \
  ParameterKey=Subnet1ID,ParameterValue=[subnet1_ID] \
  ParameterKey=Subnet2ID,ParameterValue=[subnet2_ID] \
  ParameterKey=myVpc,ParameterValue=[VPC_ID] \
ParameterKey=FSxONTAPRouteTable,ParameterValue=[routetable1_ID,routetable2_ID] \
  ParameterKey=FileSystemName,ParameterValue=ROSA-myFSxONTAP \
  ParameterKey=ThroughputCapacity,ParameterValue=1024 \
  ParameterKey=FSxAllowedCIDR,ParameterValue=[your_allowed_CIDR] \
  ParameterKey=FsxAdminPassword,ParameterValue=[Define Admin password] \
  ParameterKey=SvmAdminPassword,ParameterValue=[Define SVM password] \
  --capabilities CAPABILITY_NAMED_IAM

其中： region-name：与部署 ROSA 集群的区域相同 subnet1_ID：FSxN 的首选子网的 id subnet2_ID：FSxN 的备用子网的 id VPC_ID：部署 ROSA 集群的 VPC 的 id routetable1_ID、routetable2_ID：与上面选择的子网关联的路由表的 id your_allowed_CIDR：FSx for ONTAP安全组入口规则允许的 CIDR 范围，用于控制访问。您可以使用 0.0.0.0/0 或任何适当的 CIDR 来允许所有流量访问 FSx for ONTAP的特定端口。定义管理员密码：登录 FSxN 的密码 定义 SVM 密码：登录将要创建的 SVM 的密码。

使用Amazon FSx控制台验证您的文件系统和存储虚拟机 (SVM) 是否已创建，如下所示：

FSxN 创建

2.为 ROSA 集群安装并配置Trident CSI 驱动程序

b.安装Trident

ROSA 集群工作节点预先配置了 nfs 工具，使您能够使用 NAS 协议进行存储配置和访问。

如果您想使用 iSCSI，则需要为 iSCSI 准备工作节点。从Trident 25.02 版本开始，您可以轻松准备 ROSA 集群（或任何 OpenShift 集群）的工作节点以在 FSxN 存储上执行 iSCSI 操作。有两种简单的方法可以安装Trident 25.02（或更高版本），以自动为 iSCSI 准备工作节点。 1. 使用 tridentctl 工具从命令行使用 node-prep-flag。2.使用来自操作员中心的 Red Hat 认证的Trident操作员并对其进行自定义。 3.使用 Helm。

备注 使用上述任何一种方法而不启用节点准备将允许您仅使用 NAS 协议在 FSxN 上配置存储。

方法一：使用 tridentctl 工具

使用 node-prep 标志并安装Trident ，如图所示。在发出安装命令之前，您应该已经下载了安装程序包。请参阅"此处的文档" 。

#./tridentctl install trident -n trident --node-prep=iscsi

方法 2：使用 Red Hat 认证的Trident Operator 并进行自定义 从 OperatorHub 中找到 Red Hat 认证的Trident Operator 并安装它。

操作员中心内的操作员

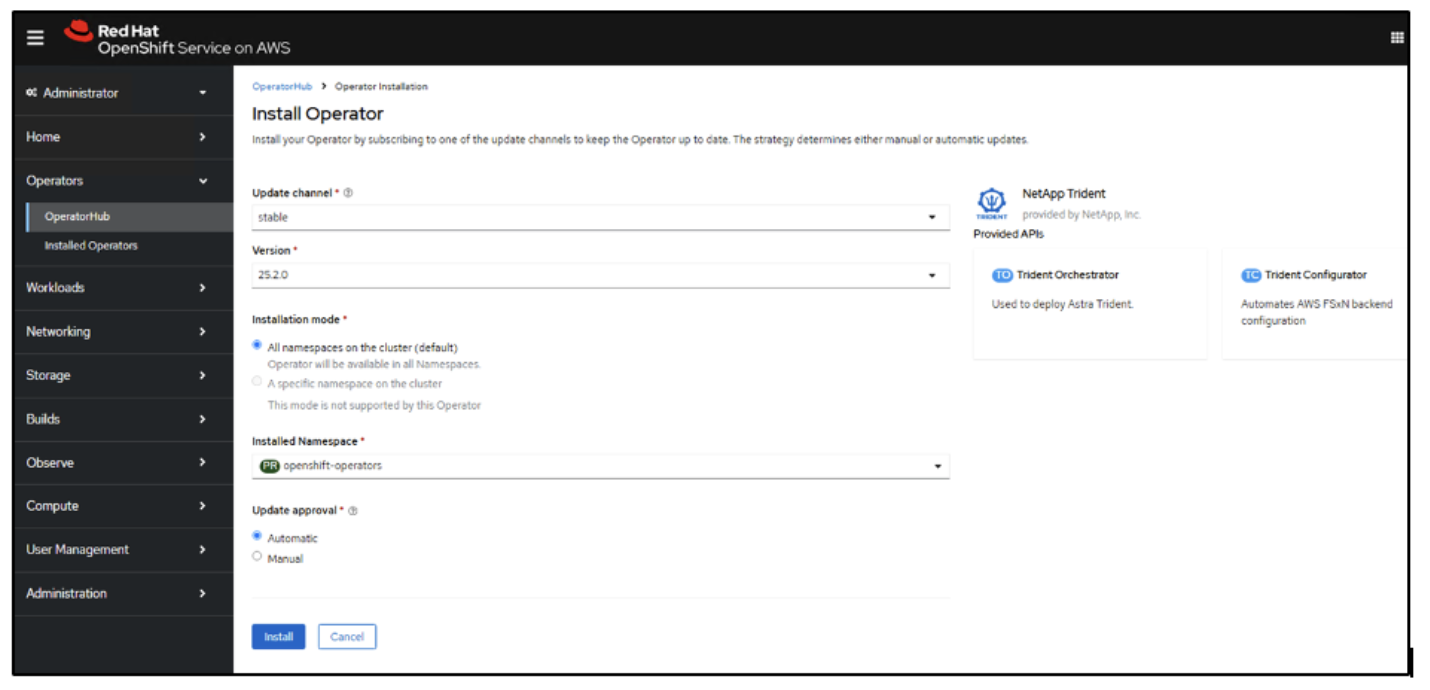

安装操作员 1

安装操作员 2

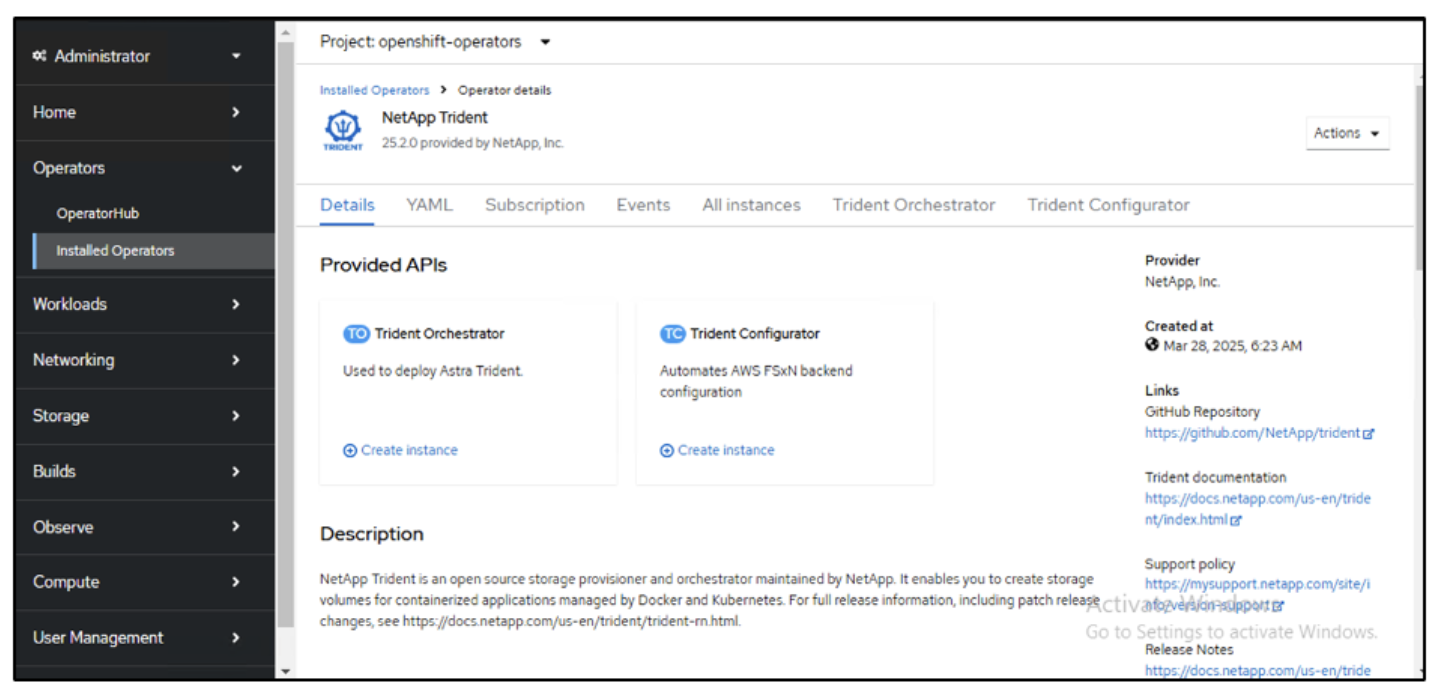

操作员安装

接下来，创建Trident Orchestrator 实例。使用 YAML 视图设置任何自定义值或在安装期间启用 iscsi 节点准备。

协调器创建

启用 NodePrep

已安装 Orchestrator

安装Trident

使用上述任何一种方法安装Trident都将通过启动 iscsid 和 multipathd 服务并在 /etc/multipath.conf 文件中设置以下内容，为 iSCSI 准备 ROSA 集群工作节点

iscsid 活跃

多路径激活

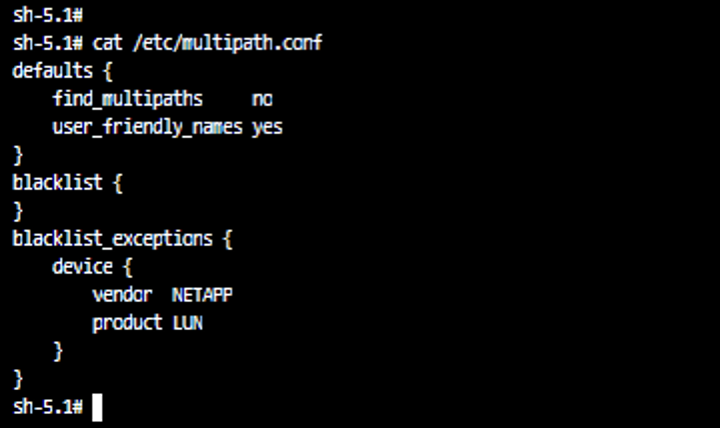

multipath.conf 文件

c.验证所有Trident pod 是否处于运行状态

Trident吊舱运行

3.配置Trident CSI 后端以使用 FSx for ONTAP (ONTAP NAS)

Trident后端配置告诉Trident如何与存储系统（在本例中为 FSx for ONTAP）通信。为了创建后端，我们将提供要连接的存储虚拟机的凭据，以及集群管理和 NFS 数据接口。我们将使用"ontap-nas驱动程序"在 FSx 文件系统中配置存储卷。

一个。首先，使用以下 yaml 为 SVM 凭证创建密钥

apiVersion: v1
kind: Secret
metadata:
  name: backend-fsx-ontap-nas-secret
  namespace: trident
type: Opaque
stringData:
  username: vsadmin
  password: <value provided for Define SVM password as a parameter to the Cloud Formation Stack>
备注 您还可以从 AWS Secrets Manager 检索为 FSxN 创建的 SVM 密码，如下所示。

AWS 机密管理器

检索秘密

b.接下来，使用以下命令将 SVM 凭证的密钥添加到 ROSA 集群

$ oc apply -f svm_secret.yaml

您可以使用以下命令验证该秘密是否已添加到 trident 命名空间中

$ oc get secrets -n trident |grep backend-fsx-ontap-nas-secret

秘密应用

c.接下来，创建后端对象为此，请进入克隆的 Git 存储库的 fsx 目录。打开文件 backend-ontap-nas.yaml。替换以下内容：将 managementLIF 替换为管理 DNS 名称，将 dataLIF 替换为Amazon FSx SVM 的 NFS DNS 名称，将 svm 替换为 SVM 名称。使用以下命令创建后端对象。

使用以下命令创建后端对象。

$ oc apply -f backend-ontap-nas.yaml
备注 您可以从Amazon FSx控制台获取管理 DNS 名称、NFS DNS 名称和 SVM 名称，如下面的屏幕截图所示

获得生活

d.现在，运行以下命令来验证后端对象是否已创建，并且阶段显示为绑定且状态为成功

创建后端

4.创建存储类 现在已经配置了Trident后端，您可以创建一个 Kubernetes 存储类来使用该后端。存储类是集群可用的资源对象。它描述并分类了您可以为应用程序请求的存储类型。

一个。查看 fsx 文件夹中的文件 storage-class-csi-nas.yaml。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: trident-csi
provisioner: csi.trident.netapp.io
parameters:
  backendType: "ontap-nas"
  fsType: "ext4"
allowVolumeExpansion: True
reclaimPolicy: Retain

b.在 ROSA 集群中创建存储类并验证 trident-csi 存储类是否已创建。

创建后端

这完成了Trident CSI 驱动程序的安装及其与 FSx for ONTAP文件系统的连接。现在，您可以使用 FSx for ONTAP上的文件卷在 ROSA 上部署示例 Postgresql 有状态应用程序。

c.验证没有使用 trident-csi 存储类创建的 PVC 和 PV。

不使用Trident 的PVC

d.验证应用程序是否可以使用Trident CSI 创建 PV。

使用 fsx 文件夹中提供的 pvc-trident.yaml 文件创建 PVC。

pvc-trident.yaml
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: basic
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 10Gi
  storageClassName: trident-csi
 You can issue the following commands to create a pvc and verify that it has been created.
image:redhat-openshift-container-rosa-011.png["使用Trident创建测试 PVC"]
备注 要使用 iSCSI，您应该已经在工作节点上启用了 iSCSI（如前所示），并且需要创建 iSCSI 后端和存储类。以下是一些示例 yaml 文件。
cat tbc.yaml
apiVersion: v1
kind: Secret
metadata:
  name: backend-tbc-ontap-san-secret
type: Opaque
stringData:
  username: fsxadmin
  password: <password for the fsxN filesystem>
---
apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
  name: backend-tbc-ontap-san
spec:
  version: 1
  storageDriverName: ontap-san
  managementLIF: <management lif of fsxN filesystem>
  backendName: backend-tbc-ontap-san
  svm: svm_FSxNForROSAiSCSI
  credentials:
    name: backend-tbc-ontap-san-secret

cat sc.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: trident-csi
provisioner: csi.trident.netapp.io
parameters:
  backendType: "ontap-san"
  media: "ssd"
  provisioningType: "thin"
  snapshots: "true"
allowVolumeExpansion: true

5.部署示例 Postgresql 有状态应用程序

一个。使用 helm 安装 postgresql

$ helm install postgresql bitnami/postgresql -n postgresql --create-namespace

安装 postgresql

b.验证应用程序 pod 是否正在运行，以及是否为该应用程序创建了 PVC 和 PV。

postgresql pods

postgresql pvc

postgresql pv

c.部署 Postgresql 客户端

使用以下命令获取已安装的 postgresql 服务器的密码。

$ export POSTGRES_PASSWORD=$(kubectl get secret --namespace postgresql postgresql -o jsoata.postgres-password}" | base64 -d)

使用以下命令运行 postgresql 客户端并使用密码连接到服务器

$ kubectl run postgresql-client --rm --tty -i --restart='Never' --namespace postgresql --image docker.io/bitnami/postgresql:16.2.0-debian-11-r1 --env="PGPASSWORD=$POSTGRES_PASSWORD" \
> --command -- psql --host postgresql -U postgres -d postgres -p 5432

postgresql客户端

d.创建一个数据库和一个表。为表创建一个模式，并在表中插入 2 行数据。

postgresql 表、模式、行

postgresql 第1行

postgresql 行2
