TR-4988:使用SnapCenter在 ANF 上进行 Oracle 数据库备份、恢复和克隆

贡献者 kevin-hoke

Allen Cao、Niyaz Mohamed, NetApp

该解决方案提供了在 Microsoft Azure NetApp Files中自动部署 Oracle 的概述和详细信息,该部署作为具有 NFS 协议的主数据库存储,并且 Oracle 数据库部署为启用 dNFS 的容器数据库。使用SnapCenter UI 工具保护 Azure 中部署的数据库,以简化数据库管理。

目的

NetApp SnapCenter software是一个易于使用的企业平台,可以安全地协调和管理跨应用程序、数据库和文件系统的数据保护。它通过将这些任务转移给应用程序所有者来简化备份、恢复和克隆生命周期管理,同时又不牺牲监督和管理存储系统活动的能力。通过利用基于存储的数据管理,它可以提高性能和可用性,并减少测试和开发时间。

在 TR-4987 中,"使用 NFS 在Azure NetApp Files上简化、自动化 Oracle 部署" ,我们演示了在 Azure 云中的Azure NetApp Files (ANF) 上自动部署 Oracle。在本文档中,我们使用非常用户友好的SnapCenter UI 工具展示了 Azure 云中 ANF 上的 Oracle 数据库保护和管理。

此解决方案适用于以下用例:

  • 使用SnapCenter备份和恢复在 Azure 云中的 ANF 上部署的 Oracle 数据库。

  • 管理数据库快照和克隆副本,以加速应用程序开发并改善数据生命周期管理。

受众

此解决方案适用于以下人群:

  • 想要在Azure NetApp Files上部署 Oracle 数据库的 DBA。

  • 想要在Azure NetApp Files上测试 Oracle 工作负载的数据库解决方案架构师。

  • 希望在Azure NetApp Files上部署和管理 Oracle 数据库的存储管理员。

  • 希望在Azure NetApp Files上建立 Oracle 数据库的应用程序所有者。

解决方案测试和验证环境

该解决方案的测试和验证是在实验室环境中进行的,可能与最终部署环境不匹配。请参阅部署考虑的关键因素了解更多信息。

架构

此图提供了具有 iSCSI 和 ASM 的 AWS 公共云中的 Oracle 部署配置的详细图片。

硬件和软件组件

硬件

Azure NetApp Files

Microsoft 目前在 Azure 中提供的产品

具有高级服务级别的容量池

用于数据库服务器的 Azure VM

Standard_B4ms - 4 个 vCPU,16GiB

两个 Linux 虚拟机实例

适用于SnapCenter 的Azure VM

Standard_B4ms - 4 个 vCPU,16GiB

一个 Windows 虚拟机实例

软件

红帽Linux

RHEL Linux 8.6(LVM)-x64 Gen2

部署 RedHat 订阅进行测试

Windows Server

2022 数据中心;AE 热补丁 - x64 Gen2

托管SnapCenter服务器

Oracle 数据库

19.18 版

补丁 p34765931_190000_Linux-x86-64.zip

Oracle OPatch

版本 12.2.0.1.36

补丁 p6880880_190000_Linux-x86-64.zip

SnapCenter 服务器

5.0 版

工作组部署

打开 JDK

版本 java-11-openjdk

数据库虚拟机上的SnapCenter插件要求

NFS

3.0 版

已启用 Oracle dNFS

Ansible

核心 2.16.2

Python 3.6.8

实验室环境中的 Oracle 数据库配置

服务器

数据库

数据库存储

ora-01

NTAP1(NTAP1_PDB1、NTAP1_PDB2、NTAP1_PDB3)

/u01、/u02、/u03 在 ANF 容量池上挂载 NFS

ora-02

NTAP2(NTAP2_PDB1、NTAP2_PDB2、NTAP2_PDB3)

/u01、/u02、/u03 在 ANF 容量池上挂载 NFS

部署考虑的关键因素

  • * SnapCenter部署。* SnapCenter可以在 Windows 域或工作组环境中部署。对于基于域的部署,域用户帐户应该是域管理员帐户,或者域用户属于SnapCenter托管服务器上的本地管理员组。

  • 名称解析。 SnapCenter服务器需要将名称解析为每个托管目标数据库服务器主机的 IP 地址。每个目标数据库服务器主机必须将SnapCenter服务器名称解析为 IP 地址。如果 DNS 服务器不可用,请将命名添加到本地主机文件以进行解析。

  • 资源组配置。 SnapCenter中的资源组是可以一起备份的类似资源的逻辑分组。因此,它简化并减少了大型数据库环境中的备份作业的数量。

  • *单独进行完整数据库和存档日志备份。*完整数据库备份包括数据卷和日志卷一致组快照。频繁的完整数据库快照会导致更高的存储消耗,但可以提高 RTO。另一种方法是减少完整数据库快照的频率,增加存档日志备份的频率,这样可以减少存储空间并改善 RPO,但可能会延长 RTO。设置备份方案时,请考虑您的 RTO 和 RPO 目标。卷上的快照备份数量也有限制(1023)。

  • *Privileges委托。*如果需要,利用SnapCenter UI 内置的基于角色的访问控制将权限委托给应用程序和数据库团队。

解决方案部署

以下部分提供了 Azure 云中Azure NetApp Files上的SnapCenter部署、配置以及 Oracle 数据库备份、恢复和克隆的分步过程。

部署先决条件

Details

部署需要在 Azure 中的 ANF 上运行现有的 Oracle 数据库。如果没有,请按照以下步骤创建两个 Oracle 数据库用于解决方案验证。有关在 Azure 云中的 ANF 上自动化部署 Oracle 数据库的详细信息,请参阅 TR-4987:"使用 NFS 在Azure NetApp Files上简化、自动化 Oracle 部署"

  1. 已设置 Azure 帐户,并在您的 Azure 帐户内创建了必要的 VNet 和网络段。

  2. 从 Azure 云门户,将 Azure Linux VM 部署为 Oracle DB 服务器。为 Oracle 数据库创建Azure NetApp Files容量池和数据库卷。为 azureuser 到 DB 服务器启用 VM SSH 私钥/公钥身份验证。有关环境设置的详细信息,请参阅上一节中的架构图。也提到"Azure VM 和Azure NetApp Files上的分步 Oracle 部署过程"了解详细信息。

    备注 对于使用本地磁盘冗余部署的 Azure VM,请确保在 VM 根磁盘中分配至少 128G,以便有足够的空间来暂存 Oracle 安装文件并添加 OS 交换文件。相应地扩展 /tmplv 和 /rootlv OS 分区。确保数据库卷命名遵循 VMname-u01、VMname-u02 和 VMname-u03 约定。
    sudo lvresize -r -L +20G /dev/mapper/rootvg-rootlv
    sudo lvresize -r -L +10G /dev/mapper/rootvg-tmplv
  3. 从 Azure 云门户配置 Windows 服务器以运行最新版本的NetApp SnapCenter UI 工具。详细信息请参考以下链接:"安装SnapCenter服务器"

  4. 将 Linux VM 配置为 Ansible 控制器节点,并安装最新版本的 Ansible 和 Git。详细信息请参考以下链接:"NetApp解决方案自动化入门"在第 -
    Setup the Ansible Control Node for CLI deployments on RHEL / CentOS`或者
    `Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian

    备注 Ansible 控制器节点可以位于本地或 Azure 云中,只要它可以通过 ssh 端口访问 Azure DB VM。
  5. 克隆适用于 NFS 的NetApp Oracle 部署自动化工具包的副本。按照说明进行操作"TR-4887"执行剧本。

    git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_nfs.git
  6. 在 Azure DB VM /tmp/archive 目录上以 777 权限执行以下 Oracle 19c 安装文件阶段。

    installer_archives:
      - "LINUX.X64_193000_db_home.zip"
      - "p34765931_190000_Linux-x86-64.zip"
      - "p6880880_190000_Linux-x86-64.zip"
  7. 观看以下视频:

    使用SnapCenter在 ANF 上进行 Oracle 数据库备份、恢复和克隆
  8. 回顾 `Get Started`在线菜单。

SnapCenter安装和设置

Details

我们建议通过在线"SnapCenter软件文档"在继续进行SnapCenter安装和配置之前:。下面提供了在 Azure ANF 上安装和设置 Oracle 的SnapCenter software的步骤的高级摘要。

  1. 从SnapCenter Windows 服务器下载并安装最新的 Java JDK"获取用于桌面应用程序的 Java"

  2. 从SnapCenter Windows 服务器,从NetApp支持站点下载并安装最新版本(当前为 5.0)的SnapCenter安装可执行文件:"NetApp | 支持"

  3. 安装SnapCenter服务器后,启动浏览器通过端口 8146 使用 Windows 本地管理员用户或域用户凭据登录SnapCenter 。

    此图像提供SnapCenter服务器的登录屏幕

  4. 审查 `Get Started`在线菜单。

    此图提供SnapCenter服务器的在线菜单

  5. Settings-Global Settings, 查看 `Hypervisor Settings`然后点击更新。

    此图像提供SnapCenter服务器的虚拟机管理程序设置

  6. 如果需要,调整 `Session Timeout`将SnapCenter UI 设置为所需的间隔。

    此图像提供SnapCenter服务器的会话超时

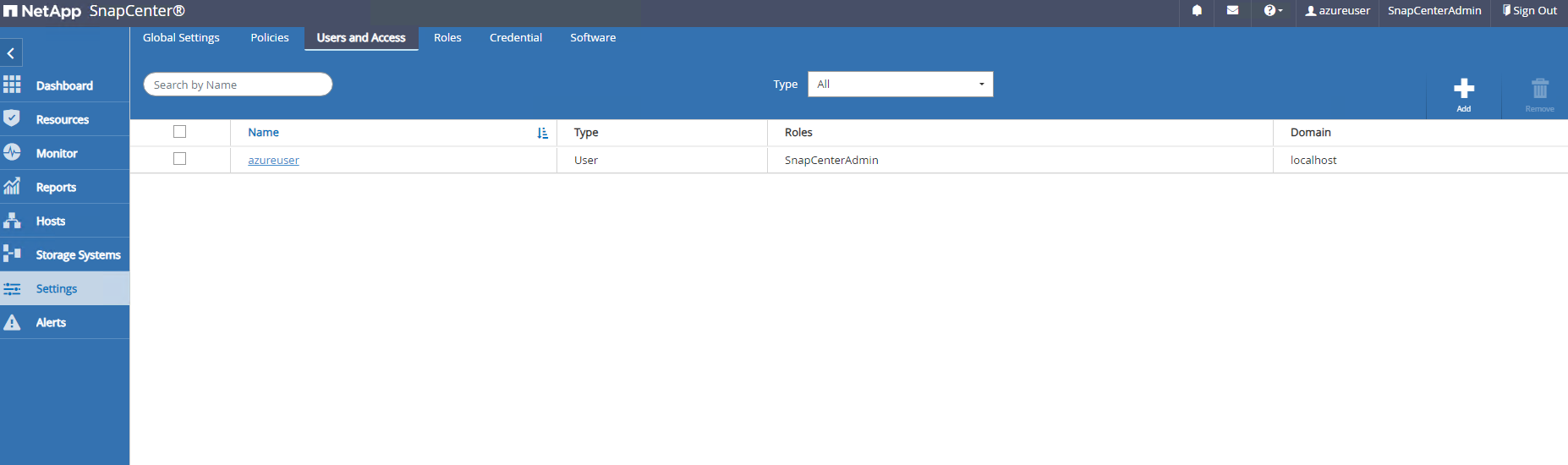

  7. 如果需要,向SnapCenter添加其他用户。

    此图像提供SnapCenter服务器的“设置 - 用户和访问权限”

  8. 这 `Roles`选项卡列出了可以分配给不同SnapCenter用户的内置角色。管理员用户也可以创建具有所需权限的自定义角色。

    此图像提供SnapCenter服务器的角色

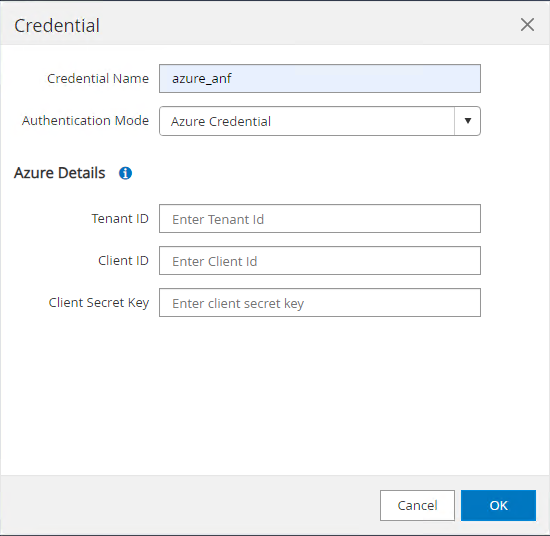

  9. Settings-Credential,为SnapCenter管理目标创建凭据。在此演示用例中,他们是用于登录 Azure VM 的 Linux 用户和用于容量池访问的 ANF 凭据。

    此图像提供SnapCenter服务器的凭据 此图像提供SnapCenter服务器的凭据 此图像提供SnapCenter服务器的凭据

  10. 从 `Storage Systems`选项卡,添加 `Azure NetApp Files`使用上面创建的凭证。

    此映像提供用于SnapCenter服务器的Azure NetApp Files 此映像提供用于SnapCenter服务器的Azure NetApp Files

  11. 从 `Hosts`选项卡,添加 Azure DB VM,在 Linux 上安装适用于 Oracle 的SnapCenter插件。

    此图像为SnapCenter服务器提供主机 此图像为SnapCenter服务器提供主机 此图像为SnapCenter服务器提供主机

  12. 一旦在数据库服务器虚拟机上安装了主机插件,主机上的数据库就会自动被发现并可见 Resources`选项卡。返回 `Settings-Polices,创建Oracle数据库全量在线备份和仅存档日志备份的备份策略。参考此文档"为 Oracle 数据库创建备份策略"了解详细的分步步骤。

    此图像提供SnapCenter服务器的设置策略

数据库备份

Details

NetApp快照备份会创建数据库卷的时间点映像,您可以在系统发生故障或数据丢失时使用它来进行恢复。快照备份所需的时间很少,通常不到一分钟。备份映像占用的存储空间极小,并且产生的性能开销可以忽略不计,因为它仅记录自上次快照复制以来文件的更改。以下部分演示了SnapCenter中 Oracle 数据库备份的快照实现。

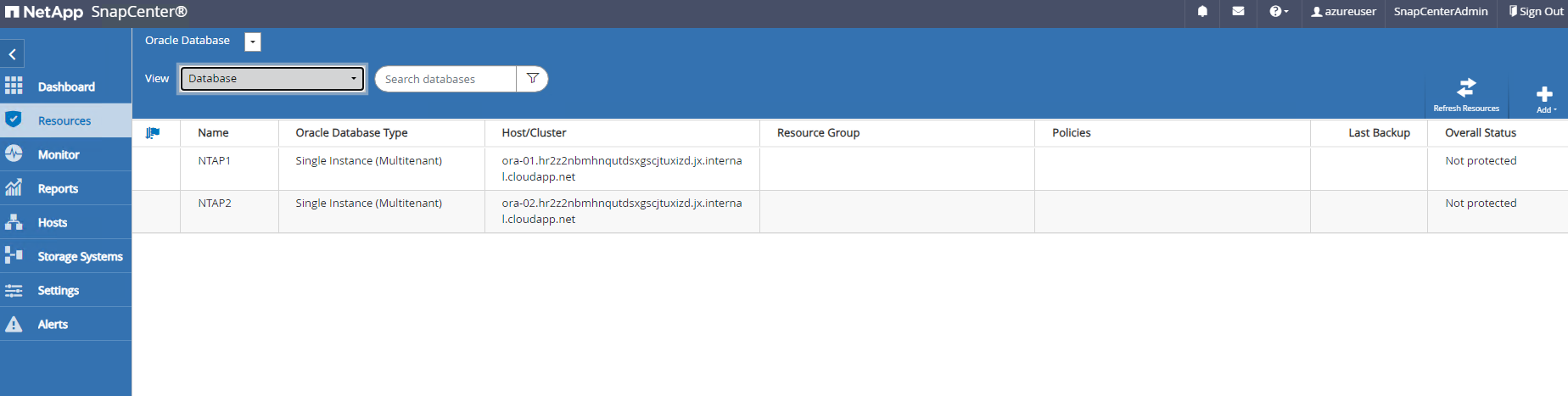

  1. 导航至 Resources`选项卡,其中列出了在数据库虚拟机上安装SnapCenter插件后发现的数据库。最初, `Overall Status`数据库显示为 `Not protected

    此映像为SnapCenter服务器提供数据库备份

  2. 点击 View`下拉列表更改为 `Resource Group。点击 `Add`在右侧签名以添加资源组。

    此映像为SnapCenter服务器提供数据库备份

  3. 命名您的资源组、标签和任何自定义命名。

    此映像为SnapCenter服务器提供数据库备份

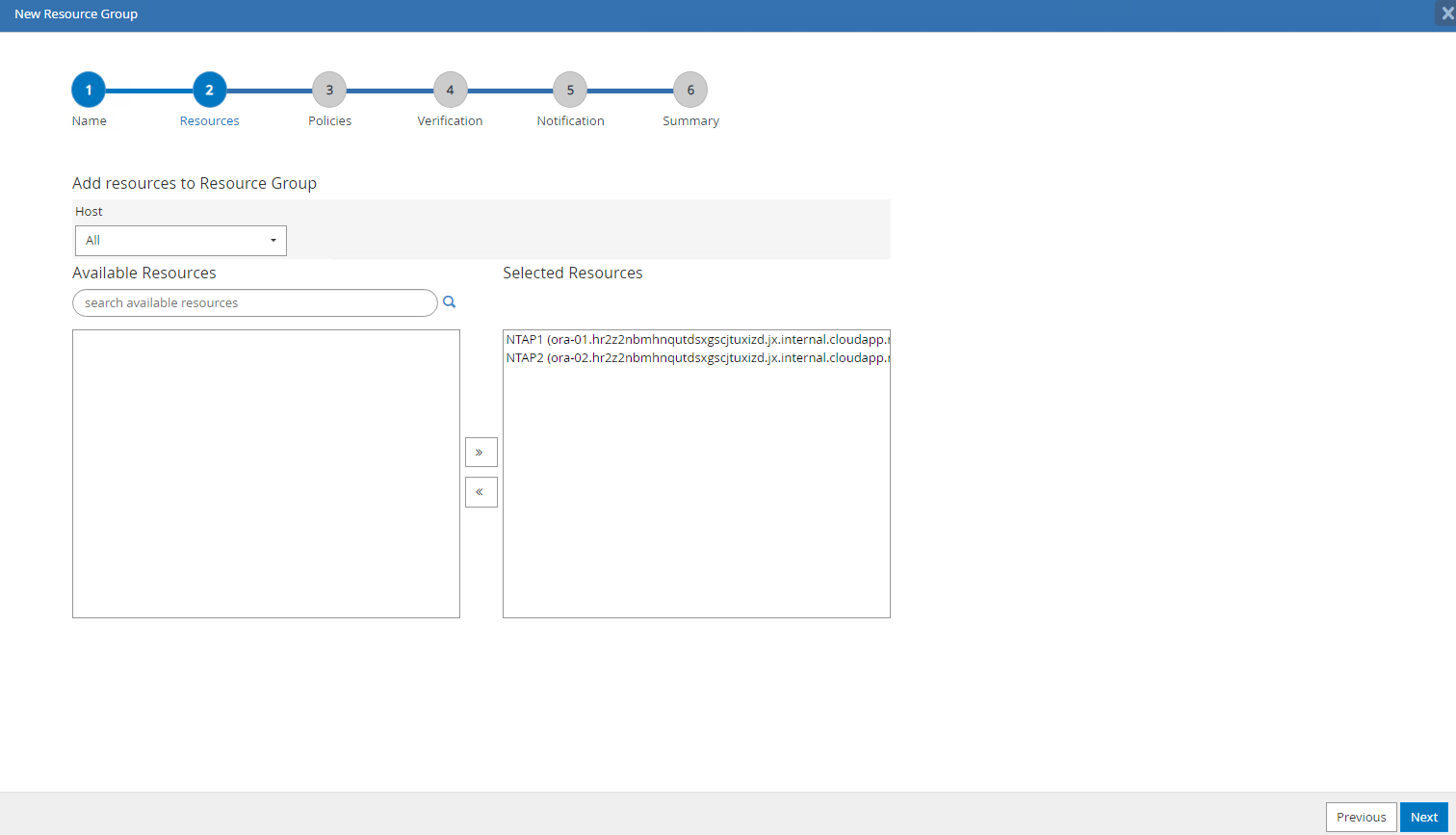

  4. 将资源添加到您的 Resource Group。对类似资源进行分组可以简化大型环境中的数据库管理。

    此映像为SnapCenter服务器提供数据库备份

  5. 选择备份策略并通过单击“+”符号设置计划 Configure Schedules

    此映像为SnapCenter服务器提供数据库备份 此映像为SnapCenter服务器提供数据库备份

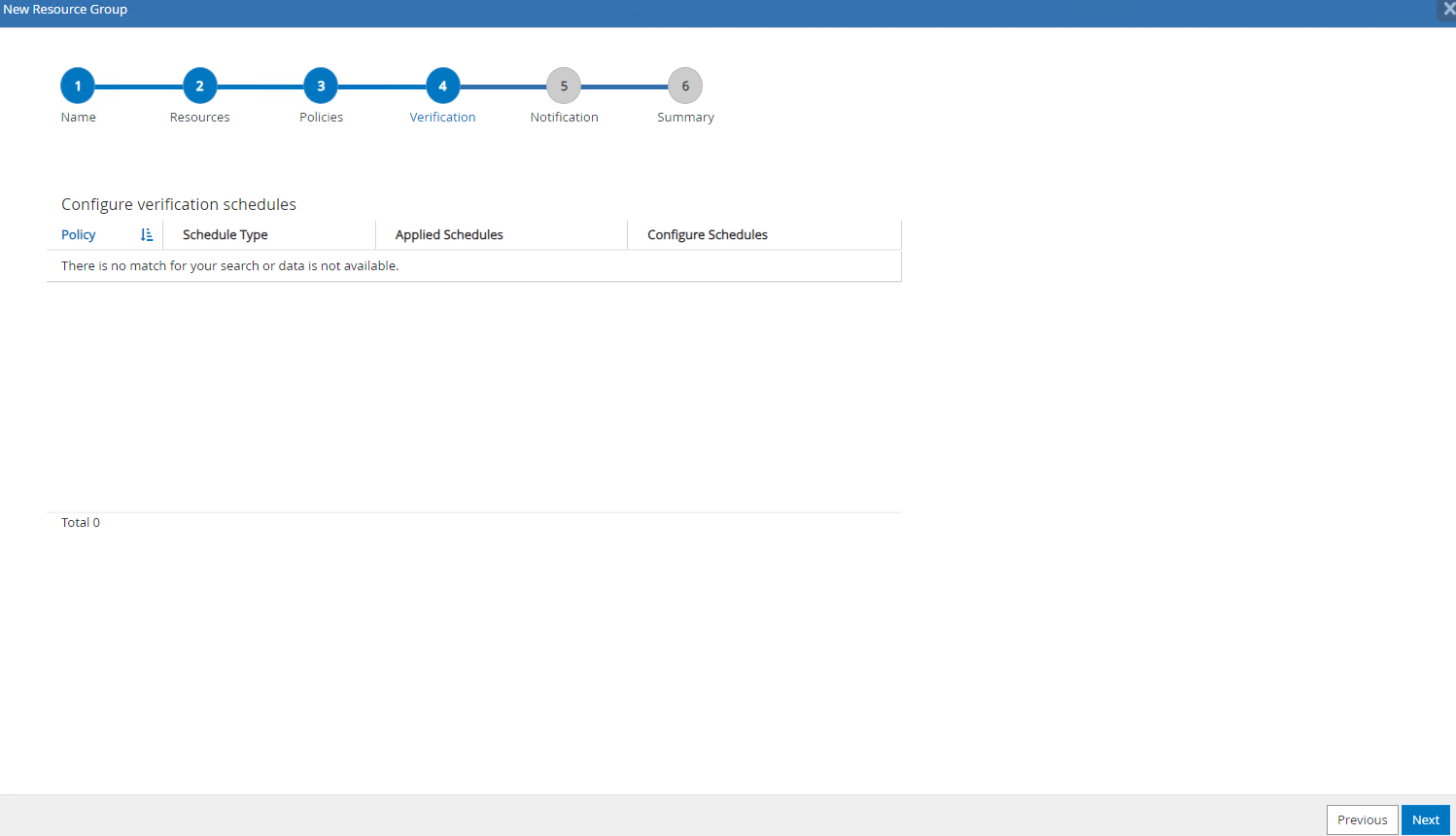

  6. 如果策略中未配置备份验证,则保留验证页面原样。

    此映像为SnapCenter服务器提供数据库备份

  7. 为了通过电子邮件发送备份报告和通知,环境中需要有 SMTP 邮件服务器。如果未设置邮件服务器,则将其保留为黑色。

    此映像为SnapCenter服务器提供数据库备份

  8. 新资源组的摘要。

    此映像为SnapCenter服务器提供数据库备份

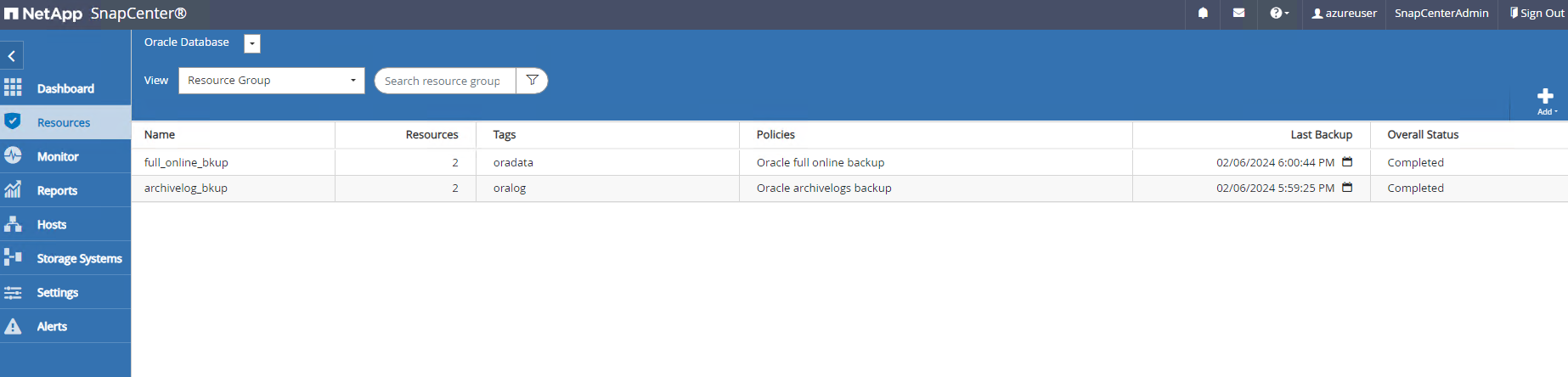

  9. 重复上述步骤,创建具有相应备份策略的数据库归档日志备份。

    此映像为SnapCenter服务器提供数据库备份

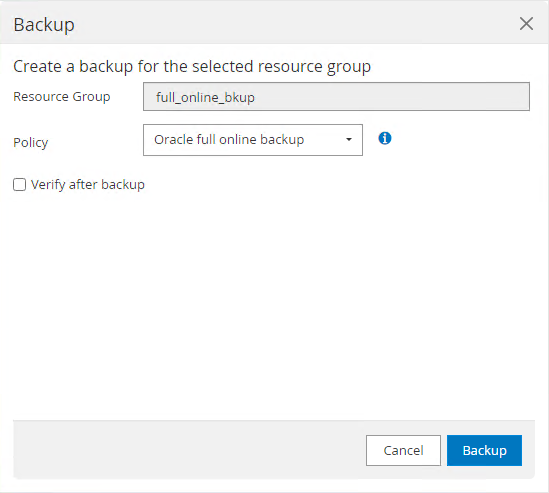

  10. 单击资源组可以显示其包含的资源。除了计划的备份作业外,还可以通过点击 Backup Now

    此映像为SnapCenter服务器提供数据库备份 此映像为SnapCenter服务器提供数据库备份

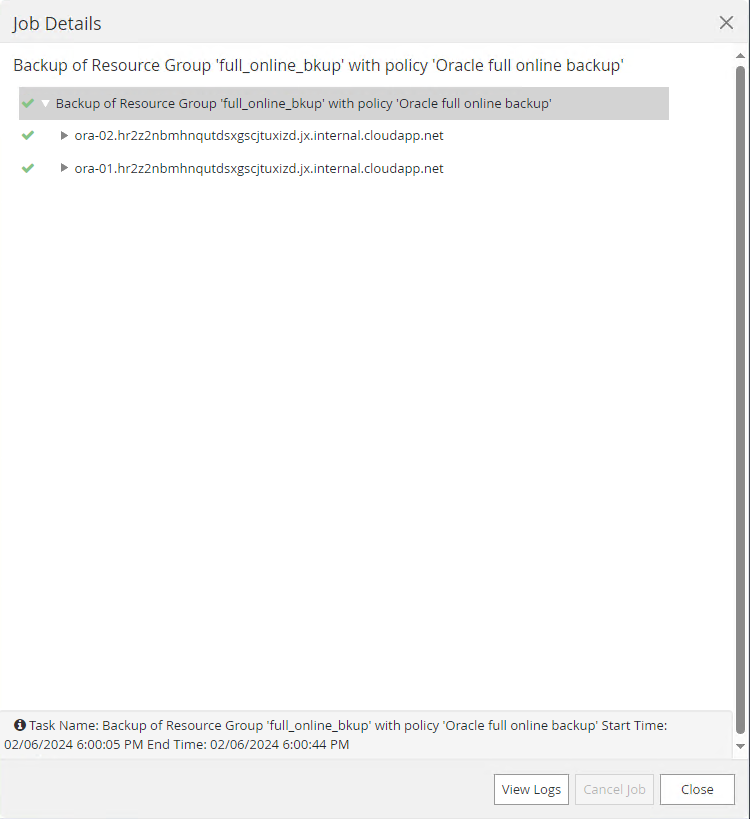

  11. 点击正在运行的作业即可打开监控窗口,操作员可以实时跟踪作业进度。

    此映像为SnapCenter服务器提供数据库备份

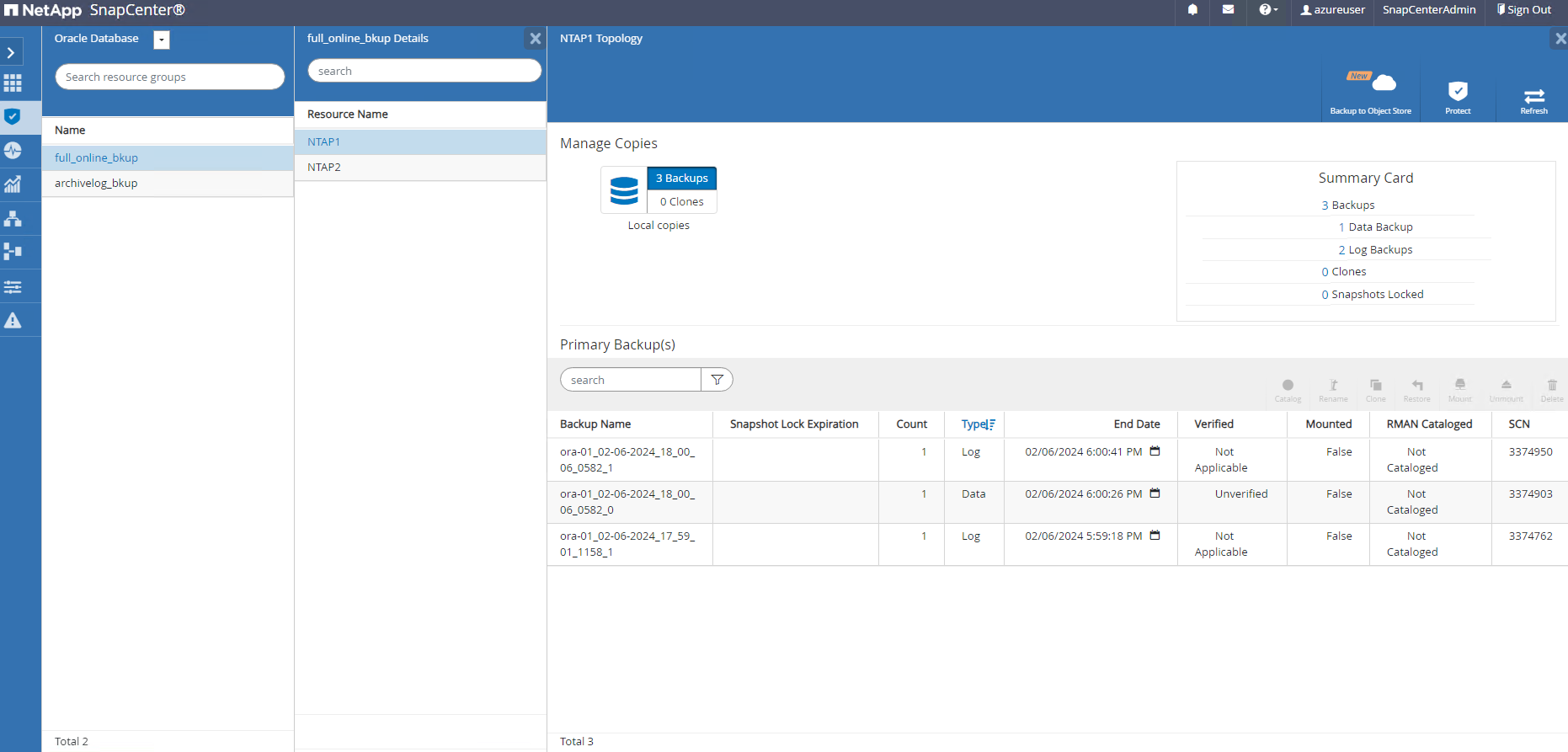

  12. 一旦备份作业成功完成,快照备份集就会出现在数据库拓扑下。完整数据库备份集包括数据库数据卷的快照和数据库日志卷的快照。仅日志备份仅包含数据库日志卷的快照。

    此映像为SnapCenter服务器提供数据库备份

数据库恢复

Details

通过SnapCenter进行数据库恢复可恢复数据库卷映像时间点的快照副本。然后,数据库将前滚到 SCN/时间戳所期望的点或备份集中可用存档日志所允许的点。以下部分演示了使用SnapCenter UI 进行数据库恢复的工作流程。

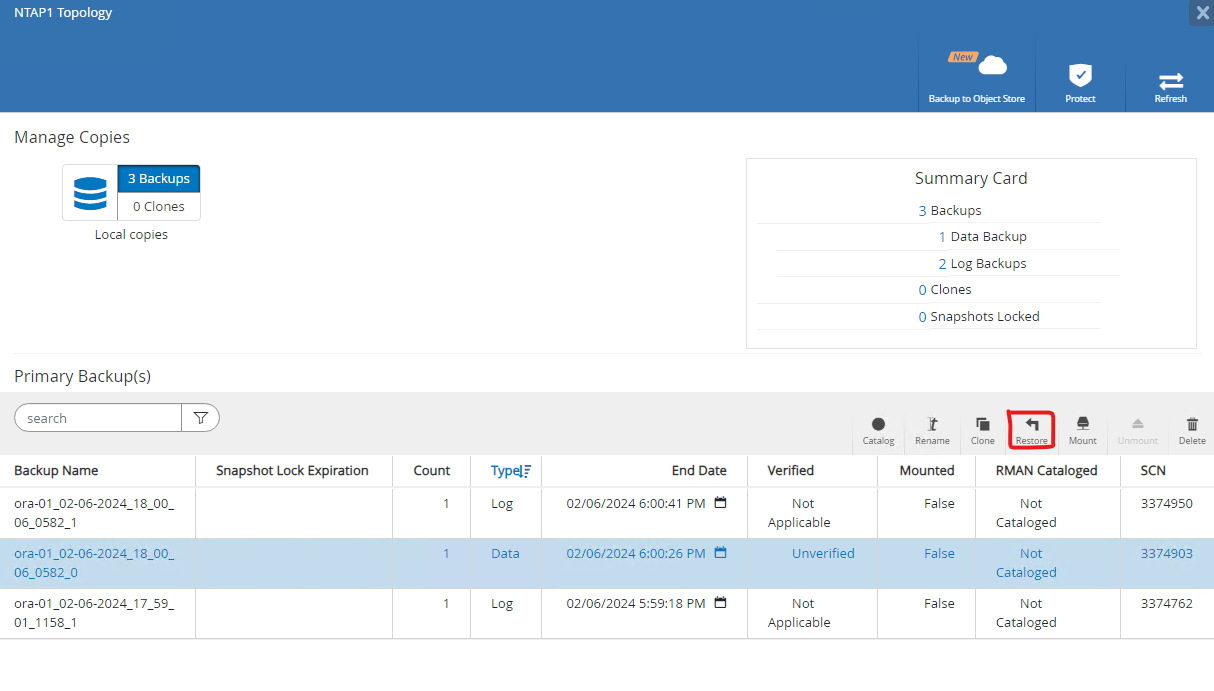

  1. 从 `Resources`选项卡,打开数据库 `Primary Backup(s)`页。选择数据库数据卷的快照,然后点击 `Restore`按钮启动数据库恢复工作流程。如果您喜欢通过 Oracle SCN 或时间戳运行恢复,请记下备份集中的 SCN 号或时间戳。

    此映像为SnapCenter服务器提供数据库还原

  2. 选择 Restore Scope。对于容器数据库, SnapCenter可以灵活地执行完整容器数据库(所有数据文件)、可插入数据库或表空间级别恢复。

    此映像为SnapCenter服务器提供数据库还原

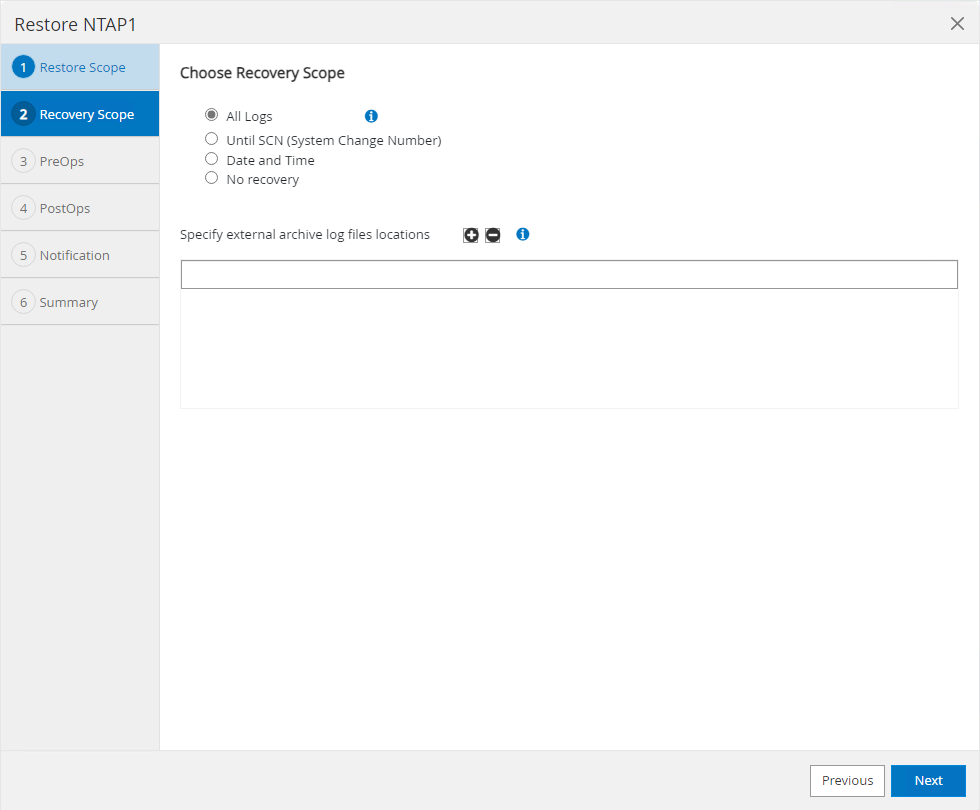

  3. 选择 Recovery Scope。 `All logs`表示应用备份集中所有可用的归档日志。还可以通过 SCN 或时间戳进行时间点恢复。

    此映像为SnapCenter服务器提供数据库还原

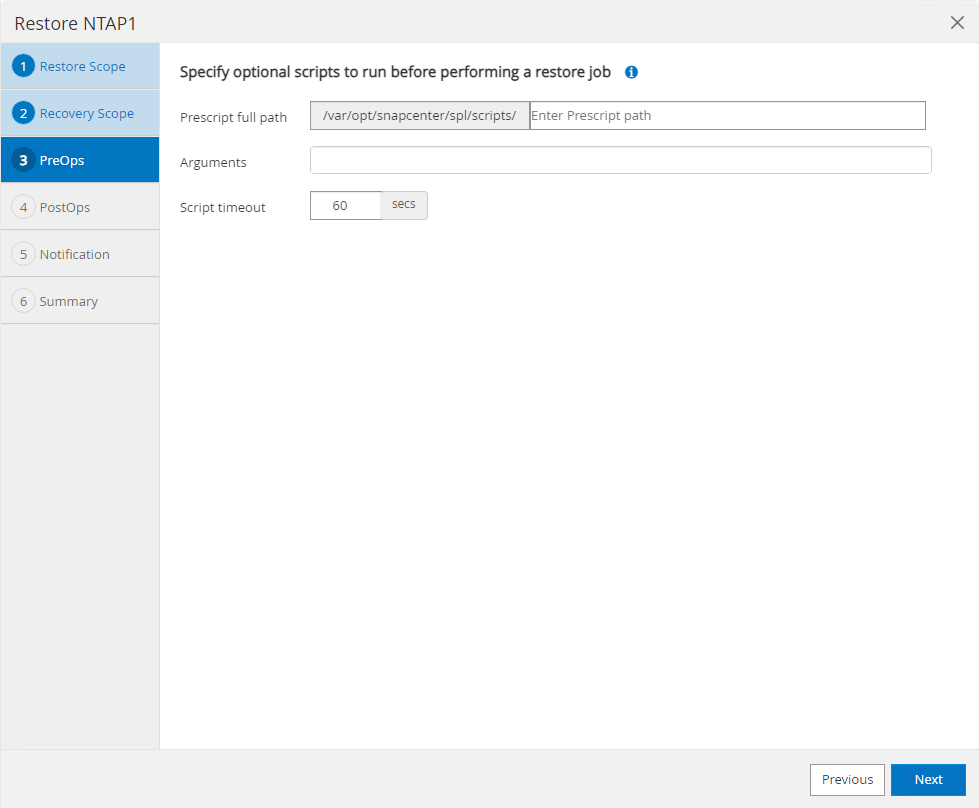

  4. 这 `PreOps`允许在恢复/恢复操作之前针对数据库执行脚本。

    此映像为SnapCenter服务器提供数据库还原

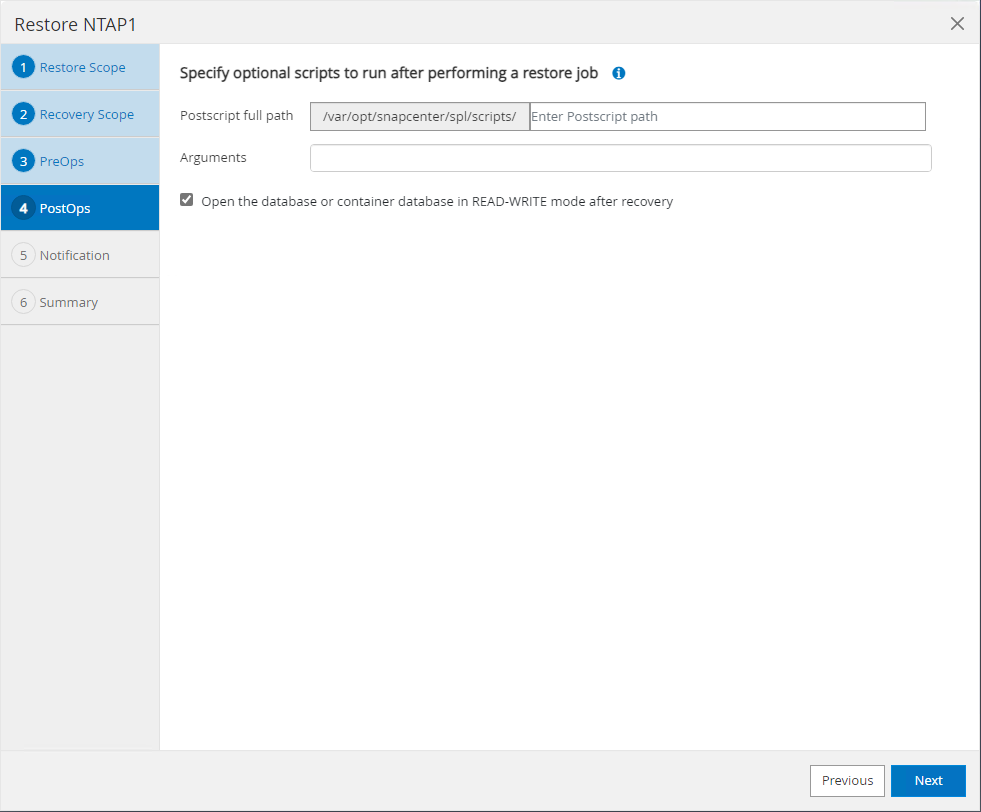

  5. 这 `PostOps`允许在恢复/恢复操作后针对数据库执行脚本。

    此映像为SnapCenter服务器提供数据库还原

  6. 如果需要,可以通过电子邮件通知。

    此映像为SnapCenter服务器提供数据库还原

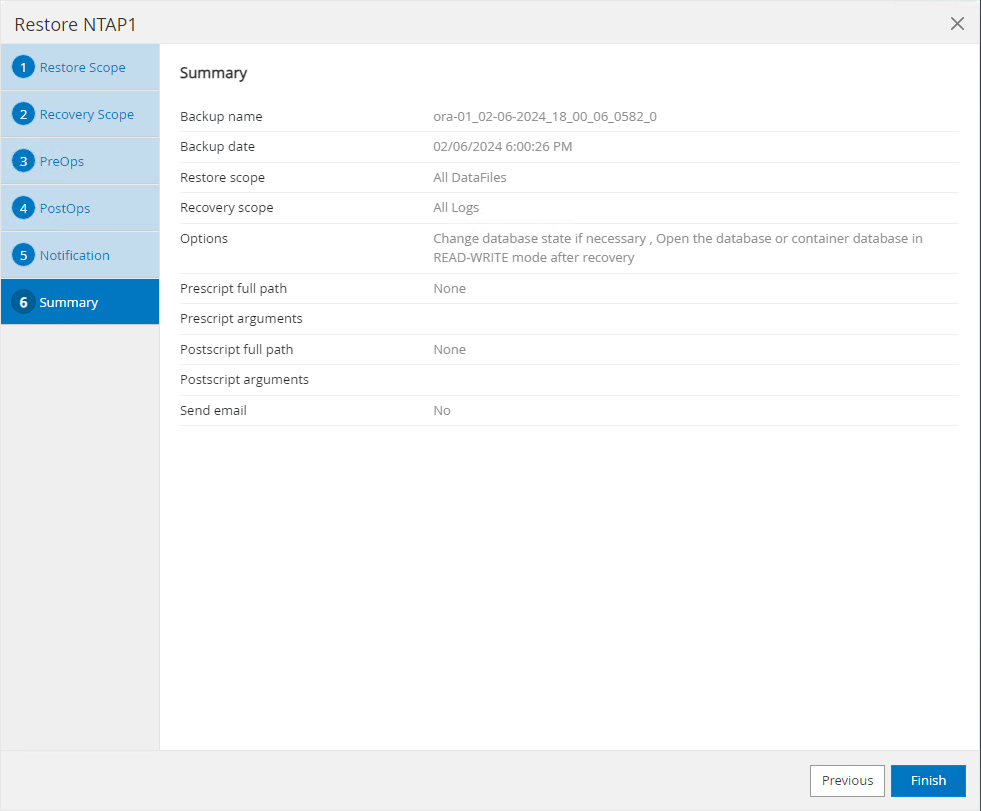

  7. 恢复工作摘要

    此映像为SnapCenter服务器提供数据库还原

  8. 点击正在运行的作业打开 `Job Details`窗户。还可以从 `Monitor`选项卡。

    此映像为SnapCenter服务器提供数据库还原

数据库克隆

Details

通过SnapCenter进行数据库克隆是通过从卷的快照创建新卷来完成的。系统使用快照信息,使用拍摄快照时卷上的数据来克隆新卷。更重要的是,与其他方法相比,它快速(几分钟)且高效,可以克隆生产数据库以支持开发或测试。从而显著改善您的数据库应用程序生命周期管理。以下部分演示了使用SnapCenter UI 进行数据库克隆的工作流程。

  1. 从 `Resources`选项卡,打开数据库 `Primary Backup(s)`页。选择数据库数据卷的快照,然后点击 `clone`按钮启动数据库克隆工作流程。

    此映像为SnapCenter服务器提供数据库克隆

  2. 将克隆数据库命名为 SID。或者,对于容器数据库,也可以在 PDB 级别进行克隆。

    此映像为SnapCenter服务器提供数据库克隆

  3. 选择要放置克隆数据库副本的数据库服务器。保留默认文件位置,除非您想以不同的方式命名它们。

    此映像为SnapCenter服务器提供数据库克隆

  4. 应该在克隆数据库主机上安装并配置与源数据库相同的 Oracle 软件堆栈。保留默认凭据,但更改 `Oracle Home Settings`与克隆数据库主机上的设置相匹配。

    此映像为SnapCenter服务器提供数据库克隆

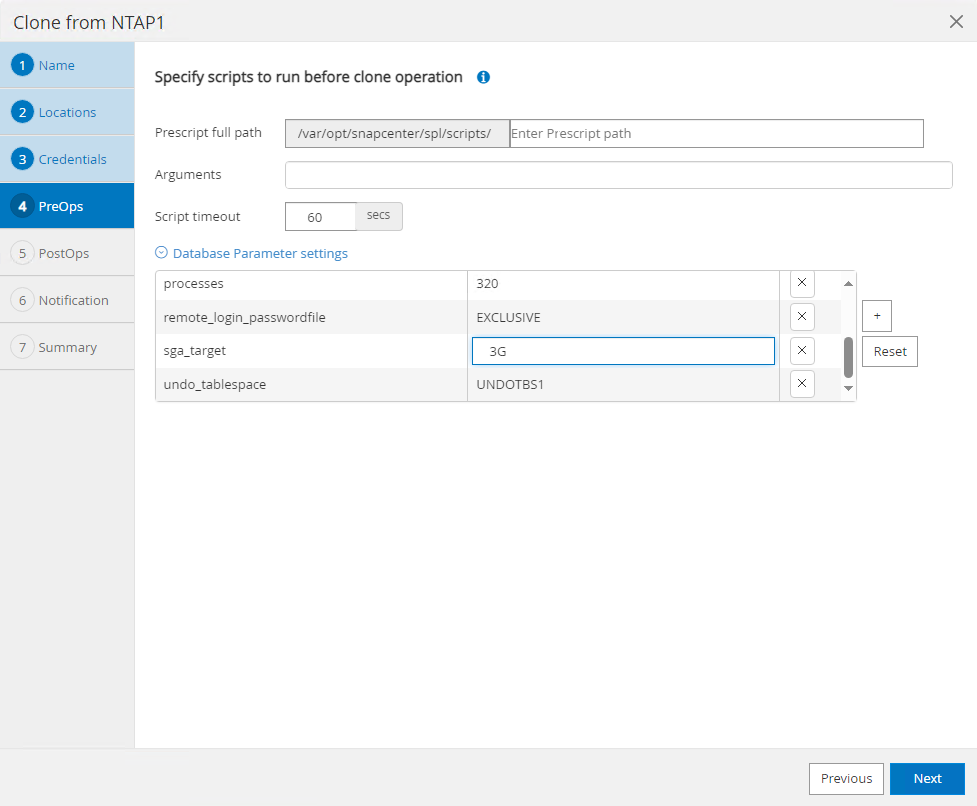

  5. 这 `PreOps`允许在克隆操作之前执行脚本。可以调整数据库参数以满足克隆数据库与生产数据库的需求,例如减少 SGA 目标。

    此映像为SnapCenter服务器提供数据库克隆

  6. 这 `PostOps`允许在克隆操作后针对数据库执行脚本。克隆数据库恢复可以是基于 SCN、时间戳或直到取消(将数据库前滚到备份集中的最后一个存档日志)。

    此映像为SnapCenter服务器提供数据库克隆

  7. 如果需要,可以通过电子邮件通知。

    此映像为SnapCenter服务器提供数据库克隆

  8. 克隆作业摘要。

    此映像为SnapCenter服务器提供数据库克隆

  9. 点击正在运行的作业打开 `Job Details`窗户。还可以从 `Monitor`选项卡。

    此映像为SnapCenter服务器提供数据库还原

  10. 克隆的数据库立即向SnapCenter注册。

    此映像为SnapCenter服务器提供数据库还原

  11. 验证数据库服务器主机上的克隆数据库。对于克隆的开发数据库,应该关闭数据库存档模式。

    [azureuser@ora-02 ~]$ sudo su
    [root@ora-02 azureuser]# su - oracle
    Last login: Tue Feb  6 16:26:28 UTC 2024 on pts/0

    [oracle@ora-02 ~]$ uname -a
    Linux ora-02 4.18.0-372.9.1.el8.x86_64 #1 SMP Fri Apr 15 22:12:19 EDT 2022 x86_64 x86_64 x86_64 GNU/Linux
    [oracle@ora-02 ~]$ df -h
    Filesystem                                       Size  Used Avail Use% Mounted on
    devtmpfs                                         7.7G     0  7.7G   0% /dev
    tmpfs                                            7.8G     0  7.8G   0% /dev/shm
    tmpfs                                            7.8G   49M  7.7G   1% /run
    tmpfs                                            7.8G     0  7.8G   0% /sys/fs/cgroup
    /dev/mapper/rootvg-rootlv                         22G   17G  5.6G  75% /
    /dev/mapper/rootvg-usrlv                          10G  2.0G  8.1G  20% /usr
    /dev/mapper/rootvg-homelv                       1014M   40M  975M   4% /home
    /dev/sda1                                        496M  106M  390M  22% /boot
    /dev/mapper/rootvg-varlv                         8.0G  958M  7.1G  12% /var
    /dev/sda15                                       495M  5.9M  489M   2% /boot/efi
    /dev/mapper/rootvg-tmplv                          12G  8.4G  3.7G  70% /tmp
    tmpfs                                            1.6G     0  1.6G   0% /run/user/54321
    172.30.136.68:/ora-02-u03                        250G  2.1G  248G   1% /u03
    172.30.136.68:/ora-02-u01                        100G   10G   91G  10% /u01
    172.30.136.68:/ora-02-u02                        250G  7.5G  243G   3% /u02
    tmpfs                                            1.6G     0  1.6G   0% /run/user/1000
    tmpfs                                            1.6G     0  1.6G   0% /run/user/0
    172.30.136.68:/ora-01-u02-Clone-020624161543077  250G  8.2G  242G   4% /u02_ntap1dev

    [oracle@ora-02 ~]$ cat /etc/oratab
    #
    # This file is used by ORACLE utilities.  It is created by root.sh
    # and updated by either Database Configuration Assistant while creating
    # a database or ASM Configuration Assistant while creating ASM instance.

    # A colon, ':', is used as the field terminator.  A new line terminates
    # the entry.  Lines beginning with a pound sign, '#', are comments.
    #
    # Entries are of the form:
    #   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
    #
    # The first and second fields are the system identifier and home
    # directory of the database respectively.  The third field indicates
    # to the dbstart utility that the database should , "Y", or should not,
    # "N", be brought up at system boot time.
    #
    # Multiple entries with the same $ORACLE_SID are not allowed.
    #
    #
    NTAP2:/u01/app/oracle/product/19.0.0/NTAP2:Y
    # SnapCenter Plug-in for Oracle Database generated entry (DO NOT REMOVE THIS LINE)
    ntap1dev:/u01/app/oracle/product/19.0.0/NTAP2:N


    [oracle@ora-02 ~]$ export ORACLE_SID=ntap1dev
    [oracle@ora-02 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Tue Feb 6 16:29:02 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode, log_mode from v$database;

    NAME      OPEN_MODE            LOG_MODE
    --------- -------------------- ------------
    NTAP1DEV  READ WRITE           ARCHIVELOG


    SQL> shutdown immediate;
    Database closed.
    Database dismounted.
    ORACLE instance shut down.
    SQL> startup mount;
    ORACLE instance started.

    Total System Global Area 3221223168 bytes
    Fixed Size                  9168640 bytes
    Variable Size             654311424 bytes
    Database Buffers         2550136832 bytes
    Redo Buffers                7606272 bytes
    Database mounted.

    SQL> alter database noarchivelog;

    Database altered.

    SQL> alter database open;

    Database altered.

    SQL> select name, open_mode, log_mode from v$database;

    NAME      OPEN_MODE            LOG_MODE
    --------- -------------------- ------------
    NTAP1DEV  READ WRITE           NOARCHIVELOG

    SQL> show pdbs

        CON_ID CON_NAME                       OPEN MODE  RESTRICTED
    ---------- ------------------------------ ---------- ----------
             2 PDB$SEED                       READ ONLY  NO
             3 NTAP1_PDB1                     MOUNTED
             4 NTAP1_PDB2                     MOUNTED
             5 NTAP1_PDB3                     MOUNTED

    SQL> alter pluggable database all open;
