手动部署 Shift operator（标准模式）

贡献者 netapp-jsnyder
PDF

使用 NetApp Trident CSI 和 Migration Toolkit for Virtualization (MTV) 将 NetApp Shift toolkit 手动部署为容器化服务。此过程支持自动化存储资源调配和虚拟机磁盘迁移，利用注释和标签在组件之间适当路由请求。

架构组件

了解 NetApp Shift 工具包、Trident CSI 和 Migration Toolkit for Virtualization 如何协同工作，以实现 OpenShift 环境中的自动存储资源调配和虚拟机磁盘迁移。

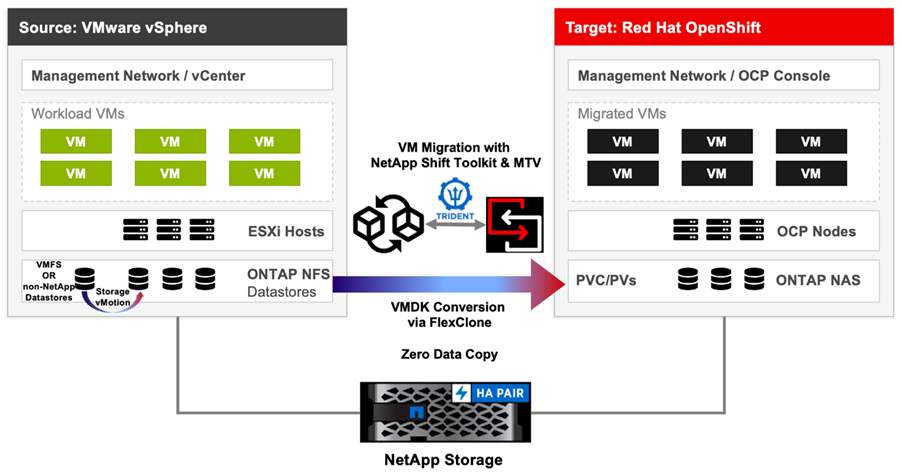

Shift 操作员架构图

NetApp Shift 工具包

  • 通过映像注册表部署为容器化服务

  • 公开一个端点，该端点侦听源自 MTV 的带有特定注释的持久卷声明 (PVC) 请求

  • 负责处理 VM 磁盘迁移任务，包括格式转换

NetApp Trident CSI（版本 26.06 或更高版本）

  • 充当容器存储接口(CSI)配置程序

  • 接收来自 Shift 工具包的 PVC 导入请求

  • 应用基于 PVC 注释和标签的逻辑，以确定是直接处理请求还是将其重定向到 Shift

Migration Toolkit for Virtualization（MTV 2.12 或更高版本）

  • 协调虚拟机迁移计划

  • 在 VM 迁移期间发出存储配置所需的 PVC 请求

  • 添加注释以指导下游处理

开始之前

在部署 Shift 操作符之前，请验证您的 OpenShift 环境已安装并配置了所需的组件。

  • Migration Toolkit for Virtualization Operator 正在运行 2.12 或更高版本

  • Trident 通过 OpenShift OperatorHub 安装 - "Trident 安装指南"

  • NetApp Shift 作为容器部署，Shift 端点可供 NetApp Trident 访问

  • 已专门为 Shift 工具包的使用创建和注释存储类

  • 注释将 Shift 工具包标识为预期处理程序，并指定目标 Trident 后端

  • MTV包含以下关于PVC的注释： forklift.konveyor.io/netapp-shift: "true"

步骤 1：下载并提取 Shift 安装程序

Shift 安装程序包包含部署 Shift operator 和安装 Shift 所需的一切。

备注 如果您的集群无权访问 quay.io，请跳过此步骤并按照[离线安装（气隙集群）]过程进行操作。完成离线镜像导入后，请返回步骤 2。
步骤

  1. 从 "NetApp 支持站点 Toolchest" 下载最新版本的 Shift 安装程序。

    Shift 安装程序下载页面

  2. 提取安装程序包：

    tar -xf Shift-installer-1.0.0.tar.gz

  3. 更改为安装程序目录：

    cd shift-installer

步骤 2：创建 Shift 命名空间和 API 凭据

为 Shift 操作员设置专用命名空间，并创建安全 API 访问所需的凭据。

步骤

  1. 创建 Shift 命名空间：

    oc create ns shift

  2. 在 Shift 命名空间中创建 Shift API 访问的密钥。将示例值替换为您环境的唯一用户名和强密码：

    oc create secret generic shift-credentials -n shift \
  --from-literal=username='admin' \
  --from-literal=password='admin'
备注 将密码替换为首选值。

步骤 3：创建 TLS 证书 ConfigMaps

创建 ConfigMaps，其中提供 Shift 服务用于处理 HTTPS 流量的 TLS 证书和私钥。

证书必须在 CN/SAN 设置为 shift-toolkit-service.shift.svc.cluster.local 的情况下颁发。证书和密钥文件必须分别命名为 server.cert 和 server.key。

步骤

  1. 为 TLS 证书创建 ConfigMap：

    oc create configmap shift-toolkit-service-server-crt -n shift \
  --from-file=server.cert=server.cert

  2. 为 TLS 私钥创建 ConfigMap：

    oc create configmap shift-toolkit-service-server-key -n shift \
  --from-file=server.key=server.key
备注 如果不使用 HTTPS，请在 bundle.yaml 中设置 INSECURE_TLS=true。即使禁用了 HTTPS 且未主动使用 TLS 证书，仍应按照上文所述创建所需的 ConfigMaps。

步骤 4：创建 CA 捆绑包 ConfigMap

创建 ConfigMap，其中提供 PVC 侦听器用于验证 Shift 服务的 TLS 证书的 CA 捆绑包。

步骤

  1. 指向 --from-file `server.cert`PEM 文件。

    ConfigMap 中的键必须为 ca.crt。有了此 ConfigMap，侦听器将使用 `INSECURE_TLS=false`运行，并使用 `SHIFT_CA_CERT_FILE`根据此捆绑包验证 Shift 证书。

  2. 为 CA 捆绑包创建 ConfigMap：

    oc create configmap shift-toolkit-service-ca -n shift \
  --from-file=ca.crt=ca.cert

第 5 步：创建持久卷声明

在部署捆绑包之前，创建 Shift filedb（数据库）和日志所需的 PVC。

步骤

  1. 在应用 PVC 定义之前，更新 deploy/filedb-pvc.yaml`和 `deploy/logs-pvc.yaml`以指定适合您的集群的 `storageClassName（例如 ontap-storageclass）。

    备注 这些 PVC 必须在步骤 6：部署 Shift operator 中部署捆绑包之前创建并可用。

  2. 应用 filedb PVC 清单：

    oc apply -f deploy/filedb-pvc.yaml

  3. 应用日志 PVC 清单：

    oc apply -f deploy/logs-pvc.yaml

步骤 6：部署 Shift operator

将 Shift 运算符配置应用到您的 OpenShift 集群，并验证所需的 Pod 是否正在成功运行。

步骤

  1. 从 shift-installer 目录中，运行 deploy 命令：

    oc apply -f deploy/shift-bundle.yaml

  2. 使用 Pod 创建状态验证安装：

    oc get pods -n shift

    输出示例：

    NAME                                     READY   STATUS    RESTARTS   AGE
shift-68ccd597c-dtsj7                    1/1     Running   0          18s
shift-pvc-listener-57d546f6b8-r9mgc      1/1     Running   0          18s
备注 要取消部署，请运行 oc delete -f deploy/bundle.yaml --ignore-not-found。此命令可删除由 `bundle.yaml`部署的资源，同时保留命名空间和密钥。

步骤 7：配置 Shift 集成的存储类

创建新的 Storage Class 或使用 Shift 集成所需的注释更新现有 Storage Class。

关于此任务

存储类必须包含以下注释：

  • shift.netapp.io/storage-class-type

  • shift.netapp.io/trident-backend-uuid

步骤

  1. 使用所需的注释修补存储类：

    oc patch storageclass nimnas1172 \
  --type=merge \
  -p '{
    "metadata": {
      "annotations": {
        "shift.netapp.io/storage-class-type": "shift",
        "shift.netapp.io/trident-backend-uuid": "facc3aad-83bb-423a-b6a1-ba0fb8811217"
      }
    }
  }'

    输出示例：

    storageclass.storage.k8s.io/nimnas1172 patched
    备注 可以通过运行 `oc get tbc -n trident`来获取后端 UUID

  2. 验证现有存储类：

    oc get sc

    输出示例：

    nimnas1172 (default)   csi.trident.netapp.io   Delete          Immediate         true

第8步：创建和触发MTV计划

完成 Shift 操作员部署和存储类配置后，您可以创建并触发 MTV 计划。

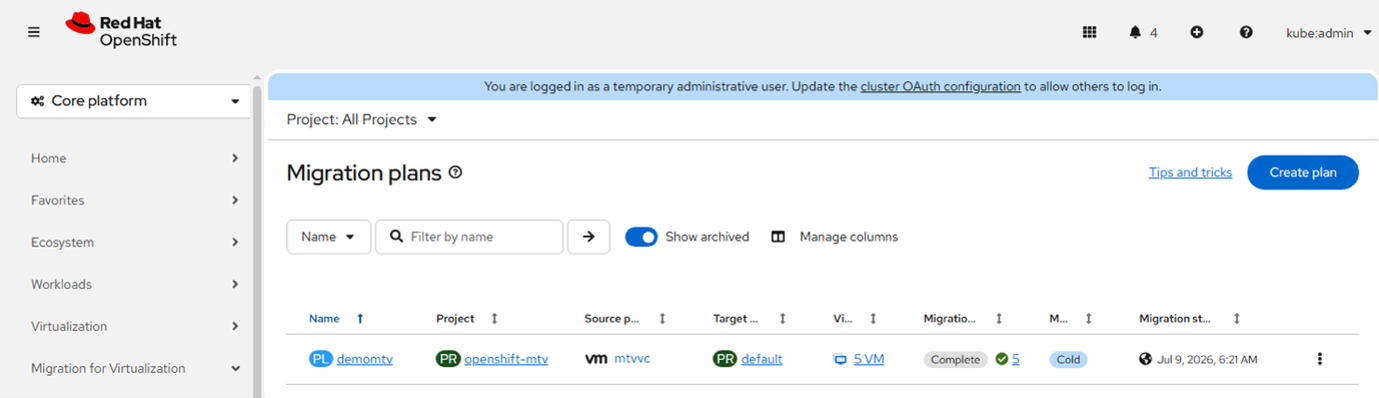

MTV 迁移计划

有关创建 MTV 计划的详细信息，请参见 "Migration Toolkit for Virtualization 文档"。

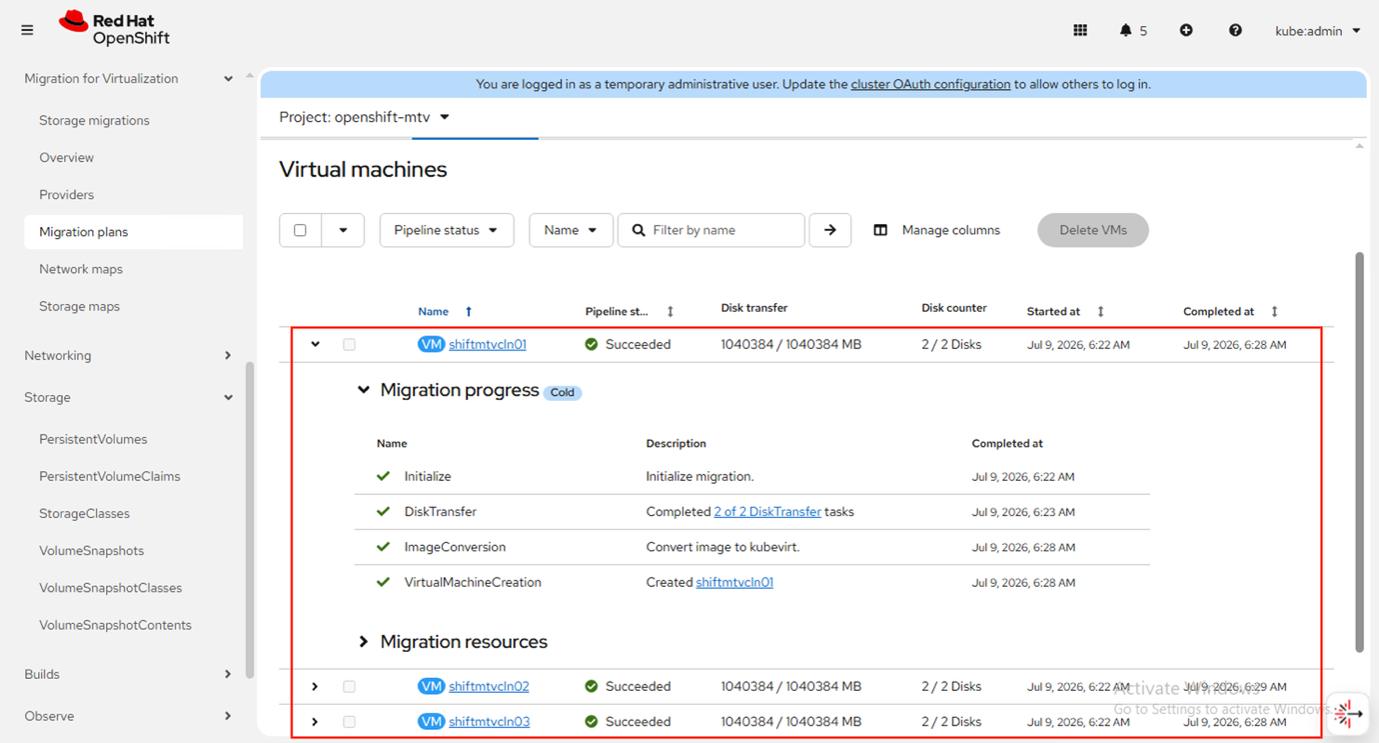

以下屏幕截图显示了触发迁移计划时执行的步骤顺序。

迁移计划执行步骤

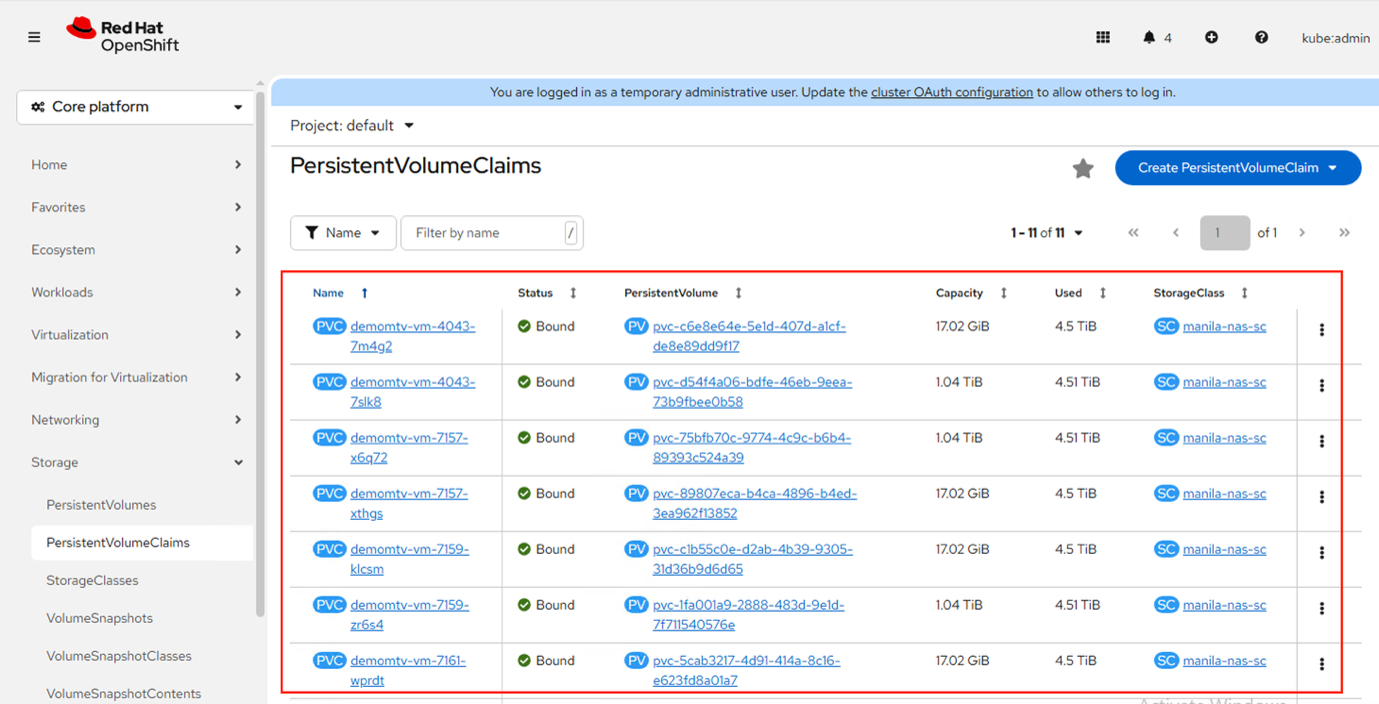

以下屏幕截图显示了使用 Shift 工具包转换并随后由 NetApp Trident 导入的 PVC。

由 NetApp Trident 导入的 PVC

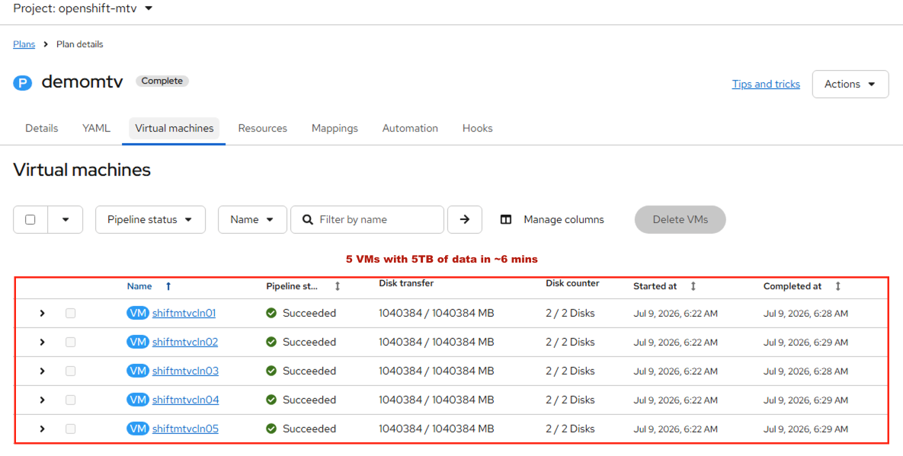

迁移计划已成功完成

成功完成迁移计划 — 大约 6 分钟内迁移了 5 台虚拟机和大约 5 TB 的数据。

下一步

迁移完成后，必须分离每个克隆卷。分离方法取决于 ONTAP 版本：对 ONTAP 9.17.1 及更高版本使用克隆拆分，或对早期版本使用 vol move。

克隆拆分和卷移动都是后台操作，在运行时不会影响生产工作负载。NetApp Console 自动化目录中的*迁移后分离*小部件中提供了用于启动分离过程的脚本。

离线安装（气隙集群）

本节描述了无法访问 quay.io 的集群的*替代安装路径*。如果您的集群可以访问 quay.io，请按照步骤 1–8 进行操作。

对于无法访问 quay.io 的集群，请在部署捆绑包之前将镜像 tarball 导入 OpenShift 内部注册表。

不需要外部注册表路由。映像推送操作和捆绑映像引用都使用 image-registry.openshift-image-registry.svc:5000，可通过集群网络访问并由集群 CA 保护。

开始之前

  • oc 使用 cluster-admin 权限登录的 CLI

  • skopeo 已安装

  • 主机上可用的镜像压缩包：

    • shift-toolkit-1.0.0-image.tar

    • shift-toolkit-listener-1.0.0-image.tar

步骤

  1. 启用内部注册表（一次性步骤；如果已配置，则跳过）：

    oc patch configs.imageregistry.operator.openshift.io cluster \
  --type=merge -p '{"spec":{"defaultRoute":true}}'
oc get route default-route -n openshift-image-registry

  2. 使用活动 `oc`会话生成注册表凭据：

    不要使用原始服务帐户令牌，因为它可能会在 blob 上传期间失败。使用 `oc registry login`创建与注册表重定向流兼容的身份验证文件。

    REGISTRY=image-registry.openshift-image-registry.svc:5000
oc registry login --skip-check \
  --registry=$REGISTRY \
  --to=/tmp/registry-auth.json

  3. 将 Shift 工具包映像推送至内部注册表：

    skopeo copy \
  docker-archive:shift-toolkit-1.0.0-image.tar \
  docker://$REGISTRY/shift/shift-toolkit:1.0.0 \
  --dest-tls-verify=false \
  --dest-authfile=/tmp/registry-auth.json

  4. 将 Shift 工具包侦听器映像推送至内部注册表：

    skopeo copy \
  docker-archive:shift-toolkit-listener-1.0.0-image.tar \
  docker://$REGISTRY/shift/shift-toolkit-listener:1.0.0 \
  --dest-tls-verify=false \
  --dest-authfile=/tmp/registry-auth.json

  5. 更新 `deploy/bundle.yaml`中的映像引用以使用内部注册表：

    sed -i \
  -e "s|quay.io/netapp/shift-toolkit:1.0.0|$REGISTRY/shift/shift-toolkit:1.0.0|g" \
  -e "s|quay.io/netapp/shift-toolkit-listener:1.0.0|$REGISTRY/shift/shift-toolkit-listener:1.0.0|g" \
  -e "s|imagePullPolicy: Always|imagePullPolicy: IfNotPresent|g" \
  deploy/bundle.yaml

  6. 部署包：

    oc apply -f deploy/bundle.yaml
