使用 Shift 工具包和虚拟化迁移工具包将虚拟机从 VMware ESXi 迁移到 Red Hat OpenShift 虚拟化

贡献者 netapp-jsnyder netapp-nimo
PDF

使用 Migration Toolkit for Virtualization （MTV） 和 NetApp Shift 工具包，将 VM 从 VMware ESXi 迁移到 Red Hat OpenShift Virtualization。此过程包括在 MTV 中创建迁移计划，并使用 Shift 工具包转换 VM 磁盘，以便 VM 快速迁移到 OpenShift Virtualization。

开始之前

开始迁移之前，请确认满足以下先决条件。

红帽 OpenShift 虚拟化要求

  • OpenShift 集群可通过网络访问

  • 安装了以下运算符的 OpenShift 集群端点：

    • OpenShift虚拟化操作员

    • NetApp Trident操作员

  • NetApp Trident CSI 配置了适当的后端和存储类

  • 已配置正确的 VLAN 的 NodeNetworkConfigurationPolicy 和 NetworkAttachmentDefinitions (NAD)

  • MTV 2.9.4 或更高版本（包含转换模式）

  • 具有集群管理员权限的服务帐户令牌

VMware 要求

  • 权限最低的账户。请参阅本节"所需的最低权限"

  • VMDK 可以通过多种方式进行配置：所有 VMDK 都可以驻留在单个卷上（无需存储 vMotion），每个 VMDK 都可以放置在自己的单个卷上，或者可以在卷内的 qtree 中组织多个 VMDK。

    备注 Shift 工具包自动检测布局并选择适当的克隆方法和 NAS 存储驱动程序。
    备注 当 VMDK 放置在 qtree 中时，Shift Toolkit 使用 ONTAP-NAS-economy 驱动程序。

  • VMware 工具正在客户虚拟机上运行。

  • 每个虚拟机的操作系统都经过认证，并作为转换所需的客户操作系统提供支持。

  • 迁移之前或迁移期间，不得更改 IP 地址、VLAN 和其他网络配置设置。迁移过程中，虚拟机的 MAC 地址将被保留。

步骤 1：创建迁移计划

要利用虚拟机的极速转换，第一步是通过 "Web 控制台" 或 "命令行" 使用 MTV 为虚拟机创建迁移计划。

备注 应事先制定计划，以确保 MTV 配置保留 IP 设置。
步骤

  1. 登录MTV网络控制台。

  2. 添加源提供商和目标提供商

  3. 在目标命名空间中创建迁移计划

    • 配置提供程序后，创建迁移计划，并在目标命名空间中选择相应的源提供程序和目标提供程序。

      显示示例

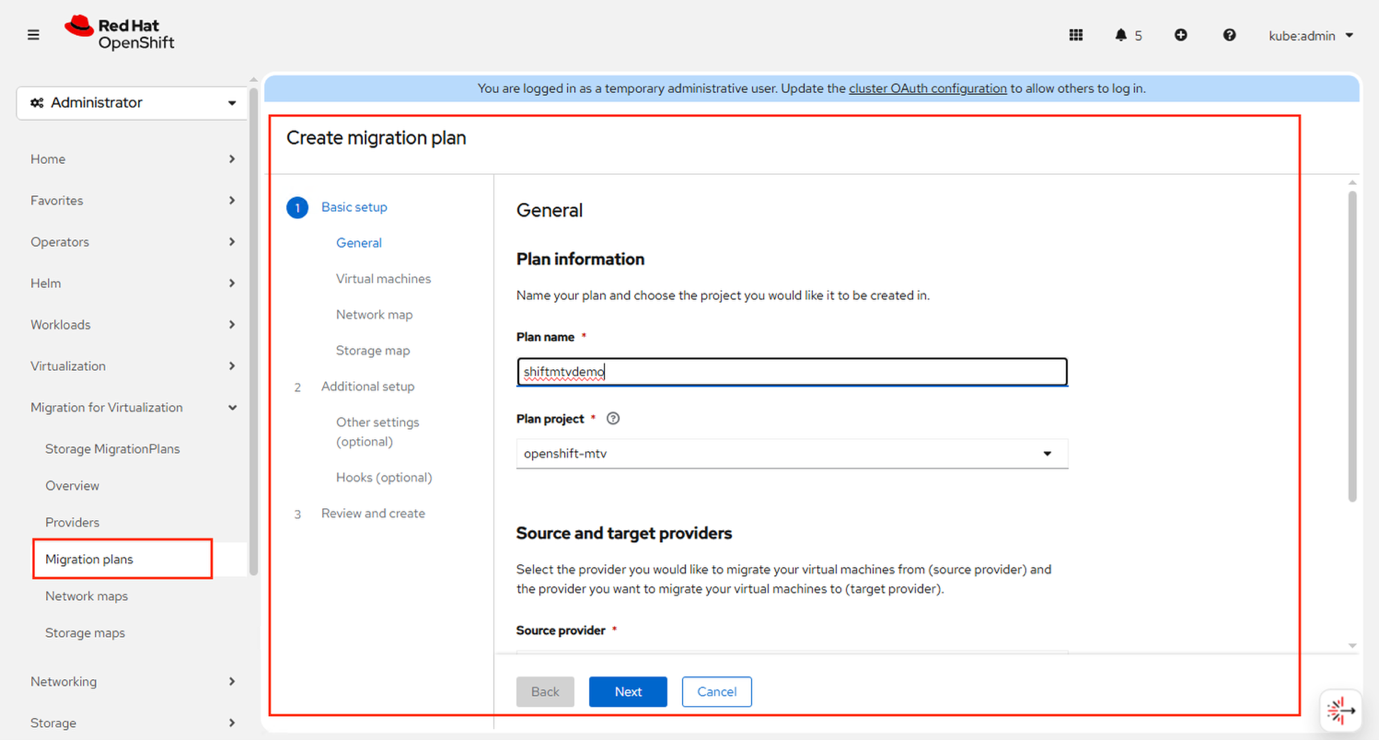

      制定迁移计划
      显示示例
      来源和目标提供商

  4. 选择要迁移的虚拟机

    • 确定并选择要包含在迁移中的虚拟机。

      显示示例
      选择虚拟机

  5. 配置网络和存储映射

    • 可以选择现有的映射或创建新的映射，以使源网络和存储与目标环境保持一致。

      显示示例
      网络图
      显示示例
      存储映射

  6. 选择迁移类型

    • 初始阶段保留默认迁移类型；在迁移过程中，该类型将更新以反映转换类型。

      显示示例
      迁移类型

  7. 保留默认选项

    • 保留默认设置。此外，选择保留静态 IP 的选项，并指定迁移后虚拟机的期望状态。

      显示示例
      附加设置

  8. 审核并最终定稿

    • 仔细检查所有设置，然后单击“完成”以创建迁移计划。

      显示示例
      审核和创建

步骤 2：在 Shift 工具包中创建蓝图

在 MTV 中创建迁移计划后，请添加源和目标站点，并在 Shift 工具包 UI 中从计划创建蓝图。

步骤

  1. 复制迁移计划的名称，然后转到 Shift toolkit UI。

  2. 添加源和目标虚拟机监控程序。请点击此链接 "创建网站"。

    备注 Shift Toolkit 中配置的端点必须与通过 MTV 控制台添加端点时使用的格式相匹配。例如，如果源端点或目标端点是使用 FQDN 添加的，则在 Shift Toolkit 中也应使用相同的 FQDN。
    显示示例
    轮班工具包网站显示

  3. 导航至“蓝图”并创建新蓝图。

    • 完成前面的步骤后，转到“蓝图”并选择“使用 MTV 计划创建新蓝图”。

      备注 与 Shift Toolkit 中的标准工作流程不同，使用基于 MTV 计划的迁移时，无需手动创建资源组。Shift Toolkit 会自动生成资源组，并根据迁移计划 YAML 应用必要的映射。
    显示示例
    使用MTV计划创建蓝图

  4. 选择目的地和迁移计划。

    • 选择目标站点和相应的 OpenShift 端点。之后，选择从指定集群中检索到的迁移计划，该计划包含要迁移的虚拟机。

      显示示例
      蓝图详情

  5. 资源组和映射将根据迁移计划 yaml 文件自动配置。

    显示示例
    迁移详情

  6. 选择PVC进口选项。默认设置为克隆并导入卷。

    备注 卷也可以直接导入，无需创建克隆。
    显示示例
    VM 详细信息

  7. 查看蓝图设置，然后选择创建蓝图进行保存。

步骤 3：运行迁移

创建蓝图后，从 Shift 工具包触发迁移并进行监控，直到 MTV 报告计划完成为止。

步骤

  1. 点击蓝图中的“迁移”按钮即可触发迁移。

    备注 在触发迁移之前，应先关闭虚拟机电源。MTV 将根据虚拟机目标电源状态属性启动虚拟机。
    显示示例
    触发迁移

  2. Shift 工具包执行工作流步骤，以转换磁盘格式、导入 PVC 并使用 OpenShift API 创建虚拟机。

    显示示例
    迁移步骤

  3. 在所有 PVC 都按规定就位且 Shift Toolkit 触发 MTV 后，MTV 迁移工作流程即启动。

    1. 迁移控制器为每个源虚拟机创建一个 VirtualMachineImport (VMI) 自定义资源 (CR)。

    2. 由于 PVC 已由 Shift Toolkit 导入，虚拟机导入控制器会启动一个连接了 PVC 的转换舱。

    3. 转换 Pod 运行 virt-v2v，在 PVC 上为目标 VM 安装和配置设备驱动程序。

    4. 然后，虚拟机导入控制器会创建一个虚拟机实例 (VMI) CR。

    5. 当目标虚拟机启动时，KubeVirt 控制器会创建一个虚拟机 Pod，该 Pod 运行 QEMU-KVM，并将 PVC 作为虚拟机磁盘附加到该 Pod 中。

      显示示例
      MTV触发

  4. 当所有虚拟机都迁移完毕后，迁移控制器会将迁移计划状态更新为“已完成”。迁移后，每个源虚拟机的原始电源状态均得以保留。

    显示示例
    MTV完成状态
    显示示例
    迁移后的 Windows VM
    迁移后的 Linux 虚拟机
    备注 这表明 Shift 工具包和 MTV 可以以闪电般的速度简化迁移过程。在这个例子中，迁移了 2 台虚拟机，总共 12TB 的空间。整个过程大约耗时8-10分钟。

幕后发生了什么

以下部分介绍了 Shift Toolkit API 和 MTV 在 OpenShift 平台上转换 VMDK 文件和创建虚拟机时触发的步骤。此工作流程无论是通过 Shift Toolkit UI 还是通过使用 Shift Toolkit Script Blocks 中提供的脚本来启动，都保持一致。

转换 VMDK

Shift 工具包将自动查找与每个虚拟机关联的 VMDK，包括主启动磁盘。

备注 如果存在多个 VMDK 文件，则每个 VMDK 文件都会被转换。

批量导入和迁移计划配置

Shift Toolkit 使用Trident CSI 将卷作为 PVC 导入到集群中。每个PVC清单都包含特定的标签和注释，以确保MTV能够识别它们：

  • 标签

    • vmID

    • vmUUID

  • 标注:

    • vmdk 磁盘路径

此外，disk.img 文件的权限也已更新。权限是通过动态部署的 POD 进行修改的，该 POD 用于挂载导入的 PVC 并按如下方式设置权限：

  • "owner": { "id": 107 },"group": { "id": 107 },"mode": "0655"

重要提示

  • 叉车检查PVC中的vmID和vmUUID。

  • Forklift 使用 forklift.konveyor.io/disk-source 的磁盘名称（VMDK 路径）。

  • 导入的 PVC 数量必须与源 VM 关联的磁盘数量相匹配。例如，如果一个虚拟机有三个 VMDK，但导入了四个 ID 匹配的 PVC，则 MTV 不会将迁移计划状态更新为“准备开始”。

完成这些步骤后，Shift Toolkit 会修补迁移计划 YAML，以便 MTV 了解应该直接使用 PVC，绕过数据填充器 Pod 流程（这通常很耗时）。修补的 YAML 包括：

  • 目标命名空间：默认

  • 类型：转换

  • 贮存： {}

启动迁移过程

配置完成后，将调用 MTV 开始迁移。UI 会将迁移类型显示为 Cold，但根据用于转换的 YAML 规范，MTV 会根据关联的 vmID 和 vmUUID 验证每个 PVC，并相应地映射它们，然后初始化迁移。.显示示例

Details
MTV 控制台完成时间
备注 虚拟机是在“默认”虚拟机项目下创建的，但可以在 MTV 迁移计划 YAML 中进行修改。

Shift Toolkit 通过简化流程、最大限度地减少停机时间以及消除对 ESXi 主机访问或基于 VDDK 的方法的需求，加速了迁移。

迁移完成后，需要分离克隆卷。使用的方法取决于 ONTAP 版本：ONTAP 9.17.1 及更高版本使用 clone split，早期版本使用 vol move。提供的 ZIP 包中的"Post migrate"文件夹内提供了用于启动分离过程的脚本。

下一步

迁移完成后，必须分离每个克隆卷。分离方法取决于 ONTAP 版本：对 ONTAP 9.17.1 及更高版本使用克隆拆分，或对早期版本使用 vol move。

为了在迁移后更快地执行 PVC 拆分操作，请将源 NFS 数据存储保持在 5 TB 或更小。可以使用较大的卷，但在为 VM 迁移创建 200–300 个克隆时，较小的卷是更快完成拆分的理想选择。

克隆拆分和卷移动都是后台操作，在运行时不会影响生产工作负载。NetApp Console 自动化目录中的*迁移后分离*小部件中提供了用于启动分离过程的脚本。
