了解如何将 VMware 虚拟卷 (vVols) 与ONTAP存储结合使用

08/18/2025 贡献者

PDF

了解 VMware 虚拟卷 (vVols) 的优势、ONTAP tools for VMware vSphere、数据保护策略以及 VM 迁移指南。

概述

vSphere API for Storage Awareness (VASA) 使 VM 管理员可以轻松使用配置 VM 所需的任何存储功能，而无需与其存储团队进行交互。在 VASA 之前，VM 管理员可以定义 VM 存储策略，但必须与存储管理员合作来确定适当的数据存储，通常是通过使用文档或命名约定。通过 VASA，具有适当权限的 vCenter 管理员可以定义一系列存储功能，然后 vCenter 用户可以使用这些功能来配置虚拟机。 VM 存储策略和数据存储存储功能配置文件之间的映射允许 vCenter 显示兼容数据存储列表以供选择，并允许其他技术（如 Aria（以前称为 vRealize）自动化或 Tanzu Kubernetes Grid）从分配的策略中自动选择存储。这种方法称为基于存储策略的管理。虽然存储能力配置文件和策略也可以与传统数据存储一起使用，但我们这里的重点是vVols数据存储。 ONTAP的 VASA 提供程序包含在ONTAP tools for VMware vSphere中。

在存储阵列中使用 VASA Provider 的优势包括：

单个实例可以管理多个存储阵列。
发布周期不必依赖于存储操作系统的发布。
存储阵列上的资源非常昂贵。

每个 vVol 数据存储都由存储容器支持，存储容器是 VASA 提供程序中用于定义存储容量的逻辑条目。带有ONTAP工具的存储容器由ONTAP卷构建。可以通过在同一 SVM 内添加ONTAP卷来扩展存储容器。

协议端点 (PE) 主要由ONTAP工具管理。对于基于 iSCSI 的vVols，将为属于该存储容器或 vVols 数据存储的每个ONTAP卷创建一个 PE。 iSCSI 的 PE 是一个小型 LUN（9.x 为 4MiB，10.x 为 2GiB），它呈现给 vSphere 主机，并且多路径策略应用于 PE。

iSCSI PE 架构

CLI 中的 iSCSI PE 大小

对于 NFS，将为根文件系统导出创建一个 PE，其中包含存储容器或 vVol 数据存储所在的 SVM 上的每个 NFS 数据生命。

NFS PE 架构

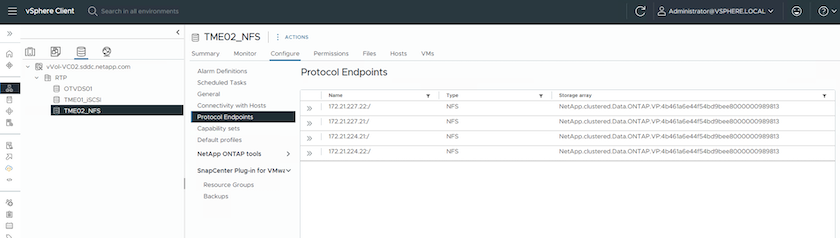

vSphere UI 中的 NFS PE

ONTAP工具管理 PE 的生命周期以及 vSphere 主机与 vSphere 集群扩展和收缩的通信。 ONTAP工具 API 可与现有的自动化工具集成。

目前，适用ONTAP tools for VMware vSphere有两个版本。

ONTAP工具 9.x

何时需要 vVol 支持 NVMe/FC
美国联邦或欧盟监管要求
与适用于SnapCenter Plug-in for VMware vSphere集成的更多用例

ONTAP工具 10.x

高可用性
多租户
大规模
SnapMirror主动同步支持 VMFS 数据存储区
即将针对某些用例与SnapCenter Plug-in for VMware vSphere进行集成

为什么选择vVols？

VMware 虚拟卷 (vVols) 具有以下优势：

简化配置（无需担心每个 vSphere 主机的最大 LUN 限制或需要为每个卷创建 NFS 导出）
最小化 iSCSI/FC 路径的数量（对于基于块 SCSI 的 vVol）
快照、克隆和其他存储操作通常会卸载到存储阵列，并且执行速度更快。
简化虚拟机的数据迁移（无需与同一 LUN 中的其他虚拟机所有者协调）
QoS 策略应用于 VM 磁盘级别而不是卷级别。
操作简单（存储供应商在 VASA 提供商中提供其差异化功能）
支持大规模虚拟机。
vVol 复制支持在 vCenter 之间迁移。
存储管理员可以选择在虚拟机磁盘级别进行监控。

连接选项

通常建议存储网络采用双重结构环境来解决高可用性、性能和容错问题。 vVols支持 iSCSI、FC、NFSv3 和 NVMe/FC。注意：请参阅"互操作性表工具 (IMT)"适用于受支持的ONTAP工具版本

连接选项与 VMFS 数据存储或 NFS 数据存储选项保持一致。下面显示了 iSCSI 和 NFS 的示例参考 vSphere 网络。

iSCSI 网络

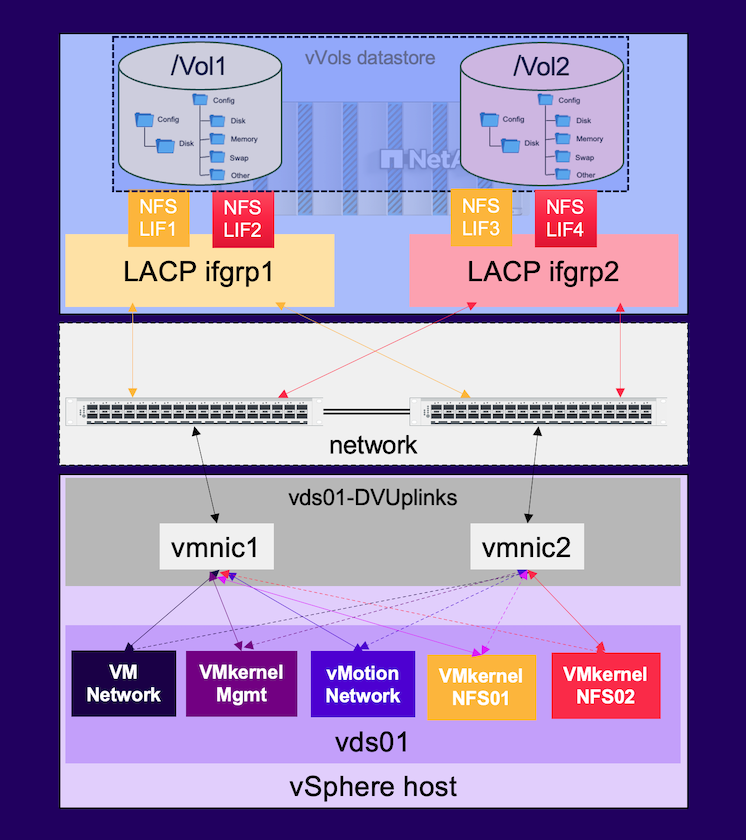

NFS 网络

使用ONTAP tools for VMware vSphere进行配置

可以使用ONTAP工具来配置 vVol 数据存储，类似于 VMFS 或 NFS 数据存储。如果 vSphere 客户端 UI 上没有ONTAP工具插件，请参阅下面的如何开始部分。

使用ONTAP工具 9.13

右键单击 vSphere 集群或主机，然后在NetApp ONTAP工具下选择 Provision Datastore。

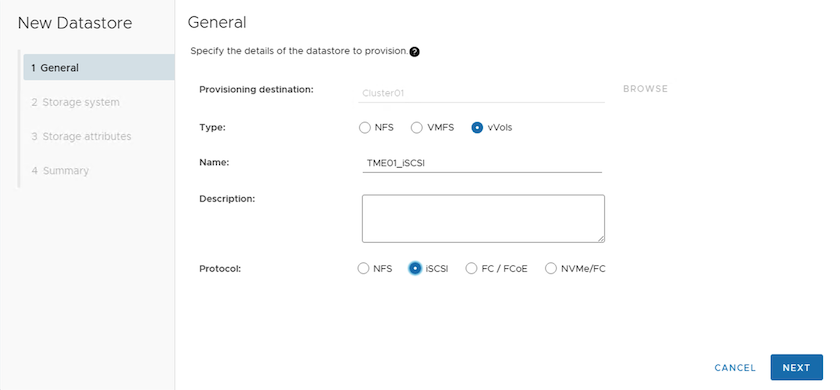

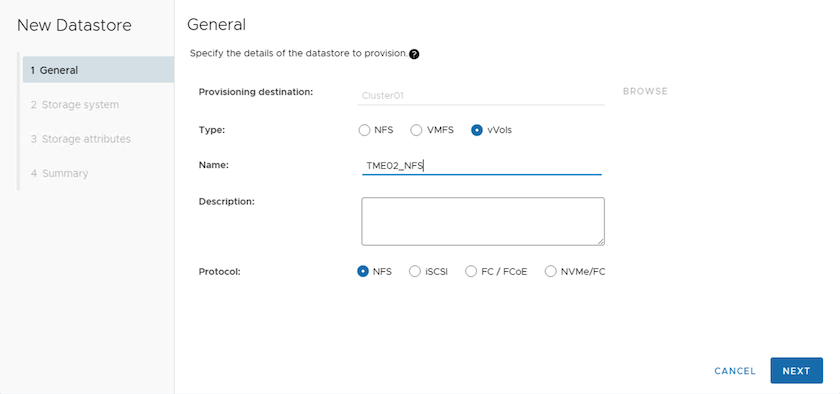

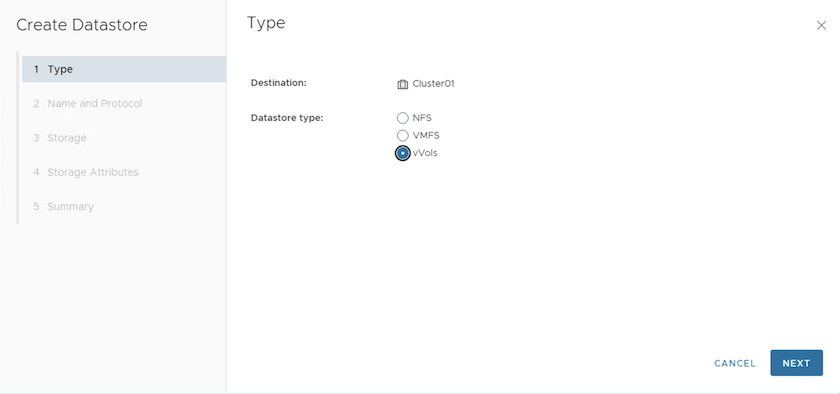

将类型保留为vVols，提供数据存储的名称并选择所需的协议
选择所需的存储能力配置文件，选择存储系统和 SVM。
为 vVol 数据存储创建新的ONTAP卷或选择现有卷。

稍后可以从数据存储选项查看或更改ONTAP卷。
查看摘要并单击“完成”以创建 vVol 数据存储。
一旦创建了 vVol 数据存储，它就可以像任何其他数据存储一样被使用。以下是根据虚拟机存储策略为正在创建的虚拟机分配数据存储的示例。

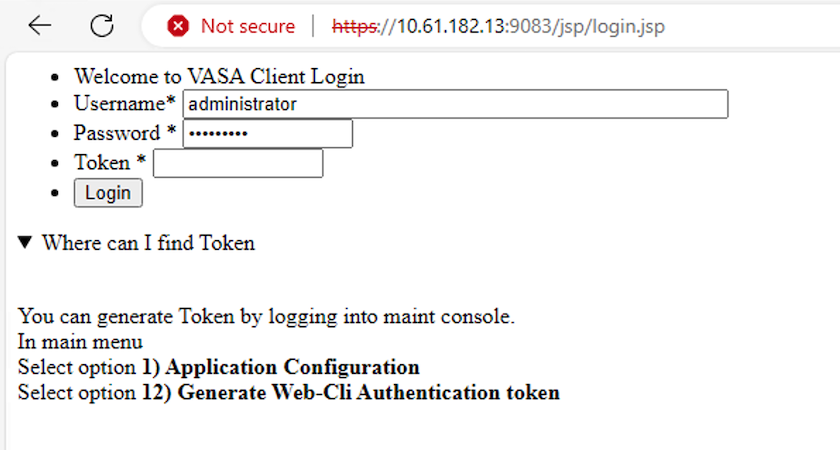

可以使用基于 Web 的 CLI 界面检索 vVol 详细信息。该门户的 URL 与 VASA 提供程序 URL 相同，但没有文件名 version.xml。

凭证应与提供ONTAP工具时使用的信息相匹配

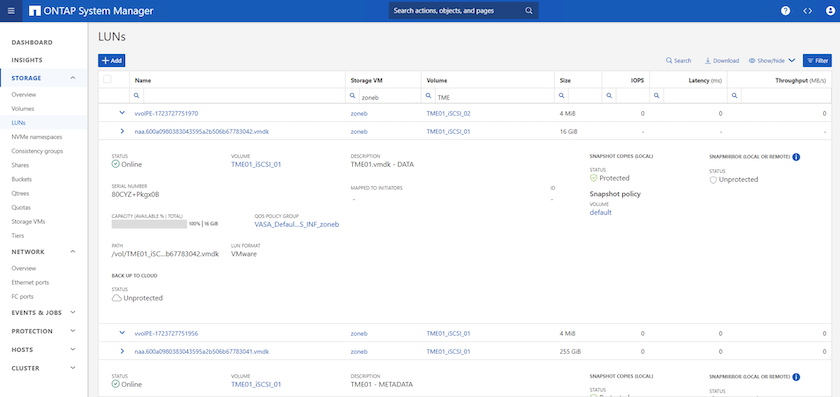

或使用ONTAP工具维护控制台的更新密码。选择基于 Web 的 CLI 界面。从可用命令列表中输入所需的命令。要列出 vVol 详细信息以及底层存储信息，请尝试 vvol list -verbose=true对于基于 LUN 的，也可以使用ONTAP cli 或系统管理器。对于基于 NFS 的数据存储，可以使用系统管理器来浏览数据存储。
