部署Virtual Storage

贡献者
PDF

为VM创建Vvol存储需要执行几个步骤。

对于对传统数据存储库使用ONTAP 的现有vSphere环境、可能不需要执行前两个步骤。您可能已经在使用ONTAP工具来管理、自动化和报告VMFS或基于NFS的传统存储。下一节将更详细地介绍这些步骤。

  1. 创建Storage Virtual Machine (SVM)及其协议配置。您将选择NVMe/FC、NFSv3、NFSv4.1、iSCSI、FCP、 或这些选项的组合。您可以使用ONTAP系统管理器向导或集群Shell命令行。

    • 对于每个交换机/网络结构连接、每个节点至少需要一个LIF。作为最佳实践、为每个节点创建两个或更多基于FCP、iSCSI或NVMe的协议。

    • 此时可以创建卷、但使用_ProVision数据存储库_向导创建卷会更简单。此规则的唯一例外情况是、您计划将vvol复制与VMware Site Recovery Manager结合使用。对于具有现有SnapMirror关系的已有FlexVol 卷、设置起来更容易。请注意、不要在要用于虚拟卷的任何卷上启用QoS、因为这是要由SPBM和ONTAP 工具管理的。

  2. 使用从NetApp 支持站点 下载的OVA部署适用于VMware vSphere的ONTAP 工具。

  3. 为您的环境配置ONTAP 工具。

    • 将ONTAP 集群添加到_Storage Systems_下的ONTAP 工具中

      • 虽然ONTAP 工具和SRA支持集群级别和SVM级别的凭据、但VASA Provider仅支持存储系统的集群级别凭据。这是因为许多用于创建卷的API仅在集群级别可用。因此、如果您计划使用ONTAP、则必须使用集群范围的凭据添加此集群。

    • 如果ONTAP 数据LIF与VMkernel适配器位于不同子网上、则必须将VMkernel适配器子网添加到ONTAP 工具的设置菜单中的选定子网列表中。默认情况下、ONTAP 工具仅允许本地子网访问、从而确保存储流量的安全。

    • ONTAP工具附带了多个预定义策略、您可以使用这些策略、也可以查看这些策略 使用策略管理VM 有关创建SCP的指导。

  4. 使用vCenter中的_ ONTAP tools_菜单启动_配置数据存储库_向导。

  5. 请提供有意义的名称并选择所需协议。您也可以提供数据存储库的问题描述。

  6. 选择一个或多个要由此卷数据存储库支持的SCP。此操作将筛选出无法与配置文件匹配的所有ONTAP 系统。从显示的列表中、选择所需的集群和SVM。

  7. 使用向导为每个指定的FlexVol 创建新的SCP卷、或者通过选择相应的单选按钮使用现有卷。

  8. 在vCenter UI的_policies and Profiles _菜单中、为要在数据存储库中使用的每个SCP创建VM策略。

  9. 选择"NetApp.Clustered.Data.ONTAP VP.VVol"存储规则集。"NetApp.Clustered.Data.ONTAP .VP.VASE10"存储规则集用于为非VVOLs数据存储库提供SPBM支持

  10. 在创建VM存储策略时、您需要按名称指定存储功能配置文件。在此步骤中、您还可以使用复制选项卡配置SnapMirror策略匹配、并使用标记选项卡配置基于标记的匹配。请注意、必须已创建标记、才能进行选择。

  11. 创建VM、在Select storage下选择VM存储策略和兼容数据存储库。

将VM从传统数据存储库迁移到Vvol

将VM从传统数据存储库迁移到Vvol数据存储库就像在传统数据存储库之间移动VM一样简单。只需选择虚拟机、然后从操作列表中选择迁移、并选择迁移类型_change storage only"。对于SAN VMFS到Vvol的迁移、迁移副本操作将随vSphere 6.0及更高版本卸载、但不会从NAS VMDK卸载到Vvol。

使用策略管理VM

要通过基于策略的管理自动配置存储、我们需要：

  • 使用存储功能配置文件(Storage Capability Profiles、ONTAP)定义存储(Storage Node和FlexVol 卷)的功能。

  • 创建映射到定义的SRP的VM存储策略。

从VASA Provider 7.2开始、NetApp简化了这些功能和映射、并在更高版本中不断进行改进。本节重点介绍这一新方法。早期版本支持更多功能、并允许将这些功能单独映射到存储策略、但不再支持此方法。

按ONTAP 工具版本列出的存储功能配置文件功能

SCP功能 功能值 支持的版本 * 注释 *

* 数据压缩 *

是、否、任何

全部

对于7.2及更高版本的AFF 为必填项。

* 重复数据删除 *

是、否、任何

全部

M andatory for AFF in 7.2及更高版本。

* 加密 *

是、否、任何

7.2及更高版本

选择/创建加密的FlexVol 卷。需要ONTAP 许可证。

* 最大 IOPS*

<number>

7.1及更高版本、但存在差异

在7.2及更高版本的QoS策略组下列出。请参见 使用ONTAP 工具9.10及更高版本进行性能管理 有关详细信息 …​

个人设置

A FF、FAS

7.2及更高版本

FAS 还包括其他非AF系统、例如ONTAP Select。AFF 包括ASA。

协议

NFS、NFS 4.1、iSCSI、FCP、NVMe/FC、 任何

7.1及更早版本、9.10及更高版本

7.2-9.8实际上是"任意"。从9.10开始、NFS 4.1和NVMe/FC已添加到原始列表中。

空间预留(精简配置)

精简、厚、(任意)

所有、但存在差异

在7.1及更早版本中称为精简配置、该配置也允许使用任何值。在7.2中称为空间预留。所有版本均默认为精简。

* 分层策略 *

任意、无、快照、自动

7.2及更高版本

用于FabricPool -需要使用AFF或ASA以及ONTAP 9.4或更高版本。除非使用NetApp StorageGRID 等内部部署S3解决方案 、否则建议仅使用Snapshot。

正在创建存储功能配置文件

NetApp VASA Provider附带了多个预定义的SCP。可以使用vCenter UI手动创建新的SCP、也可以使用REST API通过自动化方式创建新的SCP。通过在新配置文件中指定功能、克隆现有配置文件或从现有传统数据存储库自动生成配置文件。可使用ONTAP 工具下的菜单来完成此操作。使用_Storage Capability Profiles _创建或克隆配置文件、使用_Storage Mapping_自动生成配置文件。

ONTAP 工具9.10及更高版本的存储功能

"Storage Capabilities for ONTAP tools 9.10及更高版本"、300

"Storage Capabilities for ONTAP tools 9.10及更高版本"、300

"Storage Capabilities for ONTAP tools 9.10及更高版本"、300

"Storage Capabilities for ONTAP tools 9.10及更高版本"、300

"Storage Capabilities for ONTAP tools 9.10及更高版本"、300

"Storage Capabilities for ONTAP tools 9.10及更高版本"、300

正在创建Svols存储库 创建必要的FlexVol 后、可以使用它们创建此数据存储库(也可以是此数据存储库的Snapshot卷)。右键单击要创建ONTAP 数据存储库的主机、集群或数据中心、然后选择_VMware tools_>_ProVision DataData存储 库_。选择要由数据存储库支持的一个或多个FlexVol 、然后从现有FlexVol 卷中进行选择和/或为此数据存储库配置新的SCP卷。最后、为数据存储库指定默认SCP、此SCP将用于策略未指定SCP的虚拟机以及交换Vvol (这些虚拟机不需要高性能存储)。

正在创建VM存储策略

在vSphere中、VM存储策略用于管理可选功能、例如存储I/O控制或vSphere加密。它们还可与Vvol结合使用、以便为VM应用特定的存储功能。使用"NetApp.Clustered.Data.ONTAP .VP.VVol"存储类型和"proFileName"规则通过使用此策略将特定SCP应用于VM。有关使用ONTAP工具VASA Provider的示例、请参见链接：vmware-vvols-ONTAP。html#Best Practices[使用基于NFS v3的VVOLs的网络配置示例]。"NetApp.Clustered.Data.ONTAP .VP.VASA10"存储的规则适用于非基于VVO尔 的数据存储库。

早期版本与此类似、但如中所述 按ONTAP 工具版本列出的存储功能配置文件功能，您的选择将有所不同。

创建存储策略后、即可在配置新VM时使用该策略、如中所示 "使用存储策略部署虚拟机"。有关在VASA Provider 7.2中使用性能管理功能的准则、请参见 使用ONTAP 工具9.10及更高版本进行性能管理。

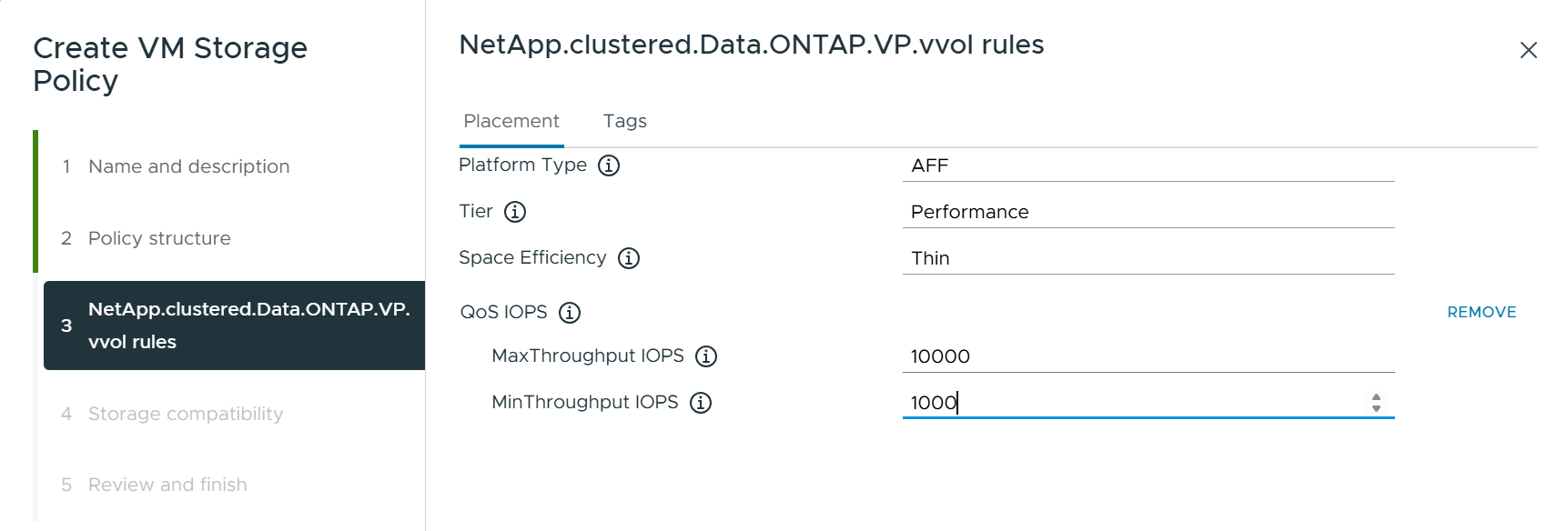

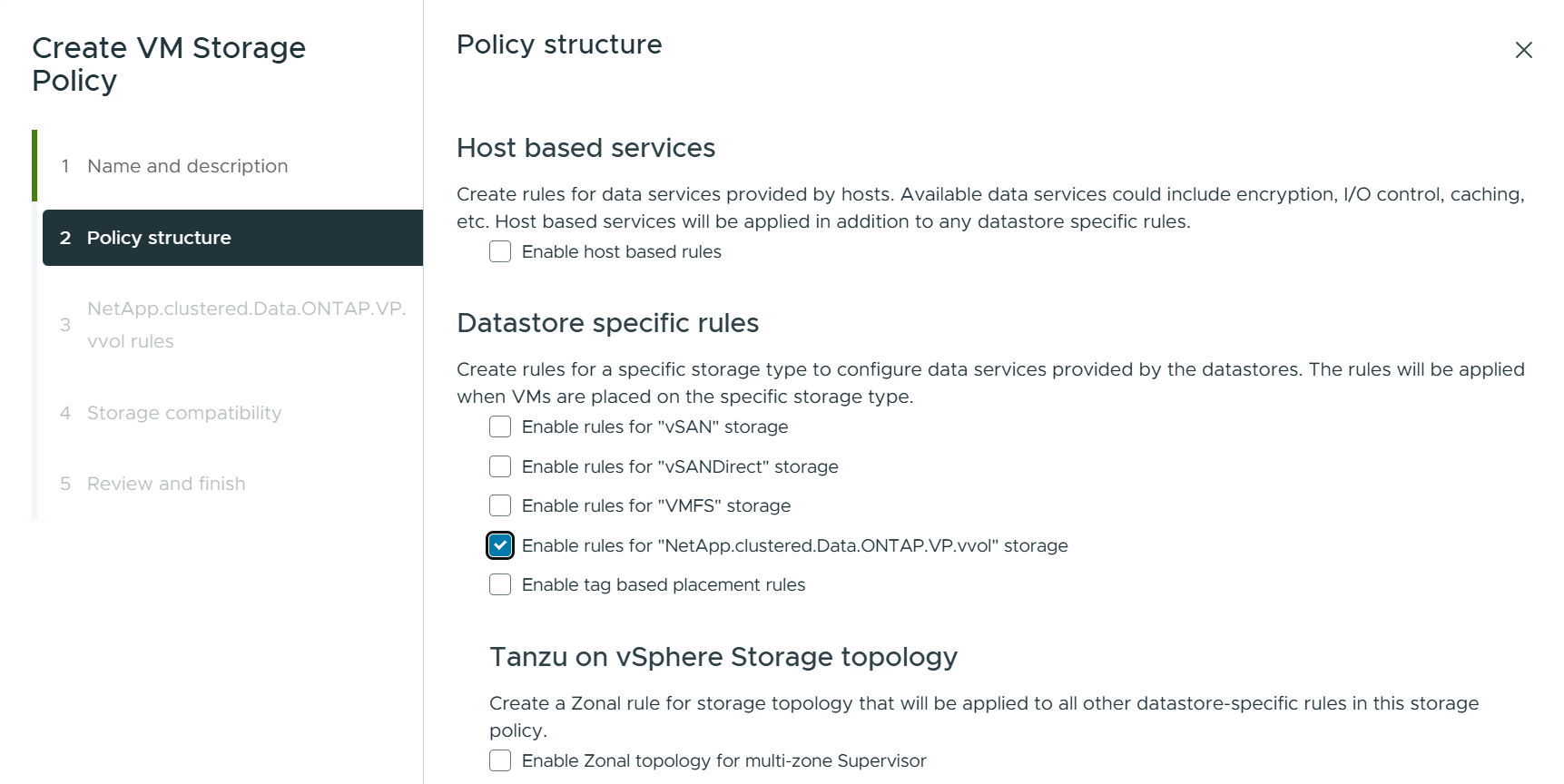

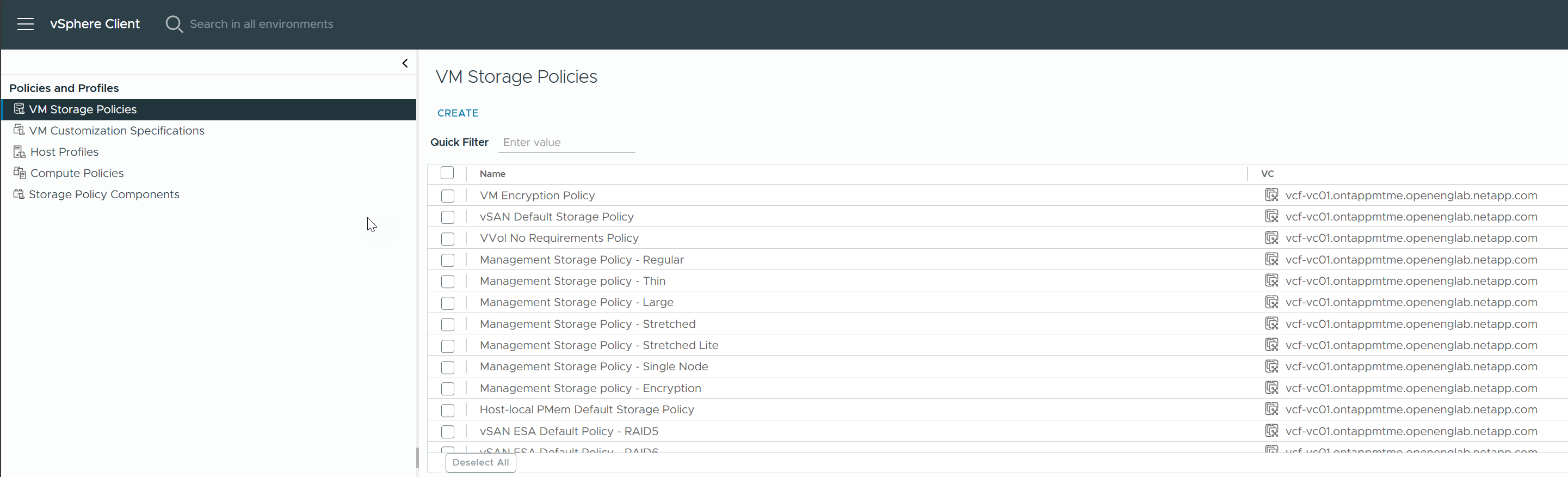

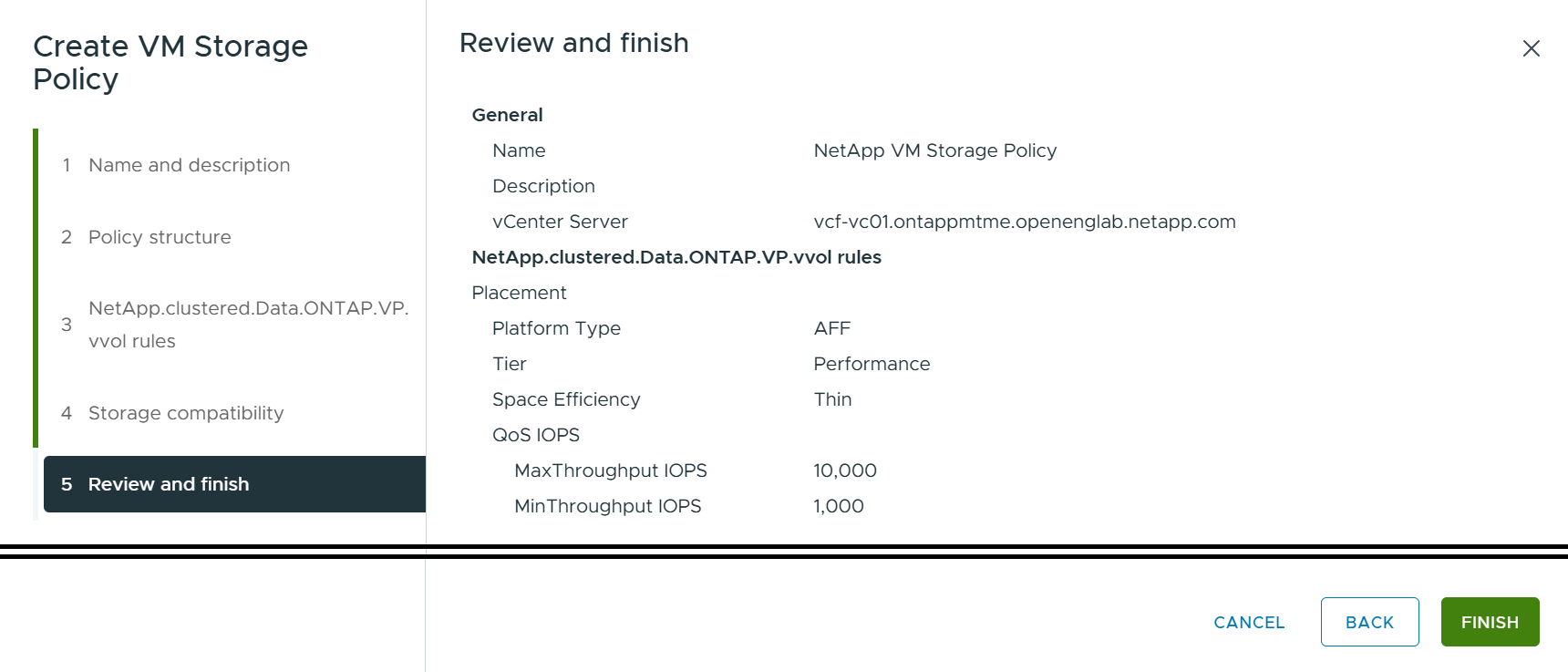

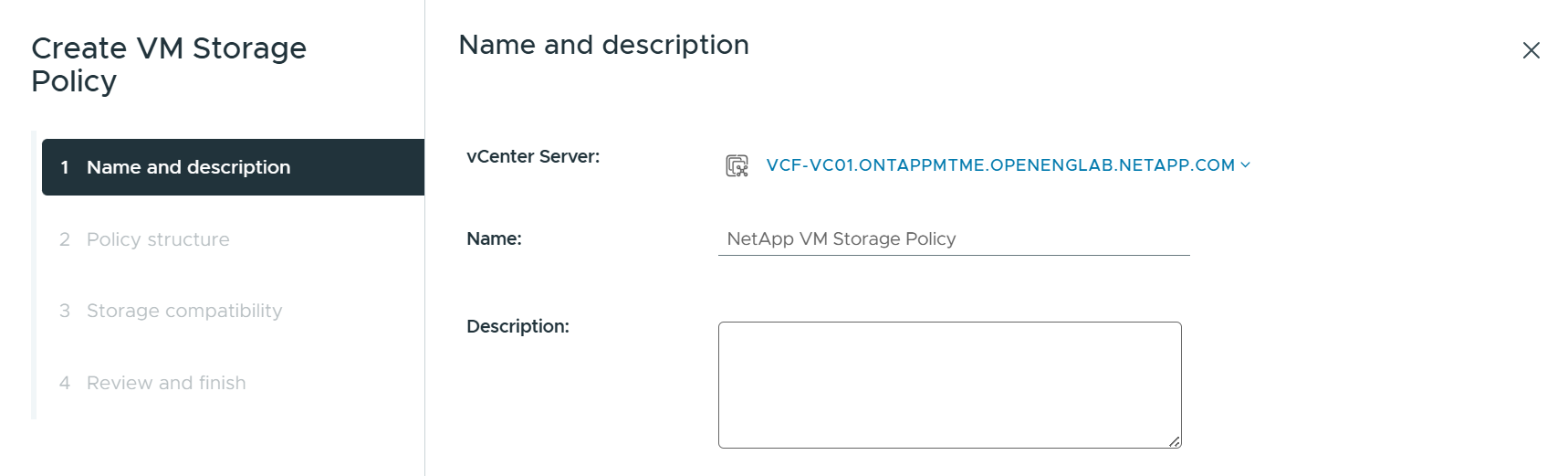

使用ONTAP工具创建VM存储策略VASA Provider 9.10.

"使用ONTAP 工具VASA Provider 9.10"、300创建VM存储策略

使用ONTAP 工具9.10及更高版本进行性能管理

  • ONTAP 工具9.10使用自己的平衡放置算法将新的VVOV放置在VVOLS数据存储库中最佳的FlexVol 卷中。放置基于指定的SCP和匹配的FlexVol 卷。这样可以确保数据存储库和后备存储满足指定的性能要求。

  • 更改性能功能(如最小和最大IOPS)需要注意特定配置。

    • 可以在SCP中指定*最小和最大IOPs*，并在VM策略中使用。

      • 在SCP中更改IOPS不会更改Vvol上的QoS、除非编辑了VM策略、然后将其重新应用于使用它的VM (请参见 ONTAP 工具9.10及更高版本的存储功能）。或者、使用所需的IOPS创建一个新的SCP、并将策略更改为使用它(然后重新应用于VM)。通常、建议只为不同的服务层定义单独的SCP和VM存储策略、只需更改VM上的VM存储策略即可。

      • AFF 和FAS 个性化设置具有不同的IOPS设置。最小值和最大值在AFF 上均可用。但是、非Af系统只能使用最大IOPS设置。

  • 在某些情况下、可能需要在策略更改(手动或由VASA Provider和ONTAP 自动迁移)后迁移VVOR：

    • 某些更改不需要迁移(例如、更改最大IOPS、可如上所述立即应用于虚拟机)。

    • 如果存储VVOR的当前FlexVol 卷不支持此策略更改(例如、此平台不支持所请求的加密或分层策略)、则您需要在vCenter中手动迁移此虚拟机。

  • ONTAP 工具使用当前支持的ONTAP 版本创建单个非共享QoS策略。因此、每个单独的VMDK都将收到自己分配的IOPS。

正在重新应用虚拟机存储策略

"重新应用虚拟机存储策略"、300
