采用ONTAP的vSphere Metro存储集群

贡献者

VMware行业领先的vSphere虚拟机管理程序可部署为延伸型集群、称为vSphere Metro Storage Cluster (VMSC)。

NetApp®MetroCluster™和SnapMirror主动同步(以前称为SnapMirror业务连续性或SMBC)均支持VMSC解决方案，如果一个或多个故障域发生完全中断，则可以提供高级业务连续性。不同故障模式的故障恢复能力取决于您选择的配置选项。

适用于vSphere环境的持续可用性解决方案

ONTAP架构是一个灵活且可扩展的存储平台、可为数据存储库提供SAN (FCP、iSCSI和NVMe-oF)和NAS (NFS v3和v4.1)服务。NetApp AFF、ASA和FAS存储系统使用ONTAP操作系统为子系统存储访问提供其他协议、例如S3和SMB/CCIFS。

NetApp MetroCluster使用NetApp的HA (控制器故障转移或CFO)功能来防止控制器发生故障。它还包括本地SyncMirror技术、灾难时集群故障转移(控制器按需故障转移或CFOD)、硬件冗余和地理分隔、以实现高可用性。SyncMirror通过将数据写入两个丛(本地磁盘架上主动提供数据的本地丛和通常不提供数据的远程丛)、在MetroCluster配置的两部分之间同步镜像数据。所有MetroCluster组件(例如控制器、存储、缆线、交换机(用于光纤MetroCluster)和适配器)都具有硬件冗余。

NetApp SnapMirror主动同步可通过FCP和iSCSI SAN协议提供数据存储库粒度保护、从而使您可以有选择地仅保护高优先级工作负载。与主动-备用解决方案NetApp MetroCluster不同、它可以同时对本地和远程站点进行主动-主动访问。目前、主动同步是一种非对称解决方案、其中一方优先于另一方、可提供更好的性能。这可通过ALOA (非对称逻辑单元访问)功能来实现、ALOA功能会自动通知ESXi主机首选控制器。但是、NetApp已宣布活动同步很快将启用完全对称访问。

要在两个站点之间创建VMware HA/DRS集群、需要使用vCenter Server Appliance (VCA)来管理ESXi主机。vSphere管理、vMotion®和虚拟机网络通过两个站点之间的冗余网络进行连接。管理HA/DRS集群的vCenter Server可以连接到两个站点上的ESXi主机、并且应使用vCenter HA进行配置。

请参见 "如何在vSphere Client中创建和配置集群" 配置vCenter HA。

您还应参考 "VMware vSphere Metro Storage Cluster 建议的实践"。

什么是vSphere Metro Storage Cluster？

vSphere Metro Storage Cluster (VMSC)是一种经过认证的配置、可保护虚拟机(VM)和容器免受故障的影响。这可以通过使用延伸型存储概念以及分布在不同故障域(例如机架、建筑物、园区甚至城市)中的ESXi主机集群来实现。NetApp MetroCluster和SnapMirror主动同步存储技术用于分别为主机集群提供RPO = 0或接近RPO = 0的保护。VMSC配置旨在确保数据始终可用、即使完整的物理或逻辑"站点"发生故障也是如此。在成功完成VMSC认证过程后、属于VMSC配置的存储设备必须经过认证。可在中找到所有受支持的存储设备 "《VMware存储兼容性指南》"。

如果您需要有关vSphere Metro Storage Cluster设计准则的详细信息、请参阅以下文档：

根据延迟注意事项、可以将NetApp MetroCluster部署在两种不同的配置中以用于vSphere：

  • 延伸型MetroCluster

  • 光纤MetroCluster

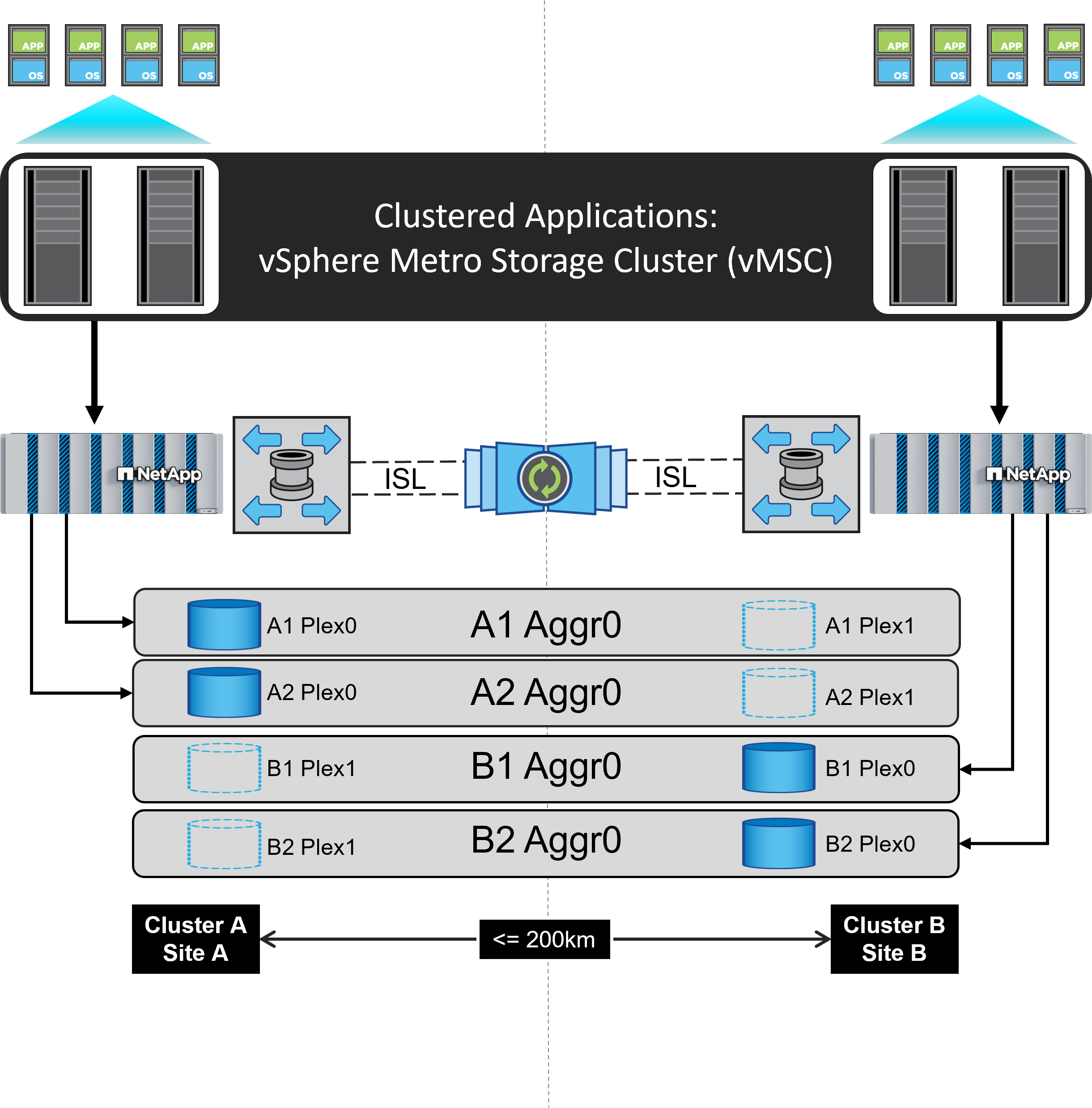

下图展示了延伸型MetroCluster的高层面拓扑图。

带有MCC的VMSC示意图

请参见 "MetroCluster 文档" 了解MetroCluster的特定设计和部署信息。

SnapMirror主动同步也可以通过两种不同的方式进行部署。

  • 非对称

  • 对称(ONTAP 9.14.1中的私有预览)

带有MCC的VMSC示意图

请参见 "NetApp文档" 有关SnapMirror活动同步的特定设计和部署信息、请参见。
