ONTAP Select的 KVM 主机配置和准备清单

PDF

准备部署ONTAP Select节点的每个 KVM 虚拟机管理程序主机。准备主机时，需要仔细评估部署环境，以确保主机已正确配置并准备好支持ONTAP Select集群的部署。

备注 ONTAP Select Deploy 管理实用程序不会执行虚拟机管理程序主机所需的网络和存储配置。您必须在部署ONTAP Select集群之前手动准备每个主机。

步骤 1：准备 KVM 虚拟机管理程序主机

您需要准备部署ONTAP Select节点的每个 Linux KVM 服务器。您还必须准备部署ONTAP Select Deploy 管理实用程序的服务器。

步骤

  1. 安装 Red Hat Enterprise Linux (RHEL)。

    使用 ISO 映像安装 RHEL 操作系统。请参阅"虚拟机管理程序的软件兼容性信息"了解受支持的 RHEL 版本列表。安装期间，请按如下方式配置系统：

    1. 选择默认作为安全策略。

    2. 选择虚拟化主机软件选择。

    3. 验证目标是本地启动磁盘而不是ONTAP Select使用的 RAID LUN。

    4. 启动系统后，验证主机管理接口是否已启动。

      备注 您可以在 /etc/sysconfig/network-scripts 下编辑正确的网络配置文件，然后使用以下命令启动接口 `ifup`命令。

  2. 安装ONTAP Select所需的附加软件包。

    ONTAP Select需要几个额外的软件包。软件包的具体列表因您使用的 Linux 版本而异。首先，请验证 yum 存储库是否在您的服务器上可用。如果不可用，您可以使用 `wget your_repository_location`命令。

    备注 如果您在安装 Linux 服务器时选择了“虚拟化主机”作为软件选择，则某些必需的软件包可能已经安装。您可能需要从源代码安装 openvswitch 软件包，具体说明请参见"Open vSwitch 文档" 。

    有关必要软件包和其他配置要求的更多信息，请参阅"互操作性表工具" 。

  3. 配置存储池。

    ONTAP Select存储池是一个逻辑数据容器，用于抽象底层物理存储。您必须在部署ONTAP Select 的KVM 主机上管理存储池。

步骤 2：创建存储池

在每个ONTAP Select节点上创建至少一个存储池。如果您使用软件 RAID 而不是本地硬件 RAID，则存储磁盘将连接到根聚合和数据聚合的节点。在这种情况下，您仍然必须为系统数据创建一个存储池。

开始之前

验证您是否可以登录到部署ONTAP Select 的主机上的 Linux CLI。

关于此任务

ONTAP Select Deploy 管理实用程序要求将存储池的目标位置指定为 /dev/<pool_name> ， 在哪里 `<pool_name>`是主机上唯一的池名称。

备注 创建存储池时会分配 LUN 的整个容量。
步骤

  1. 显示 Linux 主机上的本地设备并选择将包含存储池的 LUN：

    lsblk

    合适的 LUN 很可能是具有最大存储容量的设备。

  2. 在设备上定义存储池：

    virsh pool-define-as <pool_name> logical --source-dev <device_name> --target=/dev/<pool_name>

    例如：

    virsh pool-define-as select_pool logical --source-dev /dev/sdb --target=/dev/select_pool

  3. 构建存储池：

    virsh pool-build <pool_name>

  4. 启动存储池：

    virsh pool-start <pool_name>

  5. 将存储池配置为在系统启动时自动启动：

    virsh pool-autostart <pool_name>

  6. 验证存储池是否已创建：

    virsh pool-list

步骤 3：（可选）删除存储池

当不再需要存储池时，您可以将其删除。

开始之前

验证您是否可以登录到部署ONTAP Select 的Linux CLI。

关于此任务

ONTAP Select Deploy 管理实用程序要求将存储池的目标位置指定为 /dev/<pool_name> ， 在哪里 `<pool_name>`是主机上唯一的池名称。

步骤

  1. 验证存储池是否已定义：

    virsh pool-list

  2. 销毁存储池：

    virsh pool-destroy <pool_name>

  3. 取消定义非活动存储池的配置：

    virsh pool-undefine <pool_nanme>

  4. 验证存储池是否已从主机中删除：

    virsh pool-list

  5. 验证存储池卷组的所有逻辑卷是否都已被删除。

    1. 显示逻辑卷：

      lvs

    2. 如果池中存在任何逻辑卷，请删除它们：

      lvremove <logical_volume_name>

  6. 验证卷组是否已被删除：

    1. 显示卷组：

      vgs

    2. 如果池中存在卷组，请将其删除：

      vgremove <volume_group_name>

  7. 验证物理卷是否已被删除：

    1. 显示物理卷：

      pvs

    2. 如果池中存在物理卷，则将其删除：

      pvremove <physical_volume_name>

步骤 4：检查ONTAP Select集群配置

您可以将ONTAP Select部署为多节点集群或单节点集群。在许多情况下，多节点集群是首选，因为它具有额外的存储容量和高可用性 (HA) 功能。

下图说明了用于 ESXi 主机的单节点集群和四节点集群的ONTAP Select网络。

单节点集群

下图展示了一个单节点集群。外部网络承载客户端、管理和跨集群复制流量（SnapMirror/ SnapVault）。

显示一个网络的单节点集群

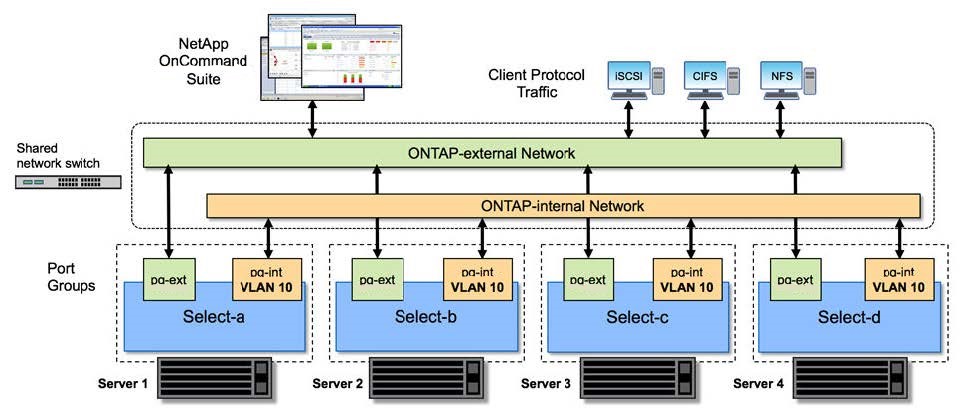

四节点集群

下图展示了一个包含两个网络的四节点集群。内部网络支持节点之间的通信，以支持ONTAP集群网络服务。外部网络承载客户端、管理和跨集群复制流量 (SnapMirror/ SnapVault)。

显示两个网络的四节点集群

四节点集群中的单个节点

下图展示了四节点集群中单个ONTAP Select虚拟机的典型网络配置。其中有两个独立的网络： ONTAP内部网络和ONTAP外部网络。

四节点集群中的单个节点

步骤5：配置Open vSwitch

使用 Open vSwitch 在每个 KVM 主机节点上配置一个软件定义的交换机。

开始之前

验证网络管理器是否已禁用并且本机 Linux 网络服务是否已启用。

关于此任务

ONTAP Select需要两个独立的网络，这两个网络都利用端口绑定为网络提供 HA 功能。

步骤

  1. 验证 Open vSwitch 在主机上是否处于活动状态：

    1. 确定 Open vSwitch 是否正在运行：

      systemctl status openvswitch

    2. 如果 Open vSwitch 未运行，请启动它：

      systemctl start openvswitch

  2. 显示 Open vSwitch 配置：

    ovs-vsctl show

    如果主机上尚未配置 Open vSwitch，则配置将显示为空。

  3. 添加新的 vSwitch 实例：

    ovs-vsctl add-br <bridge_name>

    例如：

    ovs-vsctl add-br ontap-br

  4. 关闭网络接口：

    ifdown <interface_1>
ifdown <interface_2>

  5. 使用链路聚合控制协议 (LACP) 合并链路：

    ovs-vsctl add-bond <internal_network> bond-br <interface_1> <interface_2> bond_mode=balance-slb lacp=active other_config:lacp-time=fast
    备注 如果有多个接口，则仅需要配置结合。

  6. 启动网络接口：

    ifup <interface_1>
ifup <interface_2>
