ONTAP tools 中的扇出保护

贡献者 netapp-jani jani
PDF

在扇出保护场景中，一致性组受到双重保护，在第一个目标ONTAP集群上具有同步关系，在第二个目标ONTAP集群上具有异步关系。创建、编辑和删除SnapMirror主动同步保护工作流维护同步保护。 VMware Live Site Recovery 设备故障转移和重新保护工作流维持异步保护。

备注 SVM 用户不支持扇出。

要设置扇出保护，请将三个站点集群和 SVM 对等连接。

示例

条件

然后

  • 源一致性组位于集群C1和SVM svm1上

  • 第一个目标一致性组位于集群C2和SVM svm2和上

  • 第二个目标一致性组位于集群C3和SVM svm3上

  • 源ONTAP集群上的集群对等将为(C1、C2)和(C1、C3)。

  • 第一个目标ONTAP集群上的集群对等将为(C2、C1)和(C2、C3)和

  • 第二个目标ONTAP集群上的集群对等将为(C3、C1)和(C3、C2)。

  • 源SVM上的SVM对等将为(svm1、svm2)和(svm1、svm3)。

  • 第一个目标SVM上的SVM对等关系将为(svm2、svm1)和(svm2、svm3)和

  • 第二个目标SVM上的SVM对等将为(svm3、svm1)和(svm3、svm2)。

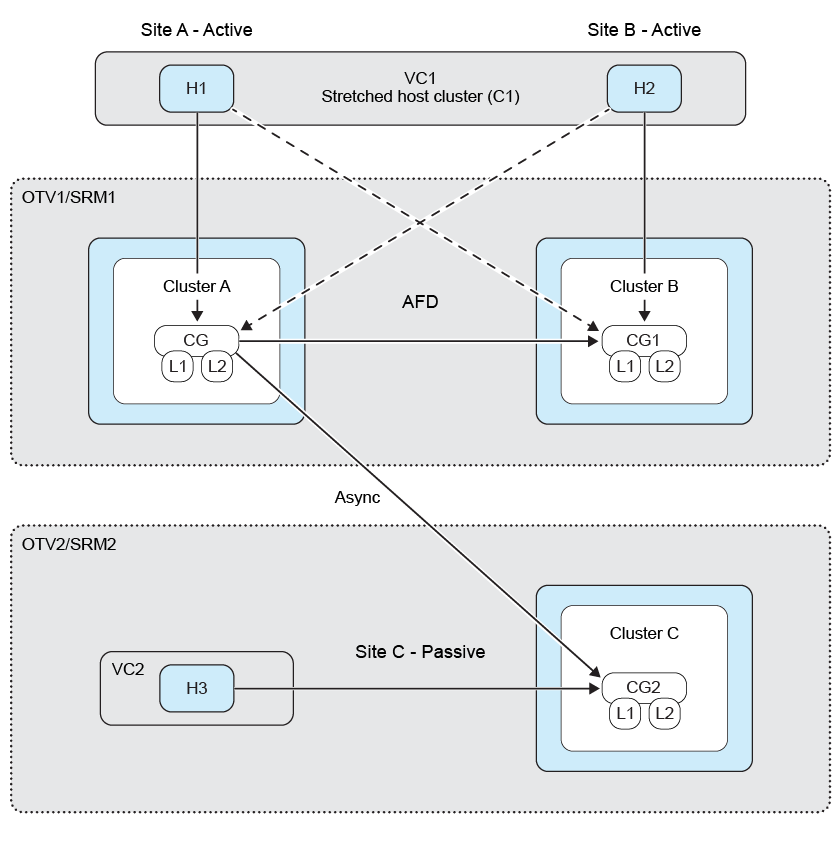

下图显示了扇出保护配置：扇出保护配置 扇出保护关系

步骤

  1. 选择一个新的占位符数据存储区。分阶段保护的占位符数据存储区选择标准是：

    • 请勿将占位数据存储放置在您正在保护的主机群集中。

    • 如果需要在主机群集中包含占位符数据存储区，请在设置 SnapMirror 活动同步保护之前将其添加到 VMware Live Site Recovery 应用装置中。通过此设置，您可以将占位符数据存储区置于保护范围之外。

      有关详细信息，请参阅 "选择占位数据存储库"

  2. 通过以下步骤将数据存储区添加到主机群集保护 "修改受保护的主机集群"。同时添加异步和同步策略类型。
