ONTAP tools 中的扇出保护

贡献者 netapp-revathid
PDF

在扇出保护场景中，一致性组通过第一个目标 ONTAP 集群上的同步关系和第二个目标 ONTAP 集群上的异步关系受到双重保护。创建、编辑和删除 SnapMirror 活动同步保护工作流会维护同步保护。VMware Live Site Recovery 设备故障转移和重新保护工作流会维护异步保护。

备注 SVM 用户不支持扇出。

要设置扇出保护，请对三个站点集群和 SVM 进行对等。

示例：

如果

然后

  • 源一致性组位于集群 c1 和 SVM svm1 上

  • 第一个目标一致性组位于集群 c2 和 SVM svm2 上，

  • 第二个目标一致性组位于集群 c3 和 SVM svm3 上

  • 源 ONTAP 集群对等将为 (C1, C2) 和 (C1, C3)。

  • 第一个目的地 ONTAP 集群上的集群对等将为（C2，C1）和（C2，C3），

  • 第二个目标 ONTAP 集群上的集群对等将为 (C3, C1) 和 (C3, C2)。

  • 源 SVM 上的 SVM 对等将为 (svm1, svm2) 和 (svm1, svm3)。

  • 第一个目标 SVM 上的 SVM 对等将为 (svm2, svm1) 和 (svm2, svm3) 和

  • 第二个目标 SVM 上的 SVM 对等关系将为 (svm3, svm1) 和 (svm3, svm2)。

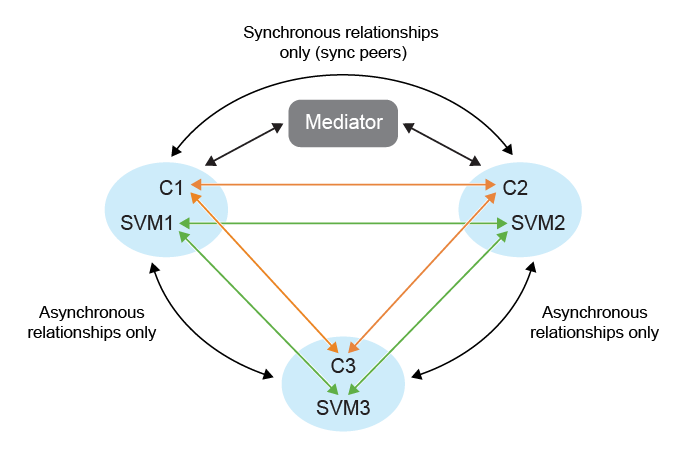

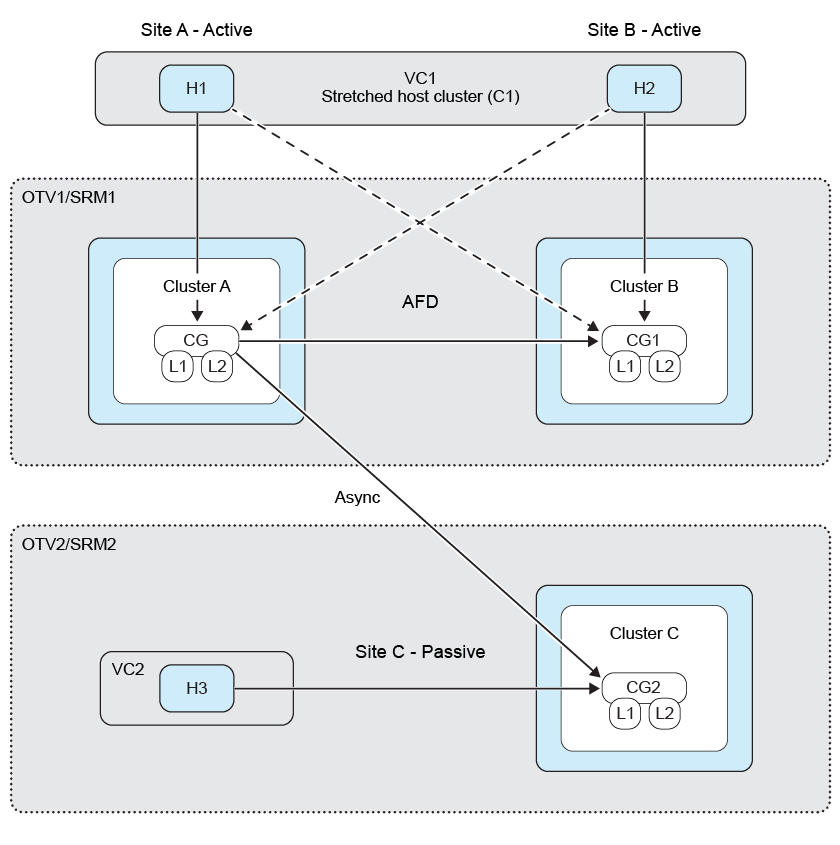

下图显示了扇出保护配置： 扇出保护配置 扇出保护关系

步骤

  1. 选择一个新的占位符数据存储区。分阶段保护的占位符数据存储区选择标准是：

    • 请勿将占位符数据存储放在正在保护的主机群集中。

    • 如果需要在主机群集中包含占位符数据存储区，请在设置 SnapMirror 活动同步保护之前将其添加到 VMware Live Site Recovery 应用装置中。通过此设置，您可以将占位符数据存储区置于保护范围之外。

      有关详细信息，请参见 "选择占位符数据存储区"

  2. 通过以下步骤将数据存储区添加到主机群集保护 "修改受保护的主机集群"。同时添加异步和同步策略类型。
