使用图表和图形

PDF

您可以使用图表和报告来监控StorageGRID系统的状态并解决问题。

备注 网格管理器会随着每个版本的发布而更新，并且可能与本页上的示例屏幕截图不匹配。

图表类型

图表和图形总结了特定StorageGRID指标和属性的值。

网格管理器仪表板包括汇总网格和每个站点可用存储的卡片。

仪表板数据和元数据空间使用情况明细

租户管理器仪表板上的存储使用情况面板显示以下内容：

  • 租户的最大存储桶（S3）或容器（Swift）的列表

  • 表示最大桶或容器相对大小的条形图

  • 已用空间总量，以及（如果设置了配额）剩余空间量和百分比

租户仪表板

此外，可以从“节点”页面和“支持”>“工具*”>“网格拓扑*”页面获取显示StorageGRID指标和属性如何随时间变化的图表。

图表有四种类型：

  • Grafana 图表：显示在节点页面上，Grafana 图表用于绘制 Prometheus 指标随时间变化的值。例如，存储节点的 NODES > Network 选项卡包含网络流量的 Grafana 图表。

    节点页面网络选项卡
    备注 Grafana 图表也包含在预先构建的仪表板中，可从 SUPPORT > Tools > Metrics 页面获取。

  • 折线图：可从“节点”页面和“支持”>“工具”>“网格拓扑”页面获取（选择图表图标图标图表（新）在数据值之后），折线图用于绘制具有单位值（例如 NTP 频率偏移，以 ppm 为单位）的StorageGRID属性的值。值的变化随时间以规则的数据间隔（箱）绘制。

    线图

  • 区域图：可从“节点”页面和“支持”>“工具”>“网格拓扑”页面获取（选择图表图标图标图表（新）在数据值之后），面积图用于绘制体积属性数量，例如对象计数或服务负载值。面积图与折线图类似，但线下方有浅棕色阴影。值的变化随时间以规则的数据间隔（箱）绘制。

    面积图

  • 一些图表用不同类型的图表图标表示图表图标并具有不同的格式：

    图表检测到丢失的物体

  • 状态图：可从 支持 > 工具 > 网格拓扑 页面获取（选择图表图标图标图表（新）在数据值之后，状态图用于绘制表示不同状态的属性值，例如可以处于在线、待机或离线的服务状态。状态图与线图类似，但转换是不连续的；也就是说，值从一个状态值跳转到另一个状态值。

    状态图
相关信息

图表图例

用于绘制图表的线条和颜色具有特定的含义。

示例 含义

屏幕截图显示深绿色线条

报告的属性值使用深绿色线条绘制。

屏幕截图显示了表示数据分箱的阴影

深绿色线条周围的浅绿色阴影表示该时间范围内的实际值有所不同，并且已被“分箱”以便更快地绘图。深色线代表加权平均值。浅绿色范围表示箱内的最大值和最小值。面积图使用浅棕色阴影来表示体积数据。

屏幕截图显示情节线上的空白区域

空白区域（没有绘制数据）表示属性值不可用。背景可以是蓝色、灰色或灰色和蓝色的混合色，具体取决于报告属性的服务的状态。

屏幕截图中淡蓝色阴影表示不确定的值

浅蓝色阴影表示当时部分或全部属性值不确定；由于服务处于未知状态，因此属性未报告值。

屏幕截图显示由于未知值而出现的灰色阴影

灰色阴影表示当时部分或全部属性值未知，因为报告属性的服务在管理上已关闭。

屏幕截图显示了不确定值和未知值的混合

灰色和蓝色阴影的混合表示当时某些属性值不确定（因为服务处于未知状态），而其他属性值未知，因为报告属性的服务在管理上已关闭。

显示图表和图形

节点页面包含您应该定期访问的图表和图形，以监控存储容量和吞吐量等属性。在某些情况下，尤其是在与技术支持合作时，您可以使用*支持* > 工具 > *网格拓扑*页面来访问其他图表。

开始之前

您必须使用"支持的网络浏览器"。

步骤

  1. 选择*NODES*。然后，选择一个节点、一个站点或整个网格。

  2. 选择您想要查看信息的选项卡。

    一些选项卡包含一个或多个 Grafana 图表，用于绘制 Prometheus 指标随时间变化的值。例如，节点的 NODES > Hardware 选项卡包含两个 Grafana 图表。

    节点页面硬件选项卡图表

  3. 或者，将光标放在图表上以查看特定时间点的更详细值。

    节点页面内存使用情况详情

  4. 根据需要，您通常可以显示特定属性或指标的图表。从“节点”页面上的表中，选择图表图标图表图标位于属性名称的右侧。

    备注 并非所有指标和属性都提供图表。

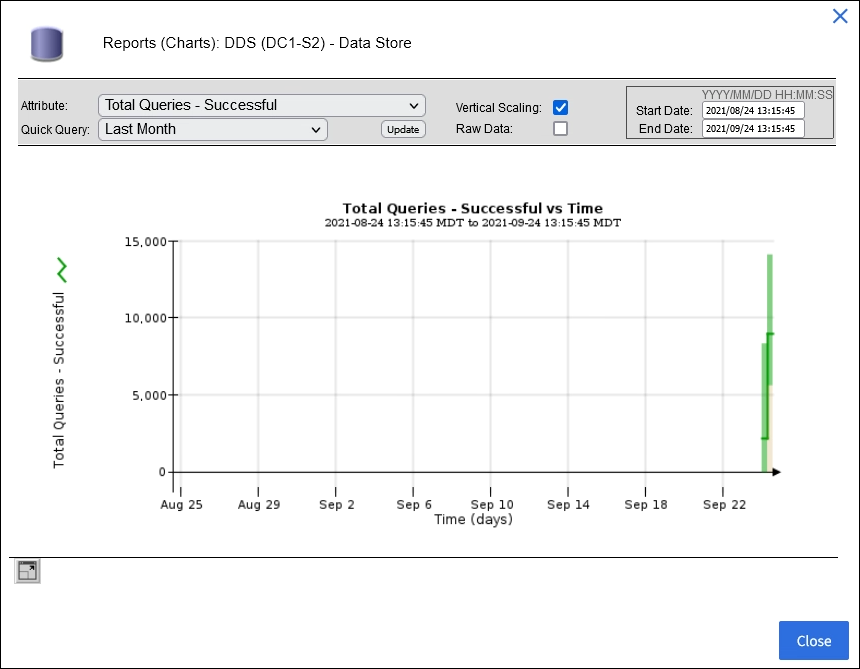

    示例 1：从存储节点的对象选项卡中，您可以选择图表图标图表图标查看存储节点成功的元数据存储查询总数。

    成功的元数据查询
    图表成功的元数据查询

    示例 2：从存储节点的对象选项卡中，您可以选择图表图标图表图标查看 Grafana 随时间检测到的丢失对象的数量图表。

    对象计数表
    图表检测到丢失的物体

  5. 要显示节点页面上未显示的属性的图表，请选择 支持 > 工具 > 网格拓扑。

  6. 选择 grid node > component 或 service > Overview > Main。

    屏幕截图由周围文字描述

  7. 选择图表图标图表图标属性旁边。

    显示自动变为*报告* > *图表*页面。该图表显示过去一天的属性数据。

生成图表

图表以图形方式显示属性数据值。您可以报告数据中心站点、网格节点、组件或服务。

开始之前
步骤

  1. 选择*支持* > 工具 > 网格拓扑。

  2. 选择 grid node > component or service > Reports > Charts。

  3. 从*属性*下拉列表中选择要报告的属性。

  4. 要强制 Y 轴从零开始，请清除 垂直缩放 复选框。

  5. 要以全精度显示值，请选中“原始数据”复选框，或者要将值四舍五入到最多三位小数（例如，对于以百分比报告的属性），请清除“原始数据”复选框。

  6. 从*快速查询*下拉列表中选择要报告的时间段。

    选择自定义查询选项来选择特定的时间范围。

    片刻之后图表就会出现。留出几分钟的时间来统计长时间范围的表格。

  7. 如果您选择了自定义查询，请通过输入*开始日期*和*结束日期*来自定义图表的时间段。

    使用格式 `YYYY/MM/DDHH:MM:SS`当地时间。需要前导零来匹配格式。例如2017/4/6 7:30:00验证失败。正确的格式是：2017/04/06 07:30:00。

  8. 选择*更新*。

    几秒钟后就会生成图表。留出几分钟的时间来统计长时间范围的表格。根据查询设置的时间长度，将显示原始文本报告或汇总文本报告。
