在 StorageGRID 中配置 VLAN 接口

PDF

在管理节点和网关节点上创建虚拟 LAN (VLAN) 接口，并在 HA 组和负载均衡器端点中使用这些接口来隔离和分区流量，以实现安全性、灵活性和性能。HA 组中的选定节点可以使用 VLAN 接口共享多达 10 个虚拟 IP 地址，因此如果某个节点发生故障，另一个节点将接管与虚拟 IP 地址之间的流量。

VLAN 接口注意事项

  • 通过输入 VLAN ID 并在一个或多个节点上选择父接口来创建 VLAN 接口。

  • 必须在交换机上将父接口配置为中继接口。

  • 父接口可以是网格网络 (eth0)、客户端网络 (eth2)，也可以是虚拟机或裸机主机的附加中继接口（例如 ens256）。

  • 对于每个 VLAN 接口，您只能为给定节点选择一个父接口。例如，您不能在同一 Gateway Node 上同时使用网格网络接口和客户端网络接口作为同一 VLAN 的父接口。

  • 如果 VLAN 接口用于管理节点流量（包括与 Grid Manager 和 Tenant Manager 相关的流量），请仅选择管理节点上的接口。

  • 如果VLAN接口用于S3客户端流量，请选择管理节点或网关节点上的接口。

  • 如果需要添加中继接口，请参见以下详细信息：

备注 "Linux"是指 RHEL、Ubuntu 或 Debian 部署。有关受支持版本的列表，请参见 "NetApp 互操作性矩阵工具 (IMT)"。

创建 VLAN 接口

开始之前

  • 您已使用 "支持的 Web 浏览器" 登录到网格管理器。

  • 您有 "root 访问权限"。

  • 中继接口已在网络中配置并连接到 VM 或 Linux 节点。您知道中继接口的名称。

  • 您知道要配置的 VLAN 的 ID。

关于此任务

网络管理员可能已配置一个或多个中继接口和一个或多个 VLAN，以隔离属于不同应用程序或租户的客户端或管理员流量。每个 VLAN 都由数字 ID 或标记标识。例如，您的网络可能使用 VLAN 100 作为 FabricPool 流量，使用 VLAN 200 作为存档应用程序。

您可以使用 Grid Manager 创建 VLAN 接口，允许客户端访问特定 VLAN 上的 StorageGRID。创建 VLAN 接口时，您需要指定 VLAN ID 并在一个或多个节点上选择父（中继）接口。

访问此向导

步骤

  1. 选择*配置* > 网络 > VLAN接口。

  2. 选择 Create。

输入 VLAN 接口的详细信息

步骤

  1. 指定网络中的 VLAN 的 ID。您可以输入介于 1 到 4094 之间的任何值。

    VLAN ID 不必是唯一的。例如，您可以将 VLAN ID 200 用于一个站点的管理员流量，将相同的 VLAN ID 用于另一个站点的客户端流量。您可以在每个站点上创建具有不同父接口集的单独 VLAN 接口。但是，具有相同 ID 的两个 VLAN 接口不能在节点上共享相同的接口。如果指定已使用的 ID，则会显示一条消息。

  2. （可选）输入 VLAN 接口的简短说明。

  3. 选择 Continue。

选择父接口

该表列出了网格中每个站点上所有管理节点和网关节点的可用接口。管理网络 (eth1) 接口不能用作父接口，因此不会显示。

步骤

  1. 选择一个或多个要附加此 VLAN 的父接口。

    例如，您可能希望将 VLAN 连接到网关节点和管理节点的客户端网络 (eth2) 接口。

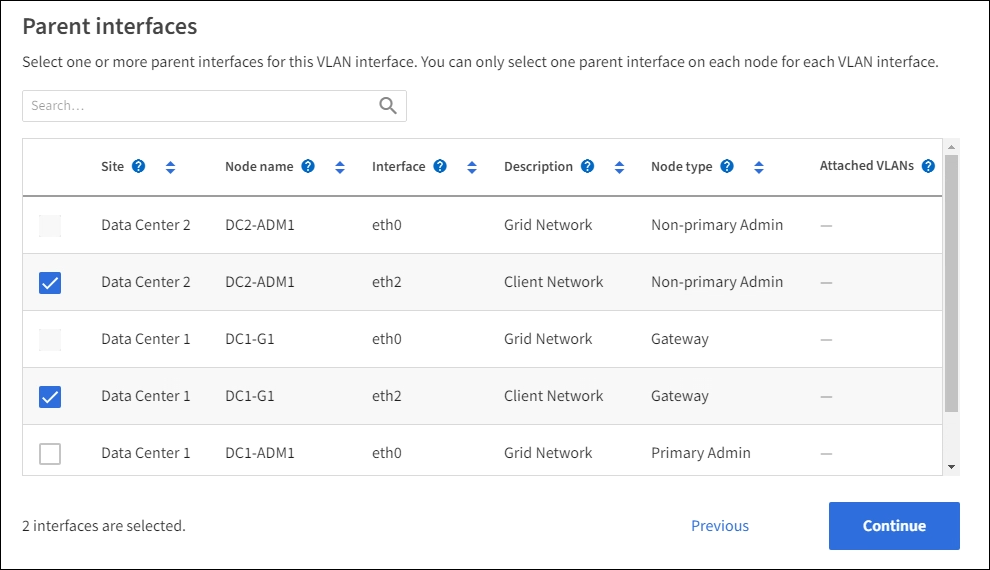

    VLAN创建向导父接口

  2. 选择 Continue。

确认设置

步骤

  1. 查看配置并进行任何更改。

    • 如果需要更改 VLAN ID 或描述，请在页面顶部选择 输入 VLAN 详细信息。

    • 如果需要更改父接口，请在页面顶部选择 Choose parent interfaces，或选择 Previous。

    • 如果需要删除父接口，请选择垃圾桶 垃圾桶图标。

  2. 选择 Save。

  3. 等待最多 5 分钟，新接口将作为选项显示在高可用性组页面上，并列在节点的*网络接口*表中（节点 > 父接口节点 > 网络）。

编辑 VLAN 接口

当您编辑 VLAN 接口时，您可以进行以下类型的更改：

  • 更改 VLAN ID 或说明。

  • 添加或删除父接口。

例如，如果您计划停用关联的节点，您可能希望从 VLAN 接口中删除父接口。

请注意以下事项：

  • 如果 VLAN 接口用于 HA 组，则无法更改 VLAN ID。

  • 如果父接口用于 HA 组，则无法删除该父接口。

    例如，假设 VLAN 200 连接到节点 A 和 B 上的父接口。如果 HA 组使用节点 A 的 VLAN 200 接口和节点 B 的 eth2 接口，则可以删除节点 B 未使用的父接口，但不能删除节点 A 正在使用的父接口。

步骤

  1. 选择*配置* > 网络 > VLAN接口。

  2. 选中要编辑的 VLAN 接口的复选框。然后，选择 操作 > 编辑。

  3. （可选）更新 VLAN ID 或说明。然后，选择*继续*。

    如果 VLAN 用于 HA 组，则无法更新 VLAN ID。

  4. （可选）选中或清除复选框以添加父接口或删除未使用的接口。然后，选择 Continue。

  5. 查看配置并进行任何更改。

  6. 选择 Save。

删除 VLAN 接口

您可以删除一个或多个 VLAN 接口。

如果 VLAN 接口当前在 HA 组中使用，则无法删除该接口。必须先从 HA 组中删除 VLAN 接口，然后才能将其删除。

为避免客户流量中断，请考虑采取以下措施之一：

  • 请先在 HA 组中添加一个新 VLAN 接口，然后再删除此 VLAN 接口。

  • 创建不使用此 VLAN 接口的新 HA 组。

  • 如果要删除的 VLAN 接口当前是活动接口，请编辑 HA 组。将要删除的 VLAN 接口移动到优先级列表的底部。等待在新的主接口上建立通信，然后从 HA 组中删除旧接口。最后，删除该节点上的 VLAN 接口。

步骤

  1. 选择*配置* > 网络 > VLAN接口。

  2. 选中要删除的每个 VLAN 接口的复选框。然后，选择 Actions > Delete。

  3. 选择*是*以确认您的选择。

    您选择的所有 VLAN 接口均已删除。VLAN 接口页面上将显示绿色成功横幅。
