硬件选项卡显示每个节点的 CPU 使用率和内存使用率，以及有关设备的其他硬件信息。
|
网格管理器随每个版本更新，可能与此页面上的示例屏幕截图不匹配。 |
将显示所有节点的硬件选项卡。
要显示不同的时间间隔，请选择图表或图形上方的一个控件。您可以显示间隔为 1 小时、1 天、1 周或 1 个月的可用信息。您还可以设置自定义间隔，以便指定日期和时间范围。

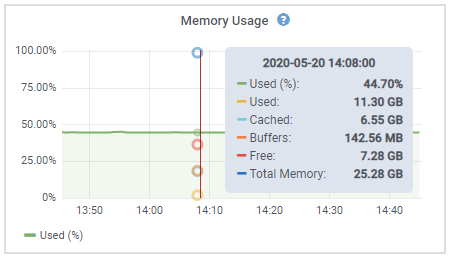

要查看 CPU 利用率和内存使用率的详细信息，请将光标放置在每个图形上。
如果节点是设备节点，则此选项卡还包括有关设备硬件的详细信息的部分。
查看有关设备存储节点的信息
节点页面列出有关每个设备存储节点的服务健康状况以及所有计算、磁盘设备和网络资源的信息。您还可以查看内存、存储硬件、控制器固件版本、网络资源、网络接口、网络地址以及接收和传输数据。
-
从节点页面中，选择一个设备存储节点。
-
选择*概述*。
"概述"选项卡的"节点信息"部分显示节点的摘要信息，例如节点的名称、类型、ID 和连接状态。IP 地址列表包括每个地址的接口名称，如下所示：
-
eth：网格网络、管理网络或客户端网络。
-
hic：设备上的物理 10、25 或 100 GbE 端口之一。这些端口可以绑定在一起并连接到 StorageGRID 网格网络（eth0）和客户端网络（eth2）。
-
mtc：设备上的物理 1 GbE 端口之一。一个或多个 mtc 接口绑定在一起，形成 StorageGRID 管理网络接口 (eth1)。您可以让其他 mtc 接口可供数据中心技术人员用于临时本地连接。
"概述"选项卡的"警报"部分显示该节点的所有活动警报。
-
-
选择*硬件*以查看有关设备的详细信息。
-

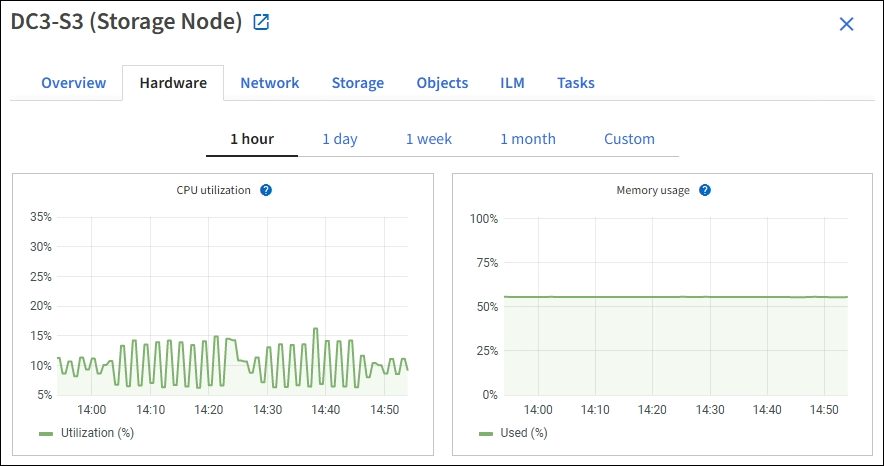

查看 CPU 利用率和内存图表，以确定一段时间内 CPU 和内存利用率的百分比。要显示不同的时间间隔，请选择图表或图形上方的一个控件。您可以显示间隔为 1 小时、1 天、1 周或 1 个月的可用信息。您还可以设置自定义间隔，以指定日期和时间范围。
-

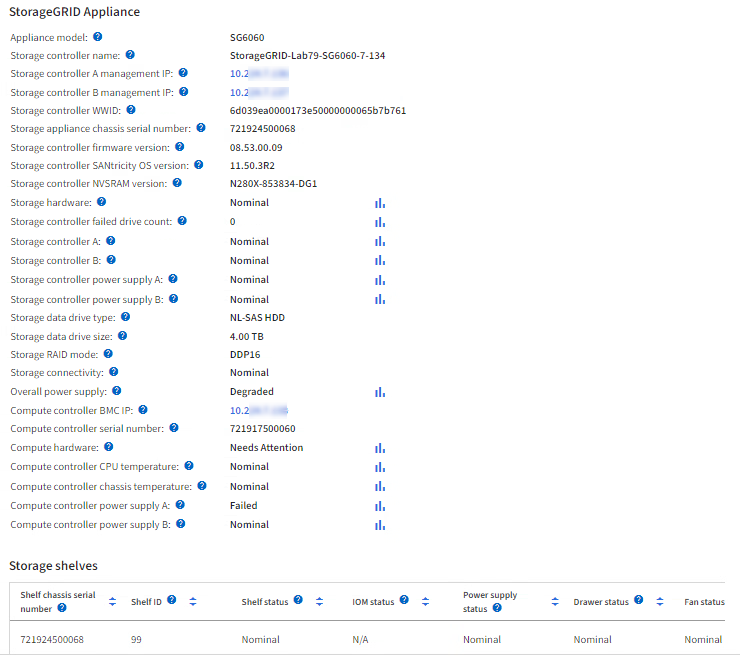

向下滚动以查看设备的组件表。此表包含设备的型号名称、控制器名称、序列号和 IP 地址以及每个组件的状态等信息。
某些字段（例如计算控制器 BMC IP 和计算硬件）仅适用于具有该功能的设备。 存储架的组件以及扩展架（如果它们是安装的一部分）显示在设备表下方的单独表格中。
Appliance 表中的字段 问题描述 设备型号
SANtricity OS 中显示的此 StorageGRID 设备的型号。
存储控制器名称
此 StorageGRID 设备在 SANtricity 操作系统中显示的名称。
存储控制器 A 管理 IP
存储控制器 A 上管理端口 1 的 IP 地址。您可以使用此 IP 访问 SANtricity 操作系统以解决存储问题。
存储控制器 B 管理 IP
存储控制器 B 上管理端口 1 的 IP 地址。您可以使用此 IP 访问 SANtricity 操作系统以解决存储问题。
某些设备型号没有存储控制器 B。
存储控制器 WWID
SANtricity 操作系统中显示的存储控制器的全球标识符。
存储设备机箱序列号
设备的机箱序列号。
存储控制器固件版本
此设备的存储控制器上的固件版本。
存储控制器 SANtricity 操作系统版本
存储控制器 A 的 SANtricity 操作系统版本。
存储控制器 NVSRAM 版本
存储控制器的 NVSRAM 版本，由 SANtricity System Manager 报告。
对于 SG6060 和 SG6160，如果两个控制器之间存在 NVSRAM 版本不匹配，则显示控制器 A 的版本。如果控制器 A 未安装或未运行，则显示控制器 B 的版本。
存储硬件
存储控制器硬件的整体状态。如果 SANtricity System Manager 报告存储硬件的需要注意状态，StorageGRID 系统也会报告此值。
如果状态为"需要注意"，请先使用 SANtricity 操作系统检查存储控制器。然后，确保不存在适用于计算控制器的其他警报。
存储控制器故障驱动器计数
非最优状态的驱动器数量。
存储控制器 A
存储控制器 A 的状态。
存储控制器 B
存储控制器 B 的状态。某些设备型号没有存储控制器 B。
存储控制器电源 A
存储控制器电源A的状态。
存储控制器电源B
存储控制器的电源 B 状态。
存储数据驱动器类型
设备中的驱动器类型，例如 HDD（硬盘驱动器）或 SSD（固态驱动器）。
存储数据驱动器大小
存储 RAID 模式
为设备配置的 RAID 模式。
存储连接
存储连接状态。
整体电源
设备所有电源的状态。
计算控制器 BMC IP
计算控制器中基板管理控制器（BMC）端口的 IP 地址。您可以使用此 IP 连接到 BMC 接口，以监控和诊断设备硬件。
此字段不会为不包含 BMC 的设备型号显示。
计算控制器序列号
计算控制器的序列号。
计算硬件
计算控制器硬件的状态。对于没有单独计算硬件和存储硬件的设备型号，不会显示此字段。
计算控制器 CPU 温度
计算控制器 CPU 的温度状态。
计算控制器机箱温度
计算控制器的温度状态。
+
存储货架表中的列 问题描述 磁盘架机箱序列号
存储货架底盘的序列号。
磁盘架 ID
存储货架的数字标识符。
-
99：存储控制器磁盘架
-
0：第一个扩展架
-
1：第二个扩展架
注意： 扩展架仅适用于 SG6060 和 SG6160。
磁盘架状态
存储架的整体状态。
IOM 状态
任何扩展架中输入/输出模块 (IOM) 的状态。如果这不是扩展架，则不适用。
电源状态
存储架电源的整体状态。
抽屉状态
存储架中抽屉的状态。如果架子不包含抽屉，则不适用。
风扇状态
存储架中冷却风扇的整体状态。
驱动器插槽
存储盘架中的驱动器插槽总数。
数据驱动器
用于数据存储的存储盘架中的驱动器数。
存储架中一个数据驱动器的有效大小。
缓存驱动器
存储盘架中用作缓存的驱动器数。
缓存驱动器大小
存储盘架中最小缓存驱动器的大小。通常，缓存驱动器的大小都相同。
配置状态
存储盘架的配置状态。
-
确认所有状态均为"Nominal"。
如果状态不是"Nominal"，请查看当前的任何警报。您还可以使用 SANtricity System Manager 了解有关这些硬件值的更多信息。请参阅安装和维护设备的说明。
-
-
选择*网络*可查看每个网络的信息。
"网络流量"图表可提供整体网络流量的摘要。
-

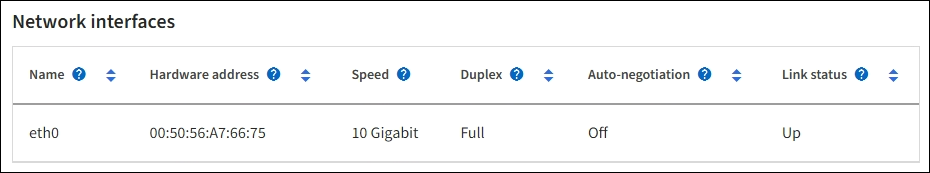

请查看"网络接口"部分。
使用下表以及网络接口表中*速度*列的值，确定设备上的 10/25-GbE 网络端口是否配置为使用主动/备份模式或 LACP 模式。
表中显示的值假设使用了全部四个链路。 链路模式 绑定模式 单个 HIC 链路速度（hic1、hic2、hic3、hic4） 预期网格/客户端网络速度（eth0，eth2） 聚合
LACP
25
100
固定
LACP
25
50
固定
主动/备份
25
25
聚合
LACP
10
40
固定
LACP
10
20
固定
主动/备份
10
10
有关配置 10/25-GbE 端口的详细信息，请参见 "配置网络链接"。
-

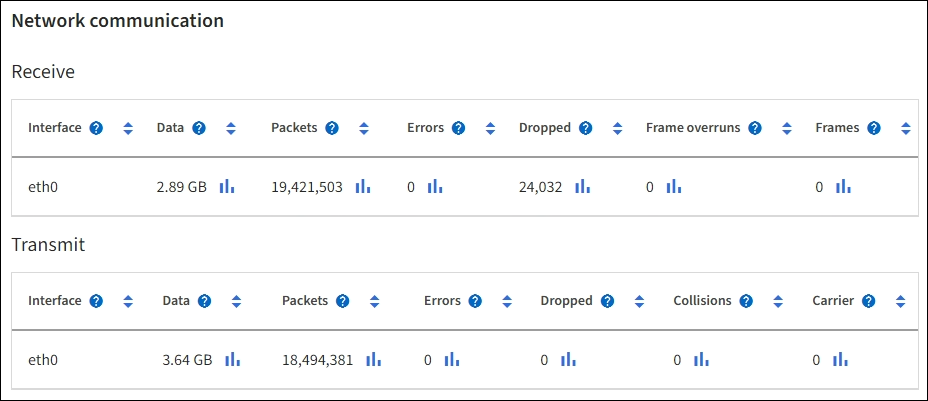

请查看"网络通信"部分。
接收和传输表显示通过每个网络接收和发送的字节数和数据包数，以及其他接收和传输指标。
-
-
选择*存储*可查看显示对象数据和对象元数据随时间使用的存储百分比的图表，以及有关磁盘设备、卷和对象存储的信息。
-
向下滚动以查看每个卷和对象存储的可用存储量。
每个磁盘的全球名称与在 SANtricity 操作系统（连接到设备存储控制器的管理软件）中查看标准卷属性时显示的卷全球标识符 (WWID) 相匹配。
为了帮助您解释与卷挂载点相关的磁盘读写统计信息，磁盘设备表的 名称 列中显示的名称的第一部分（即 sdc、sdd、sde 等）与卷表的 设备 列中显示的值匹配。
-
查看有关设备管理节点和网关节点的信息
节点页面列出有关用作管理节点或网关节点的每个服务设备的服务运行状况以及所有计算、磁盘设备和网络资源的信息。您还可以查看内存、存储硬件、网络资源、网络接口、网络地址以及接收和传输数据。
-
从节点页面中，选择一个设备管理节点或设备网关节点。
-
选择*概述*。

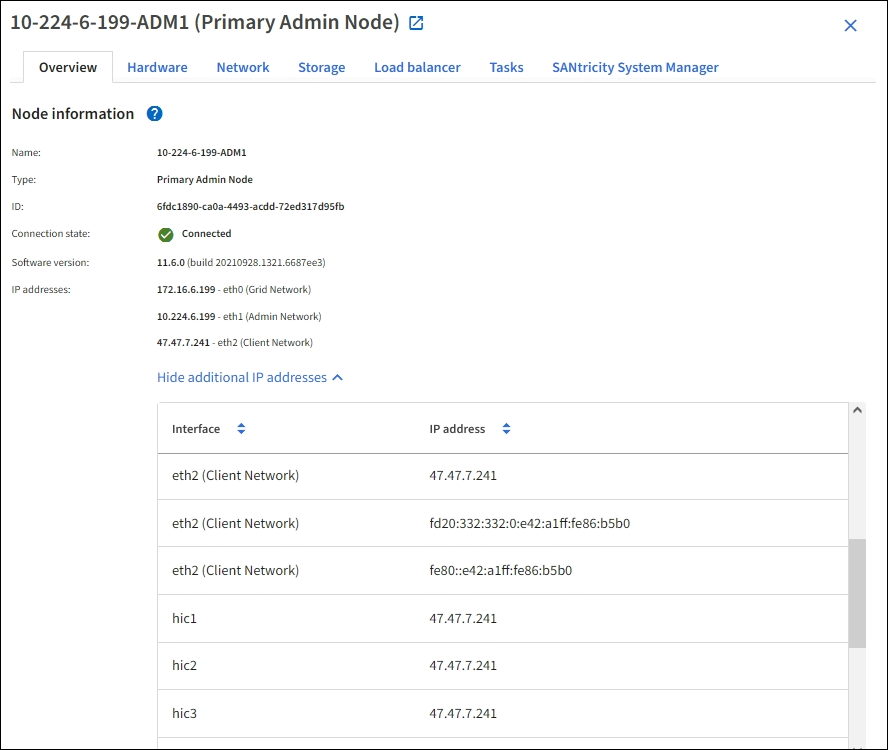

"概述"选项卡的"节点信息"部分显示节点的摘要信息，例如节点的名称、类型、ID 和连接状态。IP 地址列表包括每个地址的接口名称，如下所示：
-
adllb 和 adlli：显示管理网络接口是否使用活动/备份绑定
-
eth：网格网络、管理网络或客户端网络。
-
hic：设备上的物理 10、25 或 100 GbE 端口之一。这些端口可以绑定在一起并连接到 StorageGRID 网格网络（eth0）和客户端网络（eth2）。
-
mtc：设备上的物理 1-GbE 端口之一。一个或多个 mtc 接口绑定在一起，形成管理网络接口 (eth1)。您可以让其他 mtc 接口可用于数据中心技术人员的临时本地连接。
"概述"选项卡的"警报"部分显示该节点的所有活动警报。
-
-
选择*硬件*以查看有关设备的详细信息。
-

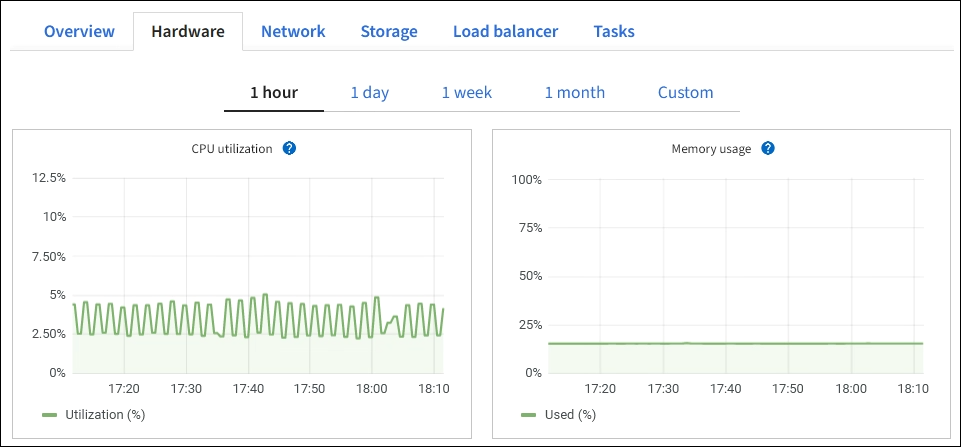

查看 CPU 利用率和内存图表，以确定一段时间内 CPU 和内存利用率的百分比。要显示不同的时间间隔，请选择图表或图形上方的一个控件。您可以显示间隔为 1 小时、1 天、1 周或 1 个月的可用信息。您还可以设置自定义间隔，以指定日期和时间范围。
-

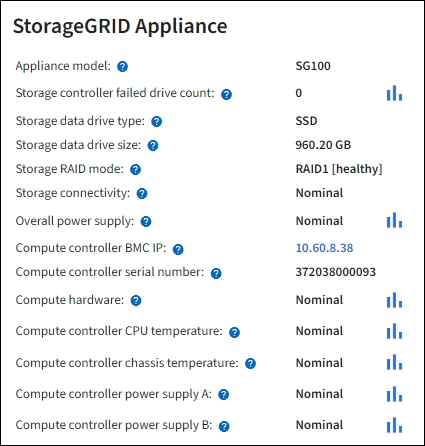

向下滚动以查看设备的组件表。此表包含型号名称、序列号、控制器固件版本以及每个组件的状态等信息。
Appliance 表中的字段 问题描述 设备型号
此 StorageGRID 设备的型号。
存储控制器故障驱动器计数
非最优状态的驱动器数量。
存储数据驱动器类型
设备中的驱动器类型，例如 HDD（硬盘驱动器）或 SSD（固态驱动器）。
存储数据驱动器大小
一个数据驱动器的有效大小。
存储 RAID 模式
设备的 RAID 模式。
整体电源
设备中所有电源的状态。
计算控制器 BMC IP
计算控制器中基板管理控制器（BMC）端口的 IP 地址。您可以使用此 IP 连接到 BMC 接口，以监控和诊断设备硬件。
此字段不会为不包含 BMC 的设备型号显示。
计算控制器序列号
计算控制器的序列号。
计算硬件
此计算控制器硬件的状态。
计算控制器 CPU 温度
计算控制器 CPU 的温度状态。
计算控制器机箱温度
计算控制器的温度状态。
-
确认所有状态均为"Nominal"。
如果状态不为"Nominal"，请查看当前的任何警报。
-
-
选择*网络*可查看每个网络的信息。
"网络流量"图表可提供整体网络流量的摘要。
-

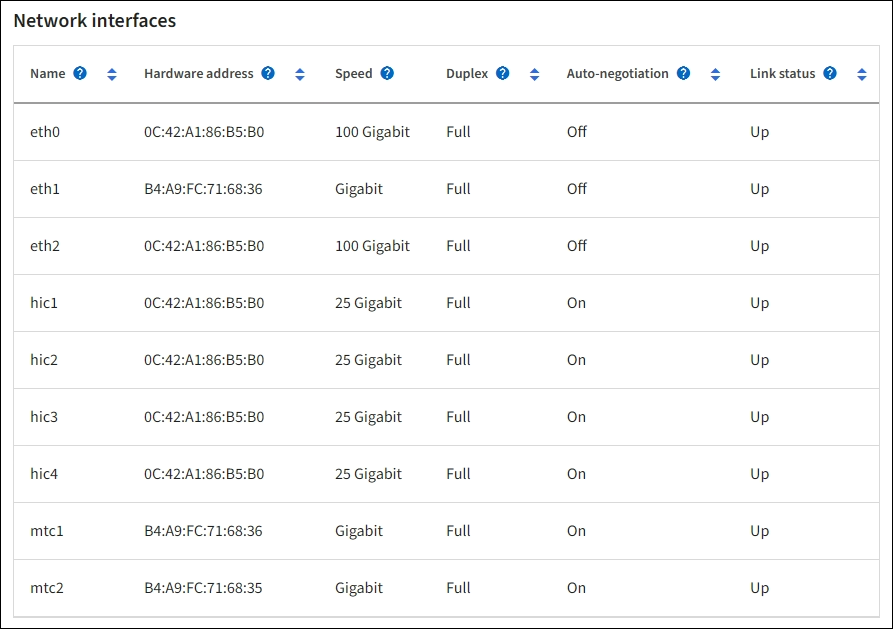

请查看"网络接口"部分。
使用下表以及网络接口表中 Speed 列中的值，确定设备上的四个 40/100-GbE 网络端口是否配置为使用主动/备份模式或 LACP 模式。
表中显示的值假设使用了全部四个链路。 链路模式 绑定模式 单个 HIC 链路速度（hic1、hic2、hic3、hic4） 预期网格/客户端网络速度（eth0, eth2） 聚合
LACP
100
400
固定
LACP
100
200
固定
主动/备份
100
100
聚合
LACP
40
160
固定
LACP
40
80
固定
主动/备份
40
40
-
请查看"网络通信"部分。
接收和传输表显示通过每个网络接收和发送的字节数和数据包数，以及其他接收和传输指标。
-
-

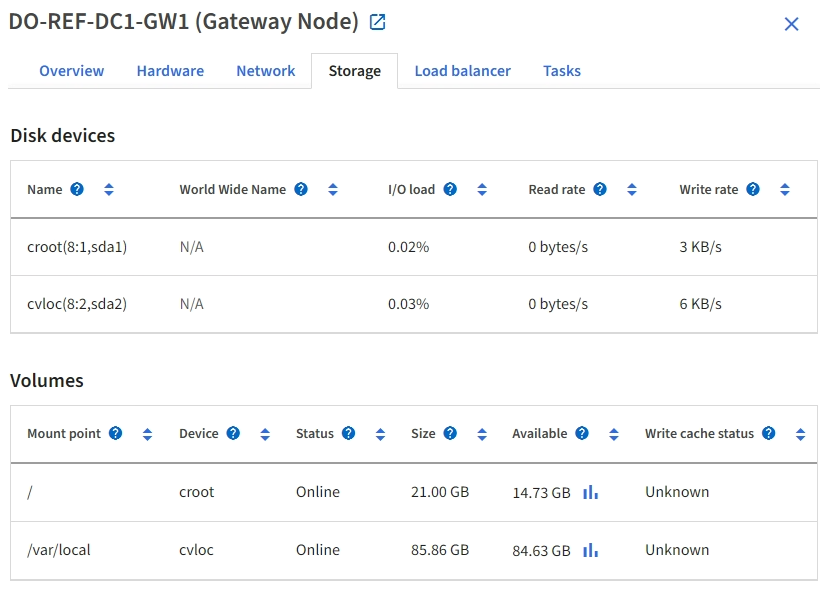

选择*存储*以查看有关服务设备上磁盘设备和卷的信息。
