查看状态指示灯和代码

贡献者
PDF

设备和控制器包括一些指示灯、可帮助您确定设备组件的状态。

SG100和SG1000

此设备包含一些指示灯、可帮助您确定设备控制器和两个SSD的状态：

请使用此信息提供帮助 "对SG100和SG1000硬件安装进行故障排除"。

设备指示灯和按钮

下图显示了SG100和SG1000上的状态指示灯和按钮。

正面指示灯— SG1000
Callout 显示 State

1.

电源按钮

  • 蓝色：设备已启动。

  • off ：设备已关闭。

2.

重置按钮

使用此按钮可对控制器执行硬重置。

3.

识别按钮

此按钮可以设置为闪烁，打开（稳定）或关闭。

  • 蓝色，闪烁：表示机柜或机架中的设备。

  • 蓝色，实心：表示机柜或机架中的设备。

  • off ：无法在机柜或机架中直观地识别设备。

4.

警报 LED

  • 琥珀色，稳定亮起：发生错误。

    *注：*要查看启动和错误代码， "访问BMC界面"。

  • off ：不存在任何错误。
常规启动代码

在启动期间或设备硬重置后，将发生以下情况：

  1. 基板管理控制器（ BMC ）会记录启动顺序的代码，包括发生的任何错误。

  2. 电源按钮将亮起。

  3. 如果在启动期间发生任何错误，警报 LED 将亮起。

    要查看启动和错误代码、 "访问BMC界面"。

SSD 指示灯

下图显示了SG100和SG1000上的SSD指示灯。

SSD 指示灯
LED 显示 State

1.

驱动器状态 / 故障

  • 蓝色（实心）：驱动器已联机

  • 琥珀色(稳定亮起)：驱动器出现故障

  • 琥珀色(闪烁)：驱动器定位器指示灯亮起

  • off ：插槽为空

2.

驱动器处于活动状态

蓝色（闪烁）：正在访问驱动器
SG110和SG1100

此设备包含一些指示灯、可帮助您确定设备控制器和SSD的状态：

请使用此信息提供帮助 "对SG110和SG1100硬件安装进行故障排除"。

设备指示灯和按钮

下图显示了SG110和SG1100设备上的指示灯和按钮。

前部指示灯- SG110和SG1100
Callout 显示 State

1.

电源按钮

  • 蓝色：设备已启动。

  • off ：设备已关闭。

2.

重置按钮

使用此按钮可对控制器执行硬重置。

3.

识别按钮

使用BMC、可以将此按钮设置为闪烁、亮起(稳定亮起)或熄灭。

  • 蓝色，闪烁：表示机柜或机架中的设备。

  • 蓝色，实心：表示机柜或机架中的设备。

  • off ：无法在机柜或机架中直观地识别设备。

4.

状态LED

  • 琥珀色，稳定亮起：发生错误。

    *注：*要查看启动和错误代码， "访问BMC界面"。

  • off ：不存在任何错误。

5.

。

SG110和SG1100设备不使用此指示灯、并且此指示灯将保持熄灭状态。
常规启动代码

在启动期间或设备硬重置后，将发生以下情况：

  1. 基板管理控制器（ BMC ）会记录启动顺序的代码，包括发生的任何错误。

  2. 电源按钮将亮起。

  3. 如果在启动期间发生任何错误，警报 LED 将亮起。

    要查看启动和错误代码、 "访问BMC界面"。

SSD 指示灯

下图显示了SG110和SG1100设备上的SSD指示灯。

SSD 指示灯
LED 显示 State

1.

驱动器状态 / 故障

  • 蓝色（实心）：驱动器已联机

  • 琥珀色(稳定亮起)：驱动器出现故障

  • off ：插槽为空

2.

驱动器处于活动状态

蓝色（闪烁）：正在访问驱动器
SG5700

设备控制器包括一些指示灯、可帮助您确定设备控制器的状态：

请使用此信息提供帮助 "对SG5700硬件安装进行故障排除"。

SG5700启动状态代码

设备启动时，每个控制器上的七段显示状态和错误代码。

E2800 控制器和 E5700SG 控制器显示不同的状态和错误代码。

要了解这些代码的含义，请参见以下资源：

控制器 参考

E2800 控制器

_E5700 和 E2800 系统监控指南 _

*注：*所列的E系列E5700控制器代码不适用于设备中的E5700SG控制器。

E5700SG 控制器

" s5700SG 控制器上的状态指示符 "
步骤

  1. 在启动期间，通过查看七段显示器上显示的代码来监控进度。

    • E2800控制器上的七段显示重复顺序为*操作系统*、* SD 、 *blank 以指示它正在执行每日开始处理。

    • E5700SG 控制器上的七段显示屏显示一系列代码，以 * AA* 和 * FF* 结尾。

  2. 控制器启动后，确认七段显示内容如下：

    控制器启动后，将显示七段。
    控制器 七段式显示

    E2800 控制器

    显示 99 ，这是 E 系列控制器架的默认 ID 。

    E5700SG 控制器

    显示了 * 何 * ，后跟两个数字的重复序列。

    HO -- IP address for Admin Network -- IP address for Grid Network HO

    在此序列中，第一组数字是为控制器的管理端口 1 分配的 DHCP IP 地址。此地址用于将控制器连接到 StorageGRID 的管理网络。第二组数字是 DHCP 分配的 IP 地址，用于将设备连接到用于 StorageGRID 的网格网络。

    • 注： * 如果无法使用 DHCP 分配 IP 地址，则会显示 0.0.0.0 。

  3. 如果显示的七段显示其他值，请参见 "排除硬件安装故障(SG6000或SG5700)" 并确认您已正确完成安装步骤。如果无法解决此问题，请联系技术支持。

E5700SG 控制器上的状态指示灯

在设备启动和硬件初始化期间， E5700SG 控制器上的七段显示屏和 LED 会显示状态和错误代码。您可以使用这些显示来确定状态并对错误进行故障排除。

启动 StorageGRID 设备安装程序后，您应定期查看 E5700SG 控制器上的状态指示灯。

下图显示了E5700SG控制器上的状态指示灯。

E5700SG 控制器上的状态指示灯
Callout 显示 Description

1.

警示 LED

琥珀色：控制器出现故障，需要操作员注意，或者未找到安装脚本。

off ：控制器运行正常。

2.

七段式显示

显示诊断代码

通过七段显示序列，您可以了解设备的错误和运行状态。

3.

扩展端口警示 LED

琥珀色：这些 LED 始终为琥珀色（未建立链路），因为设备不使用扩展端口。

4.

主机端口链路状态 LED

绿色：链路已启动。

off ：链路已关闭。

5.

以太网链路状态 LED

绿色：已建立链路。

off ：未建立任何链路。

6.

以太网活动 LED

绿色：管理端口与其连接的设备（例如以太网交换机）之间的链路已启动。

off ：控制器与连接的设备之间没有链路。

呈绿色闪烁：存在以太网活动。
常规启动代码

在启动期间或设备硬重置后，将发生以下情况：

  1. E5700SG 控制器上的七段显示显示了一个常规代码序列，这些代码不是特定于控制器的。常规序列以代码 AA 和 FF 结尾。

  2. 此时将显示特定于 E5700SG 控制器的启动代码。

E5700SG 控制器启动代码

在设备正常启动期间， E5700SG 控制器上的七段显示屏将按所列顺序显示以下代码：

代码 表示

您好

主启动脚本已启动。

p

系统正在检查是否需要更新 FPGA 。

HP

系统正在检查 10/225-GbE 控制器固件是否需要更新。

RB

应用固件更新后，系统正在重新启动。

FP

硬件子系统固件更新检查已完成。控制器间通信服务正在启动。

他

系统正在等待与 E2800 控制器建立连接并与 SANtricity 操作系统同步。

  • 注： * 如果此启动操作步骤 在此阶段未进行，请检查两个控制器之间的连接。

HC

系统正在检查现有 StorageGRID 安装数据。

好的

StorageGRID 设备安装程序正在运行。

HA

StorageGRID 正在运行。
E5700SG 控制器错误代码

这些代码表示设备启动时 E5700SG 控制器上可能显示的错误情况。如果发生特定的低级硬件错误，则会显示其他两位十六进制代码。如果其中任何一个代码持续一两秒以上，或者您无法通过执行规定的故障排除过程之一来解决此错误，请联系技术支持。

代码 表示

22.

在任何启动设备上均未找到主启动记录。

23

内部闪存磁盘未连接。

2A ， 2B

总线卡滞，无法读取 DIMM SPD 数据。

40

DIMM 无效。

41.

DIMM 无效。

42

内存测试失败。

51

SPD 读取失败。

92 到 96

PCI 总线初始化。

A0 到 A3

SATA 驱动器初始化。

AB

备用启动代码。

AE

正在启动操作系统。

EA

DDR4 训练失败。

E8.

未安装内存。

欧盟

未找到安装脚本。

EP

安装 E2800 控制器或与 E2800 控制器通信失败。
相关信息
SGs了

设备控制器包括一些指示灯、可帮助您确定设备控制器的状态。请使用此信息提供帮助 "对SGs太 网硬件安装进行故障排除"。

SG可能性

启动StorageGRID设备安装程序后、您应定期查看SGJet控制器上的状态指示灯。

下图显示了SGShow笔 控制器上的状态指示灯。

SG可能性
Callout 显示 Description

1.

警示 LED

琥珀色：控制器出现故障，需要操作员注意，或者未找到安装脚本。

off ：控制器运行正常。

2.

扩展端口警示 LED

琥珀色：这些 LED 始终为琥珀色（未建立链路），因为设备不使用扩展端口。

3.

主机端口链路状态 LED

绿色：链路已启动。

off ：链路已关闭。

4.

以太网链路状态 LED

绿色：已建立链路。

off ：未建立任何链路。

5.

以太网活动 LED

绿色：管理端口与其连接的设备（例如以太网交换机）之间的链路已启动。

off ：控制器与连接的设备之间没有链路。

呈绿色闪烁：存在以太网活动。
相关信息
SG6000

SG6000设备控制器包括一些指示灯、可帮助您确定设备控制器的状态：

请使用此信息提供帮助 "对SG6000安装进行故障排除"。

SG6000-CN控制器上的状态指示灯和按钮

SG6000-CN 控制器包含一些指示灯，可帮助您确定控制器的状态，其中包括以下指示灯和按钮。

下图显示了SG6000-CN控制器上的状态指示灯和按钮。

正面指示灯— SG6000-CN
Callout 显示 Description

1.

电源按钮

  • 蓝色：控制器已启动。

  • off ：控制器已关闭。

2.

重置按钮

无指示符 _

使用此按钮可对控制器执行硬重置。

3.

识别按钮

  • 闪烁或稳定蓝色：标识机柜或机架中的控制器。

  • off ：无法在机柜或机架中直观地识别控制器。

此按钮可以设置为闪烁，打开（稳定）或关闭。

4.

警报 LED

  • 琥珀色：发生错误。

    *注：*要查看启动和错误代码， "访问BMC界面"。

  • off ：不存在任何错误。
常规启动代码

在启动期间或在对 SG6000-CN 控制器进行硬重置后，将发生以下情况：

  1. 基板管理控制器（ BMC ）会记录启动顺序的代码，包括发生的任何错误。

  2. 电源按钮将亮起。

  3. 如果在启动期间发生任何错误，警报 LED 将亮起。

    要查看启动和错误代码、 "访问BMC界面"。

SG6000存储控制器的启动状态代码

每个存储控制器都有一个七段显示器，可在控制器启动时提供状态代码。E2800 控制器和 EF570 控制器的状态代码相同。

有关这些代码的说明，请参见适用于您的存储控制器类型的 E 系列系统监控信息。

步骤

  1. 在启动期间，通过查看每个存储控制器的七段显示器上显示的代码来监控进度。

    每个存储控制器上的七段显示重复顺序为*操作系统*、* SD 、 *blank 指示控制器正在执行每日开始处理。

  2. 控制器启动后，确认每个存储控制器显示 99 ，这是 E 系列控制器架的默认 ID 。

    确保此值显示在两个存储控制器上，如本示例 E2800 控制器所示。

    E2800 的七段显示代码

  3. 如果一个或两个控制器显示其他值，请参见 "排除硬件安装故障(SG6000或SG5700)" 并确认您已正确完成安装步骤。如果无法解决此问题，请联系技术支持。

相关信息
SG6100

此设备包含一些指示灯、可帮助您确定设备控制器和SSD的状态：

请使用此信息提供帮助 "对SG6100硬件安装进行故障排除"。

设备指示灯和按钮

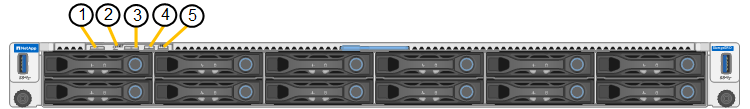

下图显示了SG6100设备上的指示灯和按钮。

前指示灯- SGF6112
Callout 显示 State

1.

电源按钮

  • 蓝色：设备已启动。

  • off ：设备已关闭。

2.

重置按钮

使用此按钮可对控制器执行硬重置。

3.

识别按钮

使用BMC、可以将此按钮设置为闪烁、亮起(稳定亮起)或熄灭。

  • 蓝色，闪烁：表示机柜或机架中的设备。

  • 蓝色，实心：表示机柜或机架中的设备。

  • off ：无法在机柜或机架中直观地识别设备。

4.

状态LED

  • 琥珀色，稳定亮起：发生错误。

    *注：*要查看启动和错误代码， "访问BMC界面"。

  • off ：不存在任何错误。

5.

。

SG6100设备不使用此指示灯、并且此指示灯保持熄灭状态。
常规启动代码

在启动期间或设备硬重置后，将发生以下情况：

  1. 基板管理控制器（ BMC ）会记录启动顺序的代码，包括发生的任何错误。

  2. 电源按钮将亮起。

  3. 如果在启动期间发生任何错误，警报 LED 将亮起。

    要查看启动和错误代码、 "访问BMC界面"。

SSD 指示灯

下图显示了SGF6112或SG6160设备上的SSD指示灯。

SSD 指示灯
LED 显示 State

1.

驱动器状态 / 故障

  • 蓝色（实心）：驱动器已联机

  • 琥珀色(稳定亮起)：驱动器出现故障

  • off ：插槽为空

*注意：*如果将新的正常工作的SSD插入到正常工作的SGF6112或SG6160 StorageGRID节点中、SSD上的LED最初应闪烁、但一旦系统确定驱动器具有足够的容量且正常工作、则会停止闪烁。

2.

驱动器处于活动状态

蓝色（闪烁）：正在访问驱动器
