Trident 架构

PDF

Trident 作为单个 Controller Pod 以及集群中每个工作节点上的 Node Pod 运行。节点 Pod 必须运行在任何可能要装载 Trident 卷的主机上。

了解控制器 pod 和节点 pod

Trident 在 Kubernetes 集群上部署为单个 Trident 控制器 Pod 和一个或多个 Trident 节点 Pod，并使用标准的 Kubernetes CSI Sidecar Containers 来简化 CSI 插件的部署。"Kubernetes CSI Sidecar 容器" 由 Kubernetes Storage 社区维护。

Kubernetes "节点选择器" 和 "容忍和污点" 用于限制 pod 在特定或首选节点上运行。您可以在 Trident 安装期间为控制器和节点 pod 配置节点选择器和容差。

  • 控制器插件处理卷配置和管理，例如快照和调整大小。

  • 节点插件处理将存储附加到节点。

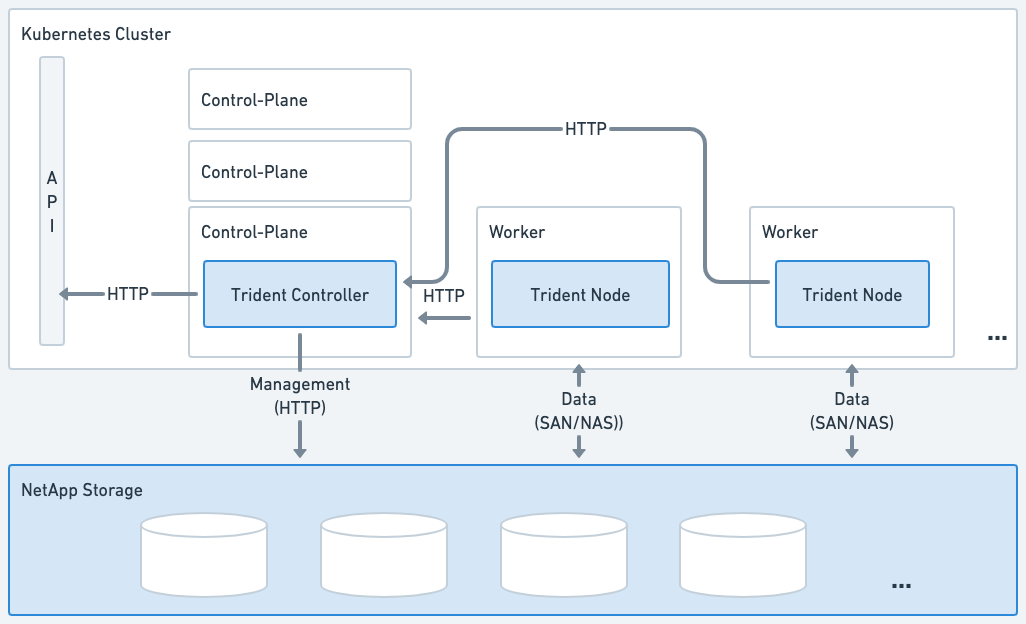

Kubernetes 集群上的 Trident 架构示意图。
图 1. 在 Kubernetes 集群上部署的 Trident

Trident 控制器 Pod

Trident Controller Pod 是运行 CSI Controller 插件的单个 Pod。

  • 负责配置和管理 NetApp 存储中的卷

  • 通过 Kubernetes Deployment 管理

  • 可以在控制平面或工作节点上运行，具体取决于安装参数。

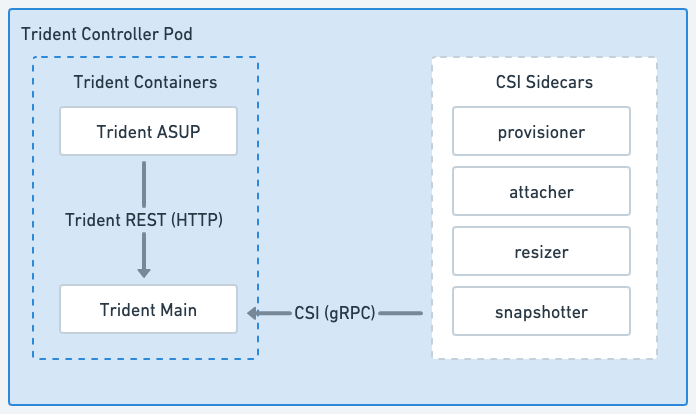

运行带有适用 CSI 侧车的 CSI Controller 插件的 Trident Controller Pod 示意图。
图 2. Trident 控制器 Pod 图

Trident 节点 Pod

Trident 节点 Pod 是运行 CSI 节点插件的特权 Pod。

  • 负责挂载和卸载主机上运行的 Pod 的存储

  • 通过 Kubernetes DaemonSet 管理

  • 必须在将装载 NetApp 存储的任何节点上运行

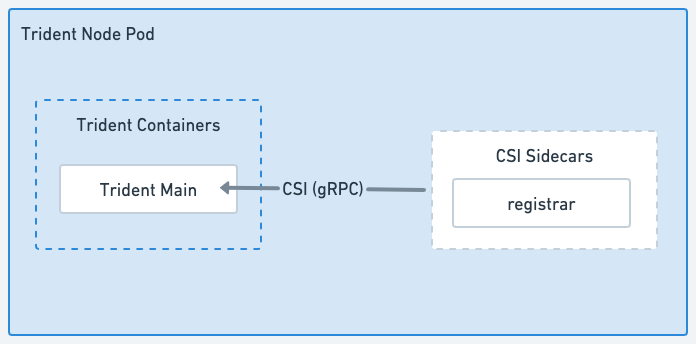

运行 CSI 节点插件和适用的 CSI Sidecar 的 Trident 节点 Pod 示意图。
图 3. Trident 节点 Pod 图

支持的 Kubernetes 集群架构

以下 Kubernetes 架构支持 Trident：

Kubernetes 集群架构 支持 默认安装

单主机，计算

是

是

多个主节点、计算节点

是

是

Master、 etcd、compute

是

是

主控、基础架构、计算

是

是
