疑難排解 ONTAP SVM 資料收集器

貢獻者 netapp-alavoie
PDF

使用本指南來確定收集器問題是由管理連線、FPolicy 回呼連線、ONTAP 組態、代理容量、身分解析或功能先決條件所引起。

本文件分為兩部分。首先進行以症狀為基礎的檢查。只有當這些檢查未能解決問題，或 NetApp 支援要求提供更多證據時，才使用最後的進階診斷。

*附註：*有關組態步驟、權限和功能先決條件，請參閱"配置ONTAP SVM 資料收集器"。

從這裡開始

  1. 在 Workload Security 中，選擇收集器。在狀態欄中，開啟更多詳細資料，並附註完整的原因字串。

  2. 在新增或編輯收集器頁面上，選擇「測試連線」。在儲存之前，請解決每個失敗的檢查。

  3. 請選擇以下符合的症狀，並依序檢查。

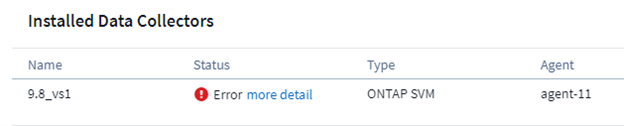

開啟更多詳細資料以查看完整的收集器錯誤。

錯誤狀態下收集器的更多詳細資訊連結，寬度=624，高度=126

附註： 為進行完整驗證，請使用叢集管理 IP 和 SVM 名稱進行連線。SVM 模式無法執行功能和 RBAC 檢查。測試連線會測試具代表性的 FPolicy 連接埠，而非每個保留的連接埠。

了解測試連線結果

結果 它驗證的內容 如果失敗，該從哪裡繼續

HTTPS

代理程式可以透過 TCP 443 連接埠連接到 ONTAP 管理。

無法新增收集器或連線測試失敗

ONTAP 版本

憑證有效；可以讀取 ONTAP 版本和功能資格。

無法新增收集器或連線測試失敗

資料 LIFs

存在符合條件且運作中的資料 LIF；ONTAP 9.8+ 包含 data-fpolicy-client。

驗證資料 LIF 和服務原則

代理 IP

代理程式具有可路由至 SVM 資料 LIF 的本機位址。

FPolicy 回呼連線

FPolicy 伺服器

ONTAP 可以透過即時 FPolicy 連接埠連線回代理程式。

FPolicy 回呼連線

功能

帳戶和 ONTAP 版本支援所選的選用功能。僅限叢集模式。

無法新增收集器或連線測試失敗

附註： 測試連線不會驗證整個回呼連接埠預留、真實檔案事件流程、MetroCluster 或 SVM-DR 行為、持續性儲存彙總可用度、MAV 規則、共享和 Volume 過濾器語法，或使用者目錄收集器。

請選擇您的症狀

  • 我無法新增收集器，或測試連線失敗

  • 收集器狀態為錯誤

  • 收集器狀態為降級

  • 收集器正在運行，但沒有顯示任何活動

  • 活動顯示 SID 而不是使用者名稱

  • 啟用 Workload Security 後，ONTAP 效能發生變化

  • 容量或訂閱使用情況似乎有誤

  • Snapshot 快照技術或使用者封鎖操作失敗

  • 收集器狀態或缺失事件可能是預期行為

我無法新增收集器，或連線測試失敗

請依序檢查以下內容

  1. 確認連線模式。叢集模式需要叢集管理 IP 和完全相符、區分大小寫的 SVM 名稱。SVM 模式需要 SVM 管理 IP。

  2. 從代理程式確認透過 TCP 443 對設定的管理 IP 的 HTTPS 連線是否可達。逾時表示路由或防火牆有問題。

  3. 確認指派給 ONTAP 登入的憑證和應用程式。直接將自訂使用者角色授予 AD 使用者；群組層級角色可能無法在權限檢查中顯示。

  4. 確認符合條件的 SVM 資料 LIF 是否正常運作。從 ONTAP 9.8 版本開始，其服務原則必須包含 data-fpolicy-client 以及 data-nfs 和/或 data-cifs。

  5. 如果使用 SVM IP 和 vsadmin，請使用僅管理功能的 LIF。同時具有資料和管理角色的 LIF 可以回應 ping 請求，但管理存取仍然會失敗。

  6. 對於選用功能，請授予功能測試報告的權限，然後再次執行連線測試。

涵蓋的確切錯誤

  • 無法判斷 [host] 的 ONTAP 類型。原因：連線至儲存系統時發生錯誤：無法連線至主機

  • [IP] 被辨識為叢集/節點，無法在此模式下新增

  • 在 SVM 上未找到有效的資料介面……

  • 缺少權限：vserver fpolicy

  • 此 Active Directory 使用者的角色是在群組層級而非使用者層級指派

解決時機

  • 所有必要的測試連線檢查均已通過，且可儲存收集器。只有您不使用的功能，其功能檢查才能保持無法使用的狀態。

採集器狀態為錯誤

請使用「更多詳細資料」中顯示的原因。大多數錯誤狀態屬於以下組別之一。

FPolicy 回呼連線

這表示： ONTAP 無法維持向代理程式傳送檔案和使用者活動的連線。

  1. 執行測試連線並檢查 FPolicy 伺服器、代理程式 IP 和資料 LIF。

  2. 允許所有 SVM 資料 LIF 使用 35000 至 55000 範圍內的預留 TCP 連接埠存取 Agent，包括 Agent 主機防火牆。每個 SVM 最多使用四個連接埠：每個已啟用協定兩個連接埠。

  3. 確認代理程式可從每個資料服務節點和 SVM 資料 LIF 進行路由。

  4. 確認在一個 Workload Security 環境中只有一個收集器監控 SVM。第二個收集器取代第一個 FPolicy 目的地。

  5. 在 ONTAP 9.8 及更新版本中，確認 data-fpolicy-client 已指派給運作中的 SVM 資料 LIF。

涵蓋的確切錯誤

  • 外部 fpolicy 伺服器已終止

  • 節點無法與 FPolicy 伺服器建立連線……選擇逾時

  • 連接器上未找到可存取 SVM 資料介面的本機 IP 位址

解決時機

  • 測試連線報告 FPolicy 伺服器成功，並且在產生用戶端活動後，收集器仍保持執行中。

FPolicy 組態

  1. 對於 shares-to-include 錯誤，請輸入完整的共享名稱，不需加上引號。對於長清單，請改以 Volume 進行篩選。

  2. 如果使用者未獲得授權，請新增特定功能的自訂使用者權限並重新啟動收集器。

  3. 如果沒有有效的資料介面，請啟動符合條件的資料 LIF 並更正其服務原則。

  4. 如果無法取得 Persistent Store 彙總資訊，請稍候幾分鐘並重新啟動收集器。Persistent Store 需要 ONTAP 9.14.1 或更新版本。

  5. 如果沒有有效的序號，請 ONTAP 系統管理員移除已確認未使用的 FPolicy 物件，然後重新啟動收集器。

涵蓋的確切錯誤

  • 在 SVM 上設定 fpolicy 失敗……為 shares-to-include 指定的值無效

  • SVM 上的 fpolicy 設定失敗……使用者未授權

  • 沒有可用的有效序號來啟用 fpolicy 原則

  • 設定持續儲存失敗……目前無法提供彙總的效能資訊

解決時機

  • cloudsecure_ FPolicy 原則已啟用，收集器保持運作狀態。

代理容量或收集器健全狀況

  1. 重新輸入收集器密碼：開啟編輯，輸入密碼，然後儲存。

  2. 檢查代理程式的 CPU 和記憶體容量剩餘空間以及託管收集器的數量。

  3. 使用事件速率檢查器比較峰值事件速率與代理程式規模。必要時擴展代理程式或移轉收集器。

  4. 如果行動仍然失敗，請重新啟動 Agent 服務，並在 Agent 重新連線後重試。

涵蓋的確切錯誤

  • 外部 fpolicy 伺服器過載

  • 代理程式無法連線至收集器

  • AGENT004 — 收集器啟動後立即停止

  • AGENT008 — 未能確定收集器健全狀況

  • AGENT005 / AGENT006 / AGENT007 / AGENT009 / AGENT010

解決時機

  • 代理程式已連線，收集器達到執行中狀態，並在尖峰活動期間保持健全。

收集器狀態已降級

降級的收集器仍在運作中，但一或多個 FPolicy 節點連線已中斷。受影響節點所提供的活動可能會遺失。

  1. 開啟更多詳細資料，並找出中斷連線的節點。

  2. 檢查該節點是否具有受監控 SVM 的運作中資料 LIF。

  3. 如果節點沒有 SVM 的本機資料 LIF，則無需進行補救。

  4. 如果存在資料 LIF，請驗證它是否已啟動，是否在 ONTAP 9.8+ 上承載 data-fpolicy-client，以及是否可以存取 Agent 回呼連接埠。

  5. 允許收集器在節點重新連線後恢復到運作狀態。

涵蓋的確切錯誤

  • FPolicy 伺服器在節點上斷開連線：……

  • 沒有本機 lif 可連線至 FPolicy 伺服器

解決時機

  • 所有資料服務節點都已連接 FPolicy 通路。沒有本機資料 LIF 的節點不需要連線。

收集器正在執行，但未顯示任何活動

  1. 在受監控的共享或 Volume 上產生真實的 SMB 或 NFS 用戶端活動。沒有用戶端 I/O 操作時，不會產生任何事件。

  2. 確認採集器未暫停。測試前請恢復採集器運作。

  3. 確認用戶端協定已啟用，且針對 SMB，確認 SVM 具有 CIFS 伺服器。

  4. 審查包含和排除的共享與 Volume。請使用完整名稱，無需加引號。

  5. 當需要一般資料夾存取事件時，請啟用「監控資料夾存取」。不使用此選項也會收集資料夾的建立、重新命名和刪除。

  6. 如果僅缺少 .ini 和 .DS_Store 活動，則無需執行任何行動；這些副檔名已從 FPolicy 事件收集中排除。

  7. 如果仍然沒有活動，請使用進階診斷來驗證 cloudsecure_ 原則和 ONTAP FPolicy 事件日誌。

解決時機

  • 新的用戶端操作會出現在 Activity Forensics 中，並包含預期的協定、共享、路徑和使用者資訊。

活動顯示的是 SID 而非使用者名稱

ONTAP 稽核功能正常；身分解析是分隔的問題。

  1. 確認每個存取受監控 SVM 的使用者所在的網域（包括受信任的網域）都存在正在執行的使用者目錄收集器。

  2. 確認目錄收集器涵蓋正確的樹系或搜尋基底，並使用有效的連結憑證。

  3. 確認對應的屬性：Active Directory 使用 name、objectsid 和 sAMAccountName；LDAP 使用 name、uidnumber 和 uid。

  4. 新增使用者或更正組態後，重新啟動使用者目錄收集器以請求立即同步。

  5. 請使用 AD 或 LDAP 收集器疑難排解頁面來尋找連線和連結錯誤。使用者目錄收集器不支援「測試連線」功能。

解決時機

  • 新活動將顯示預期的使用者名稱，而不是原始的 SID 或 UID。

啟用 Workload Security 後，ONTAP 效能變更

  1. 請使用 ONTAP 9.13.1 或更新版本來修復已知的 FPolicy 延遲問題。

  2. 使用 Event Rate Checker 檢查峰值活動和 Agent 規模。如果 Agent 無法維持事件速率，請移動收集器或擴展 Agent 規模。

  3. 審查「監控資料夾存取」是否顯著增加了事件 Volume。

  4. 對於受支援的 ONTAP 版本，請考慮使用 Persistent Store 將臨時連線中斷期間的事件放入緩衝區。

  5. 如果出現節點崩潰或持續儲存延遲，請收集 ONTAP 證據並聯絡 NetApp 支援人員。

解決時機

  • 當 FPolicy 收集處於作用中時，ONTAP 延遲和 IOPS 保持在預期範圍內。

容量或訂閱使用情況似乎有誤

  1. 比較 Observability ONTAP 叢集收集器和 Workload Security SVM 收集器所報告的原始容量。

  2. 對於每個 SVM 收集器，請判斷其父叢集是否已由 Observability 收集器監控。同一個儲存設備不應重複計算。

  3. 檢查最近是否有 SVM 移轉。確認收集器正在執行中，並將其重新啟動，以便收集目前的叢集與容量資訊。

  4. 如果總數仍然包括叢集和 SVM 容量，請收集每個收集器的使用前後使用量和報告容量。

解決時機

  • 訂閱使用量包含一次儲存容量，並反映 SVM 的目前父叢集。

Snapshot 快照技術或使用者封鎖行動失敗

  1. 確認收集器正在執行中，而非已暫停。

  2. 對於使用者封鎖，請使用叢集層級的憑證。自訂使用者還需要對 TCP 22 擁有 SSH 存取，並具備文件中記載的封鎖權限。

  3. 確認自訂使用者擁有所需的 Snapshot 快照技術權限。

  4. 如果啟用了 ONTAP 多管理員驗證，請新增 cloudsecure_ Snapshot 快照技術的已記錄排除項目以及使用者封鎖所使用的設定作業。

  5. 在叢集模式下執行測試連線，並審查 Snapshot 快照技術和使用者封鎖功能的結果。

解決時機

  • Workload Security 可以建立和刪除其快照，並且可以區塊和還原使用者存取。

預期行為－無需採取任何行動

您所看到的 為什麼會發生這種情況 何時展開調查

MetroCluster 備用收集器已停止

使用一個叢集模式收集器作為來源，另一個作為目的地。只有作用中的 SVM 收集器會運作。切換後最多等待兩分鐘。

作用中側收集器不會變成運作狀態。

降級列出沒有本機資料 LIF 的節點

ONTAP 無法從未在本機提供 SVM 服務的節點建立 FPolicy 通路。

所列出的節點具有運作中的 SVM 資料 LIF。

沒有 .ini 或 .DS_Store 的事件

這些副檔名被排除在 FPolicy 範圍之外。

其他預期的檔案活動也遺失。

短暫的初始化、停止或降級狀態

重新啟動、升級、移轉、容錯移轉和恢復都需要重新連線。

此狀態在作業之後持續存在或重複發生。

進階診斷和支援資料收集

只有當上述檢查無法解決問題，或 NetApp 支援人員要求提供更多證據時，才使用此部分。這些程序需要對 Agent 主機和 ONTAP 具有管理存取。

改變環境前先蒐集證據

  1. 記錄完整的收集器狀態原因和故障時間。

  2. 儲存測試連線結果。

  3. 記錄代理程式和收集器版本、ONTAP 版本、SVM 名稱、連線模式和最近的變更。

  4. 產生一次 Agent 症狀套裝組合，以便保留變更前的日誌。

sudo /opt/netapp/cloudsecure/agent/bin/cloudsecure-agent-symptom-collector.sh -o /tmp

該命令會建立 cloudsecure-agent-symptoms.zip。如果指令碼報告找不到 zip 命令，請安裝 zip。

日誌位置

證據 位置或命令

收集器日誌

/opt/netapp/cloudsecure/data-collectors/<collector-uuid>/logs/dsc.log

包含所有採集器活動，包括錯誤。請使用此日誌來調查採集器問題。

代理程式日誌

/opt/netapp/cloudsecure/agent/logs/agent.log

代理程式安裝和升級

/opt/netapp/cloudsecure/agent/logs/cloudsecure_agent_install.log

/opt/netapp/cloudsecure/agent/logs/cloudsecure_agent_upgrade.log

測試連線

/opt/netapp/cloudsecure/test-connection/logs/

代理程式服務

systemctl status cloudsecure-agent.service

journalctl -u cloudsecure-agent.service

注意： 收集器日誌目錄也可能包含 error.log，但它並非一般的錯誤日誌。只有當收集器因組態無效而無法啟動時才會寫入，且代理程式會在收集器狀態中報告該原因後將其移除。它通常不存在或為空，因此請使用 dsc.log。

驗證 ONTAP FPolicy 狀態

從適當的 ONTAP 管理環境中執行這些命令：

event log show -source fpolicy
event log show -source fpolicy -fields event,action,description
fpolicy show
fpolicy show-engine

尋找以 cloudsecure_ 為前綴的 Workload Security 原則。此原則應已啟用，並且每個資料服務節點都應顯示已連接的外部引擎。當通路中斷連線時，保留事件原因和節點名稱。

驗證每條網路路徑

方向 連接埠 目的

代理程式 → 叢集或 SVM 管理 IP

TCP 443

設定和查詢 ONTAP。

SVM 資料 LIFs → 代理程式

TCP 35000–55000 內的保留連接埠

FPolicy 檔案和使用者活動。每個 SVM 最多四個連接埠：每個啟用的協定兩個連接埠。

叢集管理 IP → 代理程式

TCP 35000–55000 內的保留連接埠

基於 EMS 的事件，包括 ARP 整合。

代理程式 → 叢集管理 IP

TCP 22

使用叢集認證封鎖 SMB 使用者。

注意： 測試連線會驗證實際可用的回撥連接埠。這並不能證明預留防火牆範圍內的所有連接埠都已開啟。

代理程式至 ONTAP 管理連線

curl -kv https://++<++management-ip++>++:443

TLS 回應證明 TCP 路徑有效。逾時表示路由或防火牆阻塞。驗證回應證明可達性，但不能證明憑證或角色正確。

ONTAP 至代理程式回呼連線

從 ONTAP 中，測試每個相關 SVM 資料 LIF 的路由：

network ping -vserver ++<++svm++>++ -lif ++<++data-lif++>++ -destination ++<++agent-ip++>++ -show-detail

在代理程式上，檢查主機防火牆：

sudo firewall-cmd --zone=public --list-ports
sudo iptables-save

確認預留的回呼連接埠允許從所有 SVM 資料 LIF 傳入，並且對於以 EMS 為基礎的功能，允許從叢集管理 IP 傳入。

核實資料 LIF 與服務原則

從 ONTAP 9.8 及更高版本開始，運作中的 SVM 資料 LIF 必須包含 data-fpolicy-client 以及 data-nfs 和/或 data-cifs。

network interface show -vserver ++<++svm++>++ -fields service-policy,status-admin,status-oper

如果沒有合適的原則，請根據您的 ONTAP 網路設計建立或修改一個原則。例如：

net int service-policy create -policy only++_++data++_++fpolicy -vserver ++<++svm++>++ ++\++ \
-allowed-addresses 0.0.0.0/0 -services data-cifs,data-nfs,data,-core,data-fpolicy-client

*注意：*在 ONTAP 9.8 之前的版本中，不需要 data-fpolicy-client。LIF 必須具有資料角色、處於運作狀態，並支援 NFS 和/或 CIFS。

使用 ONTAP 封包追蹤

僅在測試連線、路由和防火牆檢查無法解釋回呼故障之後，才使用封包追蹤。

  1. 在 ONTAP 上啟動相關資料 LIF 和代理程式 IP 的封包追蹤。

  2. 嘗試測試連線或重新啟動收集器。

  3. 等待故障，然後停止追蹤。

  4. 從 https://<cluster-management-ip>/spi/<cluster-name>/etc/log/packet_traces/擷取追蹤。

  5. 檢查 ONTAP 是否向代理程式回呼連接埠傳送 SYN 封包。如果沒有收到 SYN 封包，則表示 ONTAP 端路徑或原則有問題。如果收到 SYN 封包但信號交換未完成，則表示 ONTAP 和代理程式之間有防火牆或路由問題。

*注意：*封包追蹤可能包含網路資訊。請根據您的資料處理要求進行處理。

診斷複製的 SVM 採集器

即使兩個收集器屬於不同的 Workload Security 環境，也無法監控同一個 SVM。最新的收集器會重寫 FPolicy 目的地，並中斷先前收集器的連線。

  1. 搜尋所有可以存取叢集的 Workload Security 環境。

  2. 識別使用相同 SVM 名稱或管理端點的收集器。

  3. 保留一個收集器並移除複製。

  4. 重新啟動保留的收集器，並確認其 FPolicy 通路保持連線。

清理已確認未使用的 FPolicy 物件

*注意：*請勿刪除作用中收集器的 cloudsecure_ 物件。收集器擁有並更新這些物件。

列出 FPolicy 組態並找出已確認未使用的物件：

fpolicy show

對於未使用的原則，請依相依性順序移除其物件：

fpolicy disable -vserver ++<++svm++>++ -policy-name ++<++policy-name++>++
fpolicy policy scope delete -vserver ++<++svm++>++ -policy-name ++<++policy-name++>++
fpolicy policy delete -vserver ++<++svm++>++ -policy-name ++<++policy-name++>++
fpolicy policy event delete -vserver ++<++svm++>++ -event-name ++<++event-name++>++
fpolicy policy external-engine delete -vserver ++<++svm++>++ -engine-name ++<++engine-name++>++

清除序列槽或衝突物件後，重新啟動 Workload Security 收集器。

診斷代理程式和收集器生命週期錯誤

錯誤 進階檢查

AGENT004

檢查 dsc.log 中是否有立即程序退出、權限故障或無效組態。

AGENT008

重新輸入收集器密碼；檢查代理程式 CPU 和記憶體容量以及事件速率；檢查 dsc.log 以找出底層收集器故障。

AGENT005 / 006 / 007 / 010

幾分鐘後重試。如果行動仍然失敗，請重新啟動 cloudsecure-agent.service 服務，並記錄確切的行動和原因。

AGENT009

確認所選代理程式和環境中仍然存在收集器，並且同時發生的刪除或移轉沒有將其移除。

代理程式未連接

檢查 systemctl 和 journalctl、TCP 443 上的 SaaS 出口、Proxy 組態、SSL 檢查以及 cssys 帳戶。

使用事件速率檢查器來確定代理程式的大小。不要僅依賴收集器數量；事件 Volume 和已啟用的功能都會影響負載。

調查基本檢查後無活動的情況

  1. 執行 event log show -source fpolicy 並保留任何錯誤。

  2. 執行 fpolicy show 並確認已啟用 cloudsecure_ 原則。

  3. 確認收集器中已啟用產生用戶端操作的協定，並且在 SVM 上允許該協定。

  4. 確認共享或 Volume 並未排除。

  5. 確認操作發生時採集器未暫停。

  6. 將用戶端操作時間戳記與 dsc.log 和 ONTAP FPolicy 事件關聯。

調查身分解析

使用者目錄收集器不支援「測試連線」功能。請使用目錄原生工具和收集器日誌。

目錄 預設連接埠 預期屬性

Active Directory

389 LDAP / 636 LDAPS

顯示名稱：名稱

ID：objectsid

使用者名稱：sAMAccountName

LDAP

389 LDAP / 636 LDAPS

顯示名稱：名稱

ID：uidnumber

使用者名稱：uid

驗證伺服器名稱、連接埠、連結 DN、密碼、樹系或搜尋基準，以及讀取存取。更正後重新啟動目錄收集器，以要求新的同步。

多管理員驗證檢查

Multi-Admin Verify 可以區塊用於快照和使用者封鎖的 ONTAP 命令。更改規則前，請先查看現有規則。已記錄的 Workload Security 排除項如下：

multi-admin-verify rule modify -operation "volume snapshot create" -query "-snapshot !*cloudsecure_*" + multi-admin-verify rule modify -operation "volume snapshot delete" -query "-snapshot !*cloudsecure_*" + multi-admin-verify rule delete -operation set

*注意：*刪除已設定的規則會變更該操作的多管理員驗證保護。請與您的 ONTAP 安全性系統管理員一起審核此變更。

聯絡 NetApp 支援

如果在依序檢查後錯誤仍然存在、 ONTAP 報告節點當機、或在重新整理收集器資料後容量仍然不正確、請聯絡支援部門。

包括

  • 來自 狀態 > 更多詳細資料 的完整訊息，以及故障時間。

  • 連接測試結果，包括已跳過的檢查項目。

  • 代理程式與收集器版本及其目前狀態。

  • ONTAP 版本、叢集和 SVM 名稱、連線模式以及最近的拓撲變更。

  • cloudsecure-agent-symptoms.zip 和相關的 dsc.log。

  • fpolicy show、fpolicy show-engine 和 event log show -source fpolicy 的輸出。

  • 當回呼路徑無法解釋時的封包追蹤。

  • 效能方面：延遲和 IOPS 時間線以及事件速率時間線。

  • 容量方面：訂閱前後的使用情況以及每個收集器報告的原始容量。

使用 Data Infrastructure Insights 中的 說明 > 支援 來開啟案例。
