如果風扇、中央處理器 (CPU) 或雙列直插式記憶體模組 (DIMM) 發生故障，或需要修復過熱問題或啟動流程問題，則可能需要更換機殼。 NetApp Element軟體使用者介面 (UI) 中的叢集故障以及機殼前方的琥珀色指示燈閃爍，表示可能需要更換機殼。在繼續操作之前，您應該聯絡NetApp支援。
-
您已聯繫NetApp支援團隊。
如果您要訂購替換件，則必須先向NetApp支援部門提交案例。
-
您已收到替換底盤。
-
您配戴了靜電放電 (ESD) 腕帶，或採取了其他防靜電防護措施。
-
如果您需要執行恢復原廠設定 (RTFI) 流程，您已經獲得了 USB 金鑰。
NetApp支援團隊將協助您確定是否需要 RTFI。看 "這篇知識庫文章（需要登入）"。
-
你擁有鍵盤和顯示器。
本文檔中的說明適用於具有以下任一節點的單機架單元 (1U) 機箱：
-
SF2405
-
SF4805
-
SF9605
-
SF9608
-
SF19210
-
SF38410
-
SF-FCN-01
-
FC0025
|
根據您的 Element 軟體版本，以下節點不受支援：
|
-
找到故障機箱的服務標籤，並驗證其序號是否與您在向NetApp支援部門訂購替換機箱時提交的訂單上的序號相符。
您可以在機箱正面找到服務標籤。

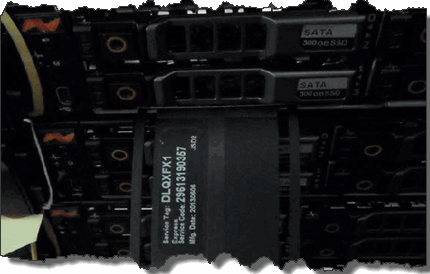

下圖是服務標籤的範例：
上圖僅為範例。服務標籤的具體位置可能因硬體型號而異。 -
將鍵盤和顯示器連接到故障機殼的背面。
-
請聯絡NetApp支援部門核實機箱資訊。
-
關閉機殼電源。
-
在機殼前方為硬碟貼上標籤，在機殼後方貼上標籤。
光纖通道節點前面沒有驅動器。 -
拆下電源裝置和線材。
-
小心取出硬碟，並將其放在防靜電的水平表面上。
如果您使用的是光纖通道節點，則可以跳過此步驟。 -
依照您的五金型號，按下閂鎖或旋下蝶形螺絲即可卸下機殼。
您應該將故障機箱打包並退回給NetApp。
-
選購：拆下舊導軌，安裝隨替換機殼一起出貨的新導軌。
您可以選擇重複使用現有的軌道。如果您要重複使用現有的 Rails，則可以跳過此步驟。
-
將替換底盤滑到導軌上。
-
對於儲存節點，將故障機箱中的硬碟插入替換機箱。
您應該將硬碟插入與故障機箱中相同的插槽中。 -
安裝電源裝置。
-
將電源線、1GbE 網路線和 10GbE 網路線插入原來的連接埠。
可以將小型可插拔 (SFP) 收發器插入替換機箱的 10GbE 連接埠。在連接 10GbE 連接埠之前，應該先將它們移除。
-
如果您已確定不需要在節點上執行 RTFI 流程，請啟動節點，並等待終端使用者介面 (TUI) 出現。繼續執行步驟 16，並在使用 UI 新增節點時允許叢集自動重新映像該節點。
-
可選：如果NetApp支援人員建議使用 USB 金鑰重新映像節點，請執行下列子步驟：
-
機箱通電。它使用 RTFI 金鑰映像啟動。
-
在第一個提示符號處，輸入 Y 以對儲存節點進行映像。
-
在第二個提示符號處，輸入 N 進行硬體健康檢查。
如果 RTFI 腳本偵測到硬體元件出現問題，則會在控制台中顯示錯誤。如果發現錯誤，請聯絡NetApp支援。 RTFI 過程完成後，節點關閉。
-
從USB接口中取出U盤。
-
啟動新鏡像的節點，等待 TUI 出現。
-
-
透過 TUI 設定網路和叢集資訊。
您可以聯絡NetApp支援團隊尋求協助。
-
使用叢集 TUI 將新節點新增至叢集。
-
打包並退回故障機箱。
