手動部署 Shift Operator（標準模式）

貢獻者 netapp-jsnyder
PDF

手動將 NetApp Shift 工具包與 NetApp Trident CSI 和 Migration Toolkit for Virtualization （MTV） 一起部署為容器化服務。此程序可實現自動化儲存配置和虛擬機器磁碟遷移，並利用註解和標籤在元件之間正確路由請求。

架構組件

了解 NetApp Shift 工具包、Trident CSI 和 Migration Toolkit for Virtualization 如何協同運作，以在您的 OpenShift 環境中實現自動化儲存佈建和 VM 磁碟遷移。

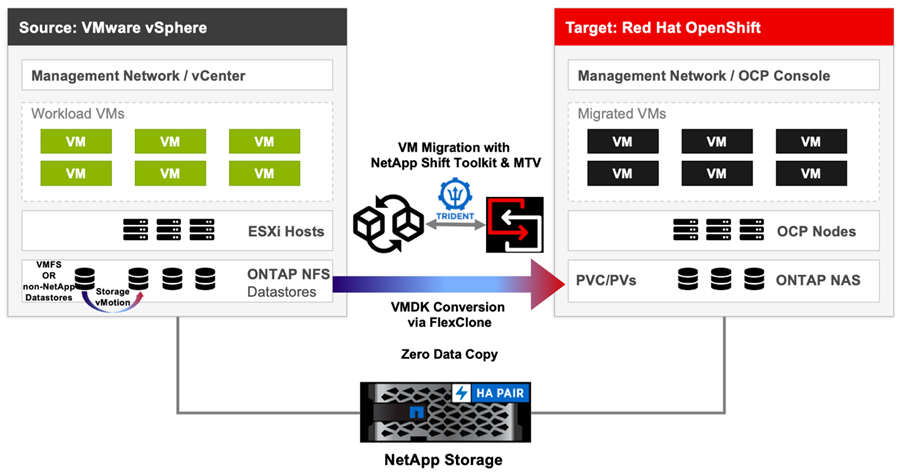

Shift 運算子架構圖

NetApp Shift 工具組

  • 透過鏡像倉庫以容器化服務的形式部署

  • 公開一個端點，用於監聽來自 MTV 並帶有特定註解的持久性磁碟區宣告 (PVC) 請求。

  • 負責處理虛擬機器磁碟遷移任務，包括格式轉換

NetApp Trident CSI（版本 26.06 或更高版本）

  • 充當容器儲存介面 (CSI) 配置器

  • 接收來自 Shift 工具包的 PVC 匯入請求

  • 根據 PVC 註解和標籤套用邏輯，以確定是直接處理請求還是將其重新導向至 Shift

Migration Toolkit for Virtualization （MTV 2.12 或更高版本）

  • 統籌虛擬機器遷移計劃

  • 在虛擬機器遷移期間，發出儲存配置所需的 PVC 請求

  • 添加註釋以指導下游處理

開始之前

在部署 Shift 操作員之前，請確認您的 OpenShift 環境中已安裝並設定所需的元件。

  • 虛擬化遷移工具包 Operator 執行版本為 2.12 或更新版本

  • Trident 透過 OpenShift OperatorHub 安裝 - "Trident 安裝指南"

  • NetApp Shift 以容器形式部署，NetApp Trident 可存取 Shift 端點。

  • 專門為 Shift 工具包使用而建立並標註的 Storage Class

  • 這些註解將 Shift 工具包識別為預期的處理程序，並指定目標 Trident 後端。

  • MTV 對 PVC 包含以下註解： forklift.konveyor.io/netapp-shift: "true"

步驟 1：下載並解壓縮 Shift 安裝程式

Shift 安裝套件包含部署 Shift 操作員及安裝 Shift 所需的一切。

註 如果您的叢集無法存取 quay.io，請跳過此步驟並改為按照 [離線安裝（氣隙叢集）] 程序操作。完成離線映像匯入後，請返回步驟 2。
步驟

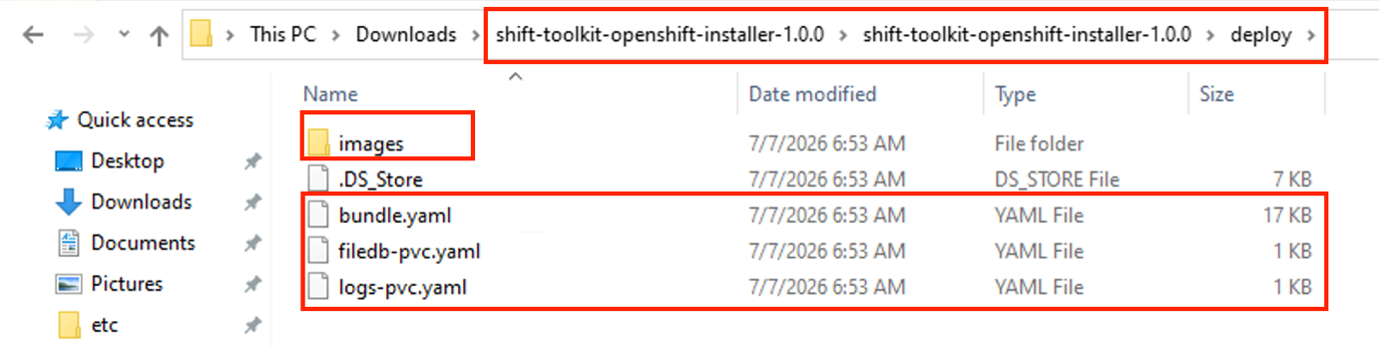

  1. 從 "NetApp 支援網站工具箱" 下載最新版本的 Shift 安裝程式。

    Shift 安裝程式下載頁面

  2. 解壓縮安裝包：

    tar -xf Shift-installer-1.0.0.tar.gz

  3. 切換到安裝程式目錄：

    cd shift-installer

步驟 2：建立 Shift 命名空間和 API 憑證

為 Shift 操作員設定專用命名空間，並建立安全 API 存取所需的憑證。

步驟

  1. 建立 Shift 命名空間：

    oc create ns shift

  2. 在 Shift 命名空間內建立 Shift API 存取的 Secret。請將範例值替換為您環境中的唯一使用者名稱和強式密碼：

    oc create secret generic shift-credentials -n shift \
  --from-literal=username='admin' \
  --from-literal=password='admin'
註 請將密碼替換為您偏好的值。

步驟 3：建立 TLS 憑證 ConfigMaps

建立 ConfigMaps，提供 Shift 服務用於處理 HTTPS 流量的 TLS 憑證和私鑰。

頒發憑證時，CN/SAN 必須設定為 shift-toolkit-service.shift.svc.cluster.local。憑證檔案和金鑰檔案必須分別命名為 server.cert`和 `server.key。

步驟

  1. 建立 TLS 憑證的 ConfigMap：

    oc create configmap shift-toolkit-service-server-crt -n shift \
  --from-file=server.cert=server.cert

  2. 建立 TLS 私鑰的 ConfigMap：

    oc create configmap shift-toolkit-service-server-key -n shift \
  --from-file=server.key=server.key
註 如果未使用 HTTPS，請在 bundle.yaml`中設定 `INSECURE_TLS=true。即使已停用 HTTPS 且未實際使用 TLS 憑證，仍應按照上述說明建立所需的 ConfigMaps。

步驟 4：建立 CA 套件 ConfigMap

建立 ConfigMap，提供 PVC 監聽器用於驗證 Shift 服務 TLS 憑證的 CA 套件。

步驟

  1. 指向 --from-file `server.cert`PEM 檔案。

    ConfigMap 中的金鑰必須為 ca.crt。有了此 ConfigMap，監聽器便會以 `INSECURE_TLS=false`執行，並使用 `SHIFT_CA_CERT_FILE`針對此套件組合驗證 Shift 憑證。

  2. 建立 CA 套件組合的 ConfigMap：

    oc create configmap shift-toolkit-service-ca -n shift \
  --from-file=ca.crt=ca.cert

步驟 5：建立持續性磁碟區宣告

在部署套件組合之前，建立 Shift filedb（資料庫）和日誌所需的 PVC。

步驟

  1. 在套用 PVC 定義之前，請更新 deploy/filedb-pvc.yaml`和 `deploy/logs-pvc.yaml，以指定適合您叢集的 storageClassName（例如， ontap-storageclass）。

    註 這些 PVC 必須在步驟 6：部署 Shift 運算子中部署套件組合之前建立並可供使用。

  2. 套用 filedb PVC 清單：

    oc apply -f deploy/filedb-pvc.yaml

  3. 套用日誌 PVC 清單：

    oc apply -f deploy/logs-pvc.yaml

步驟 6：部署 Shift 運算子

將 Shift 操作員配置套用到您的 OpenShift 叢集，並驗證所需的 pod 是否成功運作。

步驟

  1. 從 shift-installer 目錄執行部署指令：

    oc apply -f deploy/shift-bundle.yaml

  2. 使用 pod 建立狀態驗證安裝：

    oc get pods -n shift

    範例輸出：

    NAME                                     READY   STATUS    RESTARTS   AGE
shift-68ccd597c-dtsj7                    1/1     Running   0          18s
shift-pvc-listener-57d546f6b8-r9mgc      1/1     Running   0          18s
註 若要取消部署，請執行 oc delete -f deploy/bundle.yaml --ignore-not-found。此指令會移除由 `bundle.yaml`部署的資源，同時保留命名空間和金鑰。

步驟 7：配置 Shift 整合的 Storage Class

建立新的 Storage Class 或使用 Shift 整合所需的註解更新現有 Storage Class。

關於此任務

儲存類別必須包含以下註解：

  • shift.netapp.io/storage-class-type

  • shift.netapp.io/trident-backend-uuid

步驟

  1. 使用所需的註解修補儲存類別：

    oc patch storageclass nimnas1172 \
  --type=merge \
  -p '{
    "metadata": {
      "annotations": {
        "shift.netapp.io/storage-class-type": "shift",
        "shift.netapp.io/trident-backend-uuid": "facc3aad-83bb-423a-b6a1-ba0fb8811217"
      }
    }
  }'

    範例輸出：

    storageclass.storage.k8s.io/nimnas1172 patched
    註 可以透過執行以下命令來取得後端 UUID： oc get tbc -n trident

  2. 驗證現有儲存類別：

    oc get sc

    範例輸出：

    nimnas1172 (default)   csi.trident.netapp.io   Delete          Immediate         true

步驟 8：建立並觸發 MTV 計畫

完成 Shift 操作員部署和儲存類別配置後，即可建立並觸發 MTV 方案。

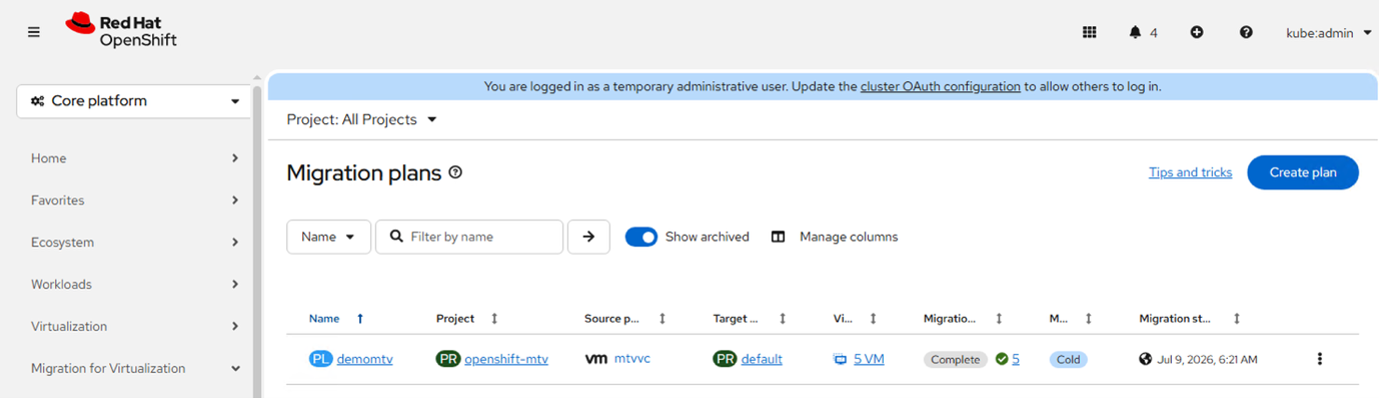

MTV 遷移計畫

有關製定 MTV 計劃的詳細資訊，請參閱"Migration Toolkit for Virtualization 文件"。

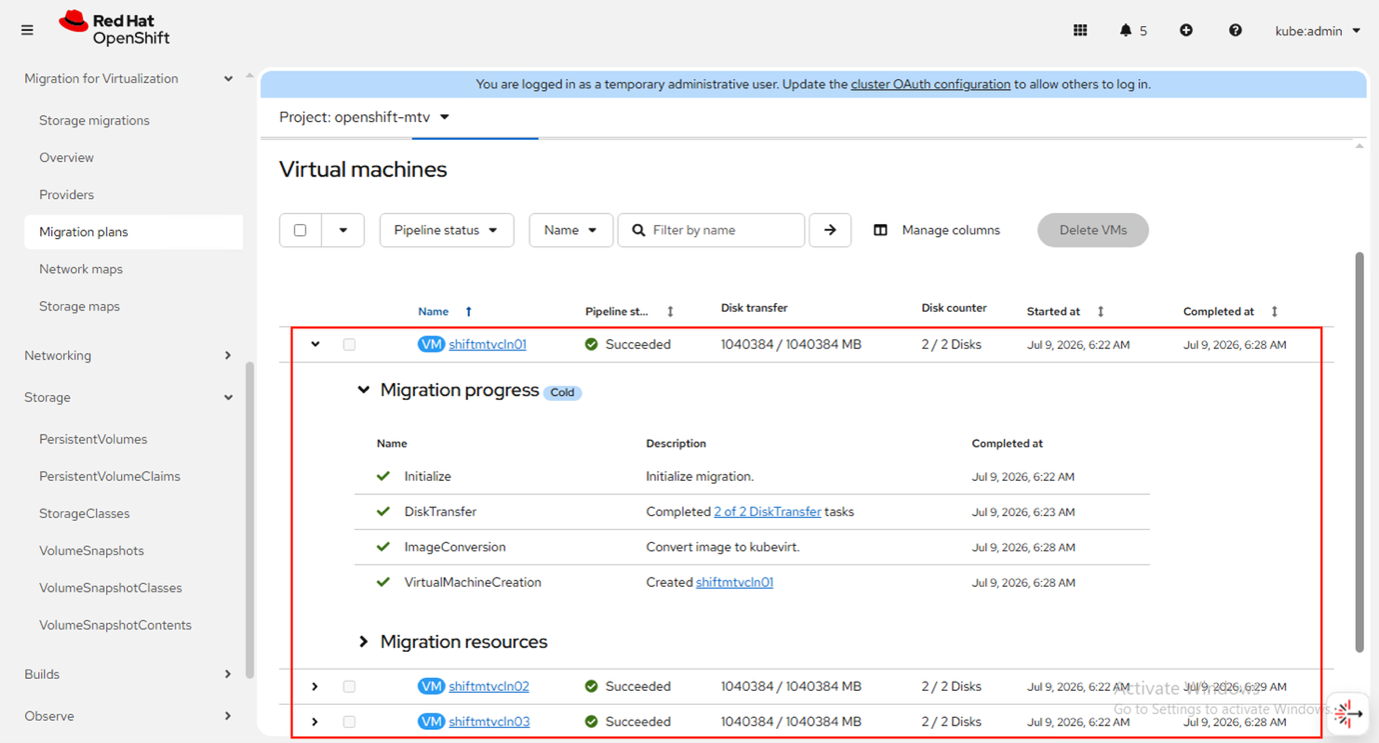

以下螢幕截圖顯示觸發移轉計畫時執行的步驟順序。

遷移計劃執行步驟

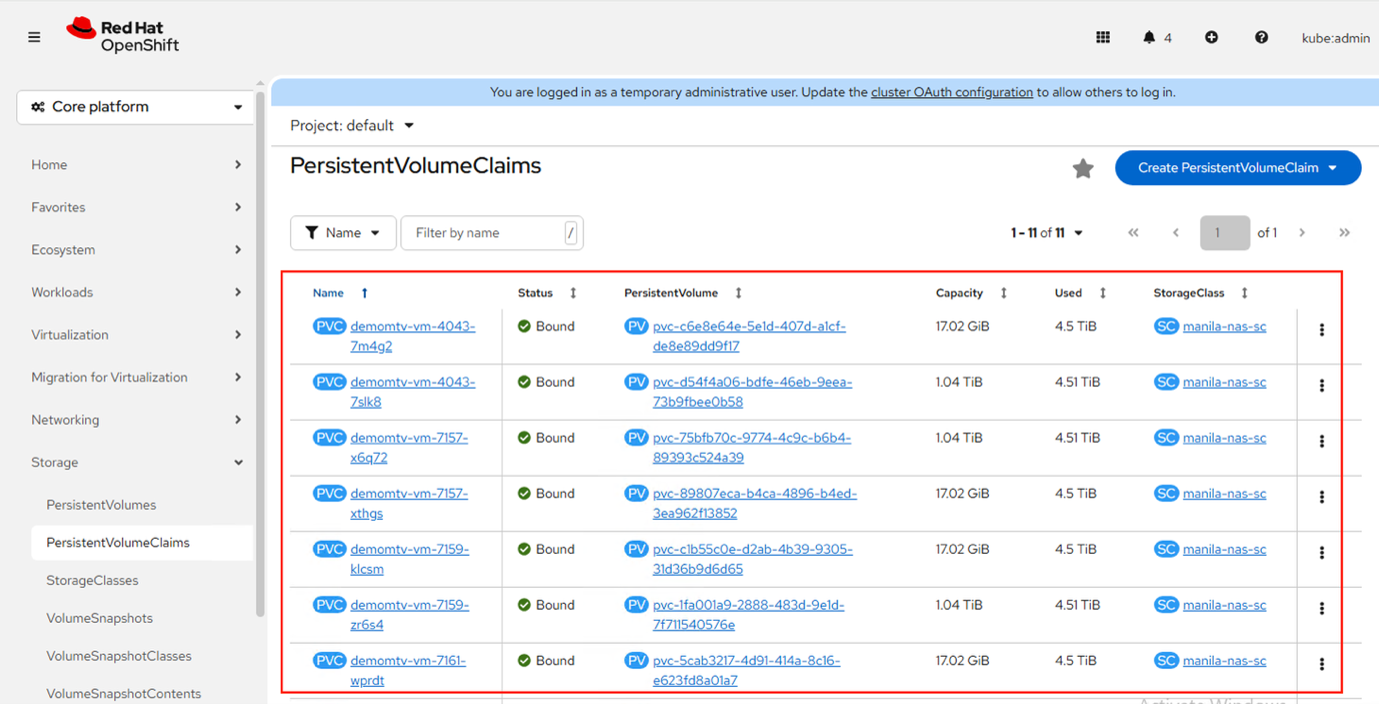

以下螢幕截圖顯示了使用 Shift 工具包轉換並隨後由 NetApp Trident 匯入的 PVC。

由 NetApp Trident 匯入的 PVC

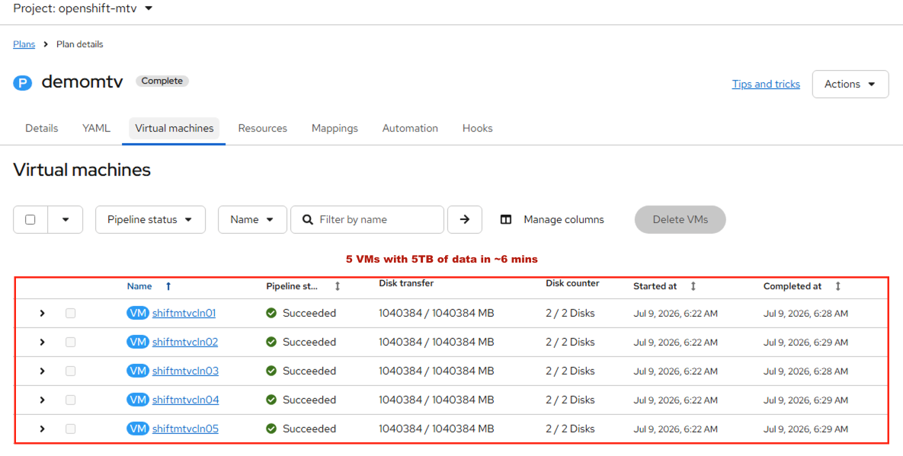

遷移計劃已成功完成

遷移計畫已成功完成 — 5 台虛擬機器和約 5 TB 的資料在約 6 分鐘內完成遷移。

接下來

遷移完成後，必須分離每個複製磁碟區。分離方法取決於 ONTAP 版本：ONTAP 9.17.1 及更新版本使用 clone split，舊版則使用 vol move。

克隆分割和磁碟區移動都是背景操作，運作期間不會影響生產工作負載。您可以在 NetApp Console 自動化目錄中的「遷移後分離」小工具中找到用於啟動分離程序的腳本。

離線安裝（氣隙叢集）

本節介紹一種適用於無法存取 quay.io 的叢集的*替代安裝路徑*。如果您的叢集可以存取 quay.io，請依照步驟 1–8 操作。

對於無法存取 quay.io 的叢集，請在部署套件組合之前，將映像檔 tarball 匯入 OpenShift 內部登錄。

無需外部鏡像倉庫路由。鏡像推送操作和套件鏡像引用均使用 image-registry.openshift-image-registry.svc:5000，可透過叢集網路存取並由叢集 CA 保護。

開始之前

  • oc CLI 已使用叢集管理員權限登入

  • skopeo 已安裝

  • 主機上可用的映像 tarball：

    • shift-toolkit-1.0.0-image.tar

    • shift-toolkit-listener-1.0.0-image.tar

步驟

  1. 啟用內部登錄（一次性步驟；如已設定，請跳過）：

    oc patch configs.imageregistry.operator.openshift.io cluster \
  --type=merge -p '{"spec":{"defaultRoute":true}}'
oc get route default-route -n openshift-image-registry

  2. 使用作用中 `oc`工作階段產生登錄憑證：

    請勿使用原始服務帳戶權杖，因為它可能會在 Blob 上傳期間失敗。請使用 `oc registry login`建立與登錄重新導向流程相容的驗證檔案。

    REGISTRY=image-registry.openshift-image-registry.svc:5000
oc registry login --skip-check \
  --registry=$REGISTRY \
  --to=/tmp/registry-auth.json

  3. 將 Shift 工具包映像推送至內部登錄：

    skopeo copy \
  docker-archive:shift-toolkit-1.0.0-image.tar \
  docker://$REGISTRY/shift/shift-toolkit:1.0.0 \
  --dest-tls-verify=false \
  --dest-authfile=/tmp/registry-auth.json

  4. 將 Shift 工具包監聽器映像推送至內部登錄：

    skopeo copy \
  docker-archive:shift-toolkit-listener-1.0.0-image.tar \
  docker://$REGISTRY/shift/shift-toolkit-listener:1.0.0 \
  --dest-tls-verify=false \
  --dest-authfile=/tmp/registry-auth.json

  5. 更新 `deploy/bundle.yaml`中的映像參考，以使用內部登錄：

    sed -i \
  -e "s|quay.io/netapp/shift-toolkit:1.0.0|$REGISTRY/shift/shift-toolkit:1.0.0|g" \
  -e "s|quay.io/netapp/shift-toolkit-listener:1.0.0|$REGISTRY/shift/shift-toolkit-listener:1.0.0|g" \
  -e "s|imagePullPolicy: Always|imagePullPolicy: IfNotPresent|g" \
  deploy/bundle.yaml

  6. 部署軟體包：

    oc apply -f deploy/bundle.yaml
