ONTAP Select實體交換器配置
建議變更
PDF
基於單交換器和多交換器環境的上游實體交換器配置詳細資訊。
從虛擬交換器層到實體交換器的連接決策時，應仔細考慮。叢集內部流量與外部資料服務的分離應透過二層 VLAN 提供的隔離機制延伸至上游實體網路層。
實體交換器連接埠應配置為中繼埠。 ONTAPONTAP Select外部流量可以透過兩種方式在多個二層網路中分離。一種方法是使用單一連接埠群組的ONTAP VLAN 標記虛擬連接埠。另一種方法是在 VST 模式下將單獨的連接埠群組指派給管理連接埠 e0a。您還必須根據ONTAP Select版本以及單節點或多節點配置，將資料連接埠指派給 e0b 和 e0c/e0g。如果外部流量在多個二層網路中分離，則上行鏈路實體交換器連接埠應將這些 VLAN 新增至其允許的 VLAN 清單中。
ONTAP Select內部網路流量使用透過連結本機 IP 位址定義的虛擬介面進行傳輸。由於這些 IP 位址不可路由，因此叢集節點之間的內部流量必須透過單一第 2 層網路傳輸。 ONTAPONTAP Select叢集節點之間的路由躍點不受支援。
共享實體交換機

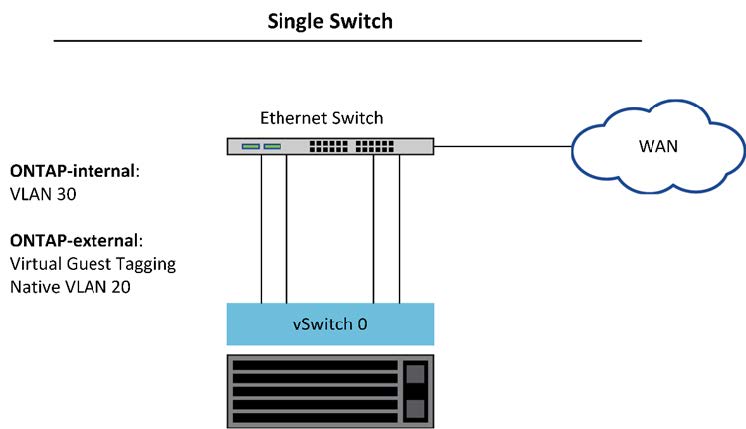

下圖展示了多節點ONTAP Select叢集中一個節點可能使用的交換器配置。在此範例中，託管內部和外部網路連接埠群組的 vSwitch 使用的實體網路卡透過纜線連接到同一上游交換器。交換器流量透過包含在不同 VLAN 中的廣播域進行隔離。
|
對於ONTAP Select內部網絡，標記是在連接埠群組層級完成的。雖然以下範例使用 VGT 作為外部網絡，但此連接埠組同時支援 VGT 和 VST。 |
使用共用實體交換器的網路設定
|
|
在此配置中，共用交換器將成為單點故障。如果可能，應使用多個交換機，以防止實體硬體故障導致叢集網路中斷。 |
多個物理交換機
如果需要冗餘，應使用多個實體網路交換器。下圖顯示了多節點ONTAP Select叢集中一個節點的建議配置。內部和外部連接埠群組的網路卡都連接到不同的實體交換機，以保護使用者免受單一硬體交換器故障的影響。交換器之間配置了虛擬連接埠通道，以防止生成樹問題。
使用多個實體交換器的網路設定
