更換 ONTAP Select 的故障軟體 RAID 磁碟機

PDF

當使用軟體 RAID 的硬碟發生故障時，ONTAP Select 會在有備用硬碟可用時指派一個備用硬碟並自動啟動重建程序。這與 ONTAP 在 FAS 和 AFF 上的工作方式類似。但是，如果沒有備用硬碟可用，則需要在 ONTAP Select 節點中新增一個備用硬碟。

註 故障硬碟的移除和新硬碟（標記為備用硬碟）的新增都必須透過 ONTAP Select Deploy 執行。不支援使用 vSphere 將硬碟連接到 ONTAP Select VM。

識別故障磁碟機

當磁碟機故障時、您需要使用 ONTAP CLI 來識別故障的磁碟。

KVM
開始之前

您必須擁有 ONTAP Select 虛擬機器的 VM ID，以及 ONTAP Select 和 ONTAP Select Deploy 管理員帳戶認證。

關於此任務

只有當 ONTAP Select 節點在 KVM 上運作並配置為使用軟體 RAID 時，才應使用此程序。

步驟

  1. 在 ONTAP Select CLI 中、識別要更換的磁碟：

    1. 透過序號、UUID 或目標位址在虛擬機器中識別磁碟。

      disk show -fields serial,vmdisk-target-address,uuid

    2. （選用）顯示包含已分割磁碟的備用磁碟容量完整清單。storage aggregate show-spare-disks

  2. 在 Linux 命令列介面中，找到磁碟。

    1. 檢查系統裝置，搜尋磁碟序號或 UUID（磁碟名稱）：

      find /dev/disk/by-id/<SN|ID>

    2. 檢查虛擬機器組態，搜尋目標位址：

      virsh dumpxml VMID
ESXi
步驟

  1. 使用管理員帳戶 Sign in 至 ONTAP CLI。

  2. 找出故障的磁碟機。

    <cluster name>::> storage disk show -container-type broken
Usable Disk Container Container
Disk Size Shelf Bay Type Type Name Owner
---------------- ---------- ----- --- ------- ----------- --------- --------
NET-1.4 893.3GB - - SSD broken - sti-rx2540-346a'

移除故障磁碟機

確定故障磁碟機後，將其取出。

使用 Deploy 的 KVM

您可以將磁碟從 KVM 主機上分離，作為更換磁碟的一部分，或在不再需要磁碟時將其分離。

開始之前

您必須擁有 ONTAP Select 和 ONTAP Select Deploy 管理員帳戶認證資料。

步驟

  1. 使用管理員帳戶 Sign in Deploy 實用程式 Web 使用者介面。

  2. 選擇頁面頂端的 Clusters 標籤，然後從清單中選擇所需的叢集。

  3. 選擇所需 HA 配對或節點旁的 +。

    如果停用該選項，Deploy 目前正在重新整理儲存資訊。

  4. 在 Edit Node Storage 頁面上選擇 Edit Storage。

  5. 取消選擇要從節點分離的磁碟、輸入 ONTAP 管理員認證資料，然後選取 Edit Storage 以套用變更。

  6. 在彈出視窗中選擇 Yes 以確認警告。

  7. 選擇叢集的 Events 索引標籤以監控並確認卸離作業。

    如果不再需要，您可以將實體磁碟從主機移除。

使用 CLI 的 KVM

找到磁碟後，請依照下列步驟操作。

步驟

  1. 將磁碟從虛擬機器中分離：

    1. 傾印組態。

      virsh dumpxml VMNAME > /PATH/disk.xml

    2. 編輯檔案，並移除除了要從虛擬機器分離的磁碟之外的所有內容。

      磁碟的目標位址應與 ONTAP 中的 vmdisk-target-address 欄位相對應。

    <disk type='block' device='lun'>
  <driver name='qemu' type='raw' cache='directsync'/>
  <source dev='/dev/disk/by-id/ata- Micron_5100_MTFDDAK960TCC_171616D35277'/>
  <backingStore/>
  <target dev='sde' bus='scsi'/>
  <alias name='scsi0-0-0-4'/>
  <address type='drive' controller='0' bus='0' target='0' unit='4'/>
</disk>

    1. 拆下磁碟。

      virsh detach-disk --persistent /PATH/disk.xml

  2. 更換實體磁碟：

    如有需要，您可以使用諸如 `ledctl locate=`之類的工具來找出實體磁碟。

    1. 從主機移除磁碟。

    2. 如有必要，請選擇新磁碟並將其安裝到主機中。

  3. 編輯原始磁碟組態檔並新增磁碟。

    您應該根據需要更新磁碟路徑和任何其他組態資訊。

    <disk type='block' device='lun'>
  <driver name='qemu' type='raw' cache='directsync'/>
  <source dev='/dev/disk/by-id/ata-Micron_5100_MTFDDAK960TCC_171616D35277'/>
  <backingStore/>
  <target dev='sde' bus='scsi'/>
  <alias name='scsi0-0-0-4'/>
  <address type='drive' controller='0' bus='0' target='0' unit='4'/>
</disk>
ESXi
步驟

  1. 使用管理員帳戶 Sign in Deploy Web 使用者介面。

  2. 選取 Clusters 索引標籤，然後選取相關的叢集。

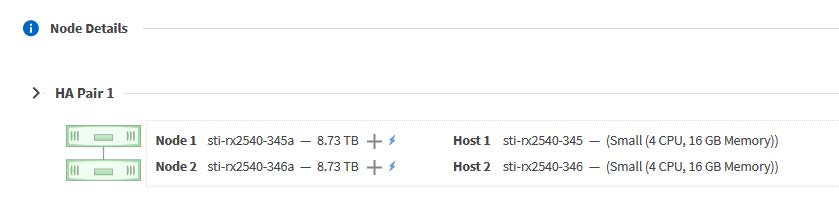

    節點詳細資料

  3. 選擇 + 以展開儲存檢視。

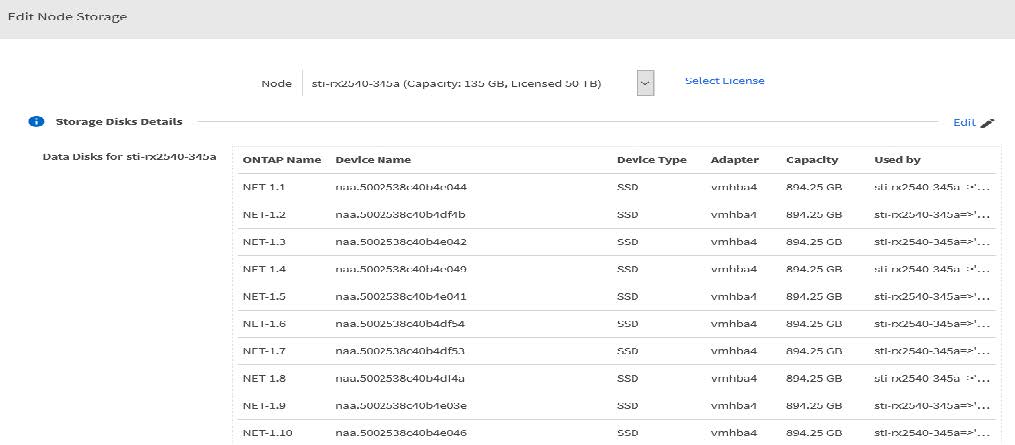

    編輯節點儲存設備

  4. 選擇 Edit 以變更已連接的磁碟，並取消選取故障磁碟機。

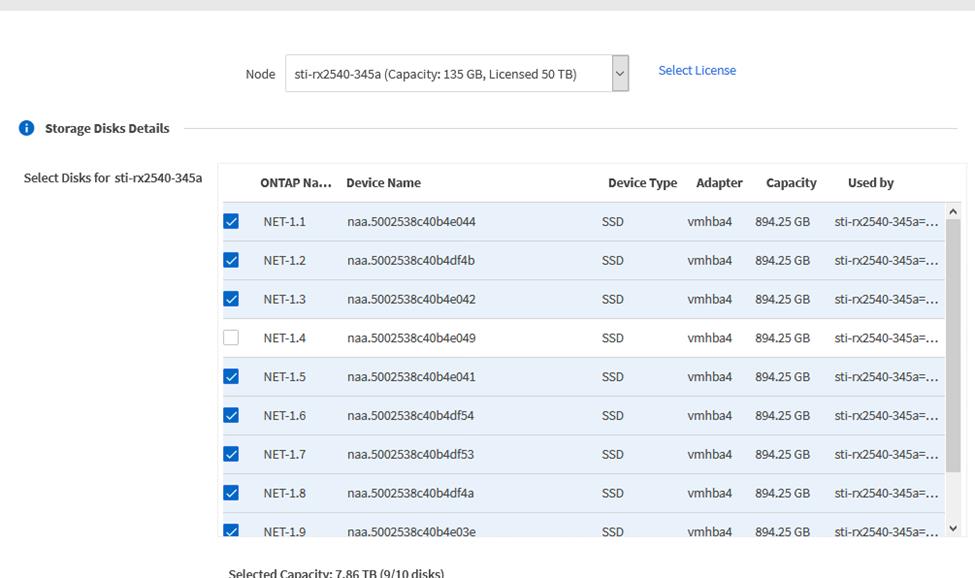

    儲存磁碟詳細資料

  5. 提供叢集認證資料並選取 Edit Storage 。

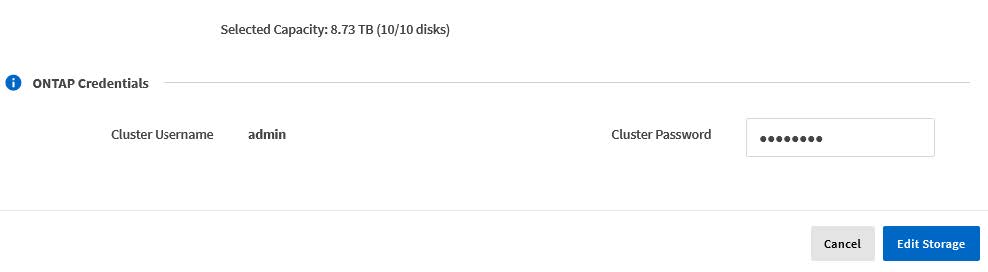

    ONTAP 憑證

  6. 確認操作。

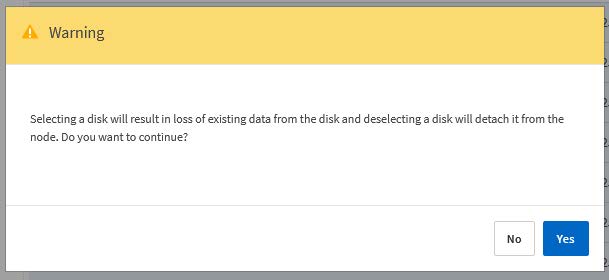

    警告

新增新的備用磁碟機

取出故障磁碟機後，請新增備用磁碟。

使用 Deploy 的 KVM
使用 Deploy 連接磁碟

您可以將磁碟連接到 KVM 主機，作為更換磁碟或增加儲存容量的一部分。

開始之前

您必須擁有 ONTAP Select 和 ONTAP Select Deploy 管理員帳戶認證資料。

新磁碟必須實體安裝在 KVM Linux 主機上。

步驟

  1. 使用管理員帳戶 Sign in Deploy 實用程式 Web 使用者介面。

  2. 選擇頁面頂端的 Clusters 標籤，然後從清單中選擇所需的叢集。

  3. 選擇所需 HA 配對或節點旁的 +。

    如果停用該選項，Deploy 目前正在重新整理儲存資訊。

  4. 在 Edit Node Storage 頁面上選擇 Edit Storage。

  5. 選擇要連接到節點的磁碟，輸入 ONTAP 管理員認證，然後選擇 Edit Storage 以套用變更。

  6. 選取 Events 標籤以監控並確認附加作業。

  7. 檢查節點儲存配置，確認磁碟已連接。

使用 CLI 的 KVM

找到並移除故障磁碟機後，即可連接新磁碟機。

步驟

  1. 將新磁碟連接到虛擬機器。

    virsh attach-disk --persistent /PATH/disk.xml
結果

該磁碟已被指定為備用磁碟，可供 ONTAP Select 使用。磁碟可能需要一分鐘或更長時間才能可用。

完成後

由於節點組態已變更，您應該使用 Deploy 管理公用程式執行叢集重新整理作業。

ESXi
步驟

  1. 使用管理員帳戶 Sign in Deploy Web 使用者介面。

  2. 選取 Clusters 索引標籤，然後選取相關的叢集。

    HA 配對

  3. 選擇 + 以展開儲存檢視。

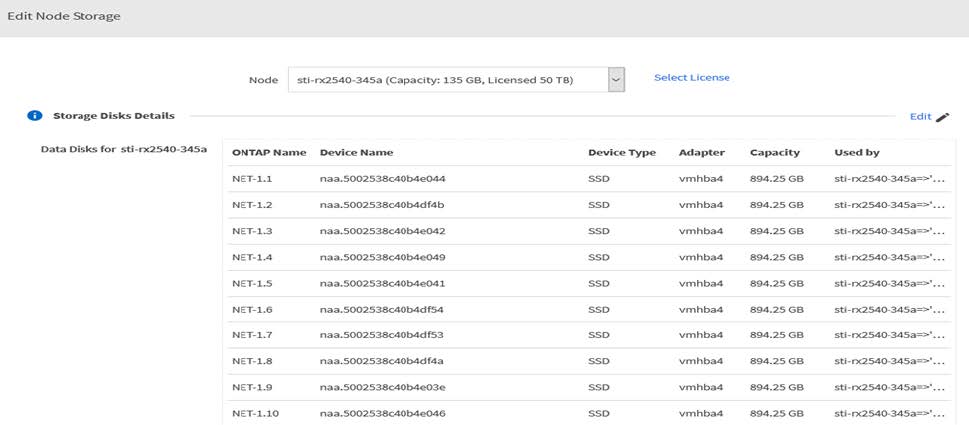

    編輯節點儲存設備

  4. 選取 Edit 並確認新磁碟機可用並選取它。

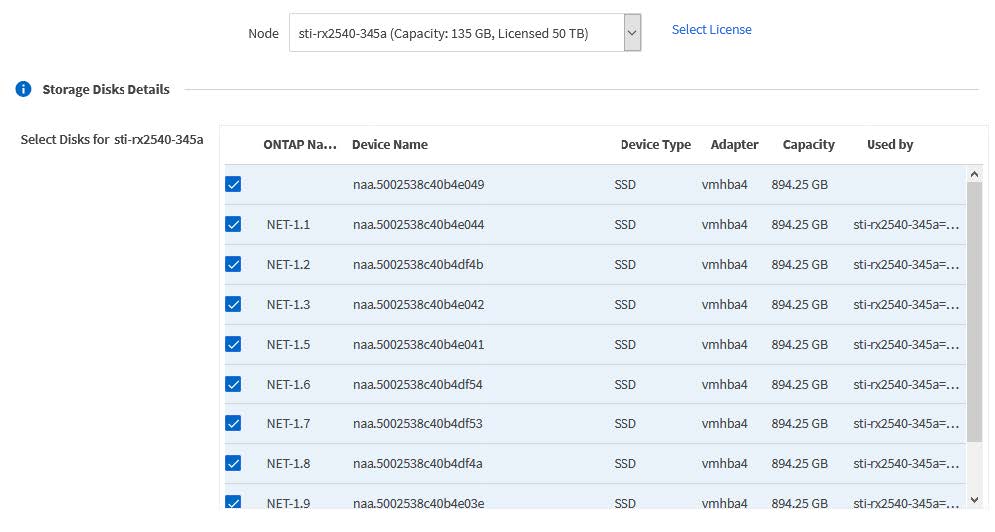

    儲存磁碟詳細資料

  5. 提供叢集認證資料並選取 Edit Storage 。

    儲存磁碟詳細資料

  6. 確認操作。

    儲存磁碟詳細資料
