更換ONTAP Select發生故障的軟體 RAID 驅動器

PDF

當使用軟體 RAID 的磁碟機發生故障時， ONTAP Select會指派備用磁碟機（如果有）並自動啟動重建程序。這與ONTAP在FAS和AFF上的工作方式類似。但是，如果沒有可用的備用驅動器，則需要在ONTAP Select節點中新增一個。

註 移除故障磁碟機和新增磁碟機（標記為備用磁碟機）都必須透過ONTAP Select Deploy 執行。不支援使用 vSphere 將磁碟機連接到ONTAP Select虛擬機器。

識別故障驅動器

當磁碟機發生故障時，您需要使用ONTAP CLI 來識別故障磁碟。

虛擬機
開始之前

您必須擁有ONTAP Select虛擬機器的 VM ID，以及ONTAP Select和ONTAP Select Deploy 管理員帳戶憑證。

關於此任務

僅當ONTAP Select節點在 KVM 上運作並配置為使用軟體 RAID 時才應使用此程序。

步驟

  1. 在ONTAP Select CLI 中，確定要更換的磁碟：

    1. 透過虛擬機器中的序號、UUID 或目標位址識別磁碟。

      disk show -fields serial,vmdisk-target-address,uuid

    2. （可選）顯示已分割磁碟的備用磁碟容量的完整清單。 storage aggregate show-spare-disks

  2. 在 Linux 命令列介面，找到磁碟。

    1. 檢查系統設備，搜尋磁碟序號或 UUID（磁碟名稱）：

      find /dev/disk/by-id/<SN|ID>

    2. 檢查虛擬機器配置，搜尋目標位址：

      virsh dumpxml VMID
ESXi
步驟

  1. 使用管理員帳戶Sign inONTAP CLI。

  2. 識別發生故障的磁碟機。

    <cluster name>::> storage disk show -container-type broken
Usable Disk Container Container
Disk Size Shelf Bay Type Type Name Owner
---------------- ---------- ----- --- ------- ----------- --------- --------
NET-1.4 893.3GB - - SSD broken - sti-rx2540-346a'

移除故障驅動器

確定發生故障的磁碟機後，請移除磁碟。

使用 Deploy 的 KVM

您可以在更換磁碟時或不再需要磁碟時將其從 KVM 主機上分離。

開始之前

您必須擁有ONTAP Select和ONTAP Select Deploy 管理員帳戶憑證。

步驟

  1. 使用管理員帳戶Sign in部署公用程式 Web 使用者介面。

  2. 選擇頁面頂部的“Clusters”選項卡，然後從清單中選擇所需的叢集。

  3. 選擇所需 HA 對或節點旁的 +。

    如果停用該選項，Deploy 目前正在刷新儲存資訊。

  4. 在*編輯節點儲存*頁面上選擇*編輯儲存*。

  5. 取消選擇要從節點分離的磁碟，輸入ONTAP管理員憑證，然後選擇 編輯儲存 以套用變更。

  6. 選擇“是”確認彈出視窗中的警告。

  7. 選擇要監控的叢集的「事件」標籤並確認分離操作。

    如果不再需要該實體磁碟，您可以從主機移除它。

使用 CLI 的 KVM

識別磁碟後，請依照下列步驟操作。

步驟

  1. 從虛擬機器中分離磁碟：

    1. 轉儲配置。

      virsh dumpxml VMNAME > /PATH/disk.xml

    2. 編輯檔案並刪除要從虛擬機器分離的磁碟之外的所有內容。

      磁碟的目標位址應與ONTAP中的 vmdisk-target-address 欄位相對應。

    <disk type='block' device='lun'>
  <driver name='qemu' type='raw' cache='directsync'/>
  <source dev='/dev/disk/by-id/ata- Micron_5100_MTFDDAK960TCC_171616D35277'/>
  <backingStore/>
  <target dev='sde' bus='scsi'/>
  <alias name='scsi0-0-0-4'/>
  <address type='drive' controller='0' bus='0' target='0' unit='4'/>
</disk>

    1. 分離磁碟。

      virsh detach-disk --persistent /PATH/disk.xml

  2. 更換物理磁碟：

    您可以使用以下實用程式 `ledctl locate=`如果需要的話，找到實體磁碟。

    1. 從主機移除磁碟。

    2. 如果需要，請選擇新磁碟並將其安裝在主機中。

  3. 編輯原有磁碟設定文件，新增磁碟。

    您應該根據需要更新磁碟路徑和任何其他配置資訊。

    <disk type='block' device='lun'>
  <driver name='qemu' type='raw' cache='directsync'/>
  <source dev='/dev/disk/by-id/ata-Micron_5100_MTFDDAK960TCC_171616D35277'/>
  <backingStore/>
  <target dev='sde' bus='scsi'/>
  <alias name='scsi0-0-0-4'/>
  <address type='drive' controller='0' bus='0' target='0' unit='4'/>
</disk>
ESXi
步驟

  1. 使用管理員帳戶Sign inDeploy Web 使用者介面。

  2. 選擇“Clusters”標籤並選擇相關集群。

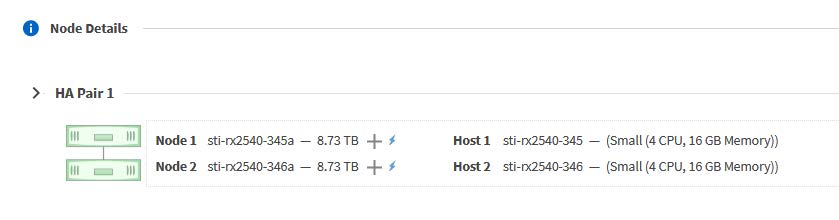

    節點詳細資訊

  3. 選擇 + 展開儲存視圖。

    編輯節點存儲

  4. 選擇“編輯”對連接的磁碟進行更改並取消選取故障磁碟機。

    存儲磁碟詳細信息

  5. 提供叢集憑證並選擇*編輯儲存*。

    ONTAP憑證

  6. 確認操作。

    警告

新增新的備用驅動器

移除故障磁碟機後，新增備用磁碟。

使用 Deploy 的 KVM
使用 Deploy 附加磁碟

您可以將磁碟連接到 KVM 主機，作為更換磁碟的一部分或增加更多儲存容量。

開始之前

您必須擁有ONTAP Select和ONTAP Select Deploy 管理員帳戶憑證。

新磁碟必須實體安裝在 KVM Linux 主機上。

步驟

  1. 使用管理員帳戶Sign in部署公用程式 Web 使用者介面。

  2. 選擇頁面頂部的“Clusters”選項卡，然後從清單中選擇所需的叢集。

  3. 選擇所需 HA 對或節點旁的 +。

    如果停用該選項，Deploy 目前正在刷新儲存資訊。

  4. 在*編輯節點儲存*頁面上選擇*編輯儲存*。

  5. 選擇要連接到節點的磁碟，輸入ONTAP管理員憑證，然後選擇 編輯儲存 以套用變更。

  6. 選擇“事件”標籤來監視並確認附加操作。

  7. 檢查節點儲存配置以確認磁碟已連接。

使用 CLI 的 KVM

識別並移除故障磁碟機後，您可以連接新的磁碟機。

步驟

  1. 將新磁碟附加到虛擬機器。

    virsh attach-disk --persistent /PATH/disk.xml
結果

該磁碟已分配為備用磁碟，可供ONTAP Select使用。該磁碟可能需要一分鐘或更長時間才能變為可用狀態。

完成後

由於節點配置已更改，您應該使用 Deploy 管理公用程式執行叢集刷新操作。

ESXi
步驟

  1. 使用管理員帳戶Sign inDeploy Web 使用者介面。

  2. 選擇“Clusters”標籤並選擇相關集群。

    HA 對

  3. 選擇 + 展開儲存視圖。

    編輯節點存儲

  4. 選擇*編輯*並確認新磁碟機可用並選擇它。

    存儲磁碟詳細信息

  5. 提供叢集憑證並選擇*編輯儲存*。

    存儲磁碟詳細信息

  6. 確認操作。

    存儲磁碟詳細信息
