配置 ONTAP Select 主機以使用 NVMe 驅動器

PDF

如果您打算將 NVMe 磁碟機與軟體 RAID 一起使用，則需要設定 ESXi 或 KVM 主機以識別這些磁碟機。

在 NVMe 裝置上使用 VMDirectPath I/O Pass-through 可最大限度地提高資料效率。此設定會將磁碟機公開給 ONTAP Select 虛擬機器，讓 ONTAP 能夠直接透過 PCI 存取裝置。

步驟 1：設定主機

設定 ESXi 或 KVM 主機以辨識磁碟機。

開始之前

請確保您的部署環境符合下列最低需求：

  • 對於 ESXi 主機、ONTAP Select 9.7 或更新版本以及受支援的 Deploy 管理公用程式

  • 對於 KVM 主機、ONTAP Select 9.17.1 或更新版本以及支援的 Deploy 管理公用程式

  • Premium XL 平台授權方案或 90 天評估授權

  • ESXi 或 KVM 主機正在執行支援的 Hypervisor 版本：

    ESXi

    下列 Hypervisor 版本支援 ESXi ：

    • VMware ESXi 9.0

    • VMware ESXi 8.0 U3

    • VMware ESXi 8.0 U2

    • VMware ESXi 8.0 U1（build 21495797）

    • VMware ESXi 8.0 GA（組建 20513097）

    KVM

    下列 Hypervisor 版本支援 KVM ：

    • Red Hat Enterprise Linux (RHEL) 10.1、10.0、9.7、9.6、9.5、9.4、9.2、9.1、9.0、8.8、8.7 和 8.6

    • Rocky Linux 10.1、10.0、9.7、9.6、9.5、9.4、9.3、9.2、9.1、9.0、8.9、8.8、8.7 和 8.6

  • 符合規格 1.0 或更新版本的 NVMe 裝置

請按照 "主機準備檢查清單" 操作,並查看 "部署公用程式安裝" 和 "ONTAP Select 安裝" 所需的資訊以了解更多資訊。

關於此任務

您必須在建立新的 ONTAP Select 叢集之前執行此程序。您也可以執行此程序、為現有的軟體 RAID NVMe 叢集設定額外的 NVMe 磁碟機。在這種情況下、設定磁碟機之後、您必須像新增額外的 SSD 磁碟機一樣、透過 Deploy 新增這些磁碟機。主要差異在於 Deploy 會偵測 NVMe 磁碟機並重新開機節點。將 NVMe 磁碟機新增至現有叢集時、請注意下列有關重新開機程序的事項：

  • Deploy 負責處理重新開機協調作業。

  • HA 接管和交還以有序的方式進行，但重新同步 Aggregate 可能很耗時。

  • 單節點叢集會產生停機時間。

詳情請見 "增加儲存容量"。

步驟

  1. 存取主機上的 BIOS 組態 功能表以啟用 I/O 虛擬化支援。

  2. 啟用 Intel VT for Directed I/O (VT-d) 設定。

    通訊端組態

  3. 部分伺服器支援 Intel Volume Management Device (Intel VMD)。啟用後,可用的 NVMe 裝置對 ESXi 或 KVM Hypervisor 不可見;請在繼續操作前停用此選項。

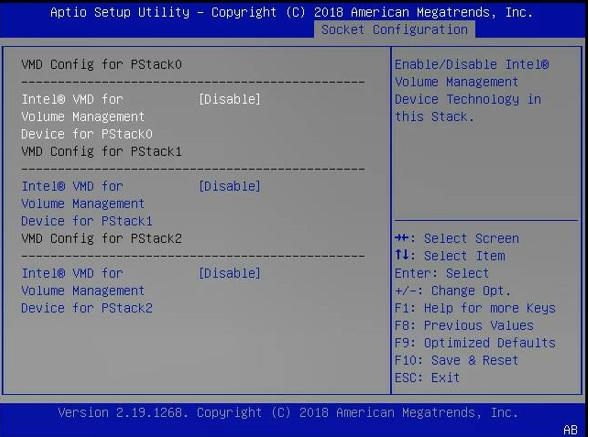

    插槽組態、VMD

  4. 設定 NVMe 磁碟機以傳遞至虛擬機器。

    1. 在 vSphere 中，開啟主機 Configure 視圖，然後在 Hardware: PCI devices 下選擇 Edit。

    2. 選擇要用於 ONTAP Select 的 NVMe 磁碟機。

      以下範例輸出顯示 ESXi 主機的可用磁碟機：

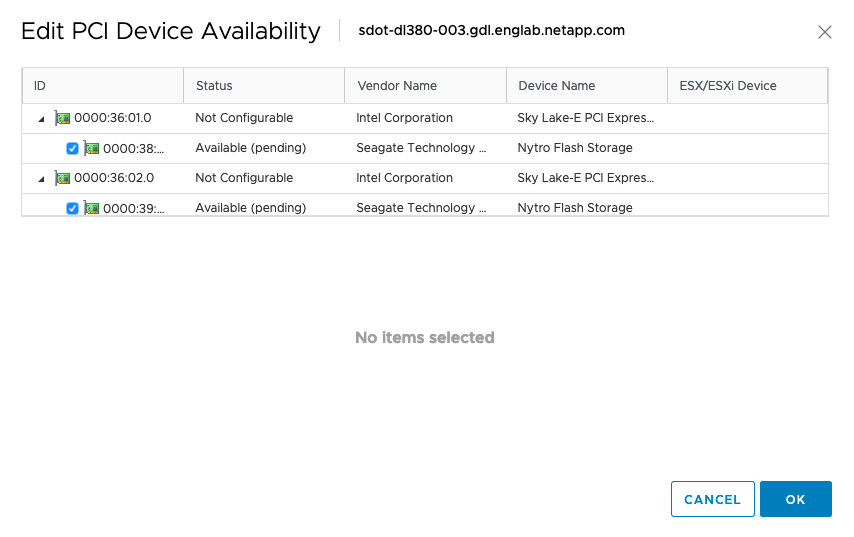

      編輯 PCI 裝置可用性

    註 您需要一個由 NVMe 裝置支援的 VMFS 資料存放區，用於託管 ONTAP Select VM 系統磁碟和虛擬 NVRAM。在配置其他 NVMe 磁碟機進行 PCI 傳遞時，請至少預留一個 NVMe 磁碟機用於此目的。

    1. 選擇 OK 。所選裝置會顯示 Available (pending) 。

  5. 選取 Reboot This Host。

    以下範例輸出適用於 ESXi 主機：

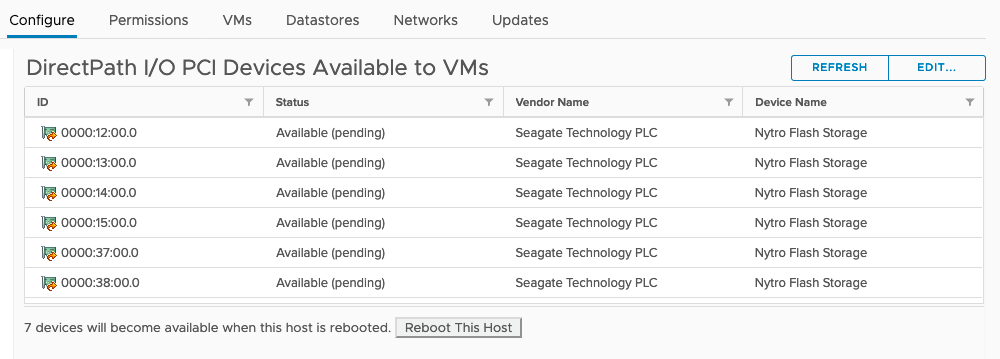

    重新啟動此主機

步驟 2：安裝 ONTAP Select Deploy 公用程式

主機準備就緒後，即可安裝 ONTAP Select Deploy 實用程式。Deploy 會引導您在新準備的主機上建立 ONTAP Select 儲存叢集。在此過程中，Deploy 會偵測已配置為直通模式的 NVMe 驅動器，並自動將其選取為 ONTAP 資料磁碟。如有需要，您可以調整預設選擇。

註 每個 ONTAP Select 節點最多支援 14 個 NVMe 裝置。

以下範例輸出適用於 ESXi 主機：

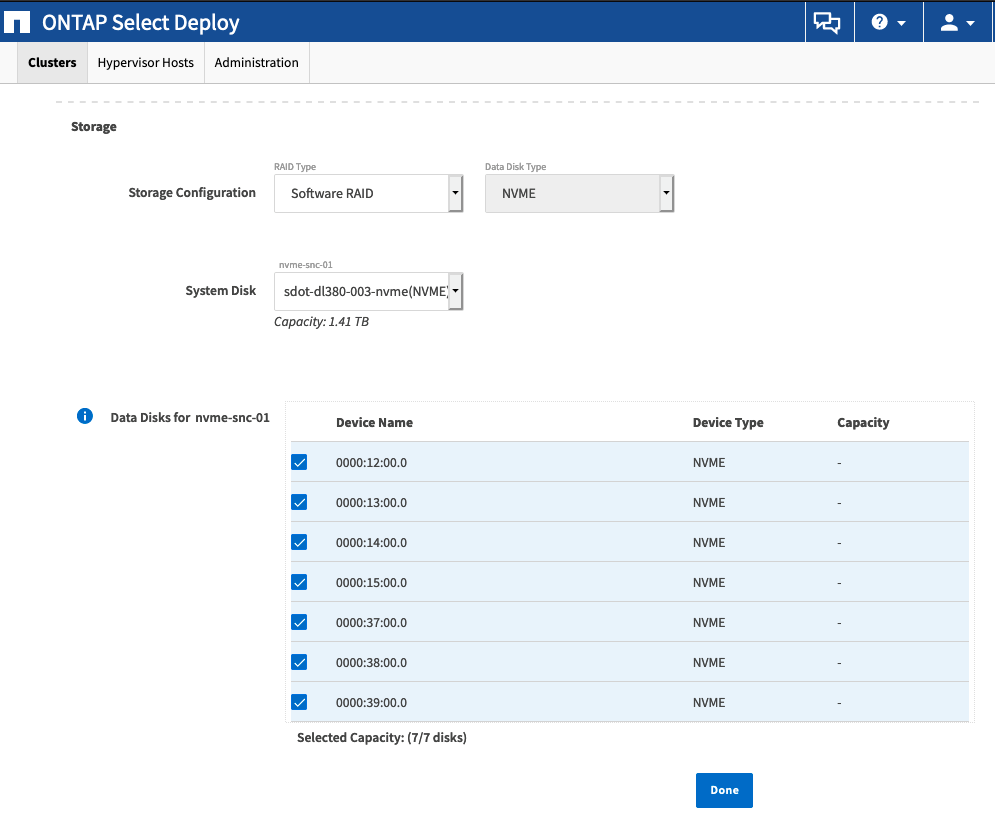

ONTAP Select Deploy 叢集

叢集成功部署後、ONTAP System Manager 可讓您根據最佳實務做法來配置儲存設備。ONTAP 會自動啟用 Flash 最佳化儲存效率功能、以充分發揮 NVMe 儲存設備的效能。

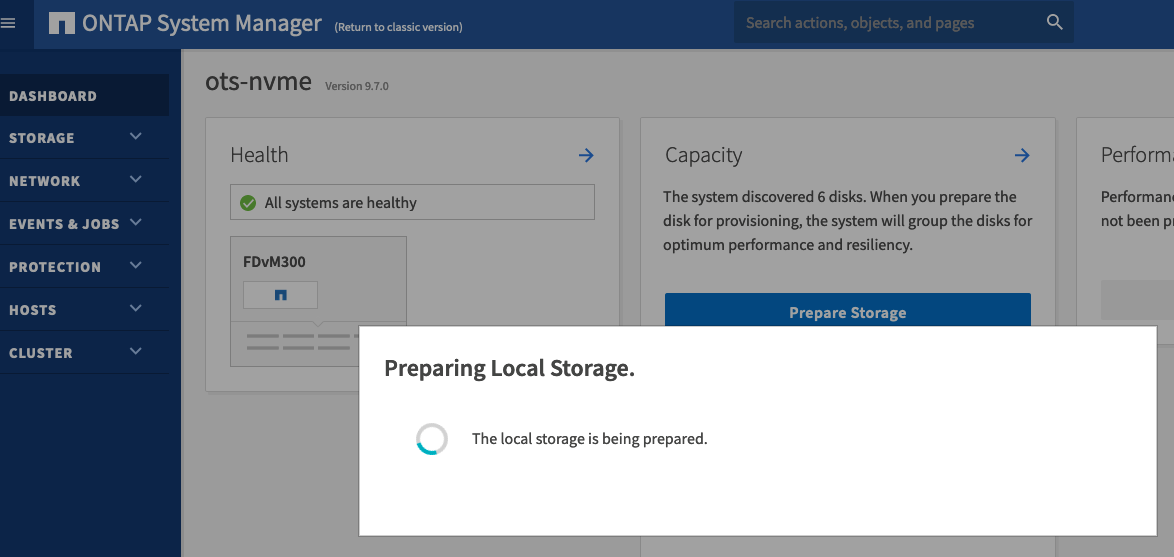

準備本機儲存設備

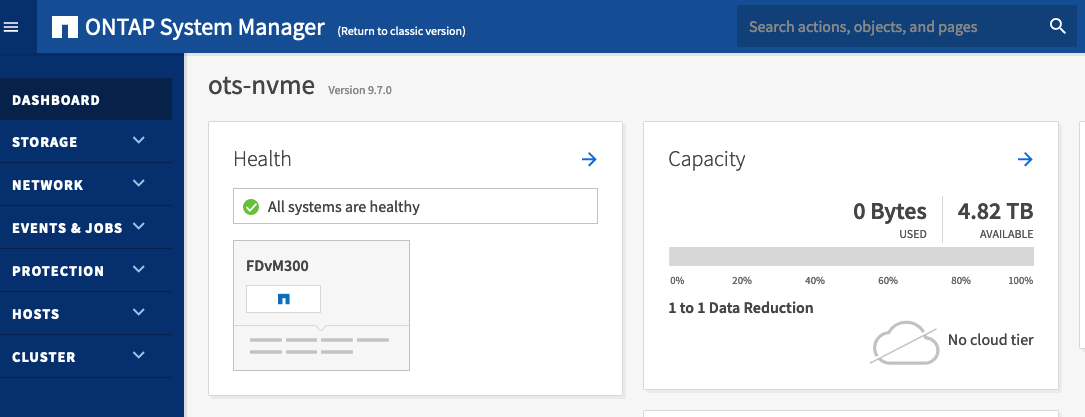

ONTAP System Manager
