部署適用於 VMware vSphere 的 ONTAP 工具

貢獻者
PDF

您可以在兩種組態中部署適用於 VMware vSphere 的 ONTAP 工具：

  • 非 HA 單節點組態

  • HA 組態

非 HA 單節點組態

您可以在中小型組態中部署非 HA 單節點組態。

  • 小型非 HA 組態包含 8 個 CPU 和 16 GB RAM 。

  • 中型非 HA 組態包含 12 個 CPU 和 24 GB RAM 。

開始之前

確定網路路由存在。儲存資料網路必須可從 VM 管理網路存取。例如、登入 ONTAP > 執行命令 _network route create -vserver <SVM> -destination 0.0.0.0/0 -gateway <gateway_ip> _

步驟

  1. `.zip`從下載包含適用於 VMware vSphere 的 ONTAP 工具二進位檔案（ .ova ）和簽署憑證 "NetApp 支援網站"的檔案。

  2. 登入 vSphere 伺服器。

  3. 瀏覽至您建立的資源集區、叢集或您要部署 OVA 的主機。

  4. 以滑鼠右鍵按一下所需位置、然後選取 * 部署 OVF 範本 …​* 。

    註 請勿將適用於 VMware vSphere 虛擬機器的 ONTAP 工具部署在其管理的 VVols 資料存放區上。

  5. 透過 .ova_ 檔案的 URL 選取 OVA 檔案、或瀏覽至儲存 .ova 檔案的資料夾、然後按一下 * 下一步 * 。

  6. 選取電腦資源、然後按一下 * 下一步 * 。

  7. 檢閱範本的詳細資料、然後按一下 * 下一步 * 。

  8. 閱讀並接受授權合約。

  9. 選擇部署組態、然後按一下 * 下一步 * 。

    進階部署選項使用 Trident 做為 ONTAP 的動態儲存資源配置程式來建立磁碟區、而簡易部署則使用本機儲存設備來建立磁碟區。

  10. 選擇用於配置和磁盤文件的存儲設備，然後單擊 Next （下一步 * ）。

  11. 選擇每個來源網路的目的地網路、然後按一下 * 下一步 * 。

  12. 在 * 自訂範本 * 中、輸入必要的詳細資料、然後按一下 * 下一步 *

    • 啟用 SVM 範圍時、您應該已啟用 SVM 支援、並提供管理 IP 位址。

    • 此處提供的資訊在安裝過程中已通過適當模式的驗證。若有差異、網路主控台會顯示錯誤訊息、並提示您更正所提供的任何不正確資訊。

    • 主機名稱必須包含大寫字母（ A-Z ）、小寫字母（ a-z ）、數字（ 0-9 ）或連字號（ - ）特殊字元。如果您要設定雙堆疊、請指定對應至 IPv6 位址的主機名稱。

      註 不支援 Pure IPv6 。同時具有 IPv6 和 IPv4 位址的 VLAN 支援混合模式。

  13. 查看 * 準備完成 * 視窗中的詳細資料、選取 * 完成 * 。

    在建立部署工作時、進度會顯示在 vSphere 工作列中。

  14. 在工作完成後開啟虛擬機器電源。

HA 組態

您可以在小型、中型或大型組態中設定 HA 三個節點。HA 部署使用 Trident 來儲存服務資料。

  • 小型 HA 三個節點每個節點包含 8 個 CPU 和 16 GB RAM 。

  • 中高可用度三個節點每個節點包含 12 個 CPU 和 24 GB RAM 。

  • 大型 HA 三個節點每個節點包含 16 個 CPU 和 32 GB RAM 。

開始之前

本工作提供如何在小型、中型或高組態中安裝 HA 三個節點的說明。

建立內容庫是部署 HA 三個節點組態的必要先決條件步驟。VMware 中的內容庫是儲存 VM 範本、 vApp 範本及其他類型檔案的容器物件。使用內容庫進行部署可提供無縫體驗、因為它並不受網路連線能力的限制。

註 您應該將內容庫儲存在共享的資料存放區、這樣叢集中的所有主機都可以存取它。在 HA 組態中部署 OVA 之前、您需要先建立內容庫來儲存 OVA 。
註 內容庫範本一旦上傳、就不應在部署後刪除、因為它會在重新開機時使用。

使用下列步驟建立內容庫：

  1. `.zip`從下載包含適用於 VMware vSphere 的 ONTAP 工具二進位檔案（ .ova ）和簽署憑證 "NetApp 支援網站"的檔案。

  2. 使用登入 vSphere 用戶端 https://vcenterip/ui

  3. 選取 vSphere 用戶端旁的水平省略號、然後選取 * 內容庫 * 。

  4. 選取頁面右側的 * 建立 * 。

  5. 提供文件庫名稱並建立內容庫。

  6. 瀏覽至您建立的內容庫。

  7. 選取頁面右側的 * 動作 * 、然後選取 * 匯入項目 * 並匯入 OVA 檔案。

註 如需詳細資訊、請參閱 "建立及使用內容庫"部落格。

請確定您已將 OVA 匯入內容庫。請將內容庫的名稱和您提供給 OVA 項目的文件庫項目名稱保留在手邊。

註 在繼續部署之前、請在安裝 ONTAP 工具期間、將資源清冊上的叢集分散式資源排程器（ DRS ）設定為「保守」。如此可確保 VM 在安裝期間不會移轉。

步驟

  1. `.zip`從下載包含適用於 VMware vSphere 的 ONTAP 工具二進位檔案（ .ova ）和簽署憑證 "NetApp 支援網站"的檔案。

  2. 登入 vSphere 伺服器。

  3. 瀏覽至您建立的資源集區、叢集或您要部署 OVA 的主機。

  4. 以滑鼠右鍵按一下所需位置、然後選取 * 部署 OVF 範本 …​* 。

    註 請勿將適用於 VMware vSphere 虛擬機器的 ONTAP 工具部署在其管理的 VVols 資料存放區上。

  5. 透過 .ova_ 檔案的 URL 選取 OVA 檔案、或瀏覽至儲存 .ova 檔案的資料夾、然後按一下 * 下一步 * 。

  6. 若要從內容庫部署適用於 VMware vSphere 的 ONTAP 工具：

    1. 移至內容庫、然後按一下您要部署的文件庫項目。

    2. 按一下 * 動作 * > * 此範本的新 VM *

  7. 選取電腦資源、然後按一下 * 下一步 * 。

  8. 檢閱範本的詳細資料、然後按一下 * 下一步 * 。

  9. 閱讀並接受授權合約、然後按一下 * 下一步 * 。

  10. 選擇部署組態、然後按一下 * 下一步 * 。

  11. 選擇用於配置和磁盤文件的存儲設備，然後單擊 Next （下一步 * ）。

  12. 選擇每個來源網路的目的地網路、然後按一下 * 下一步 * 。

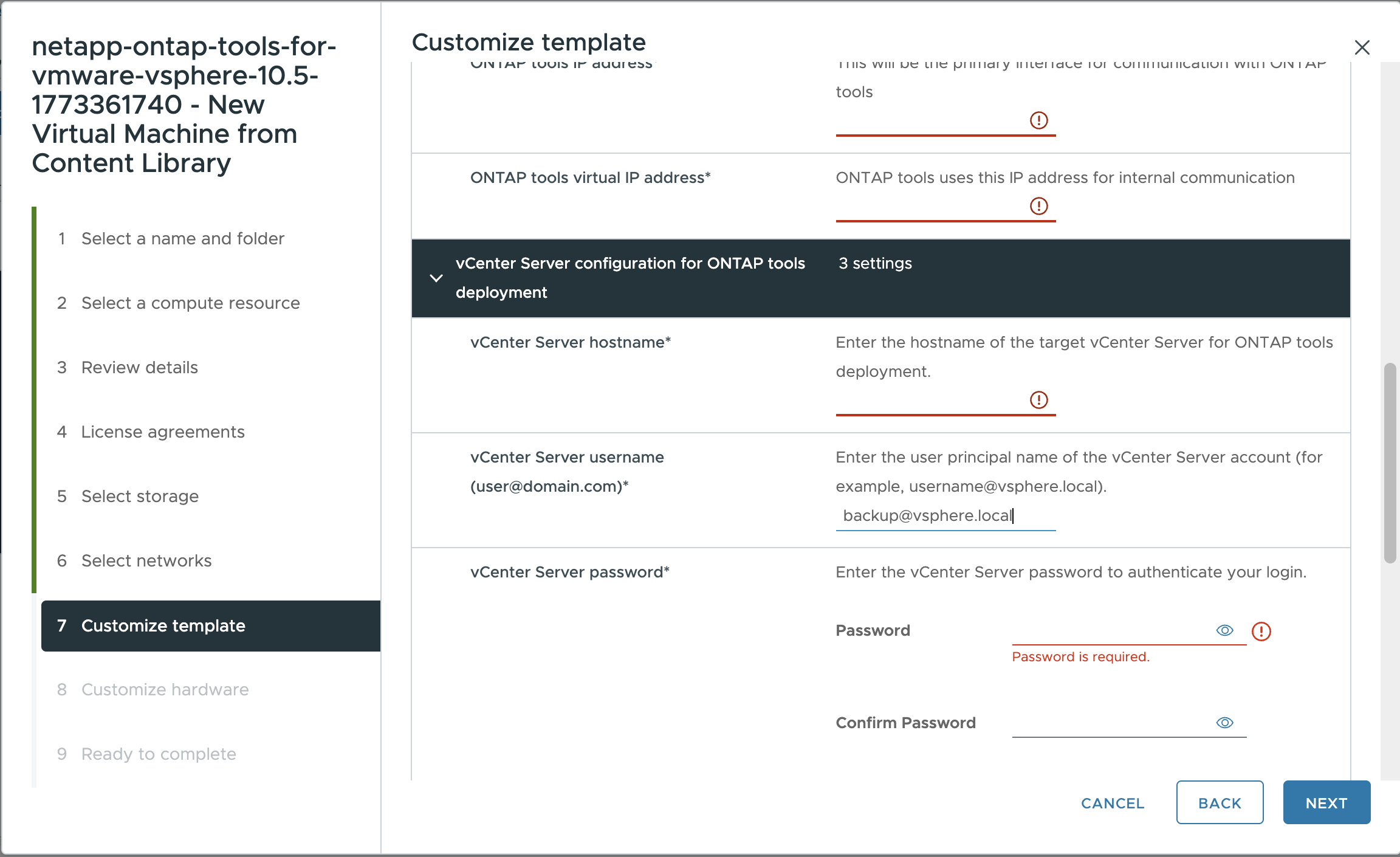

  13. 在 * 自訂範本 * 視窗中、填寫必填欄位、然後按一下 * 下一步 * 。

    • 在 HA 部署模式中，請勿在部署後重新命名 VM 名稱。

    • 啟用 SVM 範圍時、您應該已啟用 SVM 支援、並提供管理 IP 位址。

    • 此處提供的資訊在安裝過程中已通過適當模式的驗證。若有差異、網路主控台會顯示錯誤訊息、並提示您更正所提供的任何不正確資訊。

    • 主機名稱必須包含大寫字母（ A-Z ）、小寫字母（ a-z ）、數字（ 0-9 ）或連字號（ - ）特殊字元。如果您要設定雙堆疊、請指定對應至 IPv6 位址的主機名稱。

      註 不支援 Pure IPv6 。同時具有 IPv6 和 IPv4 位址的 VLAN 支援混合模式。

  14. 查看 * 準備完成 * 視窗中的詳細資料、選取 * 完成 * 。

    在建立部署工作時、進度會顯示在 vSphere 工作列中。

  15. 在工作完成後開啟虛擬機器電源。

您可以在 VM 的 Web 主控台中追蹤安裝進度。

如果 OVF 表單中輸入的值有任何差異、則會出現對話方塊提示您採取修正行動。在對話方塊中進行必要的變更、使用 Tab 鍵瀏覽並選取「確定」。您有三次嘗試來修正任何問題。如果三次嘗試後問題持續發生、安裝程序將會停止、建議您在新的 VM 上重試安裝。
