使用 Azure Key Vault 管理Cloud Volumes ONTAP加密金鑰

貢獻者 netapp-manini

您可以使用 Azure Key Vault (AKV) 來保護 Azure 部署的應用程式中ONTAP加密金鑰。請參閱"Microsoft 文件"

AKV 僅可用於保護資料 SVM 的NetApp磁碟區加密 (NVE) 金鑰。欲了解更多信息,請參閱"ONTAP 文件"

可以使用 CLI 或ONTAP REST API 啟用 AKV 金鑰管理。

使用 AKV 時,請注意預設使用資料 SVM LIF 與雲端金鑰管理端點通訊。節點管理網路用於與雲端提供者的身份驗證服務(login.microsoftonline.com)進行通訊。如果叢集網路配置不正確,叢集將無法正確利用金鑰管理服務。

開始之前
  • Cloud Volumes ONTAP必須運作 9.10.1 或更高版本

  • 已安裝磁碟區加密 (VE) 授權(NetApp磁碟區加密許可證會自動安裝在每個在NetApp支援中註冊的Cloud Volumes ONTAP系統上)

  • 您必須擁有多租戶加密金鑰管理 (MT_EK_MGMT) 許可證

  • 您必須是叢集或 SVM 管理員

  • 有效的 Azure 訂閱

限制
  • AKV 只能在資料 SVM 上配置

  • NAE 不能與 AKV 一起使用。 NAE 需要外部支援的 KMIP 伺服器。

  • Cloud Volumes ONTAP節點每 15 分鐘輪詢一次 AKV,以確認可存取性和金鑰可用性。此輪詢週期是不可設定的,並且在輪詢嘗試連續四次失敗後(總共 1 小時),磁碟區將處於離線狀態。

配置過程

概述的步驟擷取如何向 Azure 註冊您的Cloud Volumes ONTAP配置以及如何建立 Azure Key Vault 和金鑰。如果您已經完成這些步驟,請確保您具有正確的配置設置,特別是在建立 Azure Key Vault,然後繼續Cloud Volumes ONTAP配置

Azure 應用程式註冊
  1. 您必須先在 Azure 訂閱中註冊您希望Cloud Volumes ONTAP用於存取 Azure Key Vault 的應用程式。在 Azure 入口網站中,選擇套用註冊

  2. 選擇新註冊

  3. 為您的應用程式提供名稱並選擇支援的應用程式類型。預設的單一租戶足以滿足 Azure Key Vault 的使用。選擇註冊

  4. 在 Azure 概覽視窗中,選擇已註冊的應用程式。將應用程式(客戶端)ID目錄(租用戶)ID複製到安全位置。在稍後的註冊過程中將需要它們。

建立 Azure 用戶端機密
  1. 在 Azure Key Vault 應用程式註冊的 Azure 入口網站中,選擇「憑證和機密」窗格。

  2. 選擇新客戶端密鑰。為您的客戶端密鑰輸入一個有意義的名稱。 NetApp建議的有效期限為 24 個月;但是,您的特定雲端治理策略可能需要不同的設定。

  3. 按一下新增以建立客戶端金鑰。複製列中列出的秘密字串,並將其儲存在安全的位置,以便稍後使用Cloud Volumes ONTAP配置。當您離開該頁面後,秘密值將不再顯示。

建立 Azure Key Vault
  1. 如果您有現有的 Azure Key Vault,則可以將其連接到Cloud Volumes ONTAP配置;但是,您必須根據此過程中的設定調整存取原則。

  2. 在 Azure 入口網站中,導覽至 Key Vaults 部分。

  3. 點擊「+建立」並輸入所需信息,包括資源組、區域和定價層。此外,輸入保留已刪除保管庫的天數,並在金鑰保管庫上選擇啟用清除保護

  4. 選擇下一步來選擇存取策略。

  5. 選擇以下選項:

    1. 存取配置下,選擇Vault 訪問策略

    2. 資源存取下,選擇Azure 磁碟加密進行磁碟區加密

  6. 選擇“+建立”以新增存取策略。

  7. 從範本配置下,按一下下拉式選單,然後選擇金鑰、機密和憑證管理範本。

  8. 選擇每個下拉權限選單(金鑰、秘密、憑證),然後在選單清單頂部選擇全選以選擇所有可用的權限。您應該:

    • 關鍵權限:已選擇 20 個

    • 秘密權限:已選擇 8 個

    • 憑證權限:已選擇 16 個

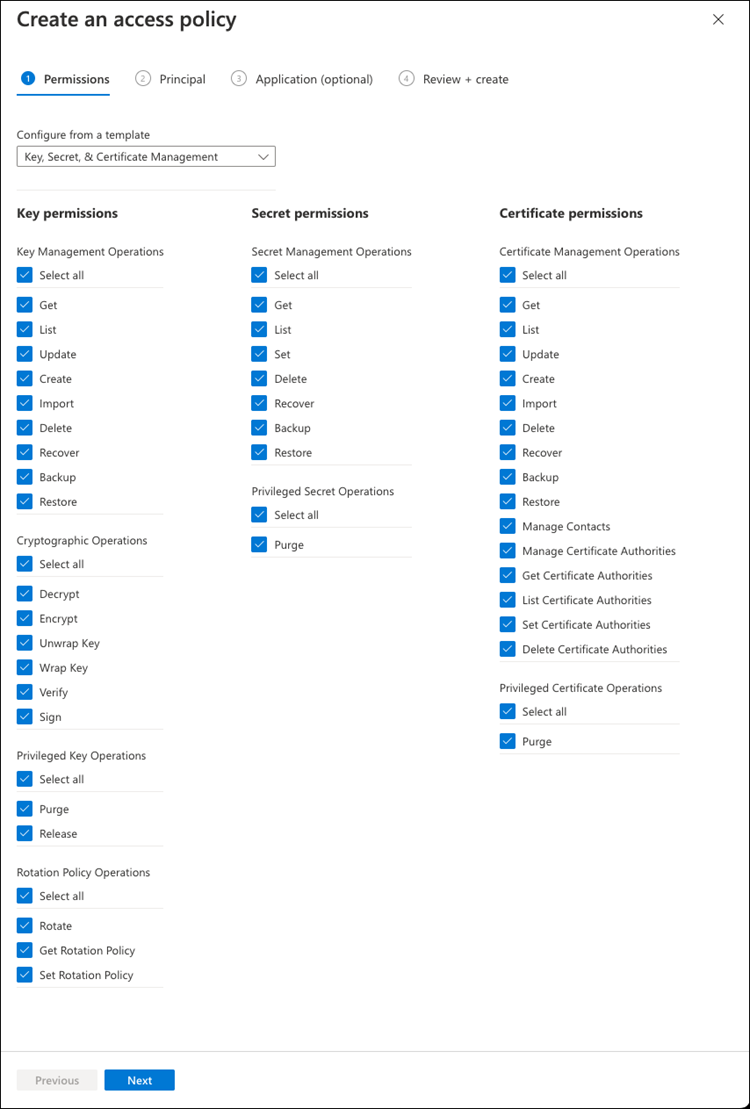

      建立存取策略的螢幕截圖,其中顯示了建立存取策略所需的所有權限選擇

  9. 按一下下一步,選擇您在 Azure 中建立的主體註冊應用程式Azure 應用程式註冊。選擇下一步

    註 每個策略只能分配一個主體。

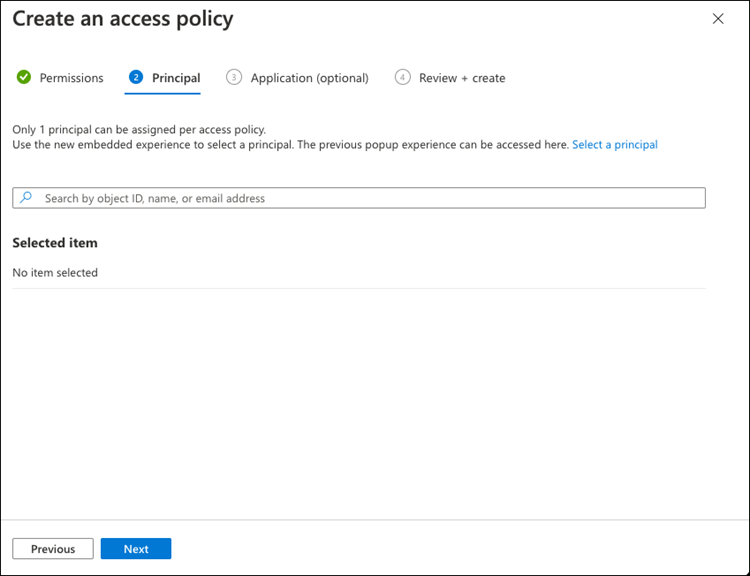

    建立存取策略主體標籤的螢幕截圖

  10. 按一下下一步兩次,直到到達審核並建立。然後,按一下建立

  11. 選擇下一步進入網路選項。

  12. 選擇適當的網路存取方法或選擇所有網路檢視 + 建立來建立金鑰保管庫。 (網路存取方法可能由治理策略或您的企業雲端安全團隊規定。)

  13. 記錄金鑰保管庫 URI:在您建立的金鑰保管庫中,導覽至概覽功能表並從右側列複製Vault URI。您需要它來完成後面的步驟。

建立加密金鑰
  1. 在您為Cloud Volumes ONTAP建立的 Key Vault 選單中,導覽至 Keys 選項。

  2. 選擇產生/導入來建立新金鑰。

  3. 將預設選項設定為生成

  4. 提供以下資訊:

    • 加密金鑰名稱

    • 金鑰類型:RSA

    • RSA金鑰大小:2048

    • 已啟用:是

  5. 選擇建立來建立加密金鑰。

  6. 返回Keys選單並選擇您剛剛建立的密鑰。

  7. 選擇目前版本下的金鑰ID,查看金鑰屬性。

  8. 找到密鑰標識符欄位。複製 URI,直到但不包括十六進位字串。

建立 Azure Active Directory 端點(僅限 HA)
  1. 僅當您為 HA Cloud Volumes ONTAP系統設定 Azure Key Vault 時才需要此程序。

  2. 在 Azure 入口網站中導覽至虛擬網路

  3. 選擇部署Cloud Volumes ONTAP系統的虛擬網絡,然後選擇頁面左側的子網選單。

  4. 從清單中選擇Cloud Volumes ONTAP部署的子網路名稱。

  5. 導航至服務端點標題。在下拉式選單中,選擇以下內容:

    • Microsoft.AzureActiveDirectory

    • Microsoft.KeyVault

    • Microsoft.Storage(可選)

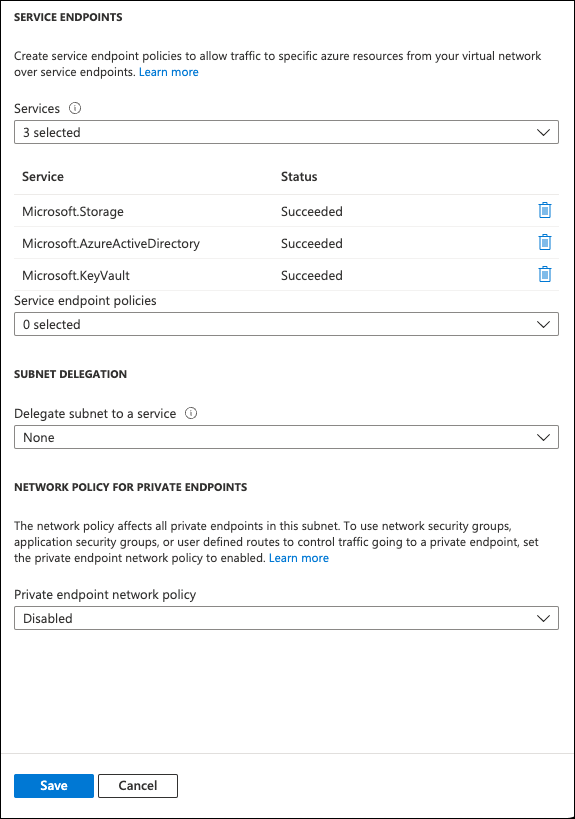

      服務端點的螢幕截圖顯示了三個選定的服務

  6. 選擇儲存來捕獲您的設定。

Cloud Volumes ONTAP配置
  1. 使用您首選的 SSH 用戶端連線到叢集管理 LIF。

  2. 在ONTAP中進入進階權限模式:
    set advanced -con off

  3. 確定所需的資料 SVM 並驗證其 DNS 配置:
    vserver services name-service dns show

    1. 如果所需資料 SVM 的 DNS 項目存在且包含 Azure DNS 項目,則無需執行任何操作。如果沒有,請為資料 SVM 新增指向 Azure DNS、私人 DNS 或本機伺服器的 DNS 伺服器項目。這應該與叢集管理員 SVM 的條目相符:
      vserver services name-service dns create -vserver SVM_name -domains domain -name-servers IP_address

    2. 驗證已為資料 SVM 建立 DNS 服務:
      vserver services name-service dns show

  4. 使用應用程式註冊後儲存的用戶端 ID 和租用戶 ID 啟用 Azure Key Vault:
    security key-manager external azure enable -vserver SVM_name -client-id Azure_client_ID -tenant-id Azure_tenant_ID -name key_vault_URI -key-id full_key_URI

    註 這 `_full_key_URI`價值必須利用 `<https:// <key vault host name>/keys/<key label>`格式。
  5. 成功啟用 Azure Key Vault 後,輸入 `client secret value`當出現提示時。

  6. 檢查密鑰管理器的狀態:
    `security key-manager external azure check`輸出將如下所示:

    ::*> security key-manager external azure check

    Vserver: data_svm_name
    Node: akvlab01-01

    Category: service_reachability
        Status: OK

    Category: ekmip_server
        Status: OK

    Category: kms_wrapped_key_status
        Status: UNKNOWN
        Details: No volumes created yet for the vserver. Wrapped KEK status will be available after creating encrypted volumes.

    3 entries were displayed.

    如果 service_reachability`狀態不是 `OK,SVM 無法透過所有必要的連線和權限存取 Azure Key Vault 服務。確保您的 Azure 網路策略和路由不會阻止您的私人 vNet 到達 Azure Key Vault 公共終端點。如果確實如此,請考慮使用 Azure Private 端點從 vNet 內部存取 Key Vault。您可能還需要在 SVM 上新增靜態主機條目來解析端點的私人 IP 位址。

    這 `kms_wrapped_key_status`將報告 `UNKNOWN`在初始配置時。其狀態將變為 `OK`第一卷加密後。

  7. 可選:建立測試卷以驗證 NVE 的功能。

    vol create -vserver SVM_name -volume volume_name -aggregate aggr -size size -state online -policy default

    如果配置正確, Cloud Volumes ONTAP將自動建立磁碟區並啟用磁碟區加密。

  8. 確認卷已正確建立並加密。如果是的話, -is-encrypted`參數將顯示為 `true
    vol show -vserver SVM_name -fields is-encrypted

  9. 可選:如果要更新 Azure Key Vault 驗證憑證上的憑證,請使用下列命令:
    security key-manager external azure update-credentials -vserver v1 -authentication-method certificate
