為Cloud Volumes ONTAP HA 設定 AWS 傳輸網關
設定 AWS 中轉網關以允許存取 HA 對的"浮動IP位址"來自 HA 對所在的 VPC 外部。
當Cloud Volumes ONTAP HA 設定分佈在多個 AWS 可用區時,需要浮動 IP 位址才能從 VPC 內部存取 NAS 資料。當發生故障時,這些浮動 IP 位址可以在節點之間遷移,但它們無法從 VPC 外部進行本機存取。單獨的私人 IP 位址提供從 VPC 外部的資料訪問,但它們不提供自動故障轉移。
叢集管理介面和可選的 SVM 管理 LIF 也需要浮動 IP 位址。
如果您設定了 AWS 傳輸網關,則可以從 HA 對所在的 VPC 外部存取浮動 IP 位址。這意味著 VPC 以外的 NAS 用戶端和NetApp管理工具可以存取浮動 IP。

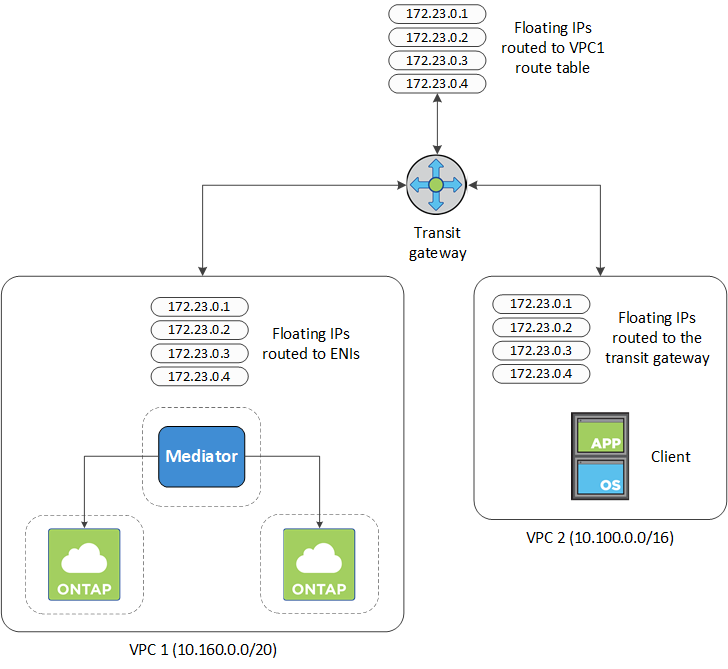

下面是一個顯示透過中轉網關連接的兩個 VPC 的範例。 HA 系統位於一個 VPC 中,而客戶端位於另一個 VPC 中。然後,您可以使用浮動 IP 位址在用戶端上安裝 NAS 磁碟區。
以下步驟說明如何設定類似的配置。
-
將 VPC 與傳輸網關路由表關聯。
-
在 VPC 服務中,按一下 Transit Gateway Route Tables。
-
選擇路由表。
-
按一下*關聯*,然後選擇*建立關聯*。
-
選擇要關聯的附件(VPC),然後按一下*建立關聯*。
-
-
透過指定 HA 對的浮動 IP 位址在傳輸網關的路由表中建立路由。
您可以在NetApp控制台的系統資訊頁面上找到浮動 IP 位址。以下是一個例子:
以下範例圖顯示了中轉網關的路由表。它包括到兩個 VPC 的 CIDR 區塊的路由和Cloud Volumes ONTAP使用的四個浮動 IP 位址。
-
修改需要存取浮動IP位址的VPC的路由表。
-
為浮動IP位址新增路由條目。
-
將路由條目新增至 HA 對所在 VPC 的 CIDR 區塊。
下面的範例圖顯示了 VPC 2 的路由表,其中包含到 VPC 1 的路由和浮動 IP 位址。
-
-
透過在需要存取浮動 IP 位址的 VPC 中新增路由來修改 HA 對的 VPC 的路由表。
這一步很重要,因為它完成了 VPC 之間的路由。
以下範例影像顯示了 VPC 1 的路由表。它包括到浮動 IP 位址和客戶端所在的 VPC 2 的路由。控制台在部署 HA 對時會自動將浮動 IP 新增至路由表。
-
將安全性群組設定更新為 VPC 的所有流量。
-
在虛擬私有雲下,點選*子網路*。
-
按一下「路由表」選項卡,為 HA 對的其中一個浮動 IP 位址選擇所需的環境。
-
按一下“安全性群組”。
-
選擇*編輯入站規則*。
-
按一下“新增規則”。
-
在類型下,選擇*所有流量*,然後選擇 VPC IP 位址。
-
按一下“儲存規則”以套用變更。
-
-
使用浮動 IP 位址將磁碟區掛載到客戶端。
您可以透過控制台中「管理磁碟區」面板下的「Mount Command」選項在控制台中找到正確的 IP 位址。
-
如果您正在掛載 NFS 卷,請設定匯出策略以符合用戶端 VPC 的子網路。
