Trident 架構

PDF

Trident 以單一 Controller Pod 和叢集中每個工作節點上的一個 Node Pod 的形式運作。Node Pod 必須運行在您希望掛載 Trident 磁碟區的任何主機上。

了解控制器 Pod 和節點 Pod

Trident 在 Kubernetes 叢集上部署為單一 Trident Controller Pod 和一個或多個 Trident 節點 Pod，並使用標準 Kubernetes CSI Sidecar Containers 來簡化 CSI 外掛程式的部署。"Kubernetes CSI Sidecar 容器" 由 Kubernetes Storage 社群維護。

Kubernetes "節點選取器" 和 "容忍度與污點" 用於將 Pod 限制在特定或首選節點上運行。您可以在 Trident 安裝期間為控制器 Pod 和節點 Pod 設定節點選擇器和容錯範圍。

  • 控制器外掛程式負責處理磁碟區配置和管理，例如快照和調整大小。

  • 節點外掛程式負責將儲存設備連接到節點。

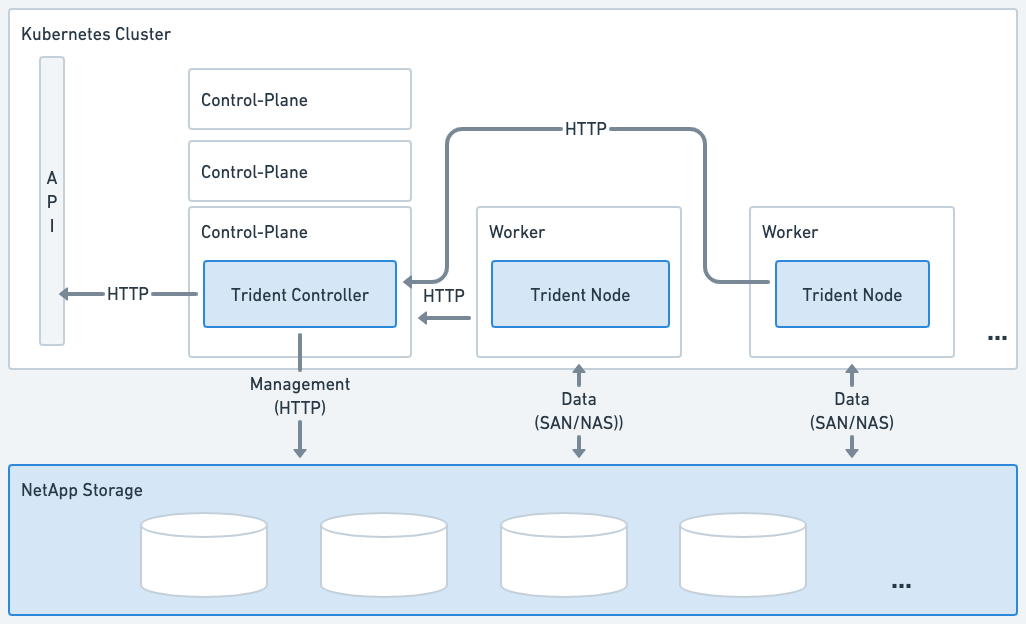

Kubernetes 叢集上的 Trident 架構圖。
圖 1. Trident 已部署在 Kubernetes 叢集上

Trident Controller Pod

Trident Controller Pod 是一個運行 CSI Controller 插件的單一 Pod 。

  • 負責在 NetApp 儲存設備中配置和管理磁碟區

  • 由 Kubernetes Deployment 管理

  • 可以在控制平面或工作節點上執行，具體取決於安裝參數。

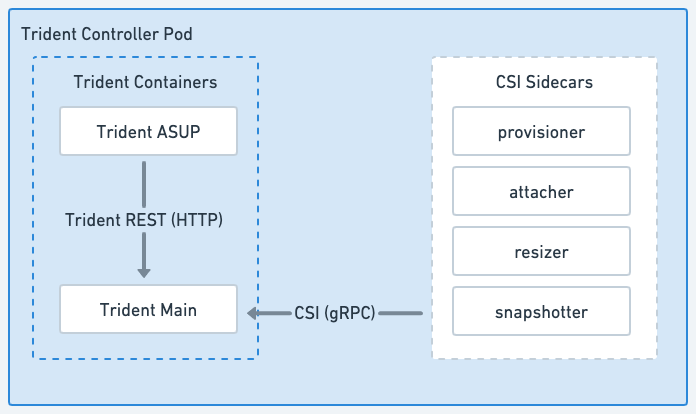

運行 CSI Controller 外掛程式及適用 CSI Sidecar 的 Trident Controller Pod 示意圖。
圖 2. Trident Controller Pod 示意圖

Trident 節點 Pod

Trident Node Pod 是執行 CSI Node 外掛程式的特權 Pod。

  • 負責掛載和卸載主機上執行的 Pod 儲存設備

  • 由 Kubernetes DaemonSet 管理

  • 必須在任何能夠掛載 NetApp 儲存設備的節點上執行

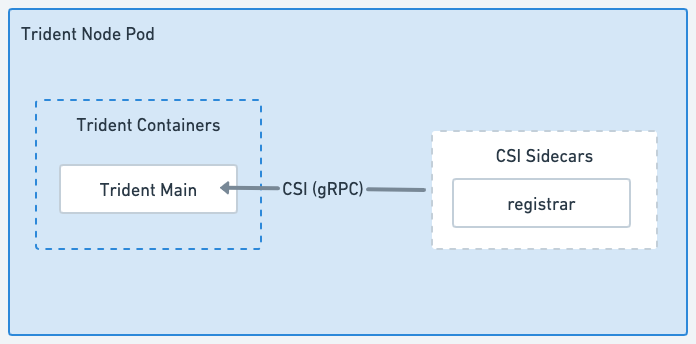

執行 CSI Node 外掛程式及適用 CSI sidecar 的 Trident Node Pod 示意圖。
圖 3. Trident 節點 Pod 示意圖

支援的 Kubernetes 叢集架構

Trident 支援下列 Kubernetes 架構：

Kubernetes 叢集架構 支援 預設安裝

單一主節點、運算節點

是的

是的

多主機、運算

是的

是的

主節點、 `etcd`運算

是的

是的

主節點、基礎架構、運算

是的

是的
