TR-4997: Oracle RAC-Bereitstellung und -Schutz in VCF mit vVols

Beitragende netapp-revathid kevin-hoke

Allen Cao, Niyaz Mohamed, NetApp

Die Lösung bietet einen Überblick und Details zur Oracle-Bereitstellung und zum Schutz in VMware Cloud Foundation (VCF) mit vSphere Virtual Volumes (vVols) als primärem Datenbankspeicher und Oracle-Datenbank in der Real Application Clusters (RAC)-Konfiguration.

Zweck

VMware vSphere Virtual Volumes (vVols) ist ein SAN/NAS-Verwaltungs- und Integrationsframework, das virtuelle Datenträger als native Speicherobjekte verfügbar macht und Array-basierte Vorgänge auf der Ebene virtueller Datenträger ermöglicht. Mit anderen Worten: vVols machen SAN/NAS-Geräte VM-fähig und ermöglichen die Nutzung arraybasierter Datendienste mit einem VM-zentrierten Ansatz auf der Granularität einer einzelnen virtuellen Festplatte. vVols ermöglicht es Kunden, die einzigartigen Möglichkeiten ihrer aktuellen Speicherinvestitionen zu nutzen und ohne Unterbrechungen auf ein einfacheres und effizienteres Betriebsmodell umzusteigen, das für virtuelle Umgebungen optimiert ist und mit allen Speichertypen kompatibel ist.

In"TR-4996" haben wir die Bereitstellung und den Schutz einer einzelnen Oracle-Datenbankinstanz in VCF mit vVols demonstriert. Diese Dokumentation demonstriert die Bereitstellung und den Schutz einer Oracle RAC-Datenbank in einer VMware Cloud Foundation-Umgebung mit vVols als primärem Datenbankspeicher in einem NetApp ONTAP -Speichercluster. Die Oracle RAC-Datenbank ist so konfiguriert, als ob sie in lokalen Dateisystemen auf einem lokalen Speichersystem bereitgestellt würde. Dieser technische Bericht konzentriert sich auf die Schritte zum Erstellen von vVols in VCF für die Oracle RAC-Bereitstellung. Wir demonstrieren außerdem die Bereitstellung von Oracle RAC-Datenbanken in VCF auf vVols mit dem NetApp Automatisierungs-Toolkit und den RAC-Datenbankschutz mit dem NetApp SnapCenter -UI-Tool.

Diese Lösung ist für die folgenden Anwendungsfälle geeignet:

  • Oracle RAC-Datenbankbereitstellung in VCF mit vVols -Datenspeicher auf NetApp ONTAP AFF als primärem Datenbankspeicher

  • Sicherung und Wiederherstellung von Oracle-Datenbanken in VCF mit vVols Datenspeicher unter Verwendung des NetApp SnapCenter UI-Tools

Publikum

Diese Lösung ist für folgende Personen gedacht:

  • Ein DBA, der Oracle RAC in VCF mit vVols Datenspeicher auf NetApp ONTAP AFF als primären Datenbankspeicher bereitstellen möchte

  • Ein Datenbanklösungsarchitekt, der Oracle RAC-Workloads in VCF mit vVols Datenspeicher auf NetApp ONTAP AFF Speicher testen möchte

  • Ein Speicheradministrator, der eine in VCF bereitgestellte Oracle RAC-Datenbank mit vVols Datenspeicher auf NetApp ONTAP AFF -Speicher bereitstellen und verwalten möchte

  • Ein Anwendungsbesitzer, der eine Oracle RAC-Datenbank in VCF mit vVol-Datenspeicher einrichten möchte

Test- und Validierungsumgebung für Lösungen

Das Testen und Validieren dieser Lösung wurde in einer Laborumgebung in VCF mit vVols Datenspeicher auf NetApp ONTAP AFF Speicher durchgeführt, der möglicherweise nicht der endgültigen Bereitstellungsumgebung entspricht. Weitere Informationen finden Sie im Abschnitt Wichtige Faktoren für die Bereitstellungsüberlegungen .

Architektur

Dieses Bild bietet eine detaillierte Darstellung der Oracle-Bereitstellungskonfiguration in der öffentlichen AWS-Cloud mit iSCSI und ASM.

Hardware- und Softwarekomponenten

Hardware

NetApp ONTAP AFF A300

Version 9.14.1P4

DS224-Shelf mit 24 NVMe-Festplatten, Gesamtkapazität 35,2 TiB

VMware VSphere-Cluster

Version 8.02

12 CPU(s) x Intel® Xeon® Gold 5218 CPU @ 2,30 GHz, 8 Knoten (4 Verwaltungs- und 4 Workload-Domänen)

Software

RedHat Linux

RHEL-8.6, 4.18.0-372.9.1.el8.x86_64-Kernel

Hosting von Oracle DB-Servern, Bereitstellung eines RedHat-Abonnements zum Testen

Windows Server

2022 Standard, 10.0.20348 Build 20348

Hosten des SnapCenter -Servers

Centos Linux

CentOS Linux-Version 8.5.2111

Hosting des Ansible-Controllers

Oracle Grid-Infrastruktur

Version 19.18

RU-Patch p34762026_190000_Linux-x86-64.zip angewendet

Oracle-Datenbank

Version 19.18

RU-Patch p34765931_190000_Linux-x86-64.zip angewendet

Oracle OPatch

Version 12.2.0.1.36

Neuester Patch p6880880_190000_Linux-x86-64.zip

SnapCenter Server

Version 6.0

Arbeitsgruppenbereitstellung

SnapCenter Plug-in for VMware vSphere

Version 6.0

Als OVA-VM im vSphere-Cluster bereitgestellt

ONTAP -Tool für VMware vSphere

Version 9.13

Als OVA-VM im vSphere-Cluster bereitgestellt

Öffnen Sie JDK

Version java-11-openjdk-11.0.23.0.9-3.el8.x86_64

SnapCenter -Plugin-Anforderung für DB-VMs

Oracle RAC-Datenbankkonfiguration in VCF

RAC-Knoten

Datenbank

DB-Speicher

ora01

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

vVols -Datenspeicher (VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS) auf NetApp ONTAP AFF A300

ora02

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

vVols -Datenspeicher (VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS) auf NetApp ONTAP AFF A300

Wichtige Faktoren für die Bereitstellungsüberlegungen

  • Protokoll für die Konnektivität von vVols zu ONTAP Clustern. NFS oder iSCSI sind eine gute Wahl. Die Leistungsstufen sind gleichwertig. In dieser Lösungsdemonstration haben wir iSCSI als Speicherprotokoll für die vVols Konnektivität zum unterstrichenen ONTAP Speichercluster verwendet. Wenn die VCF-Infrastruktur dies unterstützt, werden FC/FCoE- und NVMe/FC-Protokolle auch für vVols Datenspeicher auf NetApp ONTAP unterstützt.

  • Oracle-Speicherlayout auf vVols Datenspeichern. In unseren Tests und Validierungen haben wir fünf vVols Datenspeicher für Oracle-Binärdateien, Oracle-Cluster-Registrierung/-Abstimmung, Oracle-Daten und Oracle-Protokolldateien bereitgestellt. Es empfiehlt sich, verschiedene Arten von Oracle-Dateien in eigene Datenspeicher aufzuteilen, damit die Sicherung, Wiederherstellung oder das Klonen von Datenbanken einfach verwaltet und ausgeführt werden kann. Erstellen Sie dedizierte vVols für große Datenbanken und teilen Sie vVols für kleinere Datenbanken oder Datenbanken mit ähnlichem QoS-Profil.

  • Oracle-Speicherredundanz. Verwenden Normal Redundancy für kritische Oracle RAC-Cluster-Registrierungs-/Abstimmungsdateien, sodass drei Abstimmungsdateien auf drei ASM-Festplatten-Failgroups optimalen Clusterschutz bieten und die Cluster-Registrierung zwischen den ASM-Festplatten-Failgroups gespiegelt wird. Verwenden External Redundancy für Oracle-Binär-, Daten- und Protokolldateien zur Optimierung der Speichernutzung. Das unterstrichene ONTAP RAID-DP bietet Datenschutz, wenn External Redundancy beschäftigt ist.

  • Anmeldeinformationen für die ONTAP Speicherauthentifizierung. Verwenden Sie für die Authentifizierung des ONTAP -Speicherclusters nur Anmeldeinformationen auf ONTAP -Clusterebene, einschließlich der SnapCenter Konnektivität zum ONTAP -Speichercluster oder der ONTAP Tool-Konnektivität zum ONTAP -Speichercluster.

  • Speicher vom vVols Datenspeicher zur Datenbank-VM bereitstellen. Fügen Sie der Datenbank-VM jeweils nur eine Festplatte aus dem vVols -Datenspeicher hinzu. Das gleichzeitige Hinzufügen mehrerer Festplatten aus vVols Datenspeichern wird derzeit nicht unterstützt.

  • Datenbankschutz. NetApp bietet eine SnapCenter software für Datenbanksicherung und -wiederherstellung mit einer benutzerfreundlichen Benutzeroberfläche. NetApp empfiehlt die Implementierung eines solchen Verwaltungstools, um schnelle SnapShot-Backups sowie eine schnelle Datenbankwiederherstellung zu erreichen.

Lösungsbereitstellung

Die folgenden Abschnitte enthalten schrittweise Anleitungen für die Bereitstellung einer Oracle 19c-Datenbank in VCF mit vVols Datenspeichern auf NetApp ONTAP -Speicher in einer Oracle RAC-Konfiguration.

Voraussetzungen für die Bereitstellung

Details

Für die Bereitstellung sind die folgenden Voraussetzungen erforderlich.

  1. Ein VMware VCF wurde eingerichtet. Informationen oder Anweisungen zum Erstellen eines VCF finden Sie in der VMware-Dokumentation."VMware Cloud Foundation-Dokumentation" .

  2. Stellen Sie drei Linux-VMs, zwei VMs für den Oracle RAC-Datenbankcluster und eine VM für den Ansible-Controller innerhalb der VCF-Workloaddomäne bereit. Stellen Sie eine Windows-Server-VM zum Ausführen des NetApp SnapCenter -Servers bereit. Informationen zum Einrichten des Ansible-Controllers für die automatisierte Bereitstellung von Oracle-Datenbanken finden Sie in den folgenden Ressourcen"Erste Schritte mit der NetApp Lösungsautomatisierung" .

  3. Oracle RAC-Datenbank-VMs sollten mindestens zwei Netzwerkschnittstellen bereitgestellt haben – eine für die private Oracle RAC-Verbindung und eine für Apps oder öffentlichen Datenverkehr.

  4. Das SnapCenter -Plugin Version 6.0 für VMware vSphere wurde in VCF bereitgestellt. Informationen zur Plug-In-Bereitstellung finden Sie in den folgenden Ressourcen:"SnapCenter Plug-in for VMware vSphere Dokumentation" .

  5. Das ONTAP Tool für VMware vSphere wurde in VCF bereitgestellt. Informationen zum ONTAP -Tool für die VMware vSphere-Bereitstellung finden Sie in den folgenden Ressourcen:"ONTAP tools for VMware vSphere Dokumentation"

Hinweis Stellen Sie sicher, dass Sie im Oracle VM-Stammvolume mindestens 50 GB zugewiesen haben, um ausreichend Speicherplatz für die Bereitstellung der Oracle-Installationsdateien zu haben.

Speicherkapazitätsprofil erstellen

Details

Erstellen Sie zunächst ein benutzerdefiniertes Speicherkapazitätsprofil für den unterstrichenen ONTAP -Speicher, der den vVols Datenspeicher hostet.

  1. Öffnen Sie über die vSphere-Client-Verknüpfungen das NetApp ONTAP Tool. Stellen Sie sicher, dass der ONTAP Speichercluster hinzugefügt wurde Storage Systems als Teil der ONTAP Tool-Bereitstellung.

    Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt. Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt.

  2. Klicken Sie auf Storage capability profile um ein benutzerdefiniertes Profil für Oracle hinzuzufügen. Geben Sie dem Profil einen Namen und fügen Sie eine kurze Beschreibung hinzu.

    Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt.

  3. Wählen Sie die Speichercontroller-Kategorie: Leistung, Kapazität oder Hybrid.

    Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt.

  4. Wählen Sie das Protokoll aus.

    Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt.

  5. Definieren Sie bei Bedarf eine QoS-Richtlinie.

    Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt.

  6. Zusätzliche Speicherattribute für das Profil. Stellen Sie sicher, dass die Verschlüsselung auf dem NetApp -Controller aktiviert ist, wenn Sie die Verschlüsselungsfunktion nutzen möchten, da es sonst beim Anwenden des Profils zu Problemen kommen kann.

    Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt.

  7. Überprüfen Sie die Zusammenfassung und schließen Sie die Erstellung des Speicherkapazitätsprofils ab.

    Screenshot, der eine benutzerdefinierte Konfiguration des Speicherkapazitätsprofils zeigt.

Erstellen und Konfigurieren des vVols Datenspeichers

Details

Wenn die Voraussetzungen erfüllt sind, melden Sie sich über den vSphere-Client als Administratorbenutzer beim VCF an und navigieren Sie zur Workload-Domäne. Verwenden Sie nicht die integrierte VMware-Speicheroption zum Erstellen von vVols. Verwenden Sie stattdessen das NetApp ONTAP Tool zum Erstellen von vVols. Im Folgenden werden die Verfahren zum Erstellen und Konfigurieren von vVols demonstriert.

  1. Der Workflow zur vVols Erstellung kann entweder über die ONTAP Tool-Schnittstelle oder über den VCF-Workload-Domänencluster ausgelöst werden.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

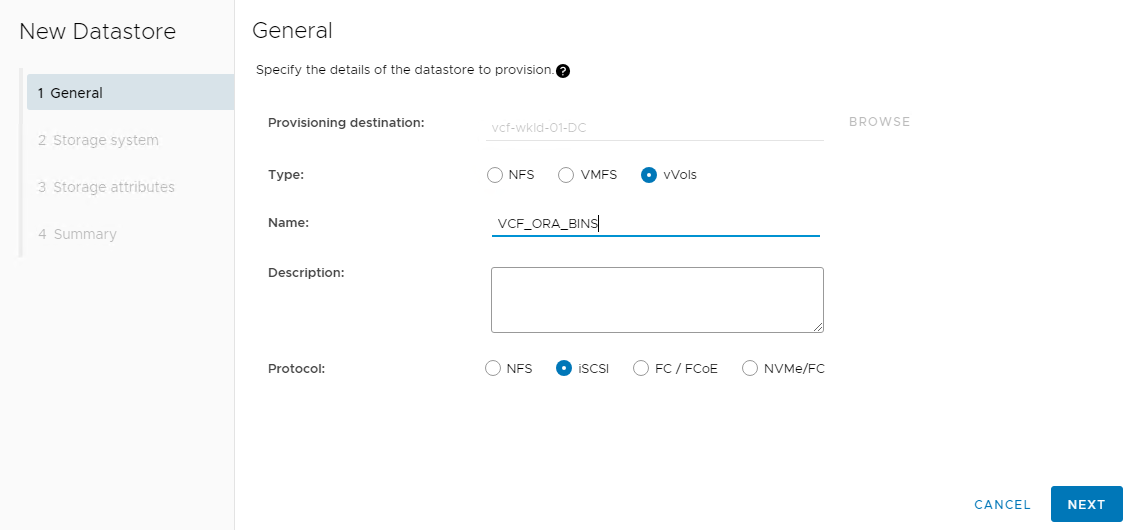

  2. Ausfüllen allgemeiner Informationen zum Datenspeicher, einschließlich Bereitstellungsziel, Typ, Name und Protokoll.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

  3. Wählen Sie das benutzerdefinierte Speicherkapazitätsprofil aus, das Sie im vorherigen Schritt erstellt haben. Storage system , Und Storage VM , wo vVols erstellt werden sollen.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

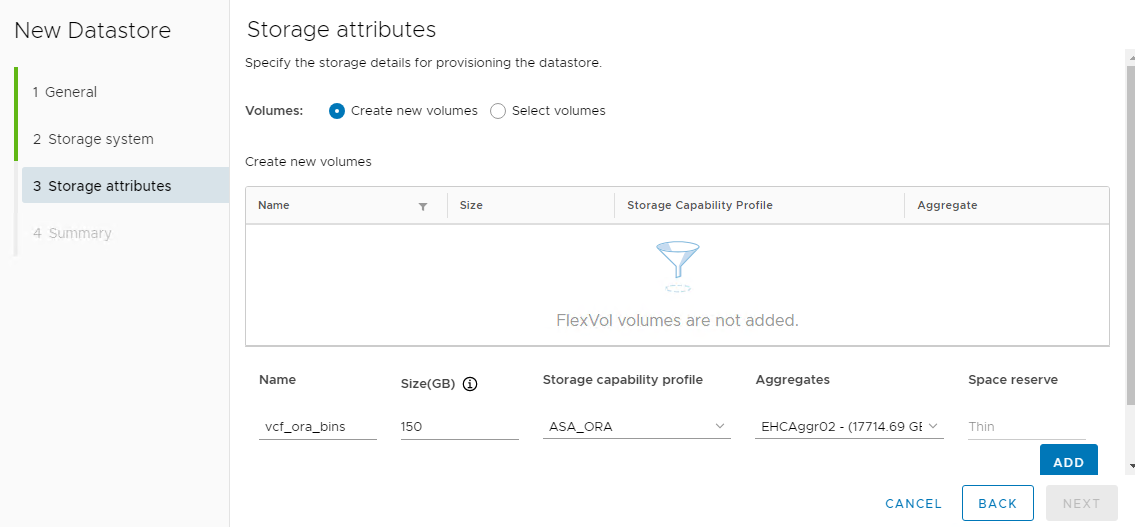

  4. Wählen Create new volumes , geben Sie den Datenträgernamen und die Größe ein und klicken Sie auf ADD Dann NEXT , um zur Übersichtsseite zu gelangen.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt. Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

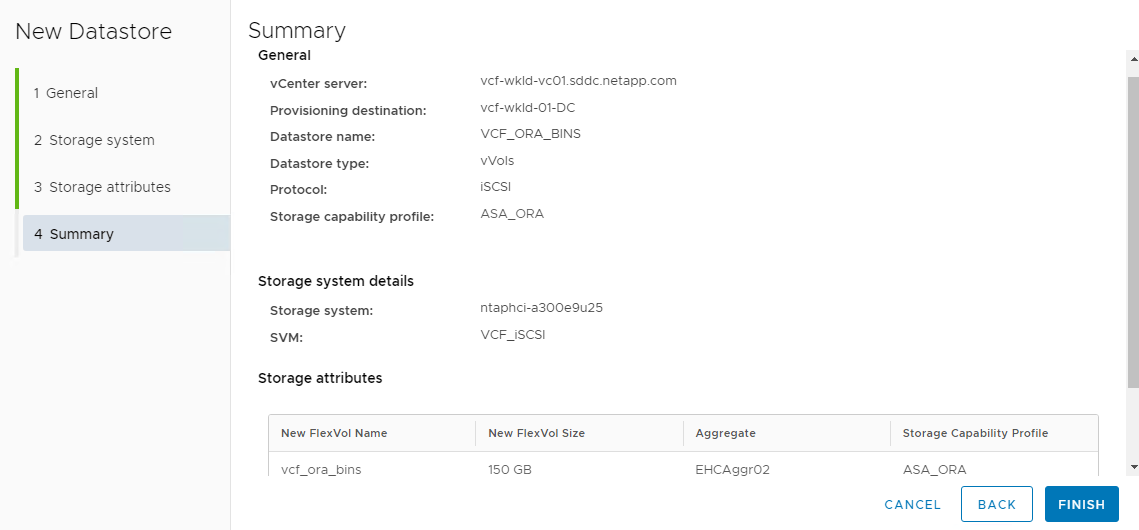

  5. Klicken Finish um einen vVols -Datenspeicher für Oracle-Binärdateien zu erstellen.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

  6. Erstellen Sie einen Datenspeicher für die Oracle-Clusterregistrierung oder CRS.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

    Hinweis Sie können einem vVols Datenspeicher mehr als ein Volume hinzufügen oder ein vVols Datenspeichervolume aus Leistungs- oder Redundanzgründen über mehrere ONTAP Controllerknoten verteilen.

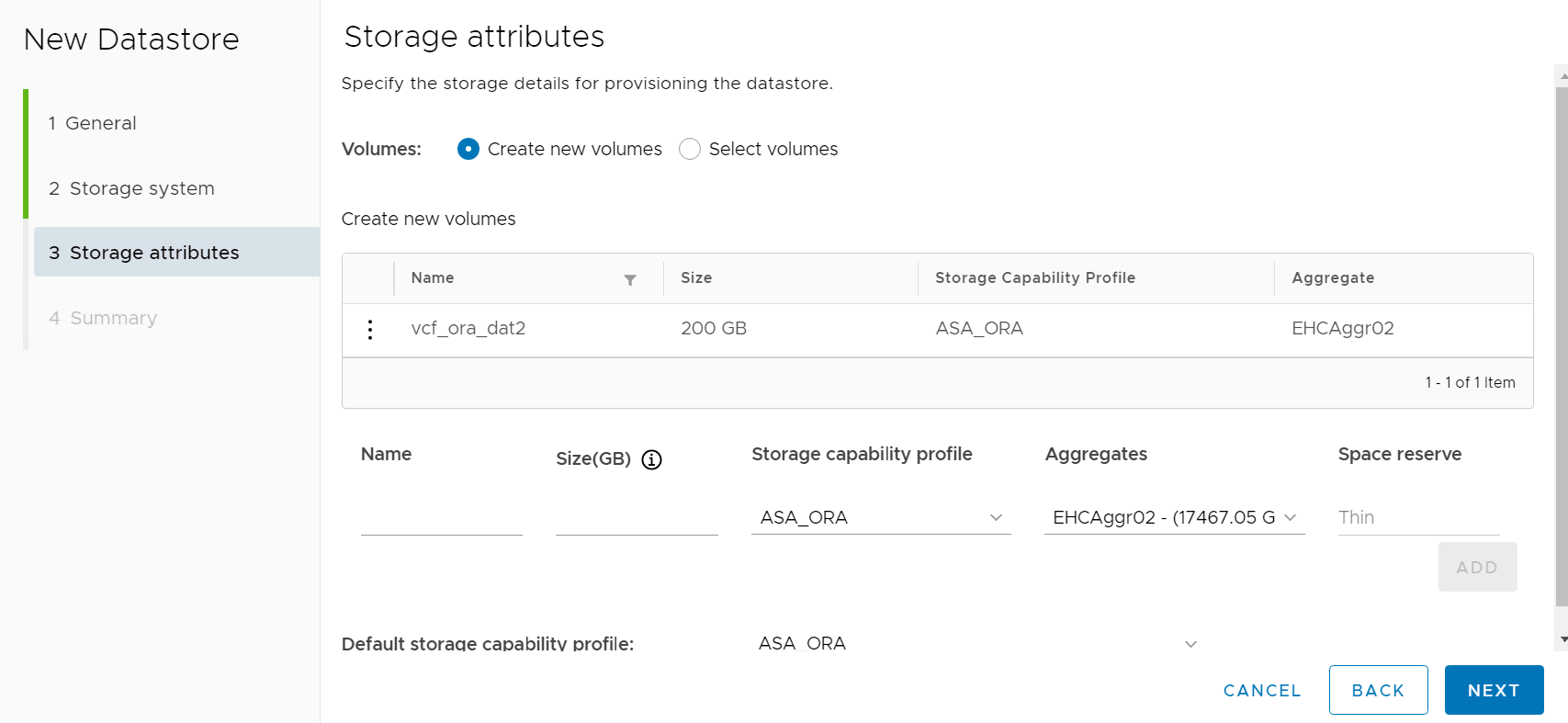

  7. Erstellen Sie einen Datenspeicher für Oracle-Daten. Erstellen Sie im Idealfall separate Datenspeicher auf jedem ONTAP Controllerknoten und verwenden Sie Oracle ASM, um Daten über Controllerknoten hinweg zu verteilen und so die Nutzung der ONTAP Speicherclusterkapazität zu maximieren.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt. Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

  8. Erstellen Sie einen Datenspeicher für das Oracle-Protokoll. Angesichts der sequenziellen Natur des Oracle-Protokollschreibens ist es gut, es einfach auf einem einzelnen ONTAP Controllerknoten zu platzieren.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

  9. Validieren Sie die Oracle-Datenspeicher nach der Bereitstellung.

    Screenshot, der die vVols Datenspeicherkonfiguration zeigt.

Erstellen Sie eine VM-Speicherrichtlinie basierend auf dem Speicherkapazitätsprofil

Details

Bevor Sie Speicher vom vVols -Datenspeicher zur Datenbank-VM bereitstellen, fügen Sie eine VM-Speicherrichtlinie basierend auf dem im vorherigen Schritt erstellten Speicherkapazitätsprofil hinzu. Im Folgenden sind die Verfahren aufgeführt.

  1. Öffnen Sie in den vSphere-Clientmenüs Policies and Profiles und markieren VM Storage Policies . Klicken Create öffnen VM Storage Policies Arbeitsablauf.

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

  2. Benennen Sie die VM-Speicherrichtlinie.

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

  3. In Datastore specific rules , überprüfen Enable rules for "NetAPP.clustered.Data.ONTAP.VP.vvol" storage

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

  4. Für NetApp.clustered.Data.ONTAP ONTAP-Regeln Placement Wählen Sie das benutzerdefinierte Speicherkapazitätsprofil aus, das im vorherigen Schritt erstellt wurde.

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

  5. Für NetApp.clustered.Data.ONTAP ONTAP-Regeln Replication , wählen Disabled wenn vVols nicht repliziert werden.

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

  6. Auf der Seite „Speicherkompatibilität“ werden die kompatiblen vVols Datenspeicher in der VCF-Umgebung angezeigt.

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

  7. Überprüfen und beenden Sie die Erstellung der VM-Speicherrichtlinie.

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

  8. Validieren Sie die gerade erstellte VM-Speicherrichtlinie.

    Screenshot, der eine VM-Speicherrichtlinienkonfiguration zeigt.

Weisen Sie RAC-VMs Festplatten aus vVols Datenspeichern zu und konfigurieren Sie den DB-Speicher

Details

Fügen Sie vom vSphere-Client aus die gewünschten Datenträger aus den vVols Datenspeichern zur Datenbank-VM hinzu, indem Sie die VM-Einstellungen bearbeiten. Melden Sie sich dann bei der VM an, um die Binärdiskette zu formatieren und an den Mount-Punkten /u01 zu mounten. Im Folgenden werden die genauen Schritte und Aufgaben demonstriert.

  1. Melden Sie sich vor der Zuweisung von Datenträgern vom Datenspeicher zur Datenbank-VM bei den VMware ESXi-Hosts an, um zu überprüfen und sicherzustellen, dass auf ESXi-Ebene Multi-Writer aktiviert sind (GBLAllowMW-Wert auf 1 gesetzt).

    [root@vcf-wkld-esx01:~] which esxcli
    /bin/esxcli
    [root@vcf-wkld-esx01:~] esxcli system settings advanced list -o /VMFS3/GBLAllowMW
       Path: /VMFS3/GBLAllowMW
       Type: integer
       Int Value: 1
       Default Int Value: 1
       Min Value: 0
       Max Value: 1
       String Value:
       Default String Value:
       Valid Characters:
       Description: Allow multi-writer GBLs.
       Host Specific: false
       Impact: none
    [root@vcf-wkld-esx01:~]
  2. Fügen Sie einen neuen, dedizierten SCSI-Controller zur Verwendung mit Oracle RAC-Festplatten hinzu. Deaktivieren Sie die gemeinsame Nutzung des SCSI-Busses.

    Screenshot, der eine VM-Speicherkonfiguration zeigt.

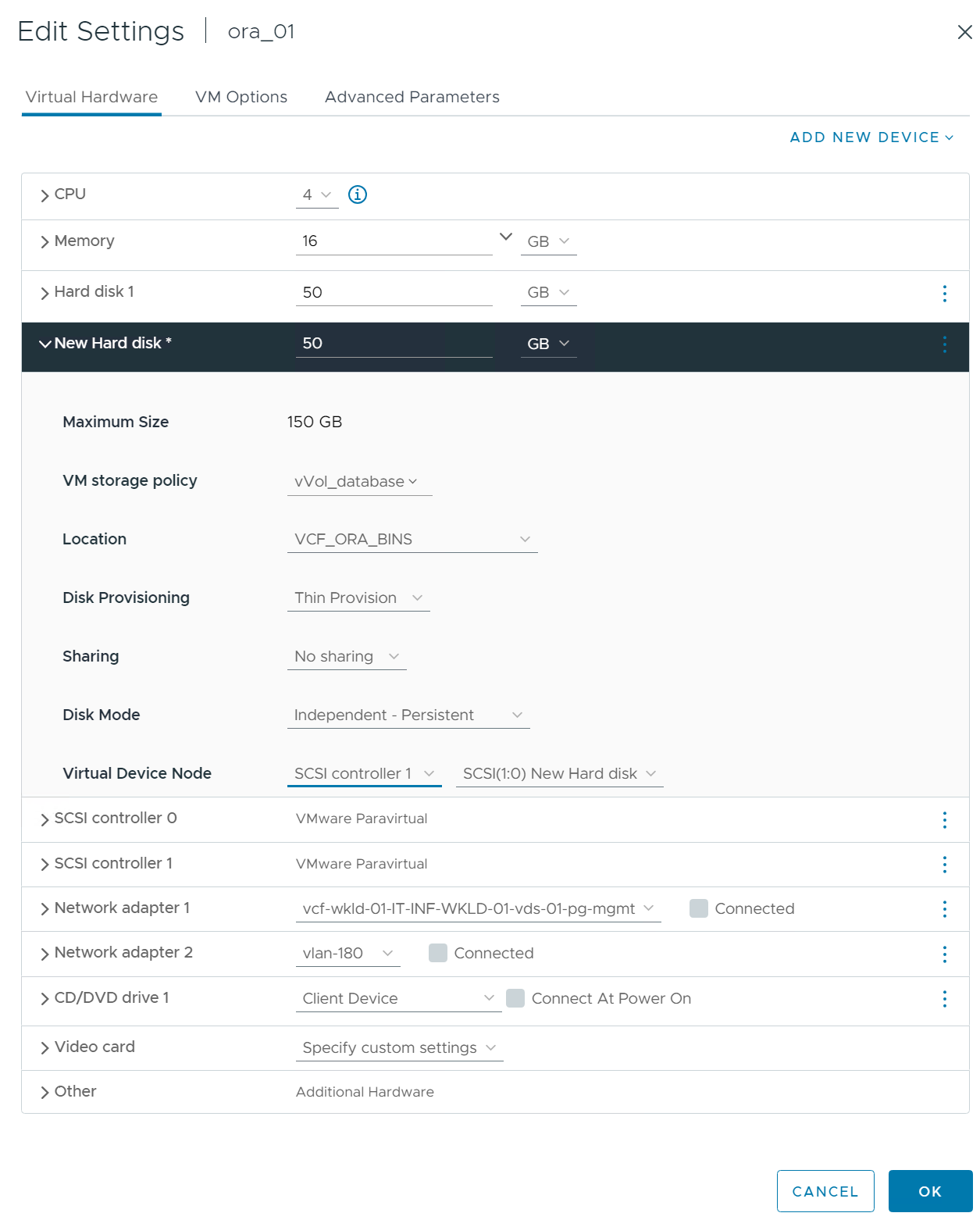

  3. Fügen Sie vom RAC-Knoten 1 – ora01 eine Festplatte zur VM für den Oracle-Binärspeicher ohne Freigabe hinzu.

    Screenshot, der eine VM-Speicherkonfiguration zeigt.

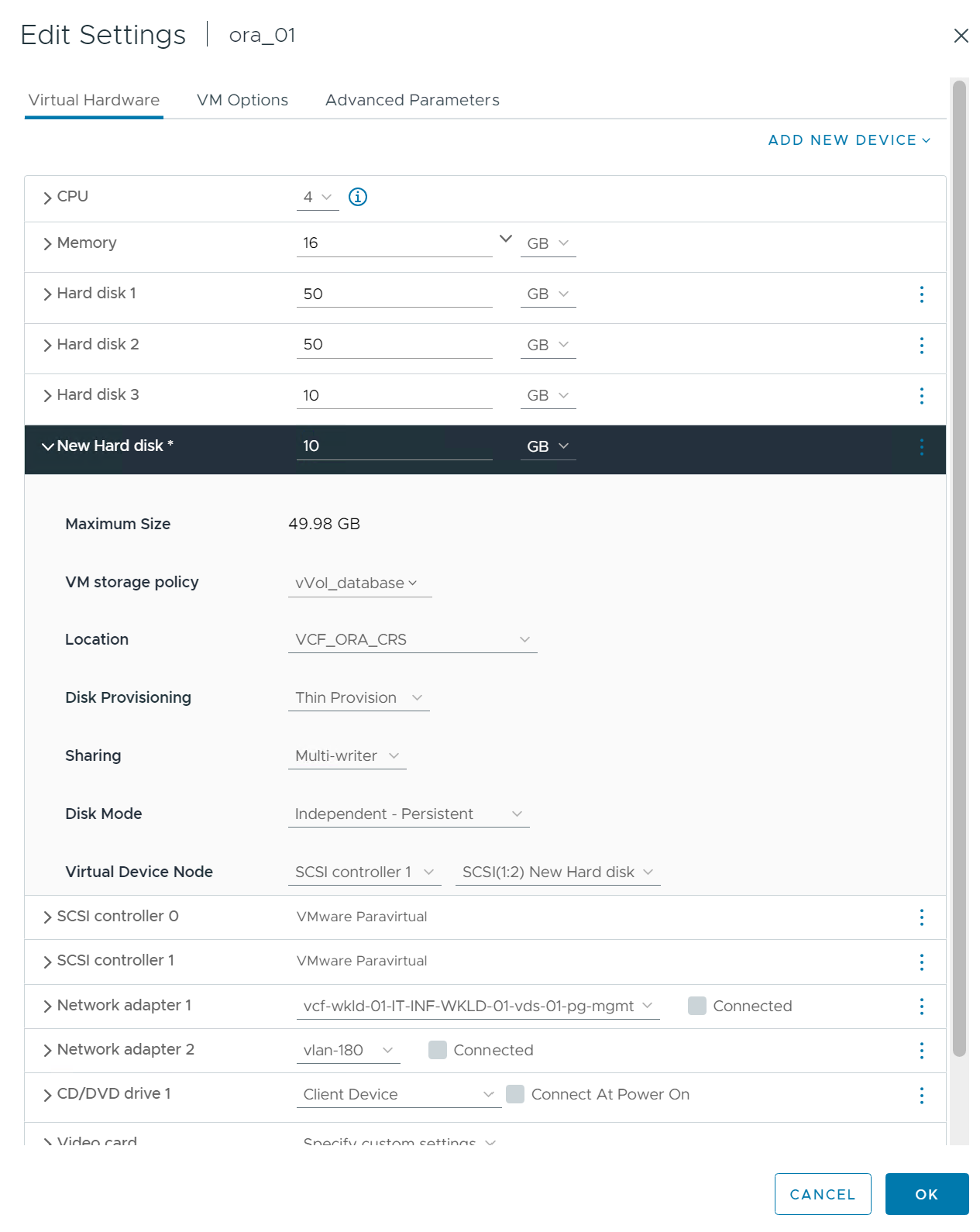

  4. Fügen Sie vom RAC-Knoten 1 aus drei Festplatten zur VM für den Oracle RAC CRS-Speicher hinzu und aktivieren Sie die gemeinsame Nutzung mehrerer Autoren.

    Screenshot, der eine VM-Speicherkonfiguration zeigt. Screenshot, der eine VM-Speicherkonfiguration zeigt. Screenshot, der eine VM-Speicherkonfiguration zeigt.

  5. Fügen Sie von RAC-Knoten 1 aus jeweils zwei Datenträger aus jedem Datenspeicher für Daten zur VM für die gemeinsame Oracle-Datenspeicherung hinzu.

    Screenshot, der eine VM-Speicherkonfiguration zeigt. Screenshot, der eine VM-Speicherkonfiguration zeigt. Screenshot, der eine VM-Speicherkonfiguration zeigt. Screenshot, der eine VM-Speicherkonfiguration zeigt.

  6. Fügen Sie vom RAC-Knoten 1 aus zwei Festplatten aus dem Protokolldatenspeicher zur VM hinzu, um gemeinsam genutzte Oracle-Protokolldateien zu speichern.

    Screenshot, der eine VM-Speicherkonfiguration zeigt. Screenshot, der eine VM-Speicherkonfiguration zeigt.

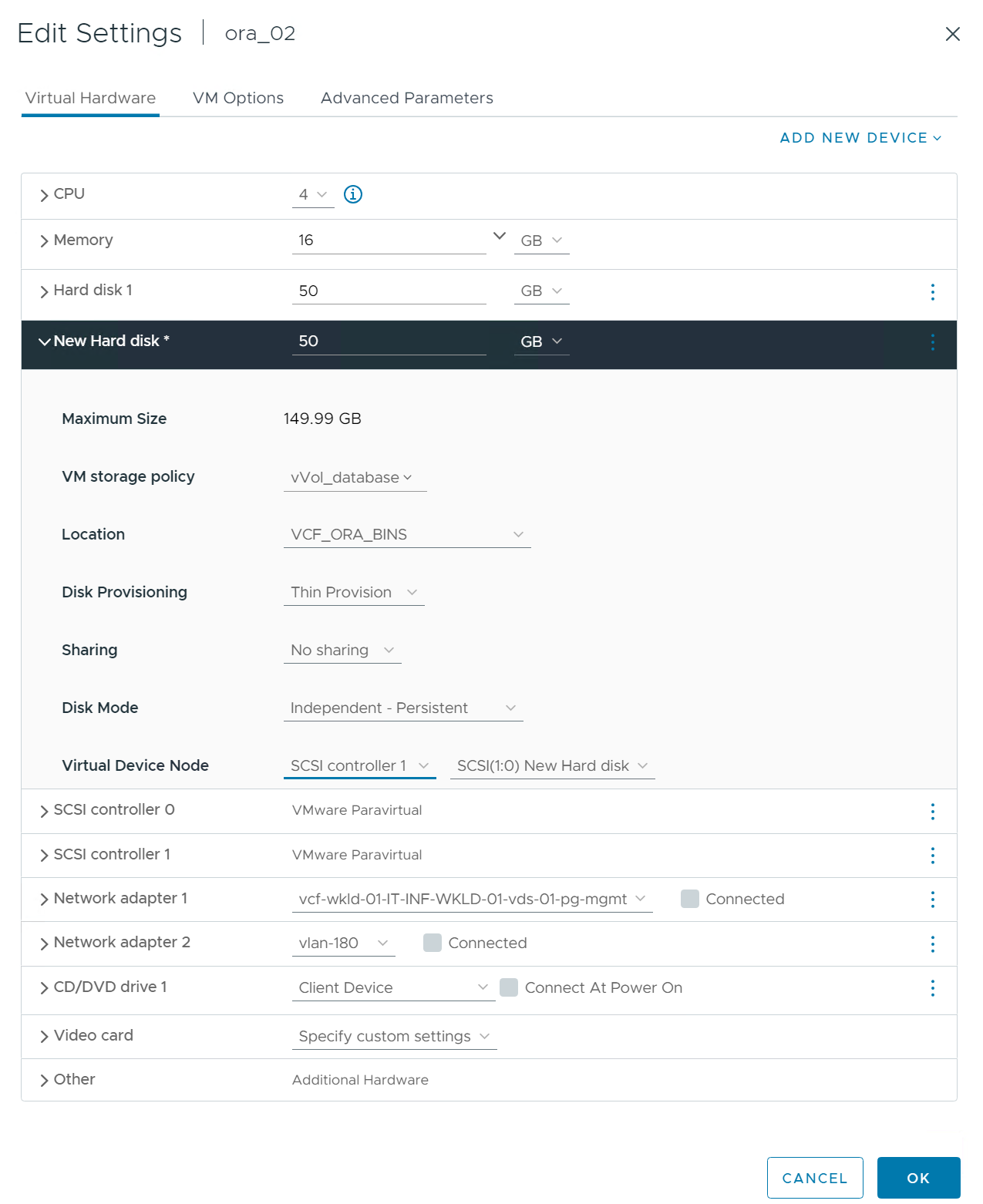

  7. Fügen Sie vom RAC-Knoten 2 aus der VM eine Festplatte für den Oracle-Binärspeicher ohne Freigabe hinzu.

    Screenshot, der eine VM-Speicherkonfiguration zeigt.

  8. Fügen Sie vom RAC-Knoten 2 aus weitere freigegebene Festplatten hinzu, indem Sie Existing Hard Disks und aktivieren Sie die gemeinsame Nutzung mehrerer Autoren für jede freigegebene Festplatte.

    Screenshot, der eine VM-Speicherkonfiguration zeigt. Screenshot, der eine VM-Speicherkonfiguration zeigt.

  9. Von VM Edit Settings , Advanced Parameters , fügen Sie Attribut hinzu disk.enableuuid mit Wert TRUE . Die VM muss heruntergefahren sein, um den erweiterten Parameter hinzuzufügen. Durch Festlegen dieser Option kann SnapCenter das vVol in Ihrer Umgebung genau identifizieren. Dies sollte auf allen RAC-Knoten durchgeführt werden.

    Screenshot, der eine VM-Speicherkonfiguration zeigt.

  10. Starten Sie nun die VM neu. Melden Sie sich als Administratorbenutzer per SSH bei der VM an, um die neu hinzugefügten Festplattenlaufwerke zu überprüfen.

    [admin@ora01 ~]$ sudo lsblk
    NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
    sda             8:0    0   50G  0 disk
    ├─sda1          8:1    0  600M  0 part /boot/efi
    ├─sda2          8:2    0    1G  0 part /boot
    └─sda3          8:3    0 48.4G  0 part
      ├─rhel-root 253:0    0 43.4G  0 lvm  /
      └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
    sdb             8:16   0   50G  0 disk
    sdc             8:32   0   10G  0 disk
    sdd             8:48   0   10G  0 disk
    sde             8:64   0   10G  0 disk
    sdf             8:80   0   40G  0 disk
    sdg             8:96   0   40G  0 disk
    sdh             8:112  0   40G  0 disk
    sdi             8:128  0   40G  0 disk
    sdj             8:144  0   80G  0 disk
    sdk             8:160  0   80G  0 disk
    sr0            11:0    1 1024M  0 rom
    [admin@ora01 ~]$

    [admin@ora02 ~]$ sudo lsblk
    NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
    sda             8:0    0   50G  0 disk
    ├─sda1          8:1    0  600M  0 part /boot/efi
    ├─sda2          8:2    0    1G  0 part /boot
    └─sda3          8:3    0 48.4G  0 part
      ├─rhel-root 253:0    0 43.4G  0 lvm  /
      └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
    sdb             8:16   0   50G  0 disk
    sdc             8:32   0   10G  0 disk
    sdd             8:48   0   10G  0 disk
    sde             8:64   0   10G  0 disk
    sdf             8:80   0   40G  0 disk
    sdg             8:96   0   40G  0 disk
    sdh             8:112  0   40G  0 disk
    sdi             8:128  0   40G  0 disk
    sdj             8:144  0   80G  0 disk
    sdk             8:160  0   80G  0 disk
    sr0            11:0    1 1024M  0 rom
    [admin@ora02 ~]$
  11. Partitionieren Sie von jedem RAC-Knoten aus die Oracle-Binärfestplatte (/dev/sdb) als primäre und einzelne Partition, indem Sie einfach die Standardauswahl akzeptieren.

    sudo fdisk /dev/sdb
  12. Formatieren Sie die partitionierten Festplatten als XFS-Dateisysteme.

    sudo mkfs.xfs /dev/sdb1
  13. Hängen Sie die Festplatte am Einhängepunkt /u01 ein.

    [admin@ora01 ~]$ df -h
    Filesystem             Size  Used Avail Use% Mounted on
    devtmpfs               7.7G   36K  7.7G   1% /dev
    tmpfs                  7.8G  1.4G  6.4G  18% /dev/shm
    tmpfs                  7.8G   34M  7.7G   1% /run
    tmpfs                  7.8G     0  7.8G   0% /sys/fs/cgroup
    /dev/mapper/rhel-root   44G   29G   16G  66% /
    /dev/sda2             1014M  249M  766M  25% /boot
    /dev/sda1              599M  5.9M  593M   1% /boot/efi
    /dev/sdb1               50G   24G   27G  47% /u01
    tmpfs                  1.6G   12K  1.6G   1% /run/user/42
    tmpfs                  1.6G     0  1.6G   0% /run/user/54331
    tmpfs                  1.6G  4.0K  1.6G   1% /run/user/1000
  14. Fügen Sie Mount-Punkte zu /etc/fstab hinzu, damit die Festplattenlaufwerke beim Neustart der VM gemountet werden.

    sudo vi /etc/fstab
    [oracle@ora_01 ~]$ cat /etc/fstab

    #
    # /etc/fstab
    # Created by anaconda on Wed Oct 18 19:43:31 2023
    #
    # Accessible filesystems, by reference, are maintained under '/dev/disk/'.
    # See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
    #
    # After editing this file, run 'systemctl daemon-reload' to update systemd
    # units generated from this file.
    #
    /dev/mapper/rhel-root   /                       xfs     defaults        0 0
    UUID=aff942c4-b224-4b62-807d-6a5c22f7b623 /boot                   xfs     defaults        0 0
    /dev/mapper/rhel-swap   none                    swap    defaults        0 0
    /root/swapfile swap swap defaults 0 0
    /dev/sdb1               /u01                    xfs     defaults        0 0

Oracle RAC-Bereitstellung in VCF

Details

Es wird empfohlen, das NetApp Automatisierungs-Toolkit zu nutzen, um Oracle RAC in VCF mit vVols bereitzustellen. Lesen Sie die beigefügte Anleitung (READme) sorgfältig durch und konfigurieren Sie Bereitstellungsparameterdateien wie Bereitstellungszieldatei – Hosts, globale Variablendatei – vars/vars.yml und lokale DB-VM-Variablendatei – host_vars/host_name.yml, indem Sie den Anweisungen im Toolkit folgen. Nachfolgend finden Sie die schrittweisen Vorgehensweisen.

  1. Melden Sie sich als Administratorbenutzer per SSH bei der Ansible-Controller-VM an und klonen Sie eine Kopie des Automatisierungs-Toolkits für die Oracle RAC-Bereitstellung in VCF mit vVols.

    git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_rac.git
  2. Stellen Sie die folgenden Oracle-Installationsdateien im Ordner /tmp/archive auf der Datenbank-VM des RAC-Knotens 1 bereit. Der Ordner sollte allen Benutzern mit der Berechtigung 777 Zugriff gewähren.

    LINUX.X64_193000_grid_home.zip
    p34762026_190000_Linux-x86-64.zip
    LINUX.X64_193000_db_home.zip
    p34765931_190000_Linux-x86-64.zip
    p6880880_190000_Linux-x86-64.zip
  3. Richten Sie die schlüssellose SSH-Authentifizierung zwischen dem Ansible-Controller und den Datenbank-VMs ein. Dazu müssen Sie ein SSH-Schlüsselpaar generieren und den öffentlichen Schlüssel in die Datei „authorized_keys“ im Stammverzeichnis des Administratorbenutzers der Datenbank-VMs im Ordner „.ssh“ kopieren.

    ssh-keygen
  4. Konfigurieren Sie die benutzerdefinierten Zielhostparameterdateien. Nachfolgend sehen Sie ein Beispiel einer typischen Konfiguration für die Ziel-Hosts-Datei – Hosts.

    #Oracle hosts
    [oracle]
    ora01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora01.pem
    ora02 ansible_host=10.61.180.22 ansible_ssh_private_key_file=ora02.pem
  5. Konfigurieren Sie die benutzerdefinierten lokalen, hostspezifischen Parameterdateien. Nachfolgend sehen Sie ein Beispiel einer typischen Konfiguration für die lokale Datei host_name.yml – ora01.yml.

    # Binary lun
    ora_bin: /dev/sdb

    # Host DB configuration
    ins_sid: "{{ oracle_sid }}1"
    asm_sid: +ASM1
  6. Konfigurieren Sie die benutzerdefinierte globale Parameterdatei. Nachfolgend sehen Sie ein Beispiel für eine typische Konfiguration der globalen Parameterdatei – vars.yml

    #######################################################################
    ### ONTAP env specific config variables                             ###
    #######################################################################

    # ONTAP storage platform: on-prem, vmware-vvols
    ontap_platform: vmware-vvols

    # Prerequisite to create five vVolss in VMware vCenter
    # VCF_ORA_BINS - Oracle binary
    # VCF_ORA_CRS  - Oracle cluster registry and vote
    # VCF_ORA_DAT1 - Oracle data on node1
    # VCF_ORA_DAT2 - Oracle data on node2
    # VCF_ORA_LOGS - Oracle logs on node1 or node2

    # Oracle disks are added to VM from vVols: 1 binary disk, 3 CRS disks, 4 data disks, and 2 log disks.


    ######################################################################
    ### Linux env specific config variables                            ###
    ######################################################################

    redhat_sub_username: XXXXXXXX
    redhat_sub_password: "XXXXXXXX"

    # Networking configuration
    cluster_pub_ip:
      - {ip: 10.61.180.21, hostname: ora01}
      - {ip: 10.61.180.22, hostname: ora02}

    cluster_pri_ip:
      - {ip: 172.21.166.22, hostname: ora01-pri}
      - {ip: 172.21.166.24, hostname: ora02-pri}

    cluster_vip_ip:
      - {ip: 10.61.180.93, hostname: ora01-vip}
      - {ip: 10.61.180.94, hostname: ora02-vip}

    cluster_scan_name: ntap-scan
    cluster_scan_ip:
      - {ip: 10.61.180.90, hostname: ntap-scan}
      - {ip: 10.61.180.91, hostname: ntap-scan}
      - {ip: 10.61.180.92, hostname: ntap-scan}


    #####################################################################
    ### DB env specific install and config variables                  ###
    #####################################################################

    # Shared Oracle RAC storage
    ora_crs:
      - { device: /dev/sdc, name: ora_crs_01 }
      - { device: /dev/sdd, name: ora_crs_02 }
      - { device: /dev/sde, name: ora_crs_03 }

    ora_data:
      - { device: /dev/sdf, name: ora_data_01 }
      - { device: /dev/sdg, name: ora_data_02 }
      - { device: /dev/sdh, name: ora_data_03 }
      - { device: /dev/sdi, name: ora_data_04 }

    ora_logs:
      - { device: /dev/sdj, name: ora_logs_01 }
      - { device: /dev/sdk, name: ora_logs_02 }

    # Oracle RAC configuration

    oracle_sid: NTAP
    cluster_name: ntap-rac
    cluster_nodes: ora01,ora02
    cluster_domain: solutions.netapp.com
    grid_cluster_nodes: ora01:ora01-vip:HUB,ora02:ora02-vip:HUB
    network_interface_list: ens33:10.61.180.0:1,ens34:172.21.166.0:5
    memory_limit: 10240

    # Set initial password for all required Oracle passwords. Change them after installation.
    initial_pwd_all: "XXXXXXXX"
  7. Führen Sie vom Ansible-Controller aus, geklontes Stammverzeichnis des Automatisierungs-Toolkits /home/admin/na_oracle_deploy_rac, das Playbook mit den Voraussetzungen aus, um die Ansible-Voraussetzungen einzurichten.

    ansible-playbook -i hosts 1-ansible_requirements.yml
  8. Führen Sie das Linux-Konfigurations-Playbook aus.

    ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml
  9. Führen Sie das Oracle-Bereitstellungs-Playbook aus.

    ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml
  10. Optional können alle oben genannten Playbooks auch von einem einzigen Playbook-Lauf aus ausgeführt werden.

    ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml

Validierung der Oracle RAC-Bereitstellung in VCF

Details

Dieser Abschnitt enthält Details zur Validierung der Oracle RAC-Bereitstellung in VCF, um sicherzustellen, dass alle Oracle RAC-Ressourcen vollständig bereitgestellt und konfiguriert sind und wie erwartet funktionieren.

  1. Melden Sie sich als Administratorbenutzer bei der RAC-VM an, um die Oracle-Grid-Infrastruktur zu validieren.

    [admin@ora01 ~]$ sudo su
    [root@ora01 admin]# su - grid
    [grid@ora01 ~]$ crsctl stat res -t
    --------------------------------------------------------------------------------
    Name           Target  State        Server                   State details
    --------------------------------------------------------------------------------
    Local Resources
    --------------------------------------------------------------------------------
    ora.LISTENER.lsnr
                   ONLINE  ONLINE       ora01                    STABLE
                   ONLINE  ONLINE       ora02                    STABLE
    ora.chad
                   ONLINE  ONLINE       ora01                    STABLE
                   ONLINE  ONLINE       ora02                    STABLE
    ora.net1.network
                   ONLINE  ONLINE       ora01                    STABLE
                   ONLINE  ONLINE       ora02                    STABLE
    ora.ons
                   ONLINE  ONLINE       ora01                    STABLE
                   ONLINE  ONLINE       ora02                    STABLE
    ora.proxy_advm
                   OFFLINE OFFLINE      ora01                    STABLE
                   OFFLINE OFFLINE      ora02                    STABLE
    --------------------------------------------------------------------------------
    Cluster Resources
    --------------------------------------------------------------------------------
    ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup)
          1        ONLINE  ONLINE       ora01                    STABLE
          2        ONLINE  ONLINE       ora02                    STABLE
    ora.DATA.dg(ora.asmgroup)
          1        ONLINE  ONLINE       ora01                    STABLE
          2        ONLINE  ONLINE       ora02                    STABLE
    ora.LISTENER_SCAN1.lsnr
          1        ONLINE  ONLINE       ora01                    STABLE
    ora.LISTENER_SCAN2.lsnr
          1        ONLINE  ONLINE       ora02                    STABLE
    ora.LISTENER_SCAN3.lsnr
          1        ONLINE  ONLINE       ora02                    STABLE
    ora.RECO.dg(ora.asmgroup)
          1        ONLINE  ONLINE       ora01                    STABLE
          2        ONLINE  ONLINE       ora02                    STABLE
    ora.VOTE.dg(ora.asmgroup)
          1        ONLINE  ONLINE       ora01                    STABLE
          2        ONLINE  ONLINE       ora02                    STABLE
    ora.asm(ora.asmgroup)
          1        ONLINE  ONLINE       ora01                    Started,STABLE
          2        ONLINE  ONLINE       ora02                    Started,STABLE
    ora.asmnet1.asmnetwork(ora.asmgroup)
          1        ONLINE  ONLINE       ora01                    STABLE
          2        ONLINE  ONLINE       ora02                    STABLE
    ora.cvu
          1        ONLINE  ONLINE       ora02                    STABLE
    ora.ntap.db
          1        ONLINE  ONLINE       ora01                    Open,HOME=/u01/app/o
                                                                 racle2/product/19.0.
                                                                 0/NTAP,STABLE
          2        ONLINE  ONLINE       ora02                    Open,HOME=/u01/app/o
                                                                 racle2/product/19.0.
                                                                 0/NTAP,STABLE
    ora.ora01.vip
          1        ONLINE  ONLINE       ora01                    STABLE
    ora.ora02.vip
          1        ONLINE  ONLINE       ora02                    STABLE
    ora.qosmserver
          1        ONLINE  ONLINE       ora02                    STABLE
    ora.scan1.vip
          1        ONLINE  ONLINE       ora01                    STABLE
    ora.scan2.vip
          1        ONLINE  ONLINE       ora02                    STABLE
    ora.scan3.vip
          1        ONLINE  ONLINE       ora02                    STABLE
    --------------------------------------------------------------------------------
    [grid@ora01 ~]$
  2. Validieren Sie Oracle ASM.

    [grid@ora01 ~]$ asmcmd
    ASMCMD> lsdg
    State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
    MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163723                0          163723              0             N  DATA/
    MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163729                0          163729              0             N  RECO/
    MOUNTED  NORMAL  N         512             512   4096  4194304     30720    29732            10240            9746              0             Y  VOTE/
    ASMCMD> lsdsk
    Path
    AFD:ORA_CRS_01
    AFD:ORA_CRS_02
    AFD:ORA_CRS_03
    AFD:ORA_DATA_01
    AFD:ORA_DATA_02
    AFD:ORA_DATA_03
    AFD:ORA_DATA_04
    AFD:ORA_LOGS_01
    AFD:ORA_LOGS_02
    ASMCMD> afd_state
    ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora01'
    ASMCMD>
  3. Listet Clusterknoten auf.

    [grid@ora01 ~]$ olsnodes
    ora01
    ora02
  4. OCR/VOTE validieren.

    [grid@ora01 ~]$ ocrcheck
    Status of Oracle Cluster Registry is as follows :
             Version                  :          4
             Total space (kbytes)     :     901284
             Used space (kbytes)      :      84536
             Available space (kbytes) :     816748
             ID                       :  118267044
             Device/File Name         :      +VOTE
                                        Device/File integrity check succeeded

                                        Device/File not configured

                                        Device/File not configured

                                        Device/File not configured

                                        Device/File not configured

             Cluster registry integrity check succeeded

             Logical corruption check bypassed due to non-privileged user

    [grid@ora01 ~]$ crsctl query css votedisk
    ##  STATE    File Universal Id                File Name Disk group
    --  -----    -----------------                --------- ---------
     1. ONLINE   1ca3fcb0bd354f8ebf00ac97d70e0824 (AFD:ORA_CRS_01) [VOTE]
     2. ONLINE   708f84d505a54f58bf41124e09a5115a (AFD:ORA_CRS_02) [VOTE]
     3. ONLINE   133ecfcedb684fe6bfdc1899b90f91c7 (AFD:ORA_CRS_03) [VOTE]
    Located 3 voting disk(s).
    [grid@ora01 ~]$
  5. Validieren Sie den Oracle-Listener.

    [grid@ora01 ~]$ lsnrctl status listener

    LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 10:21:38

    Copyright (c) 1991, 2022, Oracle.  All rights reserved.

    Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=LISTENER)))
    STATUS of the LISTENER
    ------------------------
    Alias                     LISTENER
    Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
    Start Date                14-AUG-2024 16:24:48
    Uptime                    1 days 17 hr. 56 min. 49 sec
    Trace Level               off
    Security                  ON: Local OS Authentication
    SNMP                      OFF
    Listener Parameter File   /u01/app/grid/19.0.0/network/admin/listener.ora
    Listener Log File         /u01/app/oracle/diag/tnslsnr/ora01/listener/alert/log.xml
    Listening Endpoints Summary...
      (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=LISTENER)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.21)(PORT=1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.93)(PORT=1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ora01.solutions.netapp.com)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle2/product/19.0.0/NTAP/admin/NTAP/xdb_wallet))(Presentation=HTTP)(Session=RAW))
    Services Summary...
    Service "+ASM" has 1 instance(s).
      Instance "+ASM1", status READY, has 1 handler(s) for this service...
    Service "+ASM_DATA" has 1 instance(s).
      Instance "+ASM1", status READY, has 1 handler(s) for this service...
    Service "+ASM_RECO" has 1 instance(s).
      Instance "+ASM1", status READY, has 1 handler(s) for this service...
    Service "+ASM_VOTE" has 1 instance(s).
      Instance "+ASM1", status READY, has 1 handler(s) for this service...
    Service "1fbf0aaa1d13cb5ae06315b43d0ab734.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    Service "1fbf142e7db2d090e06315b43d0a6894.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    Service "1fbf203c3a46d7bae06315b43d0ae055.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    Service "NTAP.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    Service "NTAPXDB.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb1.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb2.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb3.solutions.netapp.com" has 1 instance(s).
      Instance "NTAP1", status READY, has 1 handler(s) for this service...
    The command completed successfully
    [grid@ora01 ~]$

    [grid@ora01 ~]$ tnsping ntap-scan

    TNS Ping Utility for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 12:07:58

    Copyright (c) 1997, 2022, Oracle.  All rights reserved.

    Used parameter files:
    /u01/app/grid/19.0.0/network/admin/sqlnet.ora

    Used EZCONNECT adapter to resolve the alias
    Attempting to contact (DESCRIPTION=(CONNECT_DATA=(SERVICE_NAME=))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.90)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.91)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.92)(PORT=1521)))
    OK (10 msec)
  6. Wechseln Sie zum Oracle-Benutzer, um die Clusterdatenbank zu validieren.

    [oracle@ora02 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Fri Aug 16 11:32:23 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode, log_mode from v$database;

    NAME      OPEN_MODE            LOG_MODE
    --------- -------------------- ------------
    NTAP      READ WRITE           ARCHIVELOG

    SQL> show pdbs

        CON_ID CON_NAME                       OPEN MODE  RESTRICTED
    ---------- ------------------------------ ---------- ----------
             2 PDB$SEED                       READ ONLY  NO
             3 NTAP_PDB1                      READ WRITE NO
             4 NTAP_PDB2                      READ WRITE NO
             5 NTAP_PDB3                      READ WRITE NO
    SQL> select name from v$datafile
      2  union
      3  select name from v$controlfile
      4  union
      5  select member from v$logfile;

    NAME
    --------------------------------------------------------------------------------
    +DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/sysaux.275.1177083797
    +DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/system.274.1177083797
    +DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undo_2.277.1177083853
    +DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undotbs1.273.1177083797
    +DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/users.278.1177083901
    +DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/sysaux.281.1177083903
    +DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/system.280.1177083903
    +DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undo_2.283.1177084061
    +DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undotbs1.279.1177083903
    +DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/users.284.1177084103
    +DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/sysaux.287.1177084105

    NAME
    --------------------------------------------------------------------------------
    +DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/system.286.1177084105
    +DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undo_2.289.1177084123
    +DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undotbs1.285.1177084105
    +DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/users.290.1177084125
    +DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.266.1177081837
    +DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.265.1177081837
    +DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.267.1177081837
    +DATA/NTAP/CONTROLFILE/current.261.1177080403
    +DATA/NTAP/DATAFILE/sysaux.258.1177080245
    +DATA/NTAP/DATAFILE/system.257.1177080129
    +DATA/NTAP/DATAFILE/undotbs1.259.1177080311

    NAME
    --------------------------------------------------------------------------------
    +DATA/NTAP/DATAFILE/undotbs2.269.1177082203
    +DATA/NTAP/DATAFILE/users.260.1177080311
    +DATA/NTAP/ONLINELOG/group_1.262.1177080427
    +DATA/NTAP/ONLINELOG/group_2.263.1177080427
    +DATA/NTAP/ONLINELOG/group_3.270.1177083297
    +DATA/NTAP/ONLINELOG/group_4.271.1177083313
    +RECO/NTAP/CONTROLFILE/current.256.1177080403
    +RECO/NTAP/ONLINELOG/group_1.257.1177080427
    +RECO/NTAP/ONLINELOG/group_2.258.1177080427
    +RECO/NTAP/ONLINELOG/group_3.259.1177083313
    +RECO/NTAP/ONLINELOG/group_4.260.1177083315

    33 rows selected.

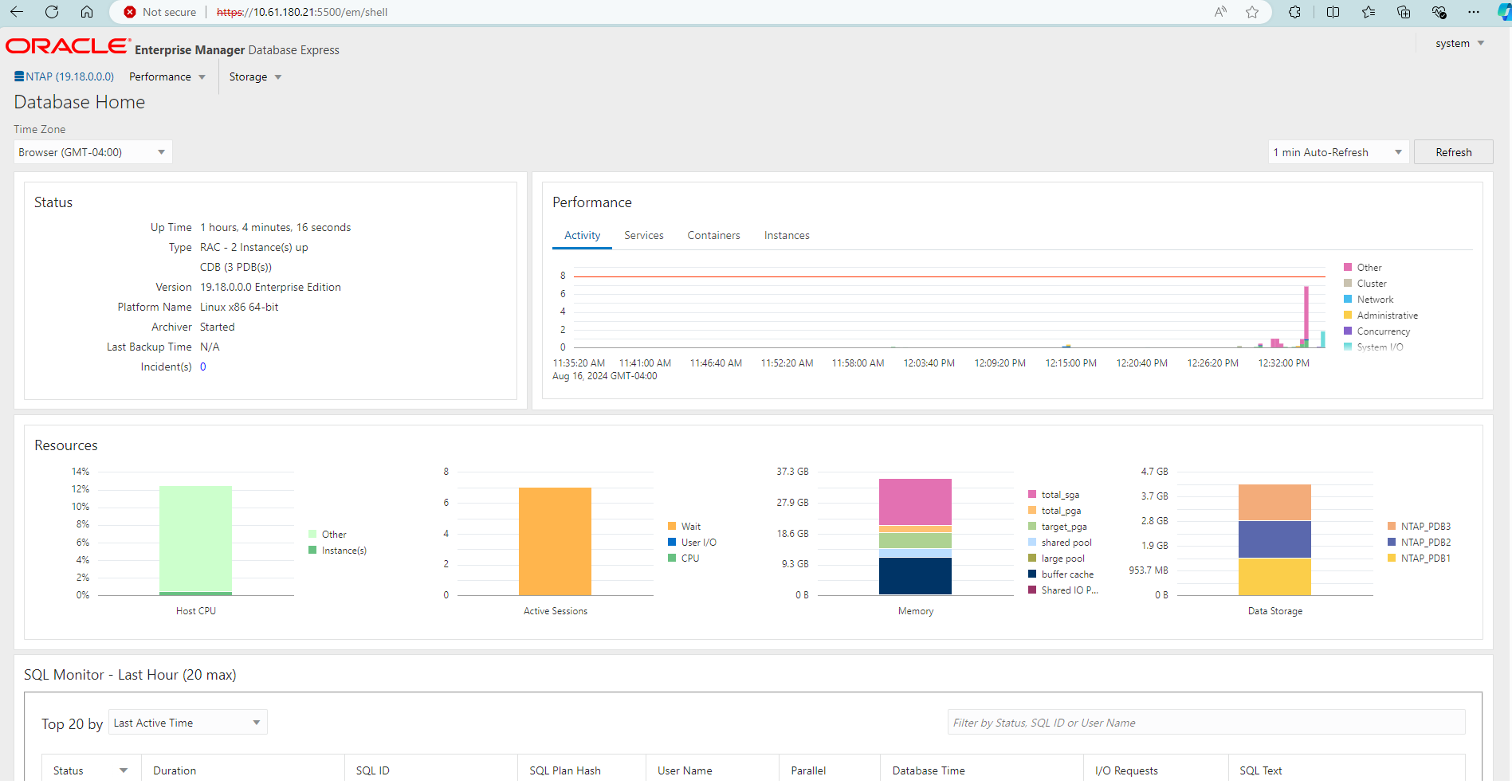

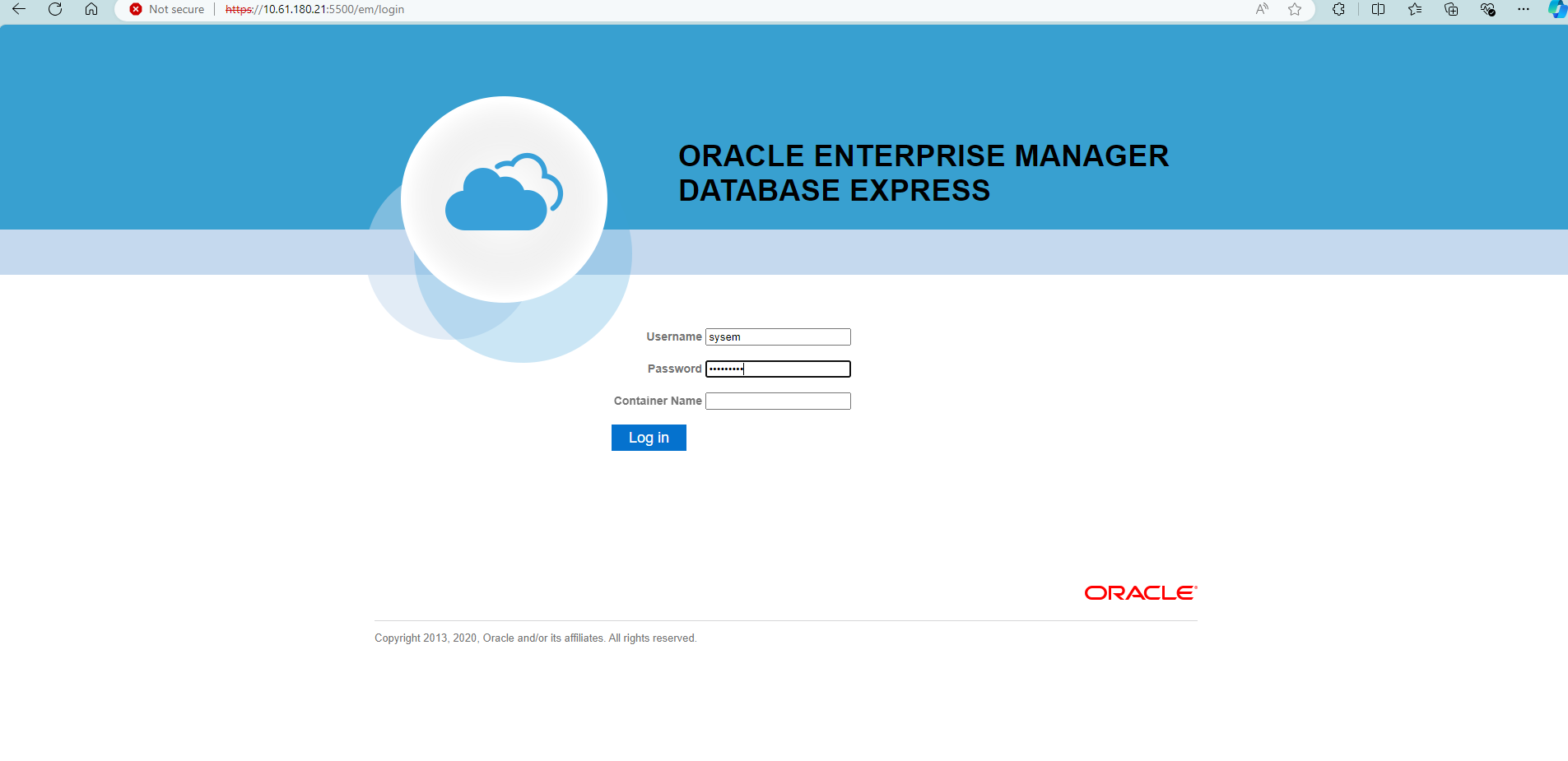

  7. Oder melden Sie sich bei EM Express an, um die RAC-Datenbank nach erfolgreicher Playbook-Ausführung zu validieren.

    Screenshot, der die Oracle EM Express-Konfiguration zeigt. Screenshot, der die Oracle EM Express-Konfiguration zeigt.

Sicherung und Wiederherstellung von Oracle RAC-Datenbanken in VCF mit SnapCenter

SnapCenter -Einrichtung

Details

SnapCenter Version 6 verfügt gegenüber Version 5 über zahlreiche Funktionserweiterungen, darunter Unterstützung für VMware vVols Datenspeicher. SnapCenter basiert auf einem hostseitigen Plug-In auf einer Datenbank-VM, um anwendungsbezogene Datenschutzverwaltungsaktivitäten durchzuführen. Ausführliche Informationen zum NetApp SnapCenter Plug-in für Oracle finden Sie in dieser Dokumentation"Was können Sie mit dem Plug-in für Oracle Database tun?" . Im Folgenden finden Sie allgemeine Schritte zum Einrichten von SnapCenter Version 6 für die Sicherung und Wiederherstellung von Oracle RAC-Datenbanken in VCF.

  1. Laden Sie die Version 6 der SnapCenter software von der NetApp Support-Site herunter:"NetApp Support-Downloads" .

  2. Melden Sie sich als Administrator bei der SnapCenter -Hosting-Windows-VM an. Installieren Sie die Voraussetzungen für SnapCenter 6.0.

    Screenshot, der die Voraussetzungen für SnapCenter 6.0 zeigt.

  3. Installieren Sie als Administrator das neueste Java JDK von"Holen Sie sich Java für Desktopanwendungen" .

    Hinweis Wenn der Windows-Server in einer Domänenumgebung bereitgestellt wird, fügen Sie der lokalen Administratorgruppe des SnapCenter Servers einen Domänenbenutzer hinzu und führen Sie die SnapCenter -Installation mit dem Domänenbenutzer aus.
  4. Melden Sie sich als Installationsbenutzer über den HTTPS-Port 8846 bei der SnapCenter -Benutzeroberfläche an, um SnapCenter für Oracle zu konfigurieren.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  5. Rezension Get Started Menü, um sich als neuer Benutzer mit SnapCenter vertraut zu machen.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  6. Aktualisieren Hypervisor Settings in den globalen Einstellungen.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  7. Fügen Sie ONTAP Speichercluster hinzu zu Storage Systems mit Cluster-Management-IP und authentifiziert über die Cluster-Admin-Benutzer-ID.

    Screenshot, der die SnapCenter -Konfiguration zeigt. Screenshot, der die SnapCenter -Konfiguration zeigt.

  8. Oracle RAC-Datenbank-VMs und vSphere-Plugin-VM hinzufügen Credential für SnapCenter Zugriff auf DB-VM und vSphere-Plugin-VM. Die Anmeldeinformationen sollten über Sudo-Berechtigungen auf den Linux-VMs verfügen. Sie können für die VMs unterschiedliche Anmeldeinformationen für unterschiedliche Verwaltungsbenutzer-IDs erstellen. Die Verwaltungsbenutzer-ID der vShpere-Plugin-VM wird definiert, wenn die Plugin-VM in vCenter bereitgestellt wird.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

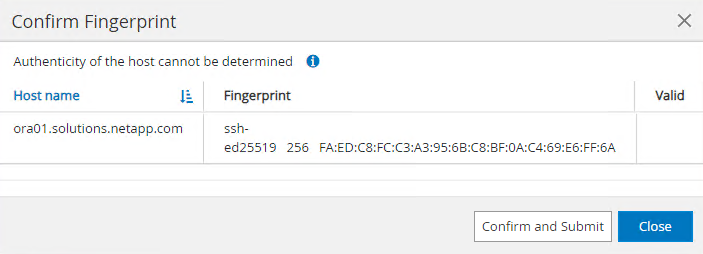

  9. Fügen Sie Oracle RAC-Datenbank-VM in VCF hinzu, um Hosts mit den im vorherigen Schritt erstellten DB-VM-Anmeldeinformationen.

    Screenshot, der die SnapCenter -Konfiguration zeigt. Screenshot, der die SnapCenter -Konfiguration zeigt. Screenshot, der die SnapCenter -Konfiguration zeigt.

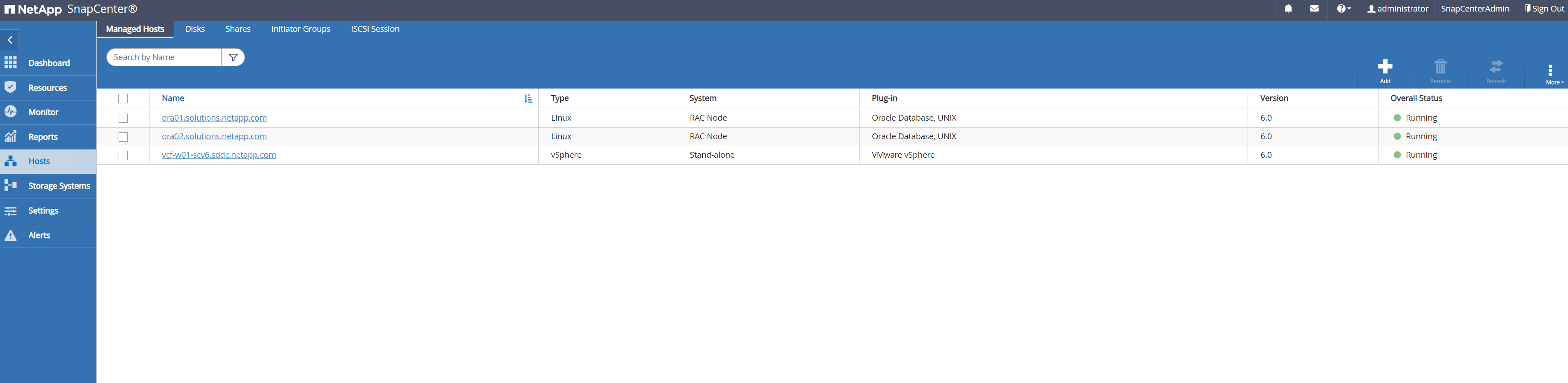

  10. Fügen Sie NetApp VMware Plugin VM hinzu zu Hosts mit den im vorherigen Schritt erstellten Anmeldeinformationen für die vSphere-Plugin-VM.

    Screenshot, der die SnapCenter -Konfiguration zeigt. Screenshot, der die SnapCenter -Konfiguration zeigt.

  11. Schließlich, nachdem die Oracle-Datenbank auf der DB-VM erkannt wurde, zurück zu Settings-Policies um Sicherungsrichtlinien für Oracle-Datenbanken zu erstellen. Erstellen Sie im Idealfall eine separate Richtlinie zur Sicherung des Archivprotokolls, um kürzere Sicherungsintervalle zu ermöglichen und so den Datenverlust im Falle eines Fehlers zu minimieren.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

Hinweis Stellen Sie sicher, dass der SnapCenter -Servername in die IP-Adresse der DB-VM und der vSphere-Plugin-VM aufgelöst werden kann. Ebenso können der DB-VM-Name und der vSphere-Plugin-VM-Name in die IP-Adresse vom SnapCenter -Server aufgelöst werden.

Datenbanksicherung

Details

SnapCenter nutzt den ONTAP Volume-Snapshot für eine wesentlich schnellere Sicherung, Wiederherstellung oder Klonierung von Datenbanken im Vergleich zur herkömmlichen RMAN-basierten Methodik. Die Snapshots sind anwendungskonsistent, da die Datenbank vor einem Snapshot in den Oracle-Sicherungsmodus versetzt wird.

  1. Aus dem Resources Registerkarte werden alle Datenbanken auf der VM automatisch erkannt, nachdem die VM zu SnapCenter hinzugefügt wurde. Zunächst wird der Datenbankstatus als Not protected .

    Screenshot, der die SnapCenter -Konfiguration zeigt.

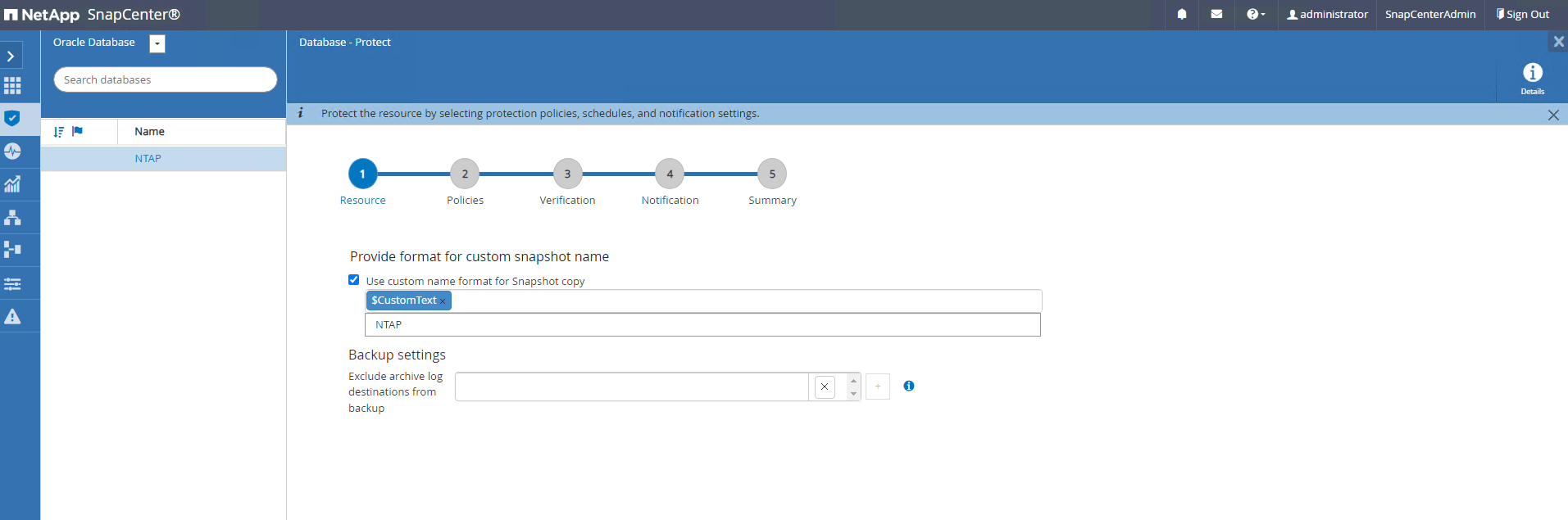

  2. Klicken Sie auf die Datenbank, um einen Workflow zum Aktivieren des Schutzes für die Datenbank zu starten.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  3. Wenden Sie die Sicherungsrichtlinie an und richten Sie bei Bedarf eine Planung ein.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

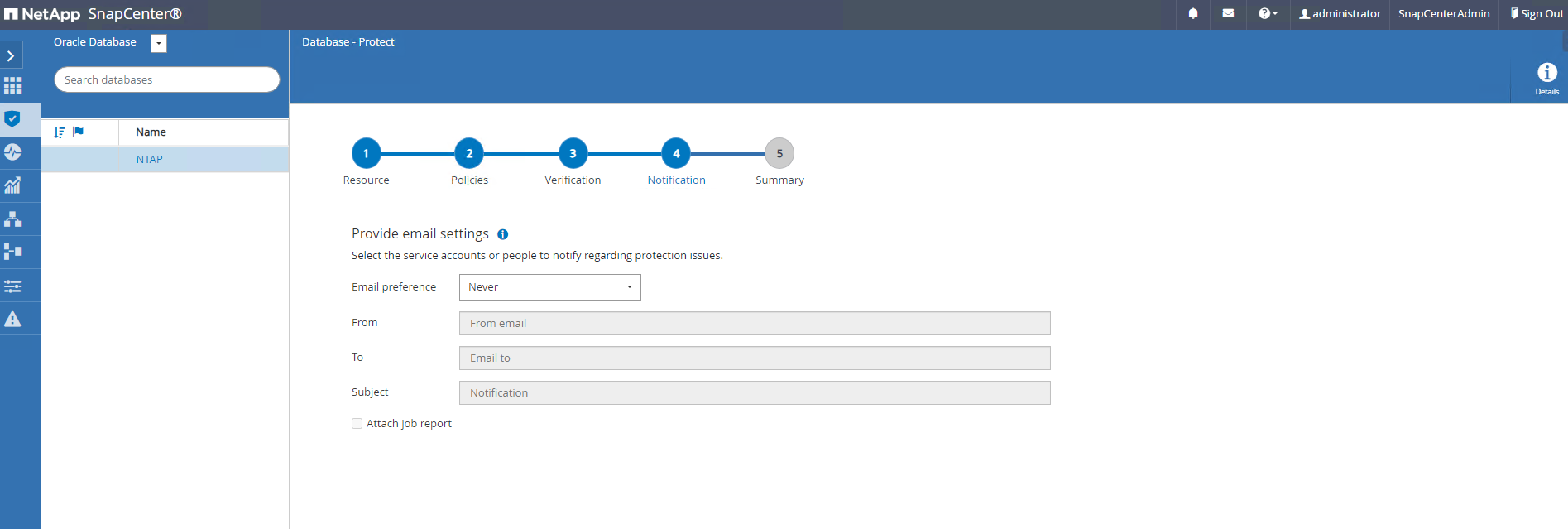

  4. Richten Sie bei Bedarf eine Benachrichtigung über Sicherungsaufträge ein.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  5. Überprüfen Sie die Zusammenfassung und beenden Sie den Vorgang, um den Datenbankschutz zu aktivieren.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  6. On-Demand-Backup-Job kann durch Klicken auf ausgelöst werden Back up Now .

    Screenshot, der die SnapCenter -Konfiguration zeigt. Screenshot, der die SnapCenter -Konfiguration zeigt.

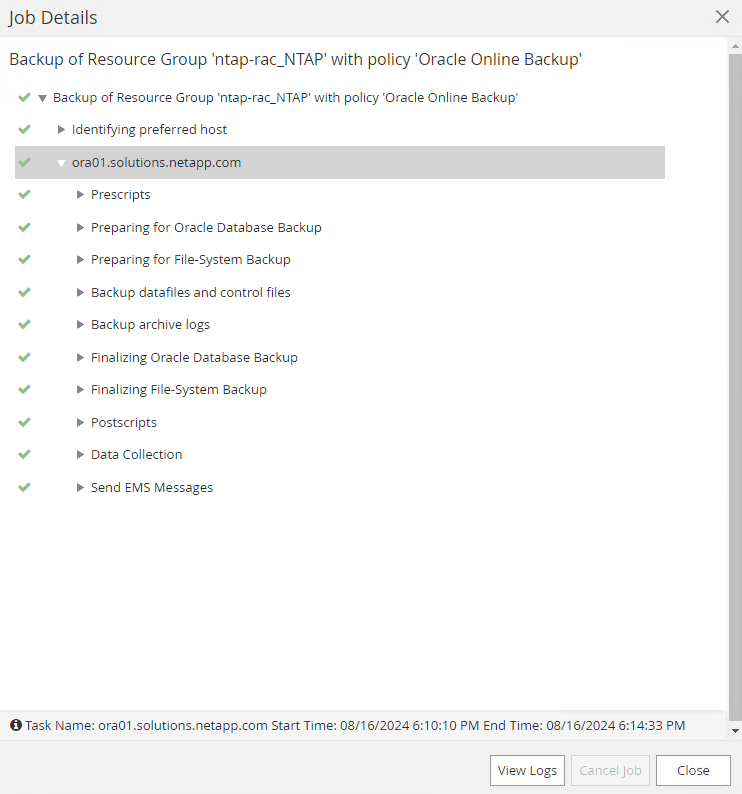

  7. Der Backup-Job kann überwacht werden bei Monitor Klicken Sie auf die Registerkarte „Aktuell ausgeführter Job“.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  8. Klicken Sie auf die Datenbank, um die für die RAC-Datenbank abgeschlossenen Sicherungssätze zu überprüfen.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

Datenbankwiederherstellung

Details

SnapCenter bietet eine Reihe von Wiederherstellungs- und Recovery-Optionen für die Oracle RAC-Datenbank aus Snapshot-Backups. In diesem Beispiel demonstrieren wir die Wiederherstellung aus einer älteren Snapshot-Sicherung und führen dann einen Rollforward der Datenbank zum letzten verfügbaren Protokoll durch.

  1. Führen Sie zunächst eine Snapshot-Sicherung durch. Erstellen Sie dann eine Testtabelle und fügen Sie eine Zeile in die Tabelle ein, um die wiederhergestellte Datenbank aus dem Snapshot-Image zu validieren, bevor die Testtabelle durch die Erstellung wiederhergestellt wird.

    [oracle@ora01 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 10:31:12 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> show pdbs

        CON_ID CON_NAME                       OPEN MODE  RESTRICTED
    ---------- ------------------------------ ---------- ----------
             2 PDB$SEED                       READ ONLY  NO
             3 NTAP_PDB1                      READ WRITE NO
             4 NTAP_PDB2                      READ WRITE NO
             5 NTAP_PDB3                      READ WRITE NO
    SQL> alter session set container=ntap_pdb1;

    Session altered.


    SQL> create table test (id integer, dt timestamp, event varchar(100));

    Table created.

    SQL> insert into test values (1, sysdate, 'validate SnapCenter rac database restore on VMware vVols storage');

    1 row created.

    SQL> commit;

    Commit complete.

    SQL> select * from test;

            ID
    ----------
    DT
    ---------------------------------------------------------------------------
    EVENT
    --------------------------------------------------------------------------------
             1
    19-AUG-24 10.36.04.000000 AM
    validate SnapCenter rac database restore on VMware vVols storage


    SQL>
  2. Von SnapCenter Resources Öffnen Sie auf der Registerkarte „Datenbank-NTAP1-Sicherungstopologie“ die Seite „Datenbank-NTAP1-Sicherungstopologie“. Markieren Sie den vor 3 Tagen erstellten Snapshot-Datensicherungssatz. Klicken Sie auf Restore um den Wiederherstellungs-Workflow zu starten.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  3. Wählen Sie den Wiederherstellungsumfang.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

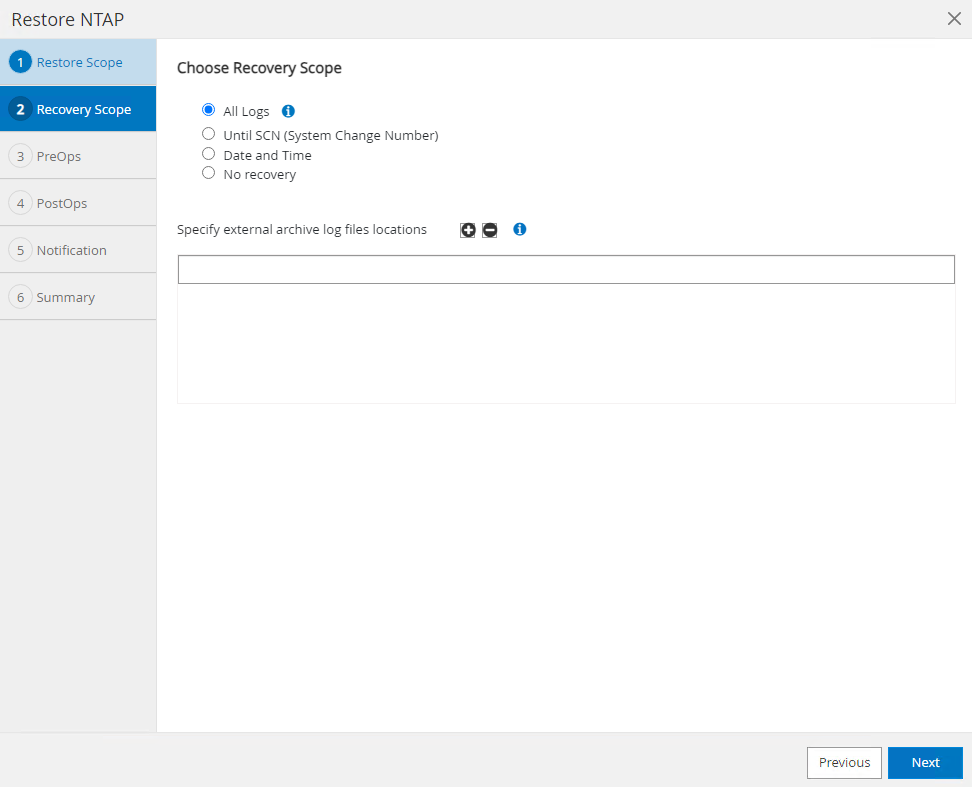

  4. Wählen Sie den Wiederherstellungsumfang aus, um All Logs .

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  5. Geben Sie alle optionalen Vorskripte an, die ausgeführt werden sollen.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  6. Geben Sie ein optionales After-Skript an, das ausgeführt werden soll.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

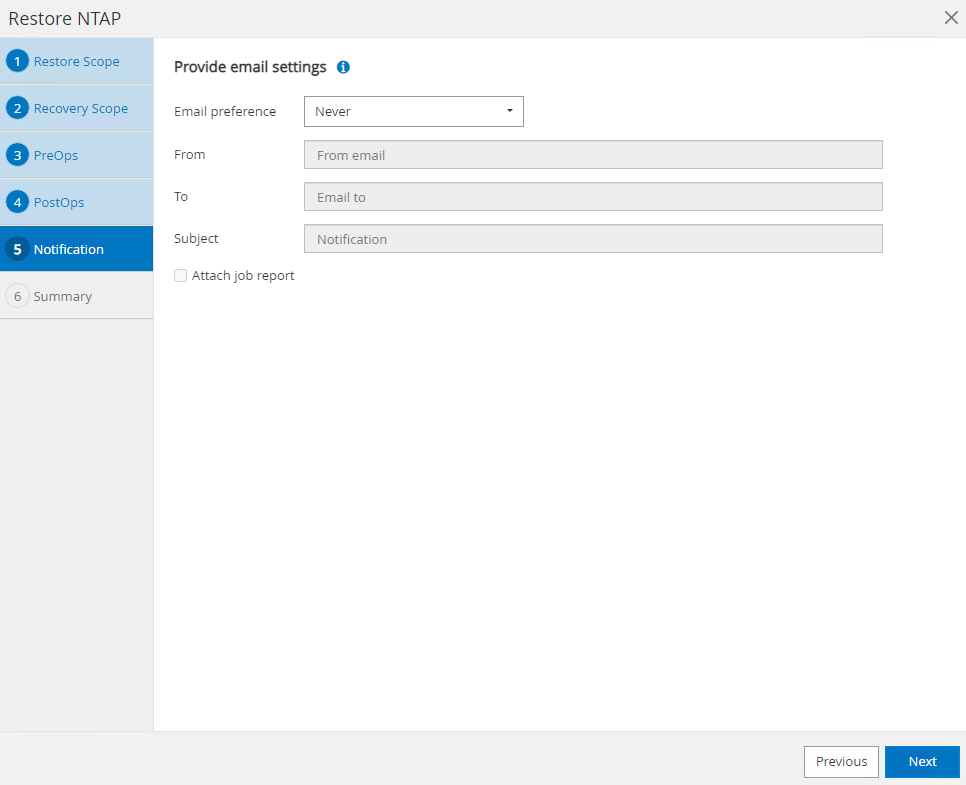

  7. Senden Sie auf Wunsch einen Jobbericht.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  8. Überprüfen Sie die Zusammenfassung und klicken Sie auf Finish um mit der Wiederherstellung und Bergung zu beginnen.

    Screenshot, der die SnapCenter -Konfiguration zeigt.

  9. Überprüfen Sie anhand der RAC DB-VM ora01, ob eine erfolgreiche Wiederherstellung der Datenbank zu ihrem aktuellsten Zustand geführt und die 3 Tage später erstellte Testtabelle wiederhergestellt wurde.

    [root@ora01 ~]# su - oracle
    [oracle@ora01 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 11:51:15 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode from v$database;

    NAME      OPEN_MODE
    --------- --------------------
    NTAP      READ WRITE

    SQL> sho pdbs

        CON_ID CON_NAME                       OPEN MODE  RESTRICTED
    ---------- ------------------------------ ---------- ----------
             2 PDB$SEED                       READ ONLY  NO
             3 NTAP_PDB1                      READ WRITE NO
             4 NTAP_PDB2                      READ WRITE NO
             5 NTAP_PDB3                      READ WRITE NO
    SQL> alter session set container=ntap_pdb1;

    Session altered.

    SQL> select * from test;

            ID
    ----------
    DT
    ---------------------------------------------------------------------------
    EVENT
    --------------------------------------------------------------------------------
             1
    19-AUG-24 10.36.04.000000 AM
    validate SnapCenter rac database restore on VMware vVols storage

    SQL> select current_timestamp from dual;

    CURRENT_TIMESTAMP
    ---------------------------------------------------------------------------
    19-AUG-24 11.55.20.079686 AM -04:00



    SQL> exit
    Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

Damit ist die Demonstration der SnapCenter -Sicherung, -Wiederherstellung und -Recovery der Oracle RAC-Datenbank in VCF mit vVols abgeschlossen.

Wo Sie weitere Informationen finden

Weitere Informationen zu den in diesem Dokument beschriebenen Informationen finden Sie in den folgenden Dokumenten und/oder auf den folgenden Websites:
